Řízení vozidla a jeho provoz183Pokud vozidlo není řidičem
zastaveno během deseti metrů poté,
co bylo navrženo parkovací místo,
systém začne vyhledávat další
vhodné parkovací místo.
Návrh parkovacího místa od systému je přijat, pokud řidič vozidlo zastaví
během deseti metrů poté, co je
sdělena zpráva "Stop". Systém
vypočítává optimální trasu na
parkovací místo. Poté systém navádí
řidiče na parkovací místo
poskytováním podrobných pokynů.
Pokyny na displeji zobrazují:
● Upozornění při rychlosti vyšší větší než 30 km/h.
● Požadavek na zastavení vozidla při zjištění parkovacího místa.
● Směr jízdy během parkovacího manévru.
● Polohu volantu během parkování.
● Pro některé pokyny se zobrazí indikátor průběhu.Úspěšný parkovací manévr je
indikován symbolem „Konečná
poloha“.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího asistenta. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než přibližně 30 cm.
Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pro detekci parkovacíchmíst na straně u řidiče zapněte na
dobu trvání vyhledávání směrový ukazatel na straně u řidiče.

184Řízení vozidla a jeho provozPo vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.
Priority displeje
Po aktivaci progresivního
parkovacího asistentu se
v informačním centru řidiče zobrazí
příslušná zpráva. Indikace
progresivního parkovacího asistenta
v informačním centru řidiče může být
potlačena zprávami vozidla vyšší
priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce směrových světel se znovu zobrazí pokyny progresivního
parkovacího asistentu a v
parkovacím manévru lze pokračovat.
Deaktivace
Systém se vypne: ● krátkým stisknutím D, pokud je
aktivní progresivní parkovací
asistent společně s předním-
zadním parkovacím asistentem
● dlouhým stisknutím D, pokud
aktivní progresivní parkovací
asistent● úspěšným dokončením parkovacího manévru
● rychlostí větší než 30 km/h
● vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.
Porucha
Zpráva se objeví v informačním
centru řidiče, když:
● V systému je porucha.● Řidič nedokončil úspěšně parkovací manévr.
● Systém není funkční.
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude
parkovací manévr pokračovat. Pokud
překážka není odstraněna, ukončí
systém činnost. Stisknutím D na
dobu přibližně jedné sekundy se
aktivuje systém a vyhledávání
nového parkovacího místa.Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá

Řízení vozidla a jeho provoz185dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Systém parkovacího asistenta lze
zapnout nebo vypnout změnou
nastavení na informačním displeji.
Pokud je připojeno tažné zařízení
přívěsu, musí být zvolena příslušná
možnost v nabídce.
Personalizace vozidla 3 106.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě
provedené po zahájení
rovnoběžného parkovacího
manévru.
Poznámky
Po použití vyžaduje progresivní
parkovací asistent kalibraci. Pro optimální navádění při parkování je
nutné ujet vzdálenost minimálně
35 km s množstvím zatáček.
Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje
vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni,
rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.

186Řízení vozidla a jeho provozPoznámky
Pokud předjíždějící vozidlo jede
rychlostí alespoň o 10 km/h vyšší
než vozidlo předjížděné, výstražný
symbol B v příslušném vnějším
zrcátku se nemusí rozsvítit.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražný
symbol B.
Při nastartování vozidla se krátce zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat v nabídce Settings
(Nastavení) v informačním displeji.
Personalizace vozidla 3 106.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.
Oblasti detekce Čidlo systému pokrývá zónu přibližně
tři metry po obou stranách vozidla.
Tato zóna začíná u každého vnějšího zrcátka a sahá přibližně tři metry
vzad. Výška oblasti je přibližně
0,5 metru až dva metry nad zemí.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty jako jsou
svodidla, sloupy, obrubníky, zdia nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha Za normálních okolností může občas
docházet k občasným planým
upozorněním.
Upozornění na mrtvý úhel nefunguje,
pokud je pravý nebo levý roh
nárazníku pokryt blátem, nečistotami,
sněhem, ledem, břečkou. Pokyny pro
čištění 3 257.
V případě poruchy v systému, nebo
pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. V případě, že závada
přetrvává, vyhledejte pomoc
autorizovaného servisu.

Řízení vozidla a jeho provoz187Asistent dopravního
značení
Funkčnost
Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je na informačním centru řidiče.
Dopravní značky které budou zjištěny jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ● omezení rychlosti
● zákaz předjíždění● ukončení rychlostního omezení
● ukončení zákazu předjížděníSilniční značky
Začátek a konec:
● dálnice
● státní silnice
● obytné zónyDoplňkové značky ● doplňkové rady pro dopravní značky
● omezení pro tažení přívěsu ● zákaz jízdy traktorů
● varování před vlhkostí
● varování před ledem
● směrové šipky
Značky pro omezení rychlosti jsou
zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.
Indikace několika značek na displeji
je možná.

188Řízení vozidla a jeho provozVykřičník v rámečku označuje, že
byla detekována doplňková značka, kterou však systém nebyl schopen
rozpoznat.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Při poklesu rychlosti vozidla pod
55 km/h se vynuluje displej a smaže se obsah stránky dopravních značek.
Bude zobrazeno následující
rozpoznané rychlostní označení.
Zobrazení displejem
Dopravní značky se zobrazují na
stránce Rozpoznání dopravních
značek v DIC.
Stisknutím MENU vyberte Nastavení
X a nastavovacím kolečkem na
páčce ukazatelů směru vyberte
Rozpoznání dopravních značek
3 93.
Pokud byla vybrána jiná stránka
v informačním centru řidiče a poté je
stránka Rozpoznání dopravních
značek znovu vybrána, bude
zobrazena poslední rozpoznaná
dopravní značka.
Funkce upozornění
Pokud je tato funkce aktivní, značky
omezené rychlosti a zákazu
předjíždění se v informačním centru
řidiče zobrazují jako překryvná okna.

Řízení vozidla a jeho provoz189

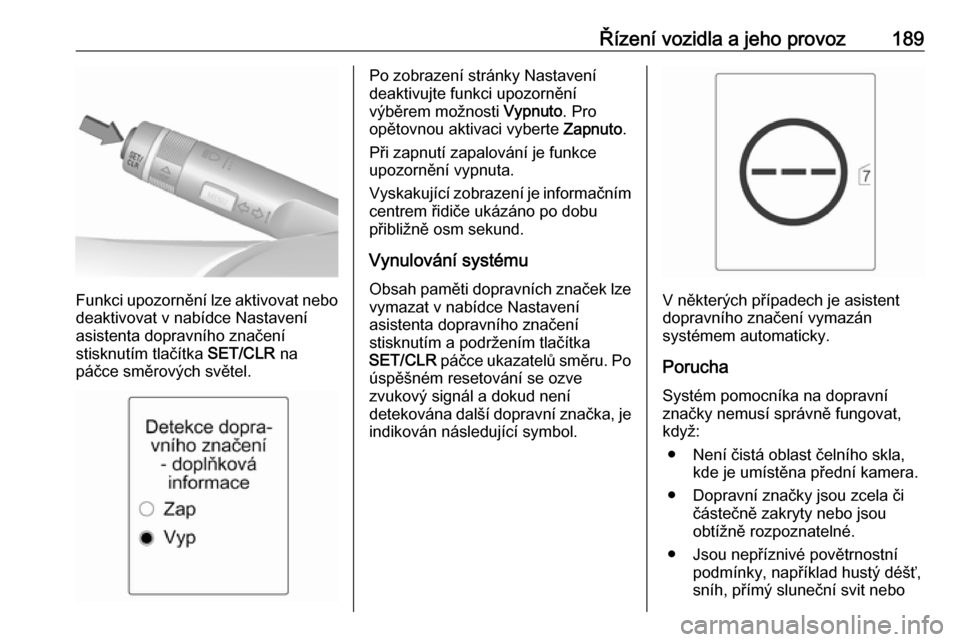

Funkci upozornění lze aktivovat nebodeaktivovat v nabídce Nastavení
asistenta dopravního značení
stisknutím tlačítka SET/CLR na
páčce směrových světel.
Po zobrazení stránky Nastavení
deaktivujte funkci upozornění
výběrem možnosti Vypnuto. Pro
opětovnou aktivaci vyberte Zapnuto.
Při zapnutí zapalování je funkce
upozornění vypnuta.
Vyskakující zobrazení je informačním
centrem řidiče ukázáno po dobu
přibližně osm sekund.
Vynulování systému Obsah paměti dopravních značek lze vymazat v nabídce Nastavení
asistenta dopravního značení
stisknutím a podržením tlačítka
SET/CLR páčce ukazatelů směru. Po
úspěšném resetování se ozve
zvukový signál a dokud není
detekována další dopravní značka, je
indikován následující symbol.
V některých případech je asistent
dopravního značení vymazán
systémem automaticky.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
● Není čistá oblast čelního skla, kde je umístěna přední kamera.
● Dopravní značky jsou zcela či částečně zakryty nebo jsou
obtížně rozpoznatelné.
● Jsou nepříznivé povětrnostní podmínky, například hustý déšť,
sníh, přímý sluneční svit nebo

190Řízení vozidla a jeho provozstíny. V případě, že se
v informačním centru řidiče
zobrazí Detekce dopr. znač.
nemožná kvůli počasí .
● Dopravní značky jsou nesprávně
nainstalovány nebo jsou
poškozeny.
● Dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Varování o opuštění
jízdního pruhu
Systém varování o opuštění jízdního
pruhu sleduje, pomocí přední
kamery, značení jízdního pruhu, mezi
kterými vozidlo jede. Systém detekuje změny jízdního pruhu a varuje řidiče
v případě nezamýšlené změny
vizuálním a zvukovým signálem.
Kritéria pro zjištění nezamýšlené
změny jízdního pruhu jsou:
● Nezapnuté ukazatele směru.
● Nepoužívání brzdy.
● Neměnící se poloha plynu a žádné zrychlování.
● Žádná měna polohy volantu.
Pokud je řidič aktivní, nebude vydáno
žádné varování.
Zapnutí
Systém varování o opuštění jízdního
pruhu se zapíná stisknutím ). Svítící
dioda LED v tlačítku ukazuje, že je
systém zapnut. Když kontrolka )
v bloku přístrojů svítí zeleně, je
systém připravený k činnosti.
Systém funguje pouze při rychlosti
vozidla větší než 56 km/h a pokud je
na vozovce vhodné značení jízdního
pruhu.
Pokud systém zaznamená
nechtěnou změnu jízdního pruhu,
začne žlutě blikat kontrolka ).
Současné se zapne zvonkohra.
