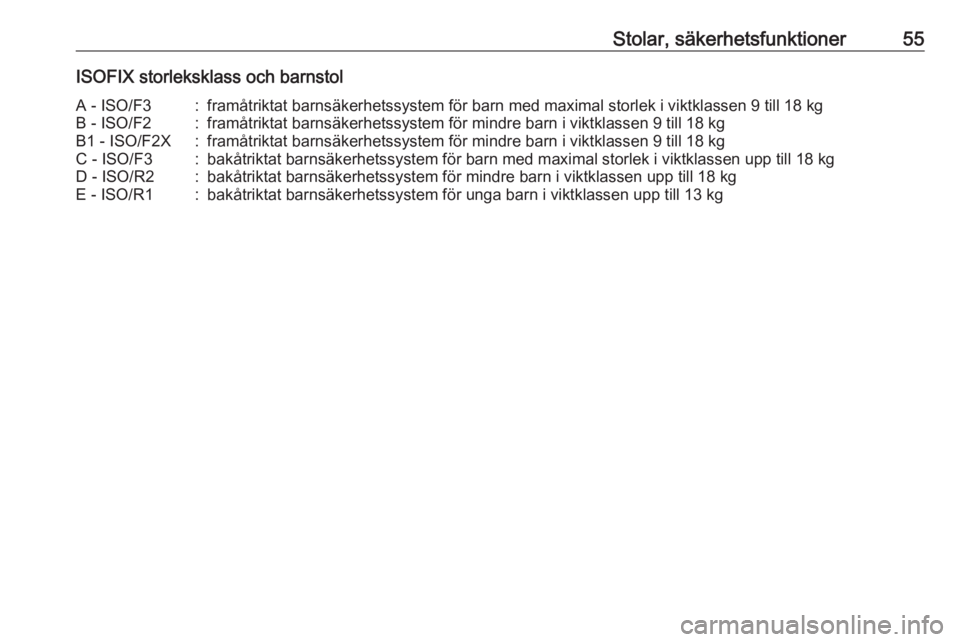

Stolar, säkerhetsfunktioner55ISOFIX storleksklass och barnstolA - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

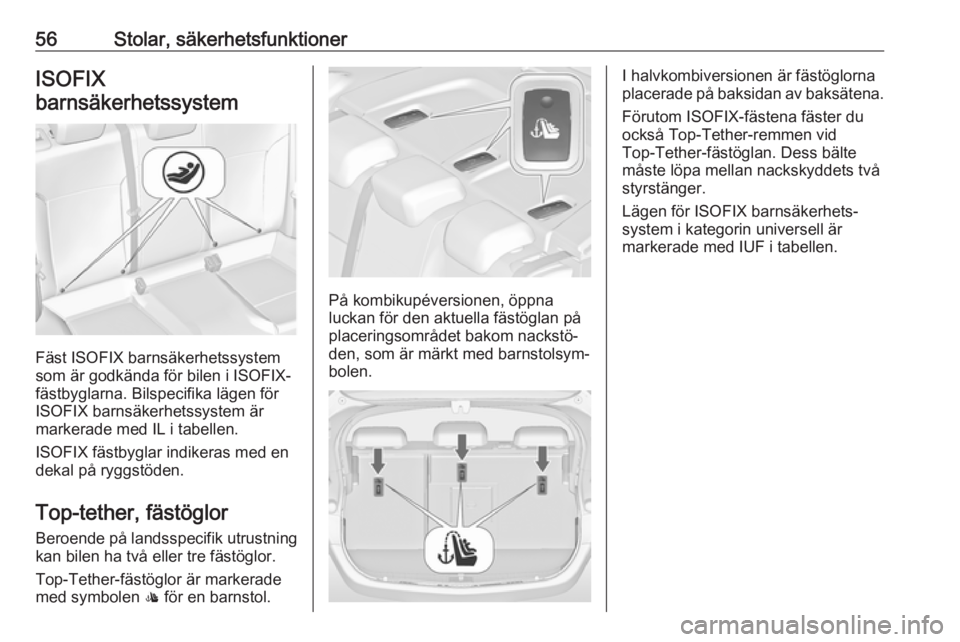

56Stolar, säkerhetsfunktionerISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är
markerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Top-tether, fästöglor
Beroende på landsspecifik utrustning kan bilen ha två eller tre fästöglor.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
På kombikupéversionen, öppna
luckan för den aktuella fästöglan på
placeringsområdet bakom nackstö‐
den, som är märkt med barnstolsym‐
bolen.
I halvkombiversionen är fästöglorna
placerade på baksidan av baksätena.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen.

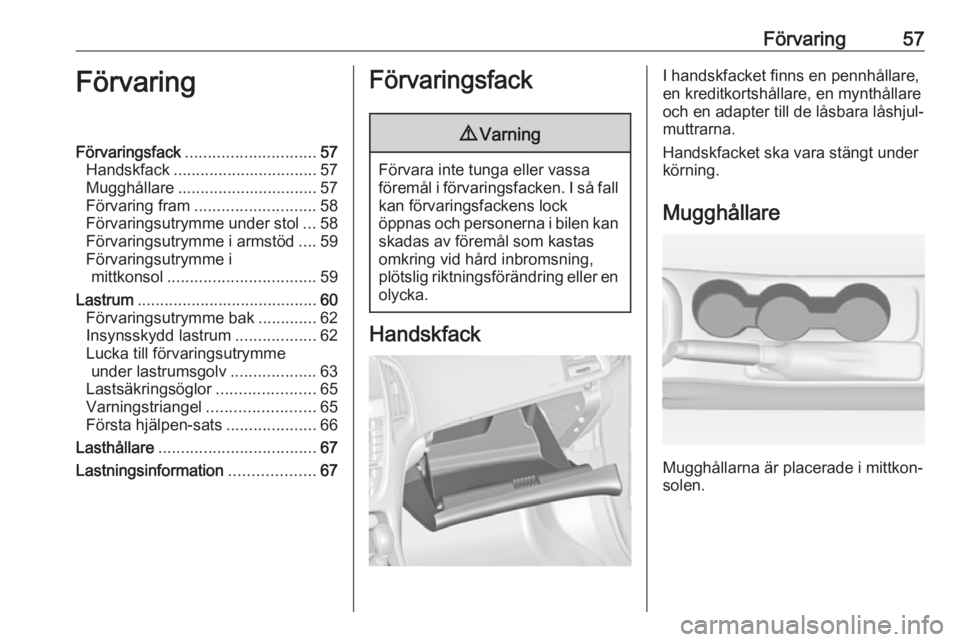

Förvaring57FörvaringFörvaringsfack............................. 57
Handskfack ................................ 57
Mugghållare ............................... 57
Förvaring fram ........................... 58
Förvaringsutrymme under stol ...58
Förvaringsutrymme i armstöd ....59
Förvaringsutrymme i mittkonsol ................................. 59
Lastrum ........................................ 60
Förvaringsutrymme bak .............62
Insynsskydd lastrum ..................62
Lucka till förvaringsutrymme under lastrumsgolv ...................63
Lastsäkringsöglor ......................65
Varningstriangel ........................65
Första hjälpen-sats ....................66
Lasthållare ................................... 67
Lastningsinformation ...................67Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
I handskfacket finns en pennhållare,
en kreditkortshållare, en mynthållare
och en adapter till de låsbara låshjul‐
muttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

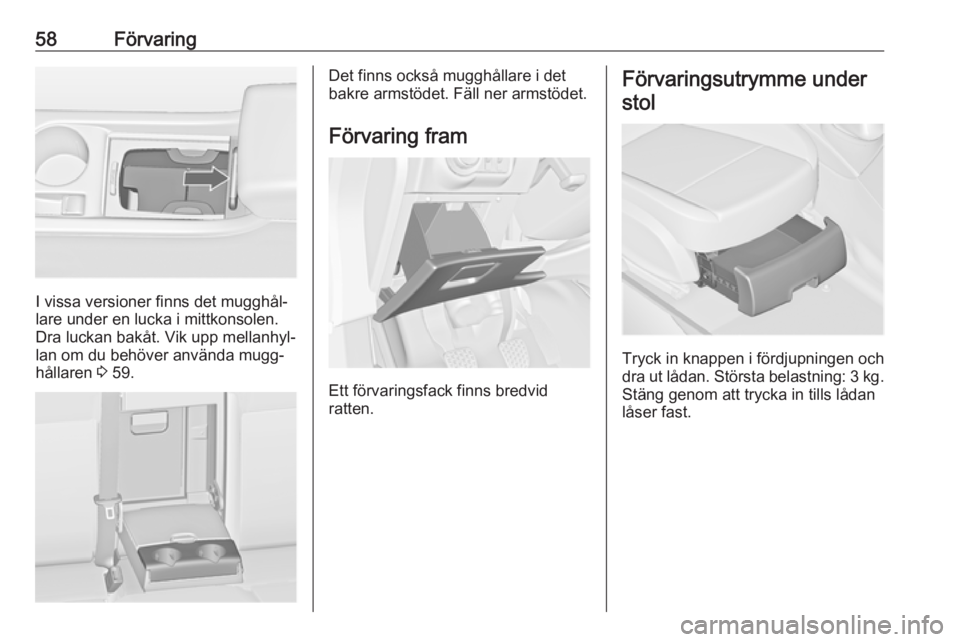

58Förvaring
I vissa versioner finns det mugghål‐
lare under en lucka i mittkonsolen. Dra luckan bakåt. Vik upp mellanhyl‐
lan om du behöver använda mugg‐
hållaren 3 59.
Det finns också mugghållare i det
bakre armstödet. Fäll ner armstödet.
Förvaring fram
Ett förvaringsfack finns bredvid
ratten.
Förvaringsutrymme under
stol
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.

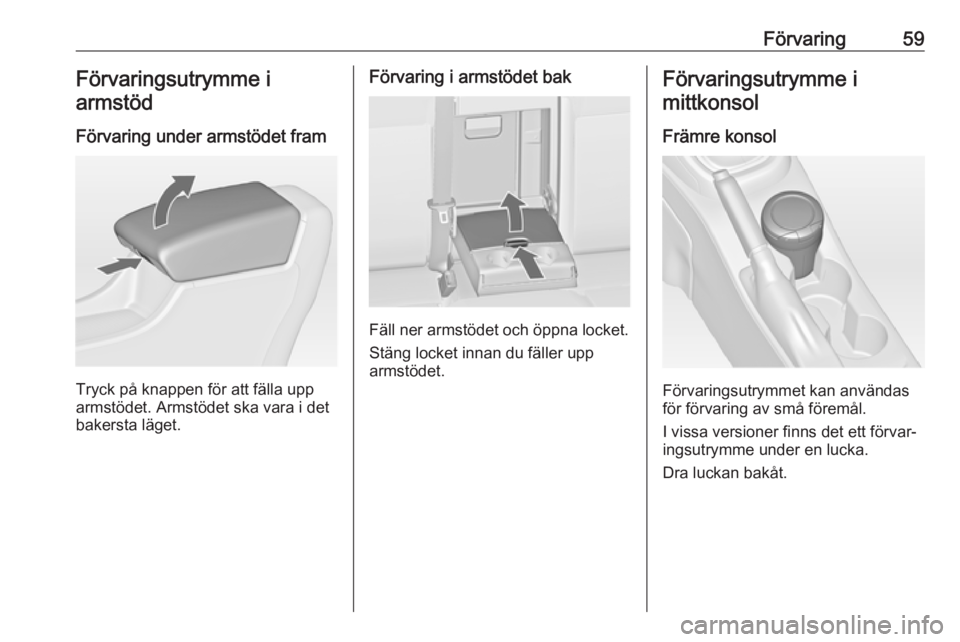

Förvaring59Förvaringsutrymme i
armstöd
Förvaring under armstödet fram
Tryck på knappen för att fälla upp
armstödet. Armstödet ska vara i det
bakersta läget.
Förvaring i armstödet bak
Fäll ner armstödet och öppna locket.
Stäng locket innan du fäller upp
armstödet.
Förvaringsutrymme i
mittkonsol
Främre konsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
I vissa versioner finns det ett förvar‐
ingsutrymme under en lucka.
Dra luckan bakåt.

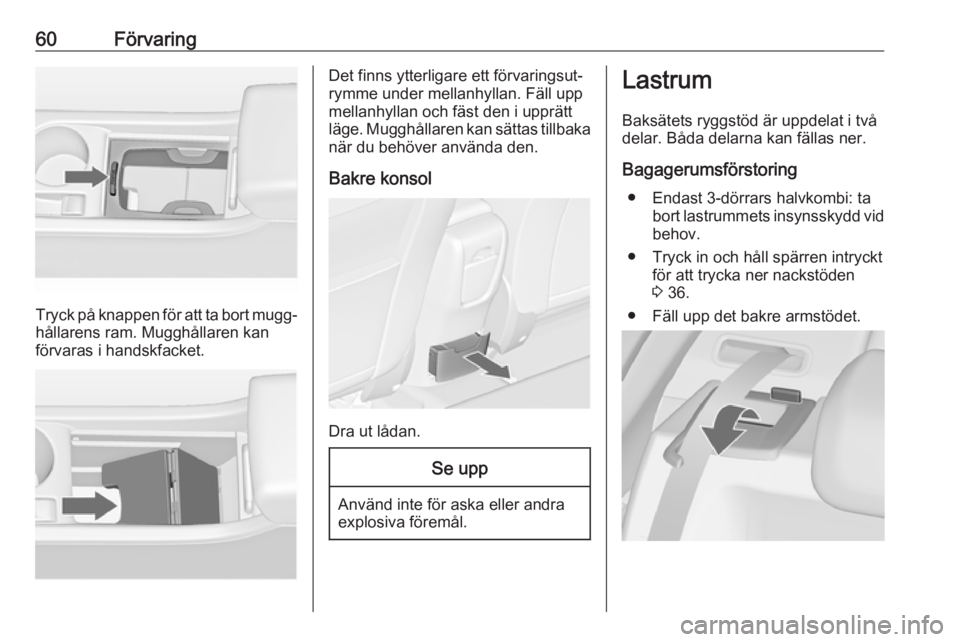

60Förvaring
Tryck på knappen för att ta bort mugg‐
hållarens ram. Mugghållaren kan
förvaras i handskfacket.
Det finns ytterligare ett förvaringsut‐
rymme under mellanhyllan. Fäll upp
mellanhyllan och fäst den i upprätt
läge. Mugghållaren kan sättas tillbaka när du behöver använda den.
Bakre konsol
Dra ut lådan.
Se upp
Använd inte för aska eller andra
explosiva föremål.
Lastrum
Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ner.
Bagagerumsförstoring ● Endast 3-dörrars halvkombi: ta bort lastrummets insynsskydd vidbehov.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden
3 36.
● Fäll upp det bakre armstödet.

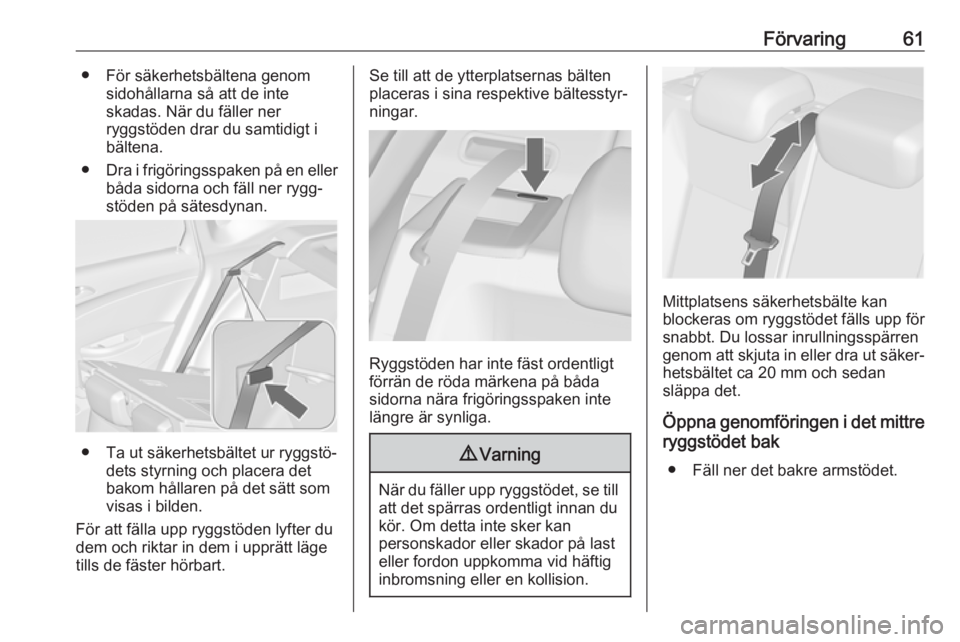

Förvaring61● För säkerhetsbältena genomsidohållarna så att de inte
skadas. När du fäller ner
ryggstöden drar du samtidigt i
bältena.
● Dra i frigöringsspaken på en eller
båda sidorna och fäll ner rygg‐
stöden på sätesdynan.
● Ta ut säkerhetsbältet ur ryggstö‐ dets styrning och placera det
bakom hållaren på det sätt som
visas i bilden.
För att fälla upp ryggstöden lyfter du
dem och riktar in dem i upprätt läge tills de fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstöden har inte fäst ordentligt
förrän de röda märkena på båda
sidorna nära frigöringsspaken inte
längre är synliga.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐ hetsbältet ca 20 mm och sedan
släppa det.
Öppna genomföringen i det mittre
ryggstödet bak
● Fäll ner det bakre armstödet.

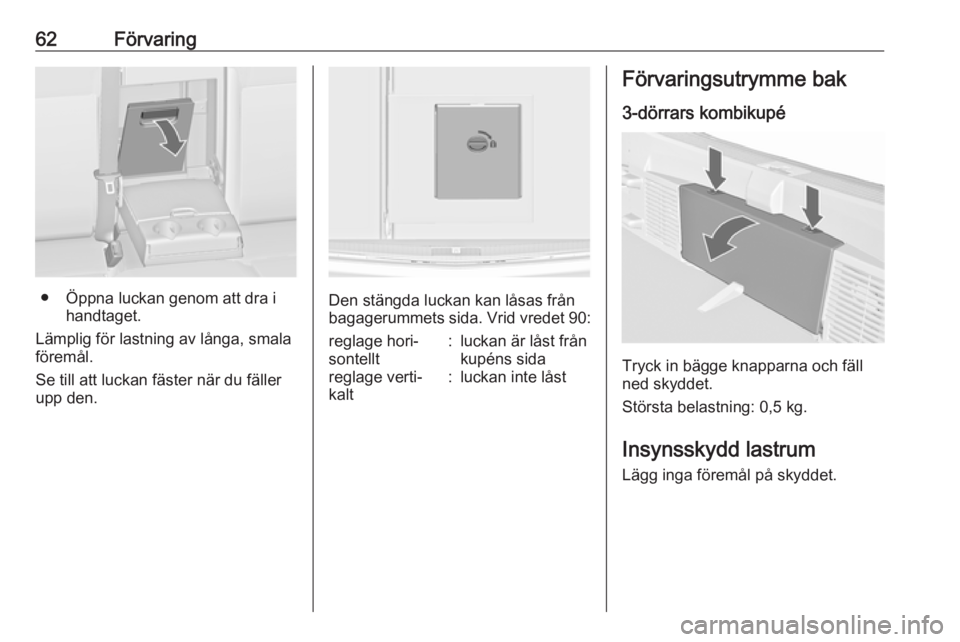

62Förvaring
● Öppna luckan genom att dra ihandtaget.
Lämplig för lastning av långa, smala
föremål.
Se till att luckan fäster när du fäller
upp den.Den stängda luckan kan låsas från
bagagerummets sida. Vrid vredet 90:
reglage hori‐
sontellt:luckan är låst från
kupéns sidareglage verti‐
kalt:luckan inte låstFörvaringsutrymme bak
3-dörrars kombikupé
Tryck in bägge knapparna och fäll
ned skyddet.
Största belastning: 0,5 kg.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
