2017 OPEL ASTRA J Instruktionsbok

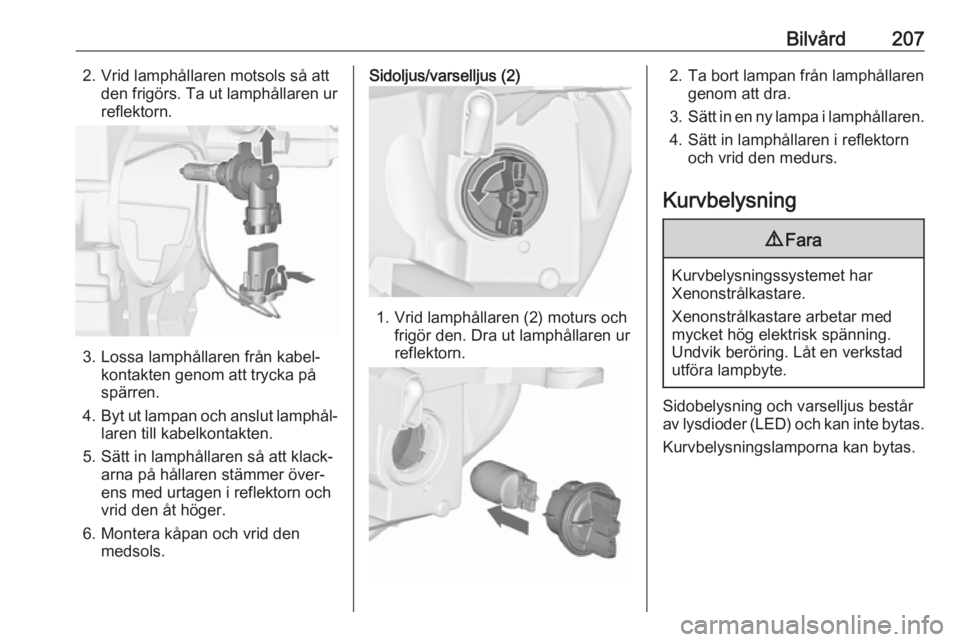

Bilvård2072. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den medsols.
Sidoljus/varselljus (2)
1. Vrid lamphållaren (2) moturs och frigör den. Dra ut lamphållaren ur
reflektorn.
2. Ta bort lampan från lamphållaren genom att dra.
3. Sätt in en ny lampa i lamphållaren.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Kurvbelysning9 Fara
Kurvbelysningssystemet har
Xenonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Kurvbelysningslamporna kan bytas.

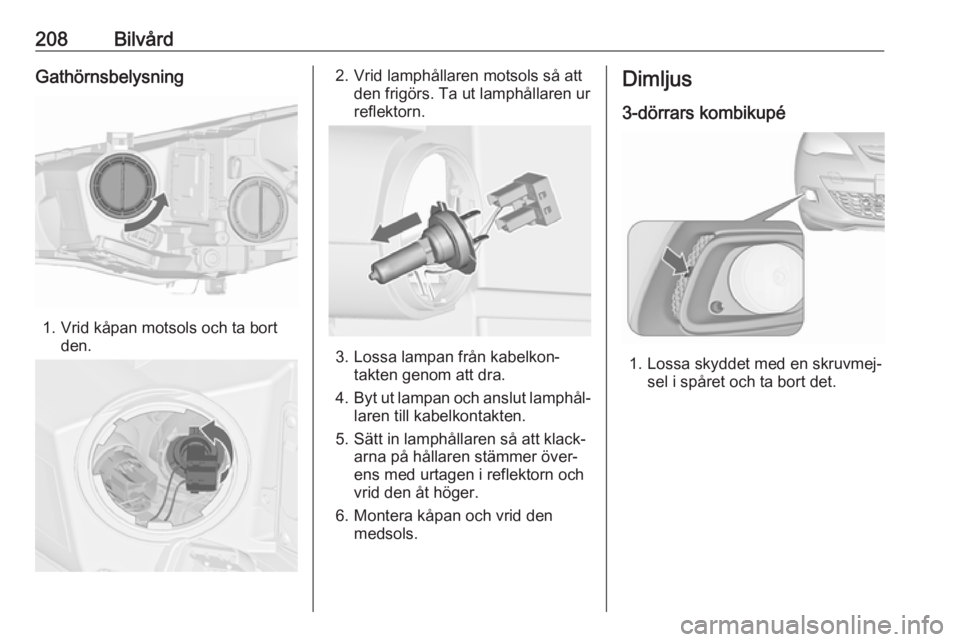

208BilvårdGathörnsbelysning
1. Vrid kåpan motsols och ta bortden.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lampan från kabelkon‐ takten genom att dra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den medsols.
Dimljus
3-dörrars kombikupé
1. Lossa skyddet med en skruvmej‐ sel i spåret och ta bort det.

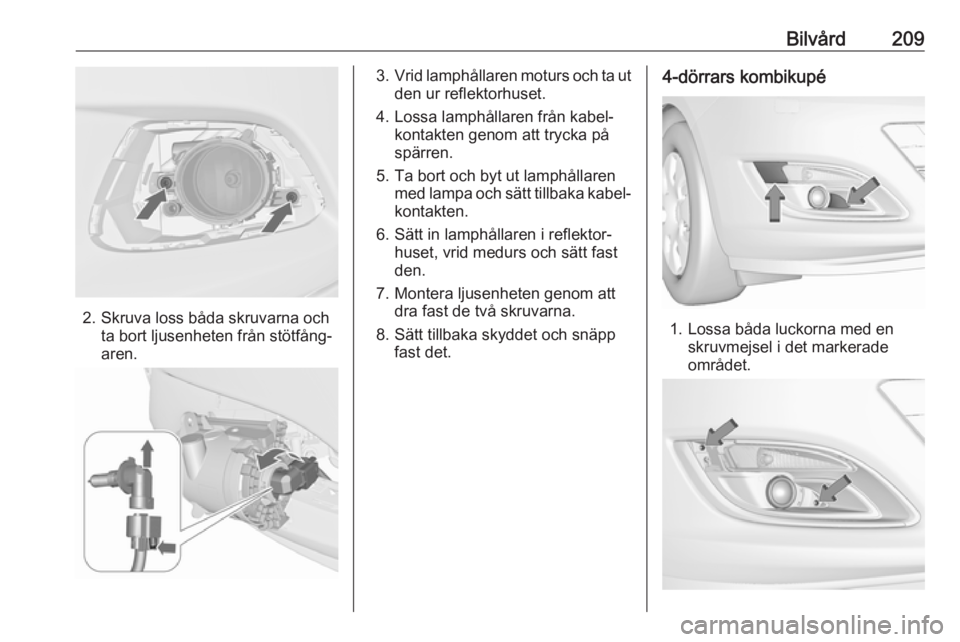

Bilvård209
2. Skruva loss båda skruvarna ochta bort ljusenheten från stötfång‐
aren.
3. Vrid lamphållaren moturs och ta ut
den ur reflektorhuset.
4. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
5. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐kontakten.
6. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
7. Montera ljusenheten genom att dra fast de två skruvarna.
8. Sätt tillbaka skyddet och snäpp fast det.4-dörrars kombikupé
1. Lossa båda luckorna med enskruvmejsel i det markerade
området.

210Bilvård2. Skruva loss båda skruvarna ochta bort blinkersljusenheten från
stötfångaren.
3. Skruva loss tre skruvar och ta bort
dimljusenheten från stötfångaren.
4. Vrid lamphållaren moturs och ta ut
den ur reflektorhuset.
5. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
6. Sätt tillbaka lampsockeln i reflektorhuset, vrid glödlampan
medurs och anslut kontakten.
7. Sätt dit dimljusenheten på stöt‐ fångaren och dra åt med de tre
skruvarna.
8. Sätt dit blinkersljusenheten på stötfångaren och dra åt med två
skruvar.
9. Sätt dit båda kåporna.Främre blinkers
3-dörrars kombikupé
1. Vrid kåpan (1) motsols och ta bort
den.

Bilvård2112. Vrid lampsockeln moturs för attlossa den och ta bort den från
reflektorhuset.
3. Ta bort lampan från lamphållaren genom att vrida moturs.
4. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
5. Sätt in lamphållaren i reflektor‐ huset och vrid den medurs.
6. Montera kåpan och vrid den medsols.
4-dörrars kombikupé
1. Lossa båda luckorna med en skruvmejsel i det markerade
området.
2. Skruva loss båda skruvarna och ta bort ljusenheten från stötfång‐
aren.
3. Lossa lamphållaren från reflektor‐
huset genom att trycka på båda
spärrarna.

212Bilvård
4. Lossa kontakten från glödlamps‐sockeln genom att trycka på spär‐ren.
5. Ta bort och sätt tillbaka lampsock‐
eln med glödlampan.
6. Sätt in lampsockeln i reflektor‐ huset och sätt dit kontakten.
7. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
8. Sätt dit båda kåporna.
4-dörrars kombikupé med Sport/GSI-
kofångare fram
Lamporna är åtkomliga från under‐
sidan av bilen.1. Lossa fjäderhaken och för den bakåt.
2. Dra ut lampsockeln med lampan ur reflektorhuset.
3. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
4. Ta bort och sätt tillbaka lampsock‐
eln med glödlampan.
5. Fäst kabelkontakten.
6. Sätt in lampsockeln i reflektor‐ huset.
7. Vrid fjäderhaken framåt och spärra den.
Bakljus
3-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.

Bilvård213
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
Version med ljusdiod (LED) Endast blinkerslampan ( 2) kan
bytas.
6. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Anslut
kabelkontakten till lampenheten.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på karossen och dra
åt fästmuttrarna av plast från insi‐ dan av lastrummet. Stäng skyddet
och fäst det.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kåporna på respektive sida.
2. Skruva bort de tre skruvarna.
3. Ta bort bakljusenheten från bakluckan.
4. Ta bort lamphållaren genom att vrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.

214Bilvård
Bakljus (1)
Dimbakljus/backljus ( 2),
beroende på sida.
Version med ljusdiod (LED)
Endast dimbakljus respektive
backljus ( 2), beroende på vilken
sida av bilen, kan bytas.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Sätt dit
bakljusenheten i bakluckans ram
och dra åt skruvarna. Sätt tillbaka alla kåpor.
4-dörrars kombikupé
1. Ta bort kåpan på motsvarande sida.
2. Skruva loss två plastskruvar inifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.
Kontrollera att kabelkanalen
förblir i läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
