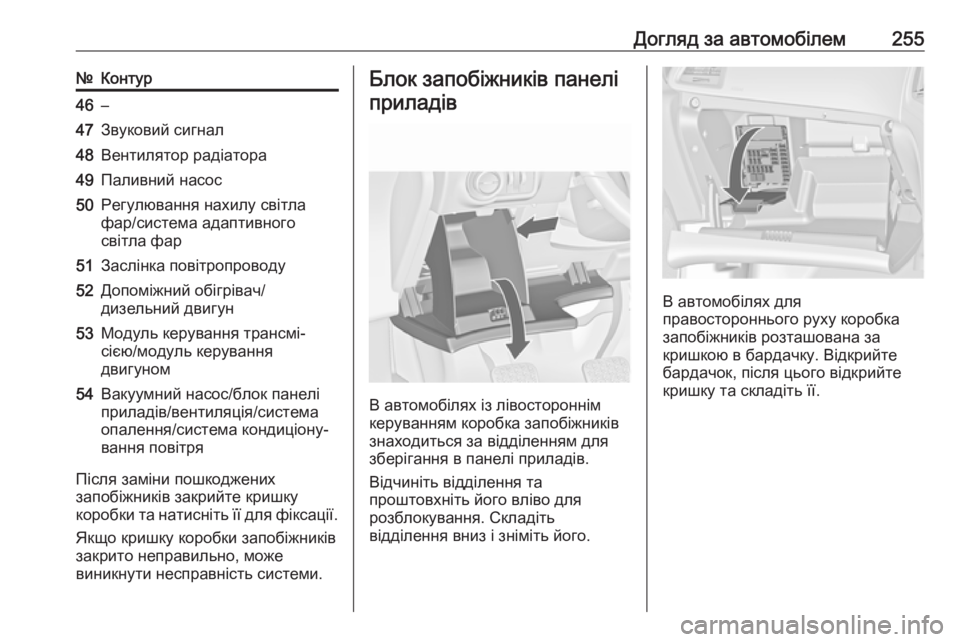

Догляд за автомобілем255№Контур46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52Допоміжний обігрівач/
дизельний двигун53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.

256Догляд за автомобілем№Контур1Дисплеї2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка/прикурювач7Розетка№Контур8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логістика19Модуль керування кузовом20Модуль керування кузовом21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання№Контур23Модуль керування кузовом24Модуль керування кузовом25–26–
Блок запобіжників
вантажного відділення
3-дверний хетчбек
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.
Зніміть кришку.

Догляд за автомобілем257Розподілення запобіжників№Контур1–2Розетка причепа3Система допомоги під час
паркування4–5–6–7Сидіння з електроприводом8–9–10–11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14Електропривод складання
заднього сидіння15–16Внутрішнє дзеркало17Розетка18–№Контур19Підігрів керма20Люк21Передні сидіння з підігрівом22–23–24–25–26Вимкнено логістичний режим27–28–29–30–31Підсилювач, сабвуфер32Активна система демпфу‐
вання/система попередження
про виїзд за межі смуги руху

258Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні.3-дверний хетчбек4-дверний нотчбекАвтомобілі із запасним колесомВаріант 1а: 3-дверний хетчбек з
використанням нескладаного
колісного ключа
Домкрат, інструменти та ремінець
для закріплення пошкодженого
колеса зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ і
буксирна провушина зберігаються в сумці для інструментів,
розміщеній у ніші для запасного
колеса біля інструментального
ящика. Запасне колесо 3 274.

Догляд за автомобілем259Варіант 1b: 3-дверний хетчбек з
використанням складаного
колісного ключа
Те саме, що й варіант 1a, тільки з
використанням складаного
колісного ключа замість
нескладаного, який знаходиться в
сумці з інструментами.
Варіант 3: 4-дверний нотчбек
Домкрат та інструменти
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні. Колісний
ключ, буксирна провушина та
подовжений болт для кріплення
пошкодженого колеса (лише в
автомобілях із тимчасовим
запасним колесом) зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса поряд
з інструментальним ящиком.
Запасне колесо 3 274.
Колеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.

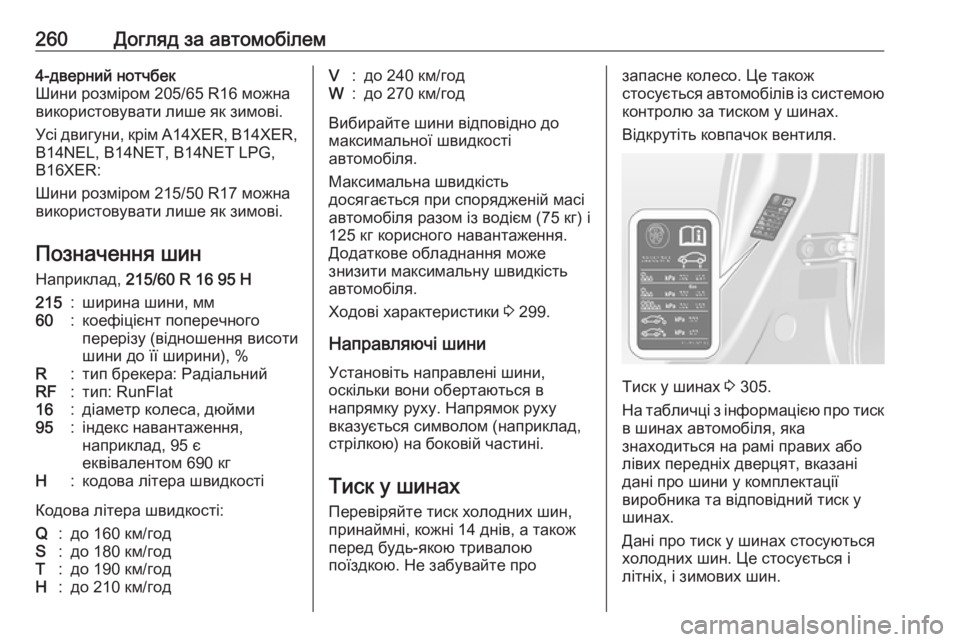

260Догляд за автомобілем4-дверний нотчбек
Шини розміром 205/65 R16 можна
використовувати лише як зимові.
Усі двигуни, крім A14XER, B14XER,
B14NEL, B14NET, B14NET LPG,
B16XER:
Шини розміром 215/50 R17 можна
використовувати лише як зимові.
Позначення шин
Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 299.
Направляючі шини Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 305.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих передніх дверцят, вказані
дані про шини у комплектації
виробника та відповідний тиск у
шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.

Догляд за автомобілем261Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити тип кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун
3 296.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 305.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартівЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення.
Залежність від температури Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.

262Догляд за автомобілемСистема контролю тиску вшинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах (TPMS) раз
на хвилину перевіряє тиск
одночасно в усіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) в інформаційному
центрі водія.
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Стан системи та попередження про
стан тиску відображаються у
вигляді повідомлення, миготіння
символу відповідної шини чи коду
попередження в інформаційному
центрі водія.
Система оцінює температуру шин і
відображає відповідні
попередження.
