2017 OPEL ADAM Manual de Instruções (in Portugues)

Arrumação63Fixar a primeira bicicleta
1. Rodar os pedais para a posiçãoilustrada e colocar a bicicleta no
nicho para a roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar a bicicleta para se certificar que está bem presa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Instalação da segunda bicicleta
A instalação de uma segunda
bicicleta é semelhante à instalação da primeira bicicleta. Além disso,
deve ter-se em atenção o seguinte:
1. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.

64Arrumação
2. Posicionar as bicicletas nosistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
3. Alinhar a bicicleta de trás com a bicicleta da frente. Os cubos das
rodas das bicicletas não podem
tocar-se.
4. Prender a bicicleta de trás com os
suportes de montagem mais
longos e com as presilhas de
retenção como é descrito para a
bicicleta da frente. Os suportes de montagem devem ser fixados em
paralelo.5. Adicionalmente, prender ambas as rodas da bicicleta de trás nos
encaixes das rodas utilizando as
presilhas tensoras.
Recomenda-se a colocação de um sinal de aviso na última bicicleta, para
aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
● Sem adaptador fixado:
Empurrar a alavanca (1) para
desbloquear e segurá-la.
Puxar o suporte (2) para trás
para dobrar o sistema de suporte
traseiro.
● Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.

Arrumação65
Segurar o quadro (1) da bicicletade trás com uma mão e puxar aargola (2) para desengatar.
Segurar a bicicleta de trás com
ambas as mãos e rebater o
sistema de suporte traseiro para
trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.
9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desapertar os cintos de retenção de
ambas as bicicletas.
Rodar no sentido anti-horário e
remover os suportes de montagem.
Separação do adaptador 1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca (1) para a frente
e segurá-la.
4. Levantar o adaptador (2) na traseiro e removê-lo.

66ArrumaçãoDesmontagem do suporte para
bicicletas
Pressionar o botão (1) e retirar a
secção superior da estrutura (2).
Premir o botão (1) e montar
novamente o suporte para bicicletas
(2).
Dispor o suporte de montagem
conforme ilustrado.
Rodar o manípulo (1) para os lados para desbloquear e levantar o
suporte (2).
Dobrar o suporte para trás e, de
seguida, empurrá-lo para a frente até parar (1).
Pressionar o suporte para baixo na
traseira (2).
Dobrar o nicho para as rodas
Dobrar o nicho para as rodas. Apertar as cintas.

Arrumação67
Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
engate para dentro até onde for
possível. Apertar as cintas.
Dobrar as luzes traseiras
Primeiramente rodar para a frente as luzes traseiras (1) até ao seu limite da
rotação.
Depois rodar as dobradiças (2) para
a frente até ao seu limite da rotação.
Rebater a luz da placa da matrícula
Rebater para a frente a a luz da placa da matrícula.
Recolher o sistema de transporte
traseiro
Atenção
Certifique-se de que todas as
peças rebatíveis, como por
exemplo as cavidades para as
rodas sobresselentes e os
suportes de montagem estão
arrumados correctamente. Caso

68Arrumaçãocontrário, o sistema de suportetraseiro pode ser danificado ao tentar-se inseri-lo para dentro.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar ligeiramente o sistema e
pressioná-lo na reentrância até
engatar.
A alavanca de abertura deve
regressar à posição original.
9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.
Bagageira
Os encostos traseiros do banco estão
divididos em duas partes. Ambas as
peças podem ser rebatidas para
baixo separadamente.
Expansão da bagageira Se necessário desmontar a coberturada bagageira.
Premir o trinco e empurrar o encosto
de cabeça para baixo.
Inserir o trinco de engate do cinto de
segurança no suporte lateral para
proteger o cinto contra eventuais
danos.

Arrumação69

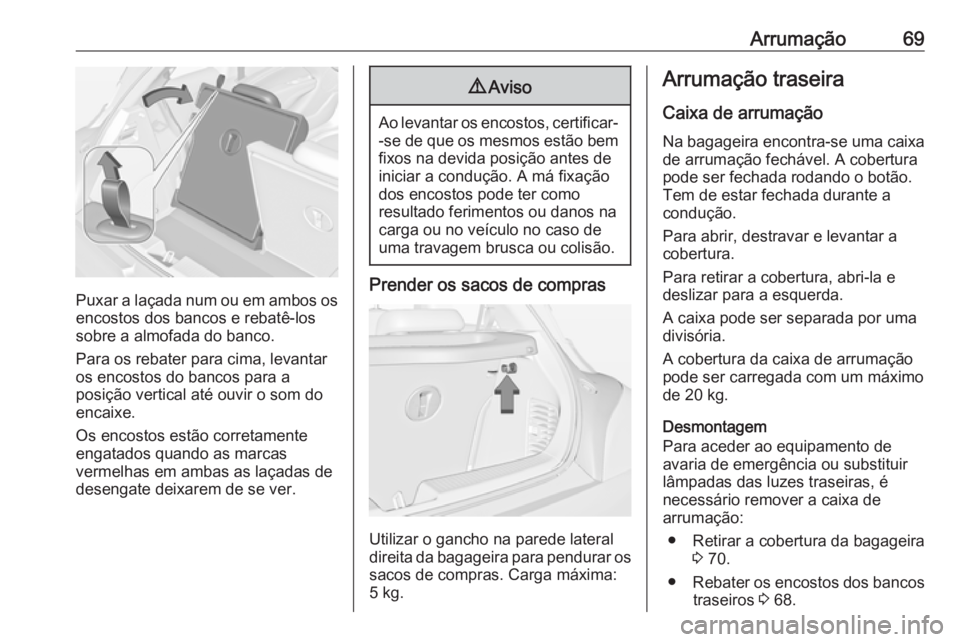

Puxar a laçada num ou em ambos osencostos dos bancos e rebatê-los
sobre a almofada do banco.
Para os rebater para cima, levantar
os encostos do bancos para a
posição vertical até ouvir o som do
encaixe.
Os encostos estão corretamente engatados quando as marcas
vermelhas em ambas as laçadas de
desengate deixarem de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A má fixação
dos encostos pode ter como
resultado ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
Prender os sacos de compras
Utilizar o gancho na parede lateral
direita da bagageira para pendurar os sacos de compras. Carga máxima:
5 kg.
Arrumação traseira
Caixa de arrumação
Na bagageira encontra-se uma caixa de arrumação fechável. A cobertura
pode ser fechada rodando o botão.
Tem de estar fechada durante a condução.
Para abrir, destravar e levantar a
cobertura.
Para retirar a cobertura, abri-la e
deslizar para a esquerda.
A caixa pode ser separada por uma
divisória.
A cobertura da caixa de arrumação
pode ser carregada com um máximo
de 20 kg.
Desmontagem
Para aceder ao equipamento de
avaria de emergência ou substituir
lâmpadas das luzes traseiras, é
necessário remover a caixa de
arrumação:
● Retirar a cobertura da bagageira 3 70.
● Rebater os encostos dos bancos
traseiros 3 68.

70Arrumação● Abrir a caixa de arrumação.
● Rodar os ganchos de fecho deambos os lados para trás e
pressionar os olhais de fixação
nas reentrâncias.
● Levantar a caixa de arrumação e
colocá-la nos encostos
dobrados.
● Retirar a caixa de arrumação da bagageira.
Montagem ● Colocar a caixa de arrumação nos encostos dobrados.
● Baixar a caixa na bagageira.
● Abrir a caixa de arrumação.
● Levantar os olhais de fixação de ambos os lados e rodar os
ganchos de fecho para a frente
para fixar a caixa nos olhais de
fixação.
● Levantar os encostos traseiros e instalar a cobertura da
bagageira.
● Guardar a mala com o kit de reparação de pneus num
compartimento da caixa de
arrumação.
● Fechar e bloquear a cobertura.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.Abrir
Levantar a cobertura na extremidade
traseira. Engata numa posição quase
vertical. É possível a abertura
adicional. Para fechar, deslocar a
cobertura para além do ponto de
engate.
