Cuidado del vehículo183Luz lateral/luz de circulación
diurna con bombillas (3)
1. Gire el casquillo (3) en sentido antihorario para desengancharlo.
Saque el portalámparas de la
carcasa del faro.
2. Retire la bombilla del casquillo tirando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y las luces de
circulación diurna constan de LED
que no se pueden cambiar. Acuda a
un taller en caso de defecto de un
LED.
Intermitentes delanteros
1. Quite el tornillo y desmonte la tapa.

184Cuidado del vehículo2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Desenganche el tapón pequeño con un destornillador en la posi‐
ción marcada.
2. Extraiga la cubierta tirando con los dedos en las posicionesmarcadas, consulte las flechas de
la ilustración.

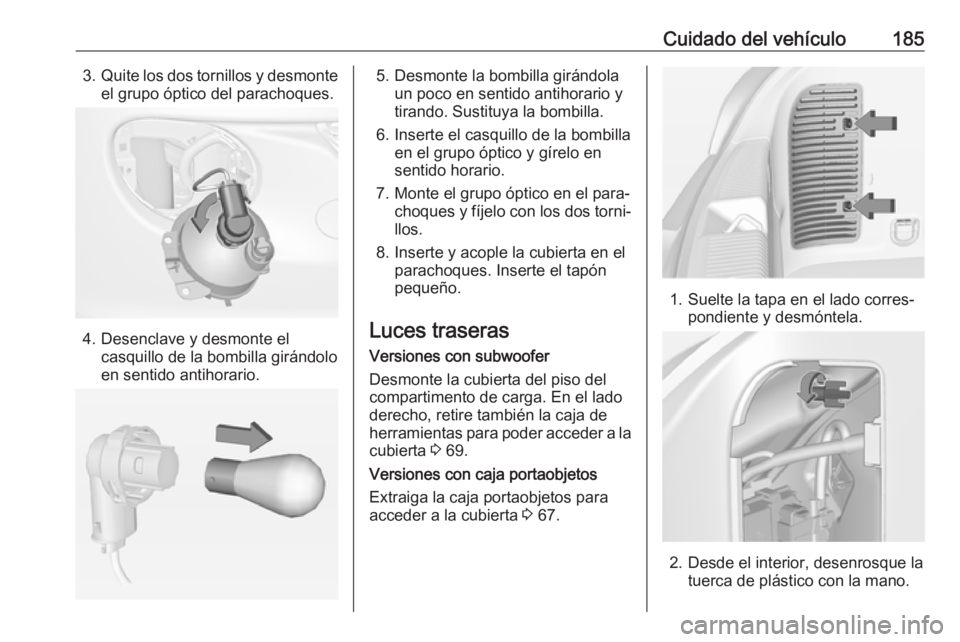

Cuidado del vehículo1853.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
4. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
5. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
6. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Inserte y acople la cubierta en el parachoques. Inserte el tapón
pequeño.
Luces traseras Versiones con subwoofer
Desmonte la cubierta del piso del
compartimento de carga. En el lado
derecho, retire también la caja de
herramientas para poder acceder a la
cubierta 3 69.
Versiones con caja portaobjetos
Extraiga la caja portaobjetos para
acceder a la cubierta 3 67.
1. Suelte la tapa en el lado corres‐
pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.

186Cuidado del vehículo
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
intermitente 1
luz trasera 2
luz trasera / luz de freno 3
Si la luz trasera 2 y la luz trasera/
luz de freno 3 son de LED, acuda
a un taller para su sustitución.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Asegúrese de
que los cables permanezcan en
los conductos correspondientes.
Monte el grupo óptico con los
pasadores de sujeción en los
alojamientos de la carrocería del
vehículo y apriete la tuerca de fija‐
ción de plástico desde el interior
del compartimento de carga.
Coloque la junta circular sobre el
alojamiento en el grupo óptico.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra ubicada en el lado derecho del para‐
choques, y el piloto antiniebla se
encuentra en el lado izquierdo del
parachoques.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.

Cuidado del vehículo1871. Quite el tornillo y desmonte latapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
6. Sustituya el grupo óptico en el parachoques y fíjelo con el torni‐
llo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Extraiga la cubierta tirando con la
mano en la posición marcada,
consulte la flecha de la ilustración.

188Cuidado del vehículo2.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
3. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
7. Inserte y acople la cubierta en el parachoques.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.

Cuidado del vehículo1893.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y permita que se acople.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Luz del techo
Haga cambiar las bombillas en un
taller.
Luz ambiental Haga cambiar las bombillas en un
taller.

190Cuidado del vehículoPanel de luz estelar
Haga cambiar las bombillas en un
taller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, detrás del conmutadorde las luces; en los vehículos con volante a la derecha, detrás de la
guantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.
