2017 MAZDA MODEL MX-5 RF tlak pneumatik

Zároveň proveďte kontrolu, zda nedošlo
k nerovnoměrnému opotřebení vzorku
nebo poškození pneumatiky. Neobvyklé
opotřebení je obvykle způsobeno jednou
nebo kombinacemi následujících příčin:

•Nesprávný tlak vzduchu v pneumatikách
•Chybné seřízení geometrie kol
•Nevyvážené kolo
•Prudké brzdění

Po záměně pneumatik upravte tlak
vzduchu v pneumatikách na správné
hodnoty (strana 9-8) a zkontrolujte, zda
jsou bezpečně dotaženy všechny matice
ko l .
(Se systémem monitorování tlaku
v pneumatikách)
Po úpravě tlaku v pneumatikách je nutné
provést inicializaci systému monitorování
tlaku v pneumatikách, aby systém
fungoval normálně.
Viz Inicializace systému monitorování
tlaku v pneumatikách na straně 4-142.
UPOZORNĚNÍ
Pneumatiky s jednosměrným vzorem
a radiální pneumatiky, které mají
asymetrický vzorek nebo hroty,
zaměňujte pouze přední za zadní,
nikoliv mezi stranami. Záměnou mezi
stranami by byla funkce pneumatik
výrazně omezena.
(Se samosvorným diferenciálem)
Nepoužívejte následující:
•Pneumatiky jiné než předepsané
velikosti
•Současně pneumatiky rozdílných
rozměrů nebo typů
•Podhuštěné pneumatiky
Pokud nebudou tyto pokyny dodrženy,
bude otáčení kol na levé a pravé straně
rozdílné, a proto bude přenášena
konstantní zátěž na samosvorný
diferenciál.
To by způsobilo jeho poruchu.
▼Výměna pneumatiky
VAROVÁNÍ
Používejte vždy pneumatiky, které
jsou v dobrém stavu:
Jízda s opotřebenými pneumatikami
je nebezpečná. Dochází ke snížení
účinnosti brzdění, zhoršení přesnosti
řízení vozu i jeho trakčních
vlastností, což může vést až
k nehodě.
Vyměňujte všechna čtyři kola
současně:
Je nebezpečné vyměňovat pouze
jednu pneumatiku. Mohlo by to
způsobit zhoršení jízdních vlastností
vozidla a nedostatečné brzdění, což
by mohlo vést ke ztrátě kontroly
nad vozidlem. Firma Mazda Vám
důrazně doporučuje, abyste všechny
čtyři pneumatiky vyměňovali
současně.
Jakmile se pneumatika rovnoměrně
opotřebuje, objeví se na jejím povrchu
indikátor opotřebení vzorku ve tvaru pruhu
vedoucího napříč vzorkem.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-38

Pokud taková situace nastane, pneumatiku
vyměňte.
Nový vzorekIndikátor opotřebení
vzorku
Opotřebený vzorek
Pneumatiku byste měli vyměnit dříve, než
pruh vystoupí napříč po celé šíři vzorku.
(Se systémem monitorování tlaku
v pneumatikách)
Po úpravě tlaku v pneumatikách je nutné
provést inicializaci systému monitorování
tlaku v pneumatikách, aby systém
fungoval normálně.
Viz Inicializace systému monitorování
tlaku v pneumatikách na straně 4-142.
▼▼Výměna kola
VAROVÁNÍ
Na svém voze vždy používejte kola
o správné velikosti:
Použití disku o nesprávné velikosti
je nebezpečné. Může být ovlivněno
brzdění i ovládání vozidla, což může
vést ke ztrátě kontroly nad vozidlem
a k nehodě.
UPOZORNĚNÍ
Disk kola nesprávné velikosti může
negativně ovlivnit:
•Uchycení pneumatiky k disku
•Životnost kola a ložiska
•Světlou výšku vozidla
•Světlost pro nasazení sněhových
řetězů
•Kalibraci rychloměru
•Sklon hlavních světlometů
•Výšku nárazníku
•Systém monitorování tlaku
v pneumatikách
*
POZNÁMKA
•Při výměně kola se ujistěte, že nový
disk má stejný průměr, šířku a zális
jako původní disk, jímž bylo vozidlo
vybaveno z výroby.
•O podrobnostech se poraďte
v kvalifikovaném servisu,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.

Správně vyvážené disky kol mají velký
vliv na klid jízdy a pomáhají snižovat
opotřebení vzorku pneumatik. Nesprávně
vyvážené disky kol naproti tomu způsobují
vibrace při jízdě a nepravidelné opotřebení
vzorku pneumatik, například boule
a plochá místa.
Údržba a péče o vozidlo
Údržba prováděná majitelem
*N
které modely.6-39

Defekt pneumatiky*
Ve voze Mazda jsou použity dojezdové
pneumatiky nebo konvenční pneumatiky,
v závislosti na stupni výbavy, proto se
postup opravy defektu pneumatiky liší
podle jejího typu. Před jízdou se ujistěte,
který typ pneumatik je použit ve vašem
voze Mazda. Pokud nemůžete typ
pneumatiky identifikovat, obraťte se na
kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
▼Identifikování typu pneumatiky
Dojezdová pneumatika
Dojezdová pneumatika je na bočnici
označena
nebo .
a/nebo
Běžné náhradní kolo
Konvenční pneumatika je na bočnici
označena
nebo .
▼▼Vozidlo s dojezdovými
pneumatikami
VAROVÁNÍ
Nechte si pneumatiky zkontrolovat
nebo provést opravu v odborném
servisu, doporučujeme obrátit se na
autorizovaného opravce vozů
Mazda.
Když se rozsvítí varovná kontrolka
defektu pneumatiky nebo začne
blikat nebo pokud uslyšíte varovný
zvukový signál tlaku
v pneumatikách, je nebezpečné jet
s vozem vysokou rychlostí nebo
provádět náhlé manévry či prudce
brzdit. Mohla by se zhoršit
ovladatelnost vozu a výsledkem by
mohla být nehoda.
Když se rozsvítí varovná kontrolka
defektu pneumatiky nebo začne
blikat nebo pokud uslyšíte varovný
zvukový signál tlaku
v pneumatikách, snižte okamžitě
rychlost vozu a vyhýbejte se náhlým
manévrům a prudkému brzdění.
Pokud dojde k defektu dojezdové
pneumatiky, rozsvítí se varovná kontrolka
FLAT TIRE v přístrojovém panelu a asi na
30 sekund se ozve zvuková signalizace.
Pokud vzniknou potíže
Defekt pneumatiky
*N
které modely.7-3

19. Zapněte spínač vzduchového
kompresoru a opatrně nahustěte
pneumatiku na správný tlak.
POZNÁMKA
•Správné hodnoty tlaku
v pneumatikách najdete na štítku
upevněném na rámu dveří řidiče.
•Nepoužívejte kompresor nepřetržitě
déle než 10 minut. Dlouhodobé
použití kompresoru může způsobit
jeho poruchu.
•Pokud tlak v pneumatice nestoupá,
není její oprava možná. Pokud tlak
v pneumatice nedosáhne předepsané
hodnoty během 10 minut, její
poškození je pravděpodobně příliš
rozsáhlé. V takovém případě oprava
pomocí sady na opravu defektu
pneumatiky nebyla úspěšná.
Kontaktujte kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
•Pokud by došlo k přehuštění
pneumatiky, uvolněte šroubový
uzávěr na vzduchovém kompresoru
a nějaký vzduch vypusťte.
20. Jakmile se pneumatika nafoukne na
předepsaný tlak, vypněte spínač
vzduchového kompresoru, otočte
spojkou hadice kompresoru doleva
a odpojte ji od ventilu pneumatiky.
21. Nasaďte čepičku ventilku na
pneumatiku.
22. Uložte opravnou sadu pneumatiky pro
stav nouze do zavazadlového prostoru.
23. Ihned se rozjeďte, aby se těsnicí tmel
v pneumatice rovnoměrně rozprostřel.
UPOZORNĚNÍ
Opatrně jeďte s vozidlem rychlostí 80
km/h nebo nižší. Pokud byste jeli
rychlostí 80 km/h nebo vyšší, vozidlo
by mohlo vibrovat.
POZNÁMKA
(Se systémem monitorování tlaku
v pneumatikách)
Pokud není pneumatika řádně
nahuštěná, rozsvítí se varovná kontrolka
systému monitorování tlaku
v pneumatikách.
24. Poté, co s vozidlem pojedete přibližně
10 minut nebo ujedete 5 km, připojte
vzduchový kompresor k pneumatice,
jak je popsáno v Kroku 17 postupu,
a zkontrolujte tlak v pneumatice
pomocí tlakoměru na kompresoru.
Pokud je tlak v pneumatice nižší než
předepsaný, zapněte vzduchový
kompresor a počkejte, až se tlak zvýší
na stanovenou hodnotu.
Pokud vzniknou potíže
Defekt pneumatiky
7-12

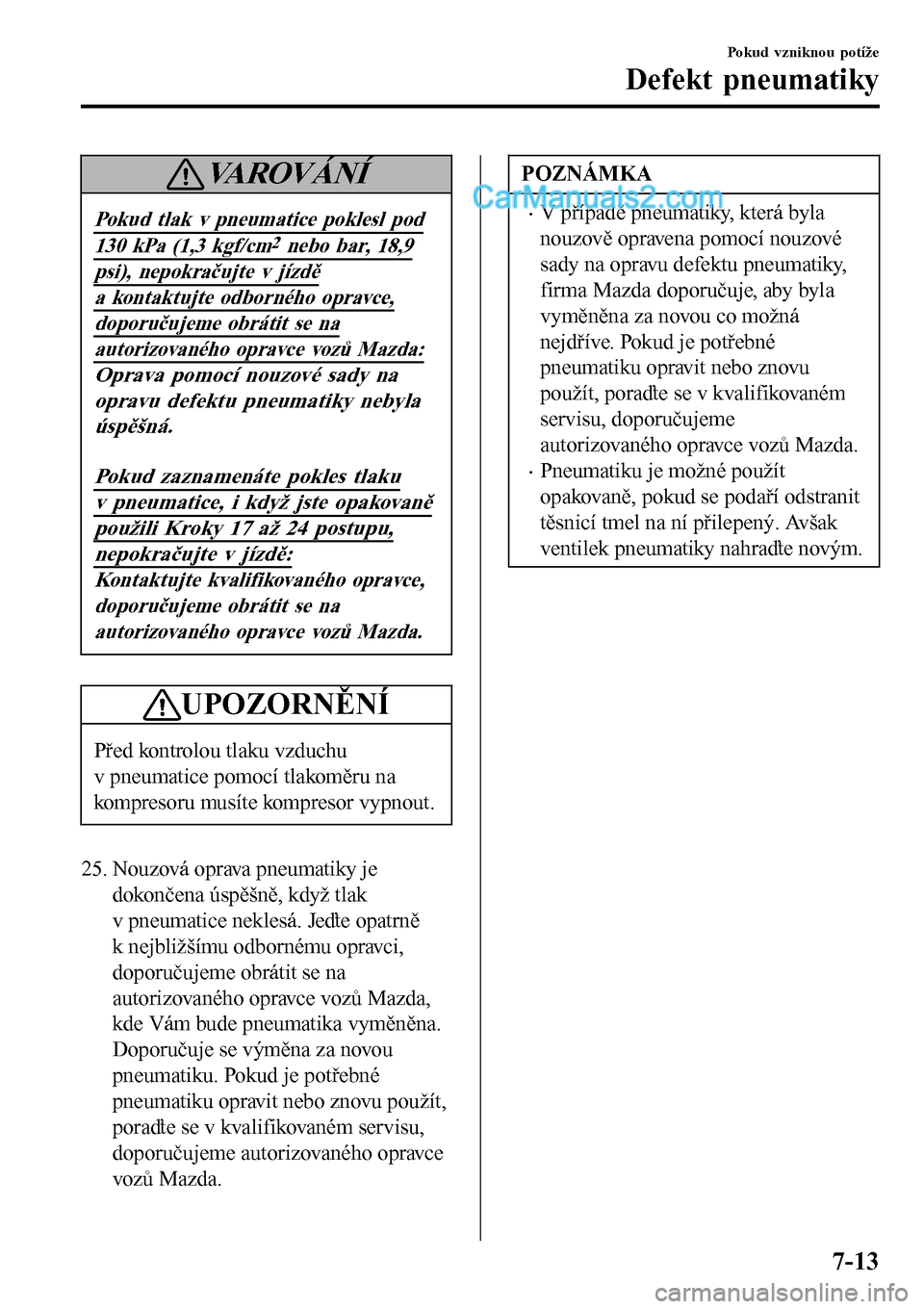

VAROVÁNÍ
Pokud tlak v pneumatice poklesl pod
130 kPa (1,3 kgf/cm2 nebo bar, 18,9
psi), nepokračujte v jízdě
a kontaktujte odborného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda:
Oprava pomocí nouzové sady na
opravu defektu pneumatiky nebyla
úspěšná.
Pokud zaznamenáte pokles tlaku
v pneumatice, i když jste opakovaně
použili Kroky 17 až 24 postupu,
nepokračujte v jízdě:
Kontaktujte kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
UPOZORNĚNÍ
Před kontrolou tlaku vzduchu
v pneumatice pomocí tlakoměru na
kompresoru musíte kompresor vypnout.
25. Nouzová oprava pneumatiky je
dokončena úspěšně, když tlak
v pneumatice neklesá. Jeďte opatrně
k nejbližšímu odbornému opravci,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda,
kde Vám bude pneumatika vyměněna.
Doporučuje se výměna za novou
pneumatiku. Pokud je potřebné
pneumatiku opravit nebo znovu použít,
poraďte se v kvalifikovaném servisu,
doporučujeme autorizovaného opravce
vozů Mazda.
POZNÁMKA
•V případě pneumatiky, která byla
nouzově opravena pomocí nouzové
sady na opravu defektu pneumatiky,
firma Mazda doporučuje, aby byla
vyměněna za novou co možná
nejdříve. Pokud je potřebné
pneumatiku opravit nebo znovu
použít, poraďte se v kvalifikovaném
servisu, doporučujeme
autorizovaného opravce vozů Mazda.
•Pneumatiku je možné použít
opakovaně, pokud se podaří odstranit
těsnicí tmel na ní přilepený. Avšak
ventilek pneumatiky nahraďte novým.
Pokud vzniknou potíže
Defekt pneumatiky
7-13

4. Otáčejte rukojetí zvedáku proti směru
hodinových ručiček a spusťte vozidlo
zpět na zem. Pomocí klíče na matice
kol dotáhněte matice v pořadí
uvedeném na obrázku.

Pokud si nejste jisti, zda jsou matice
kola správně dotaženy, nechejte je
zkontrolovat kvalifikovaným opravcem,
doporučujeme autorizovaným
opravcem vozů Mazda.
Utahovací moment matic kol
N·m (kgf·m) 108Š147 (12Š14)
VAROVÁNÍ
Matice kol utahujte vždy pevně
a správně:
Nesprávně nebo nedostatečně
utažené matice kola mohou být
nebezpečné. Může dojít ke kmitání
kola nebo dokonce k jeho uvolnění
během jízdy. To může vést až ke
ztrátě kontroly nad vozidlem a
k vážné nehodě.
Ujistěte se, že jste nainstalovali
stejné matice, jaké jste demontovali,
nebo je nahraďte za matice
s metrickým závitem stejné
konfigurace:
Protože je Váš vůz Mazda vybaven
maticemi kol s metrickým závitem,
je použití matic s jiným závitem
nebezpečné. Při použití jiného typu
závitu nelze pečlivě uchytit kola,
a proto může dojít k jejich uvolnění
nebo sklouznutí. To by mohlo
zapříčinit nehodu.
5. Vyjměte klíny a uložte nářadí a zvedák
zpět do vozu.
6. Zkontrolujte tlak vzduchu
v pneumatice. Viz Pneumatiky na
straně 9-8.
Pokud vzniknou potíže
Defekt pneumatiky
7-19

POZNÁMKA
(Se systémem monitorování tlaku
v pneumatikách)
Po nasazení rezervního kola nesmíte
stisknout spínač SET systému
monitorování tlaku v pneumatikách.
Tento spínač stiskněte pouze tehdy,
když nasadíte opravenou pneumatiky
nebo náhradní pneumatiku (strana
4-41).
VAROVÁNÍ
Nejezděte s nesprávně nahuštěnými
pneumatikami:
Jízda na nesprávně nahuštěných
pneumatikách je nebezpečná.
Pneumatiky s nesprávným tlakem
mohou ovlivnit ovladatelnost vozidla
a výsledkem může být nehoda. Při
pravidelných kontrolách tlaku
vzduchu v pneumatikách kontrolujte
i náhradní kolo.
POZNÁMKA
Zvedák i nářadí uložte bezpečně tak,
aby při jízdě neklepaly.
Pokud vzniknou potíže
Defekt pneumatiky
7-20

Kontrolka Varování
Varovná kontrolka ak-
tivní kapoty*
Tato kontrolka se rozsvítí po zapnutí zapalování kvůli kontrole funkčnosti a zhasne o několik sekund
později.
Svítící kontrolka může upozorňovat na problém v systému za následujících podmínek. Nechejte si
své vozidlo prohlédnout u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
•Kontrolka se nerozsvítí při přepnutí spínače zapalování do polohy ON.•Zůstává rozsvícená/bliká.
VAROVÁNÍ
Pokud je rozsvícená nebo bliká varovná kontrolka aktivní kapoty, nepokračujte v jízděs vozidlem.Jízda s vozidlem, ve kterém svítí/bliká varovná kontrolka závady aktivní kapoty, je ne-
bezpečná protože mechanismus aktivní kapoty se nemusel normálně aktivovat a plnit
svou funkci způsobem zamýšleným pro případ střetu vozidla s chodcem.
(bliká)
Varovná kontrolka sy-
stému monitorování
tlaku v pneumatikách
*
Vozidlo s konvenčními pneumatikami
Pokud je porucha v systému monitorování tlaku v pneumatikách, varovná kontrolka systému monito-
rování tlaku v pneumatikách bliká přibližně 1 minutu po zapnutí zapalování a potom svítí souvisle.
Nechejte si co nejdříve vůz zkontrolovat u kvalifikovaného opravce, doporučujeme obrátit se na au-
torizovaného opravce vozů Mazda.
Vozidlo s dojezdovými pneumatikami
Pokud systém monitorování tlaku pneumatik vykazuje poruchu, varovná kontrolka tlaku pneumatik
bliká. Nechejte si co nejdříve vůz zkontrolovat u kvalifikovaného opravce, doporučujeme obrátit se
na autorizovaného opravce vozů Mazda.
VAROVÁNÍ
Pokud se varovná kontrolka systému monitorování tlaku v pneumatikách rozsvítí nebozačne blikat nebo pokud uslyšíte varovný zvukový signál tlaku v pneumatikách, snižteokamžitě rychlost vozu a vyhýbejte se náhlým manévrům a prudkému brzdění:Pokud se varovná kontrolka systému monitorování tlaku v pneumatikách rozsvítí nebo
začne blikat nebo pokud uslyšíte varovný zvukový signál tlaku v pneumatikách, je ne-
bezpečné jet s vozem vysokou rychlostí nebo provádět náhlé manévry, popř. prudce
brzdit. Mohla by se zhoršit ovladatelnost vozu a výsledkem by mohla být nehoda.
Abyste se ujistili, zda Vám jen pomalu uniká vzduch nebo zda nemáte defekt, zastavte
na rovném, bezpečném místě, kde můžete vizuálně zkontrolovat stav pneumatik a roz-
hodnout se, zda máte dostatek vzduchu, abyste mohli pokračovat do místa, kde byste ho
mohli doplnit, a začít znovu používat systém monitorování. Doporučujeme navštívit au-
torizovaného opravce vozů Mazda nebo pneuservis.
Varovnou kontrolku TPMS nesmíte ignorovat:
Ignorování varovné kontrolky TPMS je nebezpečné, a to i když víte, proč svítí. O pro-
blém se postarejte co nejdříve, než se vyvine do závažnější situace, která by mohla vést
k selhání pneumatiky a k nebezpečné nehodě.
Pokud vzniknou potíže
Varovné/Indikační kontrolky a varovné zvukové signály
*N
které modely.7-39
