2017 MAZDA MODEL MX-5 RF tempomat

1Ovládání audiosystému....................................................................................... straně 5-61
2Knoflík osvětlení přístrojové desky.....................................................................straně 4-28
3Přístrojový panel..................................................................................................straně 4-24
4Ovládání tempomatu.........................................................................................straně 4-132
5Startovací tlačítko.................................................................................................. straně 4-4
6Spínač sklápěcí střechy........................................................................................straně 3-48
7Spínač varovných blikačů....................................................................................straně 4-77
8Spínače vyhřívání sedadel..................................................................................... straně 2-6
9Spínače řazení na volantu....................................................................................straně 4-53
0Pojistná páka volantu...........................................................................................straně 3-30
APáčka pro uvolnění kapoty motoru...................................................................... straně 6-16
Obrázkový rejstřík
Přehled interiéru (model s levostranným řízením)
Výbava a místo instalace se liší podle typu vozidla1-3

1Spínač varovných blikačů....................................................................................straně 4-77
2Startovací tlačítko.................................................................................................. straně 4-4
3Knoflík osvětlení přístrojové desky.....................................................................straně 4-28
4Ovládání audiosystému....................................................................................... straně 5-61
5Přístrojový panel..................................................................................................straně 4-24
6Ovládání tempomatu.........................................................................................straně 4-132
7Páčka pro uvolnění kapoty motoru...................................................................... straně 6-16
8Tlačítko otevření zavazadlového prostoru........................................................... straně 3-22
9Pojistná páka volantu...........................................................................................straně 3-30
0Spínače řazení na volantu....................................................................................straně 4-53
ASpínače vyhřívání sedadel..................................................................................... straně 2-6
BSpínač sklápěcí střechy........................................................................................straně 3-48
Obrázkový rejstřík
Přehled interiéru (model s pravostranným řízením)
1-8Výbava a místo instalace se liší podle typu vozidla

i-ACTIVSENSE............................... 4-98
i-ACTIVSENSE
*........................ 4-98
Systém adaptivních předních
světlometů (AFS)
*....................4-100
Systém ovládání dálkových světel
(HBC)
*......................................4-101
Systém varování před opuštěním
jízdního pruhu (LDWS)
*.......... 4-104
Systém sledování mrtvého úhlu
(BSM)
*..................................... 4-110
Systém upozorňující na provoz za
vozem při couvání (RCTA)
*..... 4-117
Nastavitelný omezovač
rychlosti
*...................................4-120
Přední snímací kamera
(FSC)
*.......................................4-127
Radarové snímače (zadní)
*....... 4-130
Tempomat.......................................4-132
Te m p o m at
*................................4-132
Systém monitorování tlaku
v pneumatikách............................. 4-139
Systém monitorování tlaku
pneumatik (vozidlo s konvenčními
pneumatikami)
*........................ 4-139
Systém monitorování tlaku
pneumatik (vozidlo s dojezdovými
pneumatikami)
*........................ 4-143
Systém parkovacích snímačů....... 4-147
Systém parkovacích
snímačů
*................................... 4-147
4-2*N
které modely.

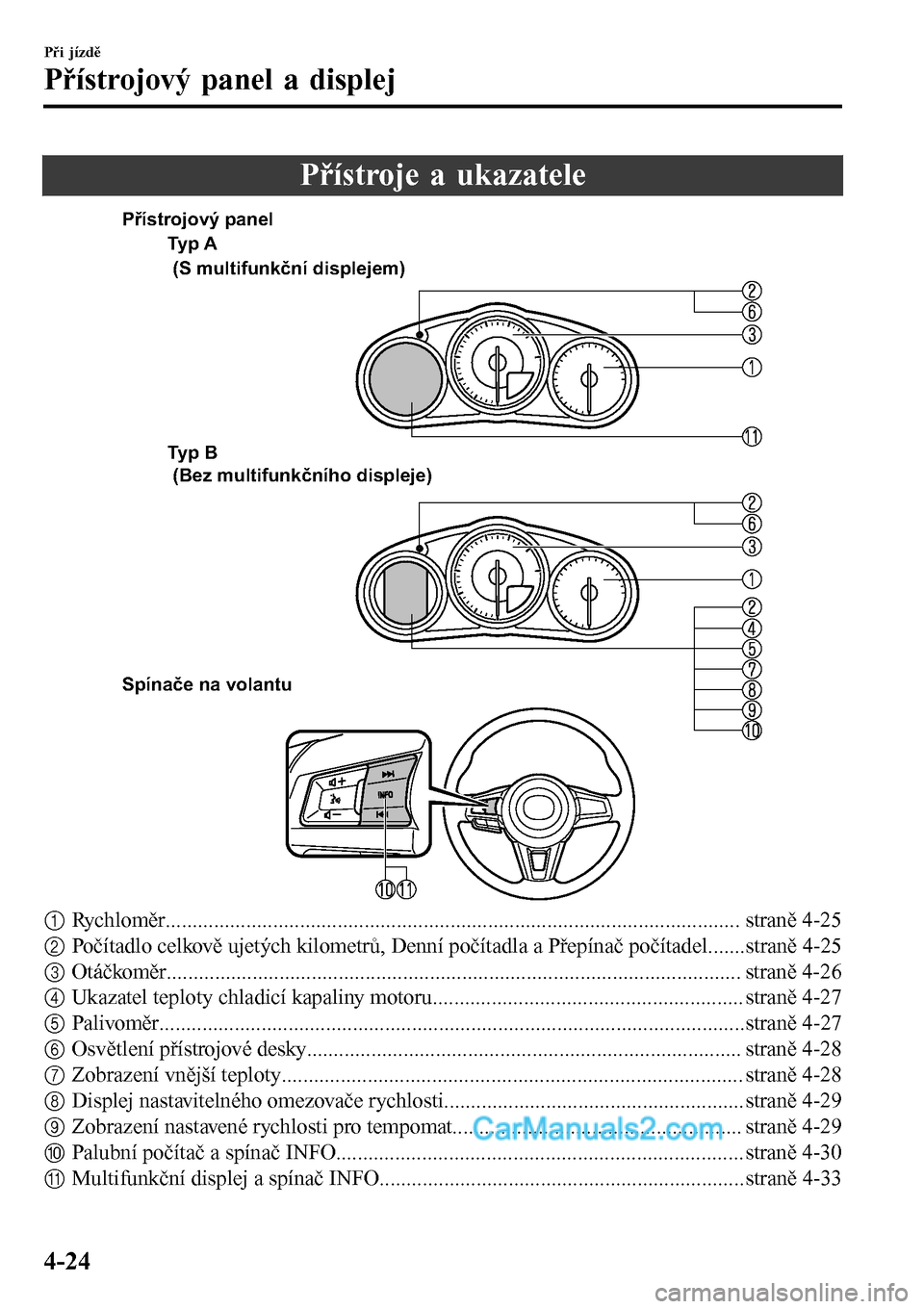

Přístroje a ukazatele
Ty p A
Ty p B
Spínače na volantu (S multifunkční displejem)
(Bez multifunkčního displeje) Přístrojový panel
1Rychloměr........................................................................................................... straně 4-25
2Počítadlo celkově ujetých kilometrů, Denní počítadla a Přepínač počítadel.......straně 4-25
3Otáčkoměr........................................................................................................... straně 4-26
4Ukazatel teploty chladicí kapaliny motoru.......................................................... straně 4-27
5Palivoměr.............................................................................................................straně 4-27
6Osvětlení přístrojové desky................................................................................. straně 4-28
7Zobrazení vnější teploty...................................................................................... straně 4-28
8Displej nastavitelného omezovače rychlosti........................................................ straně 4-29
9Zobrazení nastavené rychlosti pro tempomat...................................................... straně 4-29
0Palubní počítač a spínač INFO............................................................................ straně 4-30
AMultifunkční displej a spínač INFO....................................................................straně 4-33
Při jízdě
Přístrojový panel a displej
4-24

Změna jednotky teploty pro zobrazení
vnější teploty (Vozidla s typem B / C)
Jednotku pro zobrazenou vnější teplotu
můžete přepnout mezi stupni Celsia
a Fahrenheita.
Nastavení, která lze změnit pomocí
obrazovek středového displeje.
Viz Možnosti vlastního nastavení na straně
9-10.
POZNÁMKA
Když změníte jednotku teploty pro
zobrazení vnější teploty, změní se také
jednotka teploty používaná k zobrazení
teploty chladicí kapaliny motoru.
Varování na vnější teplotu*
Když je venkovní teplota nízká, její
zobrazení bliká a je slyšet zvukový signál
upozorňující řidiče na možnost náledí na
vozovce.
Pokud je venkovní teplota nižší než
přibližně 4 °C, bliká zobrazení venkovní
teploty a symbol
přibližně deset sekund
a zazní jeden zvukový signál.
POZNÁMKA
Pokud je venkovní teplota nižší
než -20 °C, není zvukový signál
funkční. Symbol
se však zobrazuje.
▼▼Displej nastavitelného omezovače
rychlosti (Bez multifunkčního
displeje)
*
Zobrazuje se stav nastavení nastavitelného
omezovače rychlosti.

▼Zobrazení nastavené rychlosti pro
tempomat (Bez multifunkčního
displeje)
*
Zobrazuje se rychlost nastavená pro
tempomat.

(Modely určené pro Evropu)
(Vyjma modelů určených pro Evropu)
Při jízdě
Přístrojový panel a displej
*N
které modely.4-29

Multifunkční displej a spínač INFO*
Spínač INFO Multifunkční displej
Multifunkční displej zobrazuje následující informace.
•Počítadlo celkového počtu kilometrů
•Denní počítadlo ujetých kilometrů
•Ukazatel teploty chladicí kapaliny motoru
•Palivoměr
•Vnější teplota
•Dojezdová vzdálenost
•Průměrná spotřeba paliva
•Aktuální spotřeba paliva
•Sledování údržby
•Zobrazení systému varování před opuštěním jízdního pruhu (LDWS)
•Zobrazení tempomatu
•Displej nastavitelného omezovače rychlosti
•Zobrazení kompasu
•Upozornění na rychlost vozidla
•Zobrazení stavu operace se střechou
•Varovné zprávy
Při jízdě
Přístrojový panel a displej
*N
které modely.4-33

▼Displej nastavitelného omezovače
rychlosti
*
Zobrazuje se stav nastavení nastavitelného
omezovače rychlosti.

▼Zobrazení nastavené rychlosti pro
tempomat
*
Zobrazuje se rychlost nastavená pro
tempomat.

▼Zobrazení kompasu
Směr, kterým se vozidlo pohybuje, se
zobrazuje, když vozidlo jede, jako jedna
z osmi světových stran.

Displej Směr
NSever
SJih
E Východ
W Západ
NE Severovýchod
NW Severozápad
SE Jihovýchod
SW Jihozápad
▼▼Zobrazení stavu operace se
střechou
Zobrazuje provozní stav střechy.

Viz Indikace provozu na straně 3-46.
▼▼Varování (zobrazení na displeji)
Zobrazí se zpráva upozorňující uživatele
na provozní stav systému, popřípadě jeho
poruchy nebo případné neobvyklosti.
Pokud se současně rozsvítí / začne blikat
varovná kontrolka nebo se na displeji
objeví symbol, ověřte si informace pro
konkrétní varovnou kontrolku nebo
symbol. (strana 4-41)
Pokud se objeví pouze zpráva, nahlédněte
do části Zprávy zobrazované na
multifunkčním displeji. (strana 7-48)
Při jízdě
Přístrojový panel a displej
4-40*N
které modely.

Signál Indikační kontrolky Strana
(zelená)
*Indikační kontrolka systému ovládání dálkových
světel (HBC)4-103
*Indikační kontrolka vypnutí systému monitorování
mrtvého úhlu (BSM) OFF*14-115
*Indikační kontrolka vypnutí systému varování před
opuštěním jízdního pruhu (LDWS) OFF*14-107
(bílá/žlutá)
*Hlavní indikace / indikační kontrolka nastavitelného
omezovače rychlosti4-122
(zelená)
*Indikace / indikační kontrolka nastavení nastavitel-
ného omezovače rychlosti4-122
(bílá/žlutá)
*Hlavní indikace / indikační kontrolka systému tem-
pomatu4-133
(zelená)
*Indikace / indikační kontrolka nastavení systému
tempomatu4-133
*1 Tato kontrolka se rozsvítí po zapnutí zapalování kvůli kontrole funkčnosti a zhasne o několik sekund později
nebo když motor nastartuje. Pokud se kontrolka nerozsvítí nebo později nezhasne, nechejte si vůz zkontrolovat
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
▼▼Indikace / indikační kontrolka
servisu
*
Přístrojový panel typu A
Proveďte údržbu v souladu se zprávou.
Přístrojový panel typu B
Po přepnutí spínače zapalování do polohy
ON se tato kontrolka servisu rozsvítí a po
několika sekundách zhasne.
Varovná kontrolka servisu se rozsvítí, když
se blíží předem nastavený termín údržby.
Ověřte termín a proveďte údržbu.
Viz Sledování údržby na straně 6-11.
▼Indikační kontrolka nízké teploty
chladicí kapaliny motoru (modrá)
Tato kontrolka svítí souvisle, když je
teplota chladicí kapaliny motoru nízká,
a zhasne, až se motor zahřeje.
Pokud indikační kontrolka nízké teploty
chladicí kapaliny zůstává svítit, i když se
motor dostatečně zahřál, může být závada
ve snímači teploty. Kontaktujte
kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Při jízdě
Přístrojový panel a displej
*N
které modely.4-45
