2017 MAZDA MODEL MX-5 RF CD changer

2–5
Equipement sécuritaire essentiel
Sièges
Siège
Fonctionnement des sièges
Réglage longitudinal du siège
Pour déplacer un des sièges vers l'avant ou vers l'arrière, tirer le levier vers le haut et faire
coulisser le siège à la position désirée et relâcher le levier.
S'assurer que le levier retourne à sa position originale et que le siège est verrouillé en place
en le poussant vers l'avant et vers l'arrière.
Réglage de la hauteur de l'avant du coussin de siège (siège conducteur)
Pour régler la hauteur de l'avant du coussin de siège, tourner le bouton dans la position
souhaitée.
Réglage de l'inclinaison du dossier
Pour changer l'angle d'inclinaison du dossier, se pencher légèrement vers l'avant tout en
soulevant le levier. Se pencher ensuite vers l'arrière jusqu'à la position désirée et relâcher le
levier.
S'assurer que le levier retourne à sa position originale et que le dossier est verrouillé en
place en le poussant vers l'avant et vers l'arrière.


3–22
Avant de conduire
Portières et serrures
Numéro de
fonction Fonction *1
4 (Véhicules à boîte de vitesses
automatique uniquement)
Lorsque le contacteur est mis sur ON
et que le levier sélecteur est passé
de la position de stationnement (P) à
n'importe quel autre rapport, les deux
portières, le couvercle du coffre et de
la trappe de remplissage de carburant
sont verrouillés automatiquement.
5 (Véhicules à boîte de vitesses
automatique uniquement)
Lorsque le contacteur est mis sur ON
et que le levier sélecteur est passé
de la position de stationnement (P) à
n'importe quel autre rapport, les deux
portières, le couvercle du coffre et de
la trappe de remplissage de carburant
sont verrouillés automatiquement.
Lorsque le levier sélecteur est passé
en position de stationnement (P) alors
que le contacteur est sur ON, les deux
portières, le couvercle du coffre et de
la trappe de remplissage de carburant
sont déverrouillés automatiquement.
6 (Véhicules à boîte de vitesses
automatique uniquement)
Les deux portières et le couvercle du
coffre et de la trappe de remplissage
de carburant sont verrouillés
automatiquement quand la vitesse
du véhicule est supérieure ou égale à
environ 20 km/h.
Lorsque le levier sélecteur est passé
en position de stationnement (P) alors
que le contacteur est sur ON, les deux
portières, le couvercle du coffre et de
la trappe de remplissage de carburant
sont déverrouillés automatiquement.
*1 D'autres réglages pour la fonction de verrouillage
automatique des portières sont disponibles chez
un mécanicien expérimenté, un mécanicien agréé
Mazda est recommandé. Pour plus de détails,
s'adresser à un mécanicien expérimenté, un
mécanicien agréé Mazda est recommandé. Se
référer à Fonctions de personnalisation à la page
9-11 .
Il est possible de changer les réglages en
utilisant la procédure suivante.
1. Stationner le véhicule en toute sécurité.
Les deux portières doivent rester
fermées.
2. Mettre le contacteur sur ON.
3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de la
portière dans les 20 secondes après
avoir mis le contacteur sur ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. Se reporter au tableau de réglage
des fonctions de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction pour le
réglage souhaité. Appuyer sur le côté
déverrouillage de l'interrupteur de
verrouillage de la portière le nombre
correct de fois, selon le numéro
de fonction sélectionné (ex. si l'on
sélectionne la fonction 2, appuyer sur le
côté déverrouillage de l'interrupteur 2
fois seulement).


3–35
Avant de conduire
Vo l a n t
V o l a n t
PRUDENCE
Ne jamais ajuster le volant de direction
lorsque le véhicule est en mouvement:
Le fait de régler le volant de direction
alors que le véhicule se déplace est
dangereux. Cette manipulation peut
facilement faire que le conducteur
tourne le volant brusquement vers la
droite ou vers la gauche. Cela peut
entraîner une perte de contrôle du
véhicule et un accident.
Ajustement du volant de direction
Pour changer l'angle ou la position du
volant de direction;
1. Arrêter le véhicule, puis tirer vers le
bas le levier de déverrouillage situé
sous la colonne de direction.
Levier de déverrouillage
2. Incliner le volant jusqu'à la position
désirée, puis pousser le levier vers le
haut pour verrouiller la colonne de
direction.
3. Tenter de pousser le volant de direction
vers le haut et vers le bas pour s'assurer
qu'il est verrouillé avant de conduire.


3–36
Avant de conduire
Rétroviseurs
*Certains modèles.
R é t r o v i s e u r s
Avant de conduire, ajuster les rétroviseurs
internes et externes.
Rétroviseurs extérieurs
PRUDENCE
S'assurer de jeter un coup d'œil en
arrière avant de changer de ¿ le:
Le fait de changer de ¿ le sans prendre
en considération la distance actuelle du
véhicule vu dans le rétroviseur convexe
est dangereux. Cela peut causer un
grave accident. Les objets vus dans le
rétroviseur convexe sont plus proches
qu'ils n'y apparaissent.
REMARQUE
(Rétroviseur grand-angle côté
conducteur * )

 Le rétroviseur grand-angle a deux
zones de courbure de sa surface,
séparées par une ligne de zone, en
une zone extérieure et une zone
intérieure. La zone intérieure est
un rétroviseur convexe standard,
alors que la zone extérieure permet
une grande plage de visibilité d'un
même coup d'œil. Cette combinaison
d'angles de vision permet une
meilleure assurance lors de
dépassements latéraux.

Ligne de zone
  La distance perçue des objets dans
les deux zones du rétroviseur grand-
angle est différente. Les objets
reÀ étés dans la zone extérieure sont
en fait plus éloignés que ceux reÀ étés
dans la zone intérieure.

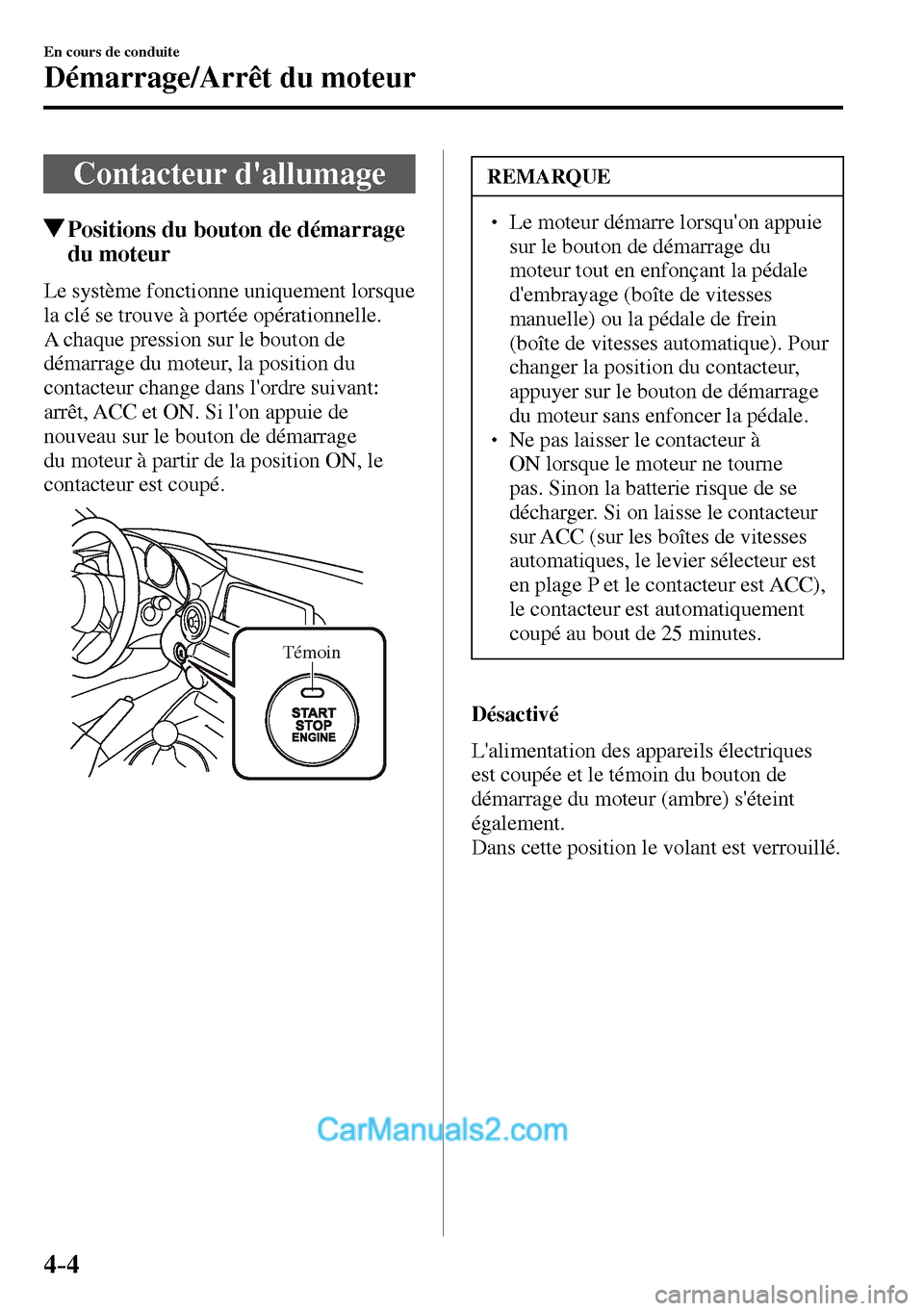

4–4
En cours de conduite
Démarrage/Arrêt du moteur
Contacteur d'allumage
Positions du bouton de démarrage
du moteur
Le système fonctionne uniquement lorsque
la clé se trouve à portée opérationnelle.
A chaque pression sur le bouton de
démarrage du moteur, la position du
contacteur change dans l'ordre suivant:
arrêt, ACC et ON. Si l'on appuie de
nouveau sur le bouton de démarrage
du moteur à partir de la position ON, le
contacteur est coupé.
Témoin
REMARQUE
  Le moteur démarre lorsqu'on appuie
sur le bouton de démarrage du
moteur tout en enfonçant la pédale
d'embrayage (boîte de vitesses
manuelle) ou la pédale de frein
(boîte de vitesses automatique). Pour
changer la position du contacteur,
appuyer sur le bouton de démarrage
du moteur sans enfoncer la pédale.
  Ne pas laisser le contacteur à
ON lorsque le moteur ne tourne
pas. Sinon la batterie risque de se
décharger. Si on laisse le contacteur
sur ACC (sur les boîtes de vitesses
automatiques, le levier sélecteur est
en plage P et le contacteur est ACC),
le contacteur est automatiquement
coupé au bout de 25 minutes.
Désactivé
L'alimentation des appareils électriques
est coupée et le témoin du bouton de
démarrage du moteur (ambre) s'éteint
également.
Dans cette position le volant est verrouillé.


4–11
En cours de conduite
Démarrage/Arrêt du moteur
5. Véri¿ er que le témoin du bouton de
démarrage du moteur (vert) s'allume.
6. Appuyer sur le bouton de démarrage du
moteur pour démarrer le moteur.
REMARQUE
  Il n'est pas possible de démarrer
le moteur à moins d'enfoncer
complètement la pédale d'embrayage
(boîte de vitesses manuelle) ou sur
la pédale de frein (boîte de vitesse
automatique).
  En cas d'anomalie avec la fonction
du bouton de démarrage du moteur,
le témoin du bouton de démarrage
du moteur (ambre) clignote. Dans
ce cas, il est possible que le moteur
démarre, mais le faire inspecter
dès que possible par un mécanicien
expérimenté, un mécanicien agréé
Mazda est recommandé.
  Si le témoin du bouton de démarrage
du moteur (vert) ne s'allume pas,
recommencer l'opération depuis
le début. S'il ne s'allume pas, faire
véri¿ er le véhicule par un mécanicien
expérimenté, un mécanicien agréé
Mazda est recommandé.
REMARQUE
  Pour changer la position de contact
sans démarrer le moteur, effectuer
les opérations suivantes après que le
témoin du bouton de démarrage du
moteur (vert) s'allume.
1. Relâcher la pédale d'embrayage
(boîte de vitesses manuelle) ou la
pédale de frein (boîte de vitesses
automatique).
2. Appuyer sur le bouton de
démarrage du moteur pour passer
à la position de contact. Le
contacteur passe successivement
dans l'ordre aux positions ACC,
ON et d'arrêt à chaque fois que
l'on appuie sur le bouton de
démarrage du moteur. Pour passer
à la position de contact à nouveau,
recommencer l'opération depuis le
début.


4–24
En cours de conduite
Démarrage/Arrêt du moteur
PRUDENCE
Ne pas se ¿ er entièrement à la fonction de prévention de roulis du véhicule.


 La fonction de prévention de roulis du véhicule est une fonction supplémentaire
qui fonctionne pendant un maximum de quatre secondes après avoir relâché la
pédale de frein et accéléré le véhicule depuis un état d'arrêt de ralenti du moteur.
Une con¿ ance excessive dans le système peut entraîner un accident inattendu si le
véhicule se mettait soudain à accélérer. Avant de commencer à conduire le véhicule,
toujours véri¿ er la sécurité des environs et utiliser le levier sélecteur, la pédale de
frein et la pédale d'accélérateur de façon appropriée. Notez que le véhicule peut se
déplacer brusquement selon sa charge ou s'il remorque quelque chose.
  Noter qu'il est possible que le véhicule se déplace brusquement une fois que la
fonction de prévention de roulement du véhicule est libérée tandis que le véhicule se
trouve dans les conditions suivantes :



 Le levier sélecteur est en position N.



 Si le levier sélecteur est passée en position N et si la pédale de frein est relâchée
tandis que la fonction i-stop est active, la force des freins est progressivement
libérée. Pour faire accélérer le véhicule, relâcher la pédale de frein une fois que
le moteur redémarre et passer le levier sélecteur dans une position autre que la
position N.
REMARQUE
  Lorsque le véhicule est arrêté sur une pente raide, la fonction de prévention de roulis
du véhicule ne s'enclenche pas car le ralenti du moteur n'a pas été arrêté.
  La réponse de la pédale de frein peut changer, un son peut être émis par les freins ou la
pédale de frein peut vibrer en raison du fonctionnement de la fonction de prévention de
roulement du véhicule. Ceci n'indique toutefois pas une anomalie.


4–26
En cours de conduite
Tableau de bord et af¿ chage
Ordinateur de bord et interrupteur INFO .............................................................. page 4-32

Af¿ chage multi-informations et interrupteur INFO.............................................. page 4-36
Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier (Sans af¿ chage multi-
informations)
L e m o d e d ' a f¿ chage peut être changé
entre l'af¿ chage du compteur totalisateur,
du compteur journalier A et du compteur
journalier B en appuyant sur le sélecteur
pendant que l'un d'eux est af¿ ché. Le
mode sélectionné sera af¿ ché.
Appuyer sur le sélecteurAppuyer sur le sélecteur
Appuyer sur le sélecteur Compteur
totalisateur
Compteur
journalier A
Compteur
journalier B
Sélecteur
REMARQUE
Lorsque le contacteur est à ACC ou
d'arrêt, les compteurs totalisateur ou
journalier ne peuvent pas être af¿ chés;
cependant, si le sélecteur est pressée
par erreur, cela peut commuter les
compteurs journaliers ou les réinitialiser,
dans une période approximative de dix
minutes dans les cas suivants:

 Une fois que le contacteur passe de
ON à d'arrêt.
  Après que la portière du conducteur
soit ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux trajets.
Une est enregistrée dans le compteur
journalier A, et l'autre dans le compteur
journalier B.
Par exemple, le compteur journalier A peut
enregistrer la distance d'un point d'origine,
et le compteur journalier B la distance à
partir de quand le plein de carburant est
fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde
cela changera l'af¿ chage au compteur
journalier B.
