6–38
Entretien
Entretien réalisable par le propriétaire
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours
être gonÀ és aux pressions de gonÀ age
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de
type différent est dangereux. Cela peut
entraîner une mauvaise maniabilité
et de mauvaises performances de
freinage; et cela peut entraîner une
perte de contrôle du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur les
quatre roues.
Utilisation des pneus de taille
incorrecte:
L'utilisation de pneus de dimensions
autres que celles recommandées
pour le véhicule (page 9-8 ) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de dimensions
spéci¿ ées pour le véhicule.
Pression de gonÀ age des pneus
PRUDENCE
Toujours garder les pneus gonÀ és à la
pression correcte:
Un sur-gonÀ age ou un sous-gonÀ age
des pneus est dangereux. Une mauvaise
tenue de route ou une défaillance
soudaine des pneus peut causer un
grave accident.
Se référer à Pneus à la page 9-8 .
Utiliser seulement un bouchon de la
valve Mazda d'origine:
Il est dangereux d'utiliser une pièce
non d'origine, car la pression de
gonÀ age de pneu correcte ne pourra
pas être maintenue si la valve de pneu
est endommagée. Si l'on conduit le
véhicule dans cet état, la pression de
gonÀ age de pneu diminuera, et un
accident grave risquera de s'ensuivre.
Ne pas utiliser de pièce qui ne soit pas
une pièce Mazda d'origine pour le
bouchon de valve.
Les pressions de gonÀ age de tous les
pneus doivent être contrôlées tous les
mois, lorsque les pneus sont froids. Les
pressions recommandées doivent être
respectées si l'on veut obtenir une conduite
et une tenue de route optimale ainsi qu'une
usure minimale des pneus.
Se référer au tableau de gonÀ age des
pneus (page 9-8 ).

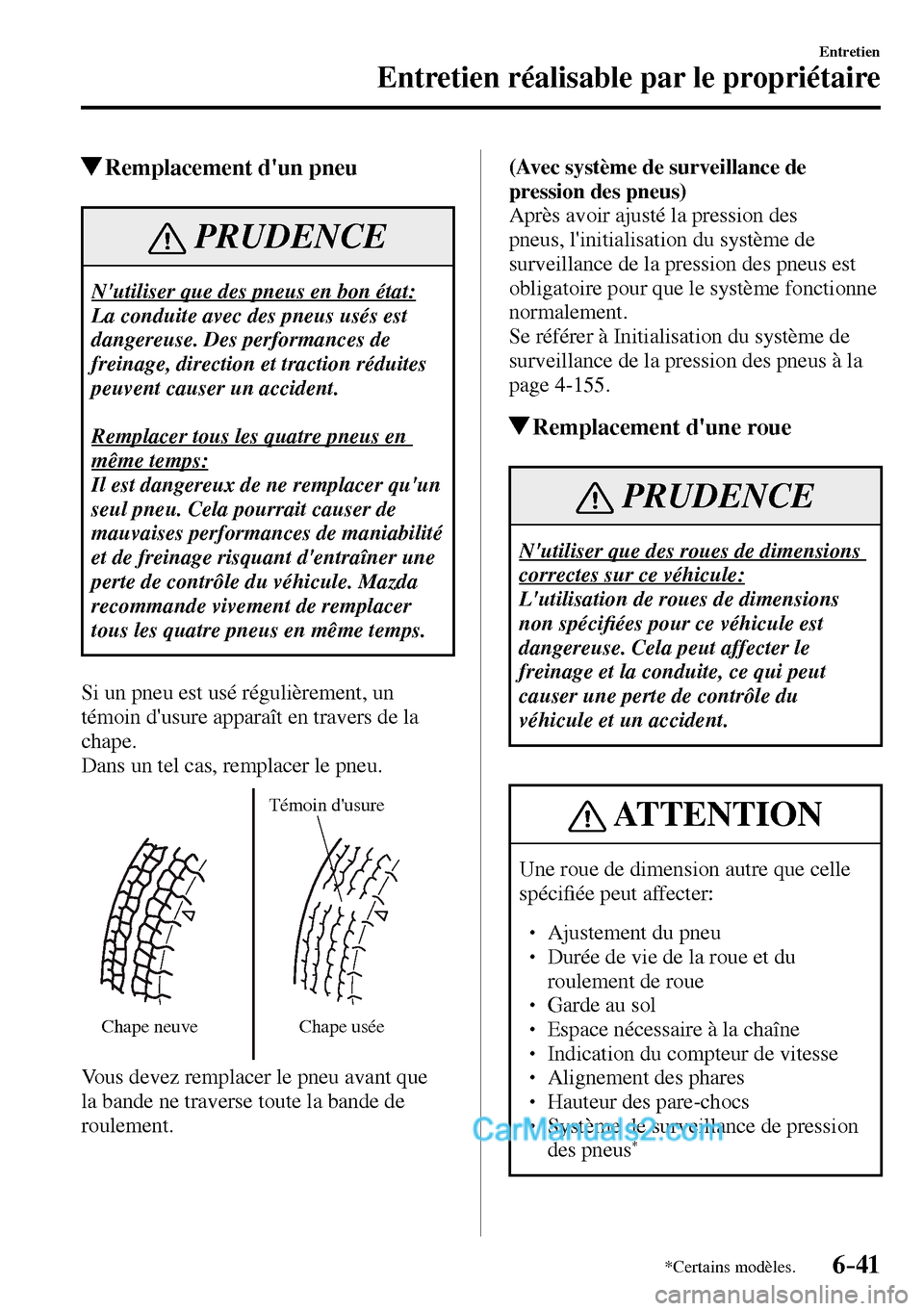

6–41
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Remplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est
dangereuse. Des performances de
freinage, direction et traction réduites
peuvent causer un accident.
Remplacer tous les quatre pneus en
même temps:
Il est dangereux de ne remplacer qu'un
seul pneu. Cela pourrait causer de
mauvaises performances de maniabilité
et de freinage risquant d'entraîner une
perte de contrôle du véhicule. Mazda
recommande vivement de remplacer
tous les quatre pneus en même temps.
Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Vous devez remplacer le pneu avant que
la bande ne traverse toute la bande de
roulement.(Avec système de surveillance de
pression des pneus)
Après avoir ajusté la pression des
pneus, l'initialisation du système de
surveillance de la pression des pneus est
obligatoire pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-155 .
Remplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spéci¿ ées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
Une roue de dimension autre que celle
spéci¿ ée peut affecter:


 Ajustement du pneu
 Durée de vie de la roue et du
roulement de roue
  Garde au sol
 Espace nécessaire à la chaîne
 Indication du compteur de vitesse
 Alignement des phares
 Hauteur des pare-chocs
 Système de surveillance de pression
des pneus *


9–6
Spéci¿ cations
Spéci¿ cations
Contenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Avec remplacement du ¿ ltre à huile 4,3 litres
Sans remplacement du ¿ ltre à huile 4,1 litres
Liquide de
refroidissement SKYACTIV-G 1.5 Modèle avec volant à gauche 5,6 litres
Modèle avec volant à droite 5,8 litres
SKYACTIV-G 2.0 Boîte de
vitesses
manuelle Modèle avec volant à
gauche 6,0 litres
Modèle avec volant à
droite 6,2 litres
Boîte de
vitesses
automatique Arabie Saoudite 6,2 litres
Modèle avec volant à
droite 6,0 litres
Sauf ci-dessus 5,9 litres
Huile de boîte de vitesses manuelle 2,0 litres
Liquide de boîte de vitesses automatique 7,2 litres
Huile de différentiel arrière 0,6 litre
Réservoir de carburant 45,0 litres
V é r i¿ er les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les
réservoirs.
Dimensions
Dénomination Spéci¿ cations du véhicule
Modèle à capote Modèle avec fastback
rétractable
Longueur hors tout 3.915 mm 3.915 mm
Largeur hors tout 1.735 mm 1.735 mm
Hauteur hors tout Véhicule avec roues de 16 pouces 1.225 mm 1.230 mm
Véhicule avec roues de 17 pouces 1.230 mm 1.235 mm
Voie avant 1.495 mm 1.495 mm
Voie arrière 1.505 mm 1.505 mm
Empattement 2.310 mm 2.310 mm
