2017 MAZDA MODEL MX-5 RF instrument panel

1Ljudreglage...........................................................................................................sidan 5-60
2Reglage för instrumentpanelbelysning................................................................. sidan 4-25
3Instrumentgrupp................................................................................................... sidan 4-22
4Farthållaromkopplare......................................................................................... sidan 4-130
5Start med tryckknapp............................................................................................. sidan 4-4
6Knapp för fällbart tak........................................................................................... sidan 3-43
7Knapp för varningsblinkers.................................................................................. sidan 4-73
8Sätesvärmaromkopplare......................................................................................... sidan 2-5
9Rattens växelpaddlar............................................................................................ sidan 4-50
0Låsspak för rattjusteringen................................................................................... sidan 3-26
AÖppningshandtag för motorhuv........................................................................... sidan 6-15
Illustrerat register
Översikt av interiören (vänsterstyrd modell)
Utrustning och montering varierar beroende på bil1-3

1Knapp för varningsblinkers.................................................................................. sidan 4-73
2Start med tryckknapp............................................................................................. sidan 4-4
3Reglage för instrumentpanelbelysning................................................................. sidan 4-25
4Ljudreglage...........................................................................................................sidan 5-60
5Instrumentgrupp................................................................................................... sidan 4-22
6Farthållaromkopplare......................................................................................... sidan 4-130
7Öppningshandtag för motorhuv........................................................................... sidan 6-15
8Bakluckeknapp..................................................................................................... sidan 3-19
9Låsspak för rattjusteringen................................................................................... sidan 3-26
0Rattens växelpaddlar............................................................................................ sidan 4-50
ASätesvärmaromkopplare......................................................................................... sidan 2-5
BKnapp för fällbart tak........................................................................................... sidan 3-43

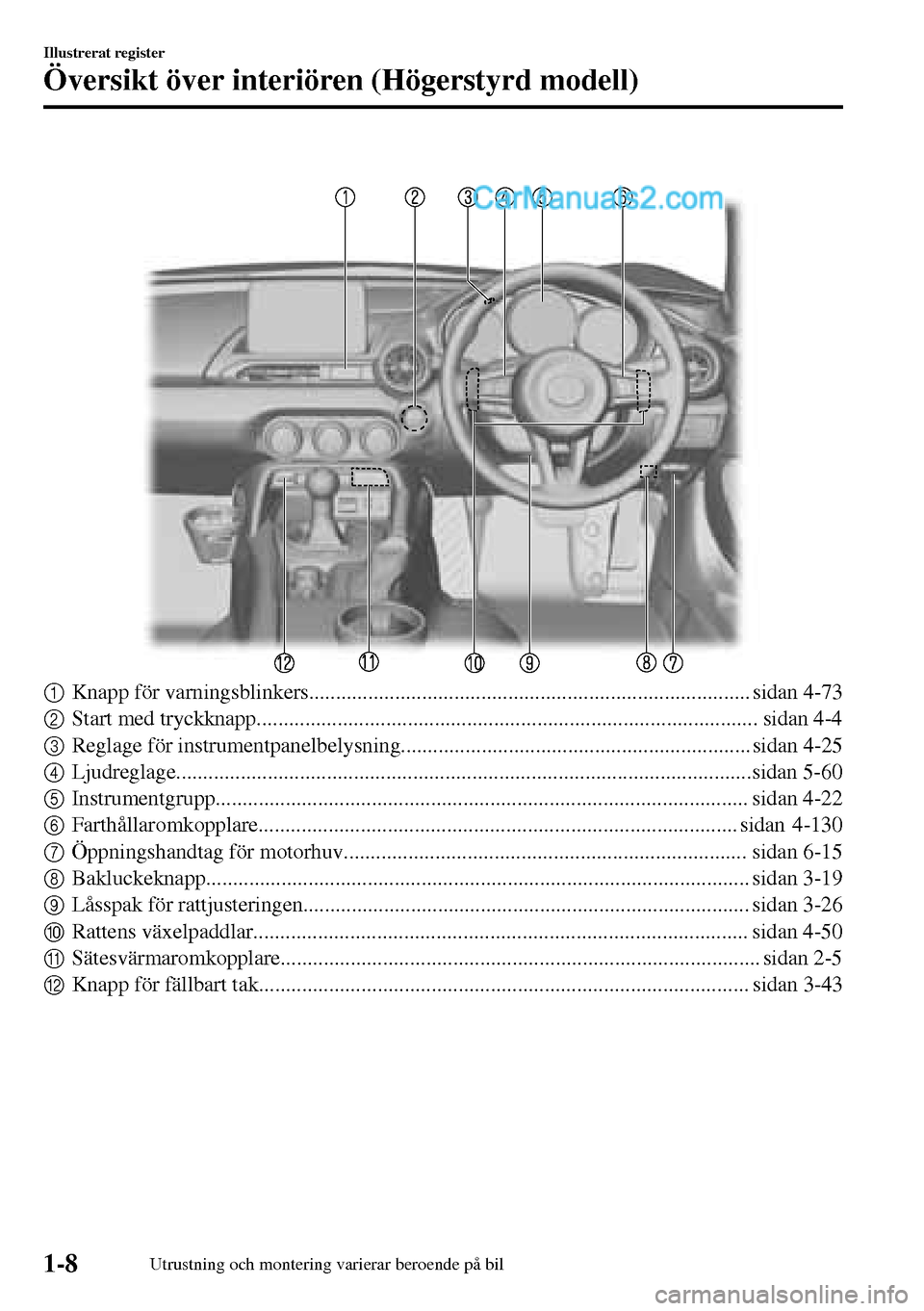

Illustrerat register
Översikt över interiören (Högerstyrd modell)
1-8Utrustning och montering varierar beroende på bil

Säkerhetsåtgärder för det kompletterande
säkerhetssystemet (SRS)
Det kompletterande säkerhetssystemet (SRS), fram och på sidorna, omfattar olika typer av
krockkuddar. Kontrollera vilken typ av krockkuddar som finns i din bil genom att
lokalisera ”SRS AIRBAG” lägesindikatorer. Dessa indikeringar finns där krockkuddarna
är monterade.
Krockkuddarna är installerade på följande ställen:

•Rattnavet (förarkrockkudde)
•Instrumentpanelen framför passageraren (passagerarkrockkudde)
•På ytterkanten av ryggstöden (sidokrockkuddar)
Det kompletterande säkerhetssystemet med krockkuddar ger bara extra skydd vid speciella
situationer, därför är det viktigt att alltid använda säkerhetsbälte:

Krockkuddar utan säkerhetsbälten ger inte tillräckligt skydd vid en eventuell kollision.
Användning av säkerhetsbälte är nödvändig för att:
•Hålla alla personer på plats så att de inte kastas in i en krockkudde som utlöses.
•Minska risken för skador vid olyckor då krockkuddar inte är till någon nytta, exempelvis
voltningar eller kollision bakifrån.
•Minska risken för olyckor vid kollisioner framifrån, snett framifrån eller från sidan som
inte är tillräckligt kraftiga för att aktivera krockkuddarna.
•Minska risken från att kastas ut ur bilen.
•Minska risken för skador på den nedre delen av kroppen och benen under en olycka
eftersom krockkuddar inte skyddar dessa delar av kroppen.
•Hålla fast föraren i ett läge som möjliggör bättre kontroll över bilen.

Om din bil även är utrustad med ett system för att avaktivera passagerarsidans
krockkudde, se System för att avaktivera passagerarsidans krockkudde (sidan 2-45)
för mer information.
Om din bil är utrustad med ett system för att avaktivera passagerarsidans krockkudde,
kommer indikeringen att lysa för att passagerarsidans krockkudde visar att systemet är AV
en viss tid efter det att tändningen slagits på.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-31

Modifiera inte det kompletterande säkerhetssystemet:
Det är farligt att modifiera komponenter eller kablage till det kompletterande
säkerhetssystemet. Du kan aktivera det oavsiktligt eller göra så att det inte fungerar.
Modifiera inte det kompletterande säkerhetssystemet. Detta innefattar montering av
beklädnad, dekaler eller något annat över krockkuddsmodulerna. Det innefattar också
montering av extra elektrisk utrustning på eller nära systemkomponenter eller
kablage. En kunnig reparatör, exempelvis en auktoriserad Mazda-reparatör, har de
specialkunskaper som krävs för att demontera och montera säten. Det är viktigt att
skydda krockkuddarnas kablage och anslutningar så att de inte löser ut av misstag
samt att kablaget för systemet för att avaktivera passagerarsidans krockkudde och
sätena förblir oskadda.
Placera inget bagage eller andra föremål under sätena:
Det är farligt att placera bagage eller andra föremål under sätena. Det kompletterande
säkerhetssystemets viktiga komponenter kan förstöras, och vid en sidokollision kanske
krockkuddarna inte löses ut, vilket kan resultera i livshotande skador. För att
förhindra att komponenter som är viktiga för det kompletterande säkerhetssystemet ska
förstöras, placera inte bagage eller andra föremål under sätena.
Kör inte en bil med trasiga komponenter till krockkuddarna/bältessträckarna:
Utlösta eller skadade krockkuddar/bältessträckare måste bytas efter den kollision som
fick dem att lösa ut eller skadade dem. Endast en kunnig reparatör, vi rekommenderar
en auktoriserad Mazda-handlare/-reparatör, kan kontrollera dessa system för att se om
de kommer att fungera vid en eventuell olycka. Att köra med en använd eller trasig
krockkudde eller bältessträckare ger dig inte tillräckligt skydd vid en olycka, vilket kan
resultera i livsfarliga skador.
Demontera inte inre krockkuddsdelar:
Det är farligt att demontera komponenter som säten, främre instrumentpanelen, ratten
som innehåller krockkuddsdelar eller sensorer. Dessa delar innehåller viktiga
komponenter till krockkuddarna. Krockkudden kan aktiveras av misstag, och ge
upphov till allvarliga skador. Låt alltid en auktoriserad Mazdaverkstad ta bort sådana
delar.
Gör dig av med kasserade krockkuddar på korrekt sätt:
Det kan vara extremt farligt om en kasserad krockkudde eller en bil med krockkuddar
inte har kasserats korrekt. Skador kan uppstå om säkerhetsprocedurerna inte följs. Låt
en kunnig reparatör, vi rekommenderar en auktoriserad Mazdaverkstad, ta hand om
krockkuddarna säkert eller skrota en bil med krockkuddar.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-35

tPassagerarsidans krockkudde
Passagerarsidans krockkudde är monterad i instrumentpanelen på passagerarsidan.
Passagerarsidans krockkudde har samma uppblåsningsmekanism som förarkrockkudden.
För mer information om utlösning av krockkuddar, se ”Utlösningskriterier för
SRS-krockkuddar” (sidan 2-42).
(Med system för att avaktivera passagerarsidans krockkudde)
Utöver detta är passagerarsidans krockkudde designade för att endast lösa ut när den sensor
som finns för passagerarsätet känner av att det sitter någon i passagerarsätet. För mer
detaljer se System för att avaktivera passagerarsidans krockkudde (sidan 2-45).
Viktig säkerhetsutrustning
SRS-krockkuddar
2-40

Bakluckeknapp
Om du vill öppna bakluckan, håller du in
bakluckeknappen tills bakluckan öppnas.
Typ A Typ B
Avbrottsknapp för inbrottsgivare*
Deaktivera inbrottsgivaren (ingår i
stöldskyddssystemet) genom att trycka på
inbrottsgivarens avbrottsknapp inom 20
sek. efter att låsknappen tryckts in, och
varningsblinkersen blinkar tre gånger.
Se Stöldskyddssystem på sidan 3-47.
ttRäckvidd
Systemet fungerar endast när föraren finns
i bilen eller inom räckvidden medan
nyckeln bärs.
Starta motorn
OBS
•Det kan gå att starta motorn även om
nyckeln är utanför bilen och extremt
nära en dörr eller ett fönster, men
starta alltid motorn från förarsätet.
Om bilen startas och nyckeln inte är i
bilen, kommer bilen inte att starta om
sedan den stängts av och tändningen
är avstängd.
•Bagageutrymmet ligger utanför
räckvidden, men om nyckeln
(sändaren) når fram kan det gå att
starta motorn.
Med nyckellöst låssystem

Invändig antenn
Räckvidd
Utan nyckellöst låssystem

Räckvidd Invändig antenn
OBS
Motorn kanske inte startar om nyckeln
är placerad på följande platser:
•Runt instrumentpanelen
•I förvaringsfacken eller mittkonsolen
ttAvbryta nyckelns funktion
Om en nyckel lämnas kvar i bilen kommer
funktionerna i den avancerade nyckeln
som lämnas kvar att kopplas bort tillfälligt
för att förhindra att bilen stjäls.
Tryck på upplåsningsknappen på den
funktionsavbrutna nyckeln i bilen för att
återställa funktionerna.
Innan du kör
Nycklar
*Vissa modeller.3-7

Räckvidd
Systemet fungerar endast när föraren finns
i bilen eller inom räckvidden medan
nyckeln bärs.
OBS
Om batterispänningen är låg, eller på
platser där det förekommer
högintensiva radiovågor eller brus, kan
räckvidden bli sämre eller kan systemet
sluta att fungera. Se Nyckellöst
låssystem på sidan 3-3 för anvisningar
om när det är dags för batteribyte.
tLåsa och låsa upp dörrar och
baklucka
80 cm
80 cm
RäckviddExteriör antenn
OBS
•Systemet kanske inte fungerar om du
är för nära fönstren eller
dörrhandtagen.
•Om nyckeln lämnas i följande
områden och du lämnar bilen kan
dörrarna låsas beroende på
radiovågornas förhållande även om
nyckeln lämnas i bilen.
•Runt instrumentpanelen
•I förvaringsfacken eller
mittkonsolen
•Bredvid en kommunikationsenhet,
exempelvis en mobiltelefon
ttÖppna bakluckan
80 cm Exteriör antenn
Räckvidd
Innan du kör
Avancerat nyckellöst låssystem
3-9

•Runt instrumentpanelen
•I förvaringsfacken eller
mittkonsolen
•Bredvid en kommunikationsenhet,
exempelvis en mobiltelefon
•Bilens utelåsningsskydd förhindrar
att du låser dig själv ute från bilen.
Båda dörrar, bakluckan och
tanklocket låses upp automatiskt om
de låses med hjälp av
centrallåsningssystemet med någon
dörr eller bakluckan öppen.
Om båda dörrar stängs och bakluckan
är öppen kommer båda dörrar och
tanklocket att låsas.
•(Dörrupplåsningssystem
(styrsystem) med
kollisionsavkänning)
*
Detta system låser automatiskt upp
dörrar, bakluckan och tanklocket vid
en olycka så att passagerarna genast
kan komma ut ur bilen och inte blir
faststängda inne i den. Om
tändningen är på och bilen utsätts för
en så kraftig kollision att
krockkuddarna utlöses, låses båda
dörrar, bakluckan och tanklocket upp
automatiskt cirka 6 sekunder efter
olyckan.
Det kan hända att dörrar, bakluckan
och tanklocket inte låses upp
beroende på hur kraftig stöt det blir,
samt andra förhållanden, vid
kollisionen.
Om batteriet eller något dörrelaterat
system inte fungerar kommer dörrar,
bakluckan och tanklocket inte att
låsas upp.
•När en dörr öppnas kommer
elfönsterhissen att sänka sidorutan
något. När en dörr stängs kommer
elfönsterhissen att stänga sidorutan
automatiskt. Detta är en funktion för
att förbättra tätningen och innebär
inte att det är ett problem.
Om batteriet har kopplats loss vid
service på bilen eller av annan
anledning, stänger eller öppnar inte
elfönsterhissen fönstret helt
automatiskt. Om elfönsterhissen inte
öppnar eller stänger måste den
automatiska mekanismen för
öppning/stängning av fönstren
nollställas.
Se Manövrering av elfönsterhissar på
sidan 3-30.
tLåsa, låsa upp med extranyckeln
Båda dörrar, bakluckan och tanklocket
låses automatiskt när förardörren låses
med extranyckeln. Båda låses också upp
när förardörren låses upp med
extranyckeln.
Extranyckeln vrids framåt för att låsa och
bakåt för att låsa upp.
LåsLås upp
Innan du kör
Dörrar och lås
*Vissa modeller.3-11
