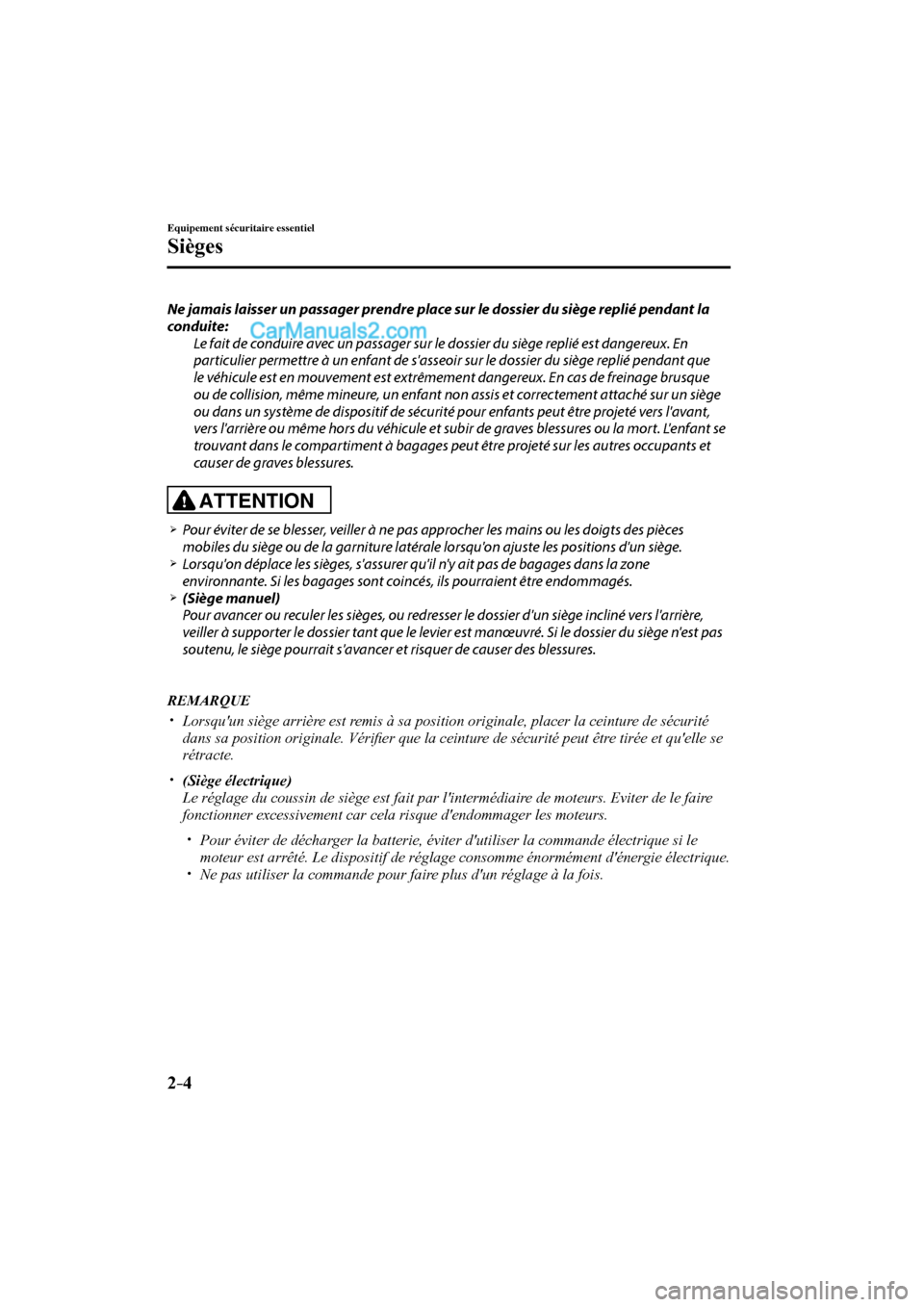

2–4
Equipement sécuritaire essentiel
Sièges
Ne jamais laisser un passager prendre place sur le dossier du siège replié pendant la
conduite:
Le fait de conduire avec un passager sur le dossier du siège replié est dangereux. En
particulier permettre à un enfant de s'asseoir sur le dossier du siège replié pendant que
le véhicule est en mouvement est extrêmement dangereux. En cas de freinage brusque
ou de collision, même mineure, un enfant non assis et correctement attaché sur un siège
ou dans un système de dispositif de sécurité pour enfants peut être projeté vers l'avant,
vers l'arrière ou même hors du véhicule et subir de graves blessures ou la mort. L'enfant se
trouvant dans le compartiment à bagages peut être projeté sur les autres occupants et
causer de graves blessures.

ATTENTION
 


 Pour éviter de se blesser, veiller à ne pas approcher les mains ou les doigts des pièces
mobiles du siège ou de la garniture latérale lorsqu'on ajuste les positions d'un siège.
 


 Lorsqu'on déplace les sièges, s'assurer qu'il n'y ait pas de bagages dans la zone
environnante. Si les bagages sont coincés, ils pourraient être endommagés.
 


 (Siège manuel) 
 Pour avancer ou reculer les sièges, ou redresser le dossier d'un siège incliné vers l'arrière,
veiller à supporter le dossier tant que le levier est manœuvré. Si le dossier du siège n'est pas
soutenu, le siège pourrait s'avancer et risquer de causer des blessures.
 



REMARQUE
 


 Lorsqu'un siège arrière est remis à sa position originale, placer la ceinture de sécurité
dans sa position originale. Vérifi er que la ceinture de sécurité peut être tirée et qu'elle se
rétracte.
 
 (Siège électrique) 
 Le réglage du coussin de siège est fait par l'intermédiaire de moteurs. Eviter de le faire
fonctionner excessivement car cela risque d'endommager les moteurs.
 


 Pour éviter de décharger la batterie, éviter d'utiliser la commande électrique si le
moteur est arrêté. Le dispositif de réglage consomme énormément d'énergie électrique.
 


 Ne pas utiliser la commande pour faire plus d'un réglage à la fois.

CX-9_8FS8-FC-16K_Edition2.indb 4CX-9_8FS8-FC-16K_Edition2.indb 42017/01/21 15:34:282017/01/21 15:34:28

2–5
Equipement sécuritaire essentiel
Sièges
Siège avant
Fonctionnement des sièges

Fonctionnement électrique


Réglage longitudinal du siège
(Siège manuel)
Pour déplacer un des sièges vers l'avant ou vers l'arrière, tirer le levier vers le haut et faire
coulisser le siège à la position désirée et relâcher le levier.
S'assurer que le levier retourne à sa position originale et que le siège est verrouillé en place
en le poussant vers l'avant et vers l'arrière.
(Siège électrique)
Pour faire coulisser le siège, déplacer la commande située du côté extérieur du siège vers
l'avant ou vers l'arrière et la maintenir dans cette position. Relâcher la commande lorsque le
siège est à la position désirée.

Réglage de la hauteur (Siège du conducteur)
(Siège manuel)
Pour régler la hauteur du siège, déplacer le levier vers le haut ou vers le bas.
(Siège électrique)
Pour régler la hauteur du siège, déplacer l'interrupteur vers le haut ou vers le bas.
CX-9_8FS8-FC-16K_Edition2.indb 5CX-9_8FS8-FC-16K_Edition2.indb 52017/01/21 15:34:282017/01/21 15:34:28

2–6
Equipement sécuritaire essentiel
Sièges
*Certains modèles.
Réglage de l'inclinaison du dossier
(Siège manuel)
Pour changer l'angle d'inclinaison du dossier, se pencher légèrement vers l'avant tout en
soulevant le levier. Se pencher ensuite vers l'arrière jusqu'à la position désirée et relâcher le
levier.
S'assurer que le levier retourne à sa position originale et que le dossier est verrouillé en
place en le poussant vers l'avant et vers l'arrière.
(Siège électrique)
Pour changer l'angle du dossier de siège, appuyer sur l'avant ou l'arrière de la commande
d'inclinaison. Relâcher la commande lorsque le siège est à la position désirée.

Réglage du support lombaire (Siège électrique du conducteur)
Pour augmenter la fermeté du dossier, presser et maintenir la partie avant de l'interrupteur
jusqu'à ce que la fermeté désirée soit obtenue, puis relâcher l'interrupteur.
Appuyer sur la partie arrière de l'interrupteur pour diminuer la fermeté.
Chauffage de siège *
Les sièges avant sont chauffés
électriquement. Le contacteur doit être mis
sur ON.
Appuyer sur l'interrupteur de chauffage
du siège lorsque le contacteur est mis sur
ON pour activer le chauffage du siège. Les
témoins s'allument lorsque le chauffage du
siège est en marche. Le mode change de
la manière suivante à chaque fois que l'on
appuie sur l'interrupteur de chauffage de
siège.

Hors
circuit
Haut
Moye
n
Bas

PRUDENCE
Se montrer prudent lors de l'utilisation
du chauff age de siège:
La chaleur du chauff age de siège peut
être trop forte pour certaines personnes,
comme indiqué ci-après, et peut
entraîner des brûlures au premier degré.
 


 Bébés, jeunes enfants, personnes
âgées et à mobilité réduite
 


 Les personnes à la peau délicate



 Les personnes extrêmement
fatiguées
 


 Les personnes qui sont ivres



 Les personnes qui prennent
des hypnotiques, tels que des
somnifères, ou des médicaments
contre le rhume

Ne pas utiliser le chauff age de siège
lorsque des objets disposant d'une
grande capacité de rétention de
l'humidité, tels qu'une couverture ou un
coussin, sont placés sur le siège:
Le siège peut chauff er de manière
excessive et entraîner des brûlures au
premier degré.

CX-9_8FS8-FC-16K_Edition2.indb 6CX-9_8FS8-FC-16K_Edition2.indb 62017/01/21 15:34:282017/01/21 15:34:28

2–7
Equipement sécuritaire essentiel
Sièges
*Certains modèles.
Ne pas utiliser le chauff age de siège
même lors d'une courte sieste dans le
véhicule:
Le siège peut chauff er de manière
excessive et entraîner des brûlures au
premier degré.

Ne pas placer d'objets lourds aux bords
tranchants sur le siège et ne pas insérer
d'aiguilles ou d'épingles dans le siège:
Le siège risque de chauff er de manière
excessive et d'entraîner des blessures
mineures.

ATTENTION
Ne pas utiliser de solvants organiques
pour nettoyer le siège. Sinon, on
pourrait endommager le la surface du
siège et le chauff age.

REMARQUE




 Si le contacteur est mis sur la position
d'arrêt pendant que le chauffage de
siège fonctionne (Haut, Moyen ou
Bas), puis qu'il est mis à nouveau sur
ON, le chauffage de siège fonctionnera
automatiquement à la température qui
était réglée avant que le contacteur ait
été mis sur la position d'arrêt.
 


 Utiliser le chauffage de siège lorsque
le moteur tourne. Laisser le chauffage
de siège en marche pendant de longues
périodes lorsque le moteur ne tourne
pas peut résulter en ce que la charge de
la batterie soit complètement épuisée.
 


 La température du chauffage de
siège ne peut être ajustée au-delà
des réglages Haut, Moyen ou Bas: le
chauffage de siège est en effet contrôlé
par un thermostat.

Mémorisation de la position de
conduite *
La position de conduite souhaitée peut-être
rappelée une fois celle-ci programmée.
Les positions de conduite suivantes
peuvent être programmées.
 


 Position du siège conducteur (position
longitudinale, réglage de hauteur,
inclinaison du dossier)
  Se référer à Fonctionnement des sièges à
la page 2-5 .
 


 Affi chage de conduite active (position,
luminosité, informations affi chées)

 Se référer à Affi chage de conduite active
à la page 4-30 .

ATTENTION
Ne pas mettre les doigts ou les mains
autour du bas du siège alors que la
fonction mémoire de siège est en
cours de fonctionnement. Le siège se
déplace automatiquement quand la
fonction mémoire du siège est en cours
de fonctionnement et les doigts ou les
mains pourraient se trouver coincer et
être blessés.


Touche SET

La position de conduite peut être
programmée ou actionnée en utilisant les
boutons situés sur le côté du siège ou la
clé.
CX-9_8FS8-FC-16K_Edition2.indb 7CX-9_8FS8-FC-16K_Edition2.indb 72017/01/21 15:34:292017/01/21 15:34:29

2–8
Equipement sécuritaire essentiel
Sièges
REMARQUE
 


 Des positions de sièges personnalisées
peuvent être mémorisées aux 2 boutons
de programmation disponibles sur
le côté du siège du conducteur, plus
une position de siège pour chaque clé
enregistrée.
 


 Si le véhicule a effectué un entretien
et que les câbles de batterie ont
été débranchés, les positions
mémorisées du siège ont été effacées.
Reprogrammer les positions du siège.

Programmation
1. Veiller à ce que le frein de
stationnement soit appliqué.
2. S'assurer que le levier sélecteur est en
position P.
3. Démarrer le moteur.
4. Ajuster le siège et l'affi chage de
conduite active selon la position de
conduite souhaitée.
5. Appuyer sur le bouton SET du siège
jusqu'à ce qu'un bip sonore retentisse
une fois.
6. Effectuer l'un des réglages suivants
dans les 5 secondes après avoir
accompli l'étape 5 ci-dessus:

 


 Programmation avec un bouton sur
le côté du siège

 Appuyer sur le bouton à programmer,
soit le bouton 1 soit le bouton 2,
jusqu'à ce qu'un bip sonore retentisse
une fois.
 


 Programmation avec la clé 
 Appuyer sur le bouton de la clé
jusqu'à ce qu'un bip sonore retentisse
une fois.

REMARQUE
Si un bip sonore retentit trois fois,
l'opération est annulée.

Pour déplacer la position de conduite
sur une position programmée
(Avec un bouton sur le côté du siège)
1. Veiller à ce que le frein de
stationnement soit appliqué.
2. S'assurer que le levier sélecteur est en
position P.
3. Démarrer le moteur.
4. Appuyer sur le bouton de
programmation pour retrouver
la position de conduite souhaitée
(bouton 1 ou 2).
5. Un bip sonore retentit lorsque le
réglage de la position de conduite est
terminé.


REMARQUE
 


 Si le mouvement de la position de
conduite n'est pas changé, seul le bip
sonore retentit.
 


 Une position de siège peut être rappelée
même si le moteur n'est pas en marche.
 


 Le réglage de la position de conduite
est annulé dans les cas suivants:
 


 L'un quelconque des interrupteurs de
réglage de siège est actionnée.
 


 La touche SET est enfoncée.



 Le bouton de programmation 1 ou 2
a été pressé.
 


 Le bouton ou de la clé a été
actionné.
 


 Le véhicule commence à se déplacer.



 L'affi chage de conduite active est
ajusté.


CX-9_8FS8-FC-16K_Edition2.indb 8CX-9_8FS8-FC-16K_Edition2.indb 82017/01/21 15:34:292017/01/21 15:34:29

2–9
Equipement sécuritaire essentiel
Sièges
(En utilisant une clé programmée)
1. Déverrouiller les portières en appuyant
sur un interrupteur de commande ou le
bouton
de la clé.
2. Une fois que les portières ont été
déverrouillées, le réglage de la
position du siège commence dans les
40 secondes suivant l'ouverture de la
portière du conducteur, et un bip sonore
retentit lorsque l'opération est terminée.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. S'assurer que le levier sélecteur est en
position P.
5. Démarrer le moteur.
6. L'ajustement de l'affi chage de conduite
active commence.

REMARQUE
 


 S'il n'y a aucun mouvement de la
position de conduite, aucun bip sonore
ne retentit.
 


 Le réglage de la position de conduite
est annulé dans les cas suivants:
 


 L'un quelconque des interrupteurs de
réglage de siège est actionnée.
 


 La touche SET est enfoncée.



 Le bouton de programmation 1 ou 2
a été pressé.
 


 Le bouton ou de la clé a été
actionné.
 


 Le véhicule commence à se déplacer.



 L'affi chage de conduite active est
ajusté.


Effacer les positions de conduite
mémorisées
(Effacement des positions de conduite
programmées par clé)
1. Mettre le contacteur sur OFF.
2. Appuyer sur le bouton SET sur le côté
du fauteuil jusqu'à ce qu'un bip sonore
retentisse une fois.
3. Lorsque le bip sonore retentit, appuyer
sur le bouton
de la clé dans les
5 secondes jusqu'à ce que le bip sonore
retentisse une fois.

REMARQUE
Si un bip sonore retentit trois fois,
l'opération est annulée.

CX-9_8FS8-FC-16K_Edition2.indb 9CX-9_8FS8-FC-16K_Edition2.indb 92017/01/21 15:34:292017/01/21 15:34:29

2–10
Equipement sécuritaire essentiel
Sièges
Deuxième rangée de siège
Fonctionnement des sièges


Réglage longitudinal du siège (ajustement avant/arrière)
Pour déplacer un des sièges vers l'avant ou vers l'arrière, tirer le levier vers le haut et faire
coulisser le siège à la position désirée et relâcher le levier.
S'assurer que le levier retourne à sa position originale et que le siège est verrouillé en place
en le poussant vers l'avant et vers l'arrière.

Réglage de l'inclinaison du dossier
Pour changer l'angle d'inclinaison du dossier, se pencher légèrement vers l'avant tout en
soulevant le levier. Se pencher ensuite vers l'arrière jusqu'à la position désirée et relâcher le
levier.
Le levier peut également être utilisé pour rabaisser les sièges.
Se référer à Comment rabattre la deuxième rangée de sièges à la page 2-13 .
S'assurer que le levier retourne à sa position originale et que le dossier est verrouillé en
place en le poussant vers l'avant et vers l'arrière.

Accès à la troisième rangée de siège
Pour accéder aux sièges de la troisième rangée, tirer le levier sur le côté de l'appui-tête pour
replier le dossier et glisser le siège vers l'avant.
Se référer à Comment accès à la troisième rangée de siège à la page 2-11 .
S'assurer que le levier retourne à sa position originale et que le dossier est verrouillé en
place en le poussant vers l'avant et vers l'arrière.
CX-9_8FS8-FC-16K_Edition2.indb 10CX-9_8FS8-FC-16K_Edition2.indb 102017/01/21 15:34:292017/01/21 15:34:29

2–11
Equipement sécuritaire essentiel
Sièges
Accoudoir
L'accoudoir au centre du dossier de la
deuxième rangée de sièges peut être relevé
ou utilisé (si aucun passager n'est installé
au centre du siège).



PRUDENCE
Ne jamais mettre vos mains et vos
doigts autour des pièces mobiles du
siège et de l'accoudoir:
Mettre vos mains et vos doigts autour
des pièces mobiles du siège et de
l'accoudoir est dangereux car ils
pourraient être blessés.

ATTENTION
S'assurer que tous les câbles connectés
au port d'alimentation USB de la boîte
d'accoudoir sont rangés dans celle-ci
lorsque l'accoudoir est replié.
Si les câbles ne sont pas rangés dans
la boîte d'accoudoir, les câbles et les
dispositifs de connexion pourraient
être endommagés lorsque l'accoudoir
est replié.

Accès à la troisième rangée de
siège
Les occupants peuvent monter et
descendre facilement de la troisième
rangée de sièges en faisant glisser la
deuxième rangée vers l'avant.
PRUDENCE
S'assurer que personne ne se trouve
dans la deuxième rangée de siège avant
d'utiliser les leviers:
Ne pas vérifi er si des personnes se
trouvent dans la deuxième rangée de
siège avant de replier les dossiers à
l'aide des leviers représente un danger.
L'espace de la deuxième rangée de
siège est diffi cile à voir depuis l'arrière
du véhicule. Utiliser les leviers sans
vérifi er peut causer des blessures à un
occupant lorsque le dossier du siège se
rabat brusquement vers l'avant.

CX-9_8FS8-FC-16K_Edition2.indb 11CX-9_8FS8-FC-16K_Edition2.indb 112017/01/21 15:34:302017/01/21 15:34:30
