2017 MAZDA MODEL CX-5 ECO mode

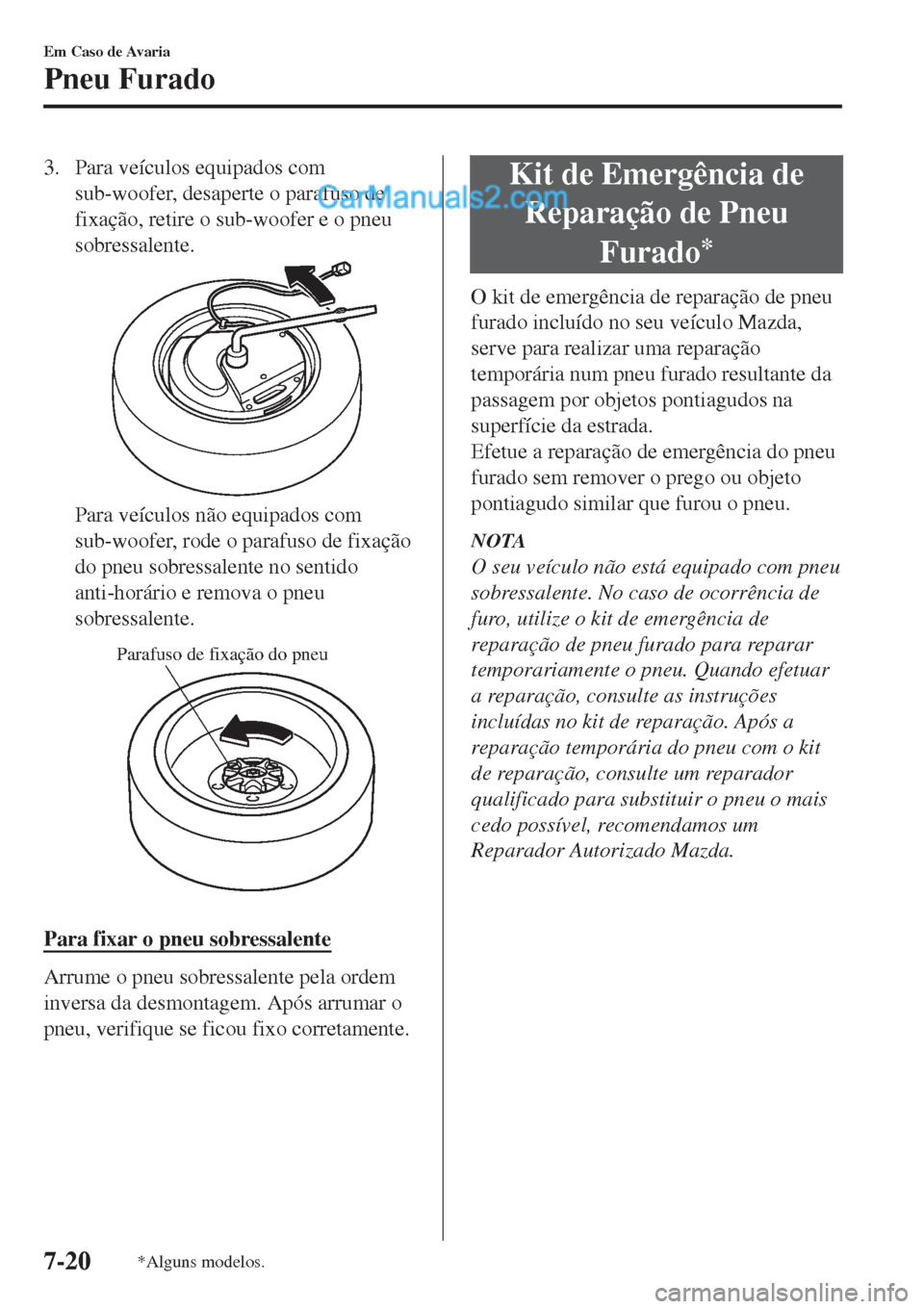

3. Para veículos equipados com
sub-woofer, desaperte o parafuso de
fixação, retire o sub-woofer e o pneu
sobressalente.
Para veículos não equipados com
sub-woofer, rode o parafuso de fixação
do pneu sobressalente no sentido
anti-horário e remova o pneu
sobressalente.
Parafuso de fixação do pneu
Para fixar o pneu sobressalente
Arrume o pneu sobressalente pela ordem
inversa da desmontagem. Após arrumar o
pneu, verifique se ficou fixo corretamente.
Kit de Emergência de
Reparação de Pneu
Furado
*
O kit de emergência de reparação de pneu
furado incluído no seu veículo Mazda,
serve para realizar uma reparação
temporária num pneu furado resultante da
passagem por objetos pontiagudos na
superfície da estrada.
Efetue a reparação de emergência do pneu
furado sem remover o prego ou objeto
pontiagudo similar que furou o pneu.
NOTA
O seu veículo não está equipado com pneu
sobressalente. No caso de ocorrência de
furo, utilize o kit de emergência de
reparação de pneu furado para reparar
temporariamente o pneu. Quando efetuar
a reparação, consulte as instruções
incluídas no kit de reparação. Após a
reparação temporária do pneu com o kit
de reparação, consulte um reparador
qualificado para substituir o pneu o mais
cedo possível, recomendamos um
Reparador Autorizado Mazda.
Em Caso de Avaria
Pneu Furado
7-20*Alguns modelos.

Indicador Aviso
Luz Avisadora do Óleo
do MotorEsta luz avisadora indica que a pressão do óleo do motor é baixa.
CUIDADO
Não mantenha o motor ligado se a pressão do óleo for baixa. Caso contrário, poderá
resultar em graves danos no motor.
Se a luz ligar ou se a indicação de aviso for indicada durante a condução:
1. Conduza o veículo para o lado da estrada e estacione em segurança numa superfí-
cie horizontal afastado da via de circulação.
2. Desligue o motor e espere 5 minutos para o óleo drenar de volta para o cárter.
3. Inspecione o nível do óleo do motor. (página 6-30) Se for baixo, adicione a quan-
tidade apropriada de óleo do motor tendo atenção para não adicionar demasiado
óleo.
CUIDADO
Não mantenha o motor ligado se o nível de óleo for baixo. Caso contrário, poderá
resultar em graves danos no motor.
4. Ligue o motor e verifique a luz avisadora.

Se a luz permanecer ligada mesmo depois do nível de óleo estar normal ou depois de
acrescentar óleo, desligue imediatamente o motor e solicite o reboque do seu veículo
e dirija-se a um reparador qualificado, recomendamos um Reparador Autorizado
Mazda.
(Vermelha)
Luz Avisadora/Indica-
ção de Aviso de Tempe-
ratura Elevada do Líqui-
do de Arrefecimento do
Motor
*
A luz pisca quando a temperatura do líquido de arrefecimento do motor for extrema-
mente elevada e liga permanentemente quando a temperatura do líquido de arrefeci-
mento do motor aumentar ainda mais.
Procedimento
Luz a piscar
Conduza cuidadosamente para reduzir a carga do motor até encontrar um local seguro
para parar o veículo e permita que o motor arrefeça.
Luz ligada permanentemente
A luz ligada permanentemente significa a possibilidade de sobreaquecimento. Esta-
cione imediatamente o veículo num local seguro e desligue o motor.
Consulte Sobreaquecimento na página 7-39.
CUIDADO
Não conduza o veículo com a luz avisadora de temperatura elevada do líquido de arre‐
fecimento do motor ligada. Caso contrário poderá danificar o motor.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-48*Alguns modelos.

Indicador Aviso
Indicação de Avaria da
Direção Assistida*
A mensagem é indicada se a direção assistida elétrica tiver uma avaria.
Se a mensagem for indicada, pare o veículo num local seguro e não mexa no volante.
Não existe qualquer problema se a mensagem no ecrã se desligar após um certo tem-
po. Consulte um reparador qualificado, recomendamos um Reparador Autorizado
Mazda, se a mensagem for visualizada constantemente.
NOTA
•Se a mensagem for visualizada, a direção assistida não irá funcionar normalmen-
te. Neste caso, continua a ser possível operar o volante, contudo, irá sentir a dire-
ção mais pesada do que o normal ou uma certa vibração quando o volante é ma-
nobrado.
•Rodar repetidamente o volante para a esquerda e para a direita com o veículo pa-
rado ou em movimento extremamente lento irá provocar a passagem do sistema da
direção assistida ao modo de proteção, fazendo sentir a direção mais pesada, não
significando contudo a existência de avaria. Se tal acontecer, estacione o veículo
com segurança e espere alguns minutos para o sistema voltar à normalidade.
Luz Indicadora de Ava-
ria da Direção Assistida*
A luz acende/pisca se a direção assistida elétrica tiver uma avaria.
Se a luz acender/piscar, pare o veículo num local seguro e não mexa no volante. Não
há qualquer problema se a luz desligar após um momento. Consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda se a luz acender/piscar
continuamente.
NOTA
•Se a luz indicadora ligar/piscar, a direção assistida não irá funcionar normalmen-
te. Se isto acontecer, continua a ser possível operar o volante, contudo, irá sentir a
direção mais pesada do que o normal ou uma certa vibração quando o volante é
manobrado.
•Rodar repetidamente o volante para a esquerda e para a direita com o veículo pa-
rado ou em movimento extremamente lento irá provocar a passagem do sistema da
direção assistida ao modo de proteção, fazendo sentir a direção mais pesada, não
significando contudo a existência de avaria. Se tal acontecer, estacione o veículo
com segurança e espere alguns minutos para o sistema voltar à normalidade.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-49

Indicador Aviso
(Vermelha)
Luz Avisadora de
Pedido de Operação
do Pedal dos Tra-
vões
*
Quando apenas pisca
Pisca se existir a possibilidade do veículo não ser mantido parado pela função AUTO-
HOLD, como por exemplo, em subidas com inclinação acentuada. Pressione e mantenha
pressionado o pedal dos travões.
Quando a luz avisadora a piscar e o aviso sonoro são ativados ao mesmo tempo
Se existir uma avaria no sistema, a luz avisadora pisca e o aviso sonoro é ativado durante
cerca de cinco segundos. Se a luz avisadora piscar e o aviso sonoro for ativado, pressione
imediatamente o pedal dos travões, desative a função AUTOHOLD e de seguida, contacte
um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
AV I S O
Se a luz avisadora piscar e o aviso sonoro for ativado durante a utilização da função AUTO‐
HOLD, pressione imediatamente o pedal dos travões:
Se a função AUTOHOLD for forçosamente cancelada, o veículo poderá mover-se inespera‐
damente e resultar num acidente.
Luz Indicadora/Indi-
cação do Travão de
Estacionamento Elé-
trico (EPB)Esta luz avisadora possui as seguintes funções:
Avisador do travão de estacionamento/Inspeção da luz indicadora
A luz liga quando o travão de estacionamento elétrico (EPB) é acionado com a ignição na
posição START ou ON. Desliga quando o travão de estacionamento elétrico (EPB) é li-
bertado.
Quando a ignição está ligada
Se a luz permanecer ligada, mesmo com o interruptor do travão de estacionamento elétri-
co (EPB) libertado, consulte um reparador qualificado, recomendamos um Reparador Au-
torizado Mazda.
Quando a luz pisca
A luz pisca se o travão de estacionamento elétrico (EPB) tiver uma avaria. Se a luz per-
manecer a piscar, mesmo com o interruptor do travão de estacionamento elétrico (EPB)
operado, consulte um reparador qualificado o mais cedo possível, recomendamos um Re-
parador Autorizado Mazda.
Luz de Verificação
do MotorSe esta luz ligar enquanto conduz, o seu veículo pode ter uma avaria. É importante que
tenha atenção às condições de condução quando a luz ligou, consulte um reparador quali-
ficado, recomendamos um Reparador Autorizado Mazda.
A luz avisadora de verificação do motor pode ligar nos seguintes casos:•O sistema elétrico do motor está avariado.•O sistema de controlo de emissões está avariado.•O nível de combustível está muito baixo ou o depósito está quase vazio.
Se a luz avisadora de verificação do motor permanecer ligada ou piscar continuamente,
não conduza a alta velocidade e consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda o mais breve possível.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-52*Alguns modelos.

Indicador Aviso
Luz Avisadora/Indi-
cação de Aviso da
Caixa de Velocida-
des Automática
*
A indicação/luz liga se existir uma avaria na caixa de velocidades.
CUIDADO
Se a luz avisadora/indicação de aviso da caixa de velocidades automática ligar, isso signifi‐
ca que existe uma avaria elétrica na caixa de velocidades. Se continuar a conduzir o seu
Mazda nestas condições poderá danificar a caixa de velocidades. Consulte um reparador
qualificado o mais cedo possível, recomendamos um Reparador Autorizado Mazda.
Luz avisadora
4WD*
É indicado “Avaria no sistema 4WD"
A indicação é visualizada nas seguintes condições. O sistema poderá estar avariado. Soli-
cite a inspeção do seu veículo num reparador qualificado, recomendamos um Reparador
Autorizado Mazda.
•Quando existir uma avaria no sistema 4WD.•Quando existir uma grande diferença entre o tamanho dos pneus dianteiros e traseiros.
É indicado “carga elevada no sistema 4WD”
A indicação é visualizada nas seguintes condições. Estacione o veículo num local seguro,
verifique que a luz avisadora desliga e, em seguida, conduza o veículo. Consulte um repa-
rador qualificado, recomendamos um Reparador Autorizado Mazda, se a indicação for vi-
sualizada constantemente.
•Quando a temperatura do óleo do diferencial é excessivamente elevada.•Quando existir uma grande diferença entre a rotação das rodas dianteiras e traseiras, tal
como ao tentar retirar o veículo da lama.
Luz Avisadora
4WD*
Quando a ignição está ligada
A luz liga nas seguintes condições. O sistema poderá estar avariado. Solicite a inspeção
do seu veículo num reparador qualificado, recomendamos um Reparador Autorizado
Mazda.
•Quando existir uma avaria no sistema 4WD.•Quando existir uma grande diferença entre o tamanho dos pneus dianteiros e traseiros.
Quando a luz pisca
Estacione o veículo num local seguro. Após alguns instantes, se a luz avisadora parar de
piscar, poderá continuar a conduzir. Se a luz não parar de piscar, consulte um técnico qua-
lificado, recomendamos um Reparador Autorizado Mazda.
•Quando a temperatura do óleo do diferencial é excessivamente elevada.•Quando existir uma grande diferença entre a rotação das rodas dianteiras e traseiras, tal
como ao tentar retirar o veículo da lama.
(Liga)
Luz Indicadora
TCS/DSCSe a luz permanecer ligada, o TCS, DSC ou o sistema de assistência à travagem poderão
estar avariados, não funcionando corretamente. Dirija-se a um reparador qualificado, re-
comendamos um Reparador Autorizado Mazda.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-53

Indicador Aviso
Luz Avisadora dos
Airbags/Pré-tenso-
res dos Cintos de
SegurançaQuando a luz liga de forma intermitente, permanece ligada ou não liga de todo com o in-
terruptor da ignição na posição ON, indica a existência de uma avaria no sistema. Se ocor-
rer algum destes sintomas, consulte um Reparador Autorizado Mazda o mais cedo possí-
vel. O sistema pode não funcionar em caso de acidente.AV I S O
Nunca modifique os sistemas de airbags/pré-tensores e consulte sempre um reparador
qualificado, recomendamos um Reparador Autorizado Mazda para efetuar as reparações e
a manutenção dos sistemas:
É perigoso modificar os componentes ou ligações do sistema. Um airbag/pré-tensor poderá
ser ativado ou ficar inoperacional acidentalmente, o que pode causar ferimentos graves ou
até a morte.
(A piscar)
Luz Avisadora do
Sistema de Monito-
rização da Pressão
dos Pneus
*
Se o sistema de monitorização da pressão dos pneus tiver uma avaria, a luz avisadora da
pressão dos pneus pisca. Solicite a inspeção do seu veículo num reparador qualificado o
mais cedo possível, recomendamos um Reparador Autorizado Mazda.
AV I S O
Se a luz avisadora do sistema de monitorização da pressão dos pneus ligar ou piscar, ou se
for ouvido o sinal sonoro, diminua imediatamente a velocidade do veículo e evite mano‐
bras e travagens bruscas:
Se a luz avisadora do sistema de monitorização da pressão dos pneus ligar ou piscar, ou se
o sinal sonoro for ouvido, é perigoso conduzir o veículo a alta velocidade ou efetuar mano‐
bras ou travagens bruscas. O comportamento do veículo pode piorar e resultar num aci‐
dente.
Para determinar se um pneu está furado ou possui uma pequena fuga, coloque-se numa
posição segura onde possa
verificar visualmente a condição do pneu, e determinar se pos‐
sui ar suficiente para prosseguir viagem até à estação de serviço mais próxima e a um repa‐
rador qualificado para inspecionar o sistema, recomendamos um Reparador Autorizado
Mazda.
Não ignore a luz avisadora TPMS:
É perigoso ignorar a luz avisadora TPMS, mesmo que conheça o motivo pelo qual a luz está
ligada. Resolva o problema o mais cedo possível antes de se tornar numa situação mais
grave que possa originar a uma falha do pneu e consequentemente a um grave acidente.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-54*Alguns modelos.

Indicador Aviso
(Amber)
Indicação de Aviso
KEY
*
É indicado “Avaria no Sistema de Entrada Sem Chave"
Esta mensagem é indicada se o sistema de entrada de chave avançada e o botão de arran-
que do motor estiverem avariados.
Consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
CUIDADO
Se a mensagem for indicada, ou se a luz indicadora do botão de arranque do motor (am‐
ber) piscar, o motor poderá não ligar. Se não for possível ligar o motor, tente ligá-lo através
do procedimento de emergência e solicite a inspeção do veículo o mais cedo possível num
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Consulte Operação de Emergência para Ligar o Motor na página 4-12.
É indicado "Desligar Interruptor Ignição"
Esta mensagem é indicada quando a porta do condutor é aberta sem que a ignição seja
colocada na posição off.
É indicado "Chave não encontrada"
Esta mensagem é indicada, quando qualquer uma das seguintes operações é realizada com
a chave fora do raio de alcance, ou colocada em zonas no interior do habitáculo, onde seja
difícil a sua deteção.
•O botão de arranque do motor é pressionado com a ignição na posição off.•A ignição foi colocada na posição ON.•Todas as portas são fechadas sem desligar a ignição
(Vermelha)
(Liga)
Luz Avisadora
KEY
*
Se ocorrer alguma avaria no sistema de entrada sem chave, a luz liga continuamente.
CUIDADO
Se a luz indicadora KEY ligar ou se a luz indicadora do botão de arranque do motor (amber)
piscar, o motor poderá não ligar. Se não for possível ligar o motor, tente ligá-lo através do
procedimento de emergência e solicite a inspeção do veículo o mais cedo possível num re‐
parador qualificado, recomendamos um Reparador Autorizado Mazda.
Consulte Operação de Emergência para Ligar o Motor na página 4-12.
Luz Indicadora de
SegurançaSe o motor não ligar com a chave correta e a luz indicadora de segurança permanecer li-
gada ou a piscar, tente o seguinte:
Certifique-se que a chave está dentro do raio de alcance para a transmissão de sinal. Des-
ligue a ignição e de seguida ligue o motor. Se o motor não ligar após 3 ou mais tentativas,
consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
*Alguns modelos.7-55

Indicador Aviso
(Amber)
Luz Avisadora
i-stop
*
Quando a ignição está ligada
Um problema no sistema pode ser indicado nas seguintes condições. Solicite a inspeção
do seu veículo num reparador qualificado, recomendamos um Reparador Autorizado
Mazda.
•A luz não liga quando a ignição é colocada na posição ON.•A luz continua ligada, apesar de o interruptor de i-stop OFF ter sido pressionado com o
motor em funcionamento.
Quando a luz pisca
A luz continua a piscar se o sistema estiver avariado. Solicite a inspeção do seu veículo
num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
Indicação de Aviso
i-ELOOP*
A Indicação de Aviso liga se existir alguma avaria no sistema i-ELOOP. Consulte um re-
parador qualificado, recomendamos um Reparador Autorizado Mazda.
(Amber)
Luz Avisadora do
Sistema de Controlo
das Luzes de Máxi-
mos (HBC)
*
A luz fica ligada se existir um problema com o sistema. Solicite a inspeção do seu veículo
num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
NOTA
Se a área do para-brisas em frente à Câmara de Deteção Dianteira (FSC) estiver embaci-
ada ou obstruída, a luz liga temporariamente. Se a luz fica ligada, poderá existir um pro-
blema com o sistema.
(Amber)
Luz Avisadora dos
Faróis LED Adapta-
tivos (ALH)
*
A luz fica ligada se existir um problema com o sistema. Solicite a inspeção do seu veículo
num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
NOTA
Se a área do para-brisas em frente à Câmara de Deteção Dianteira (FSC) estiver embaci-
ada ou obstruída, a luz liga temporariamente. Se a luz fica ligada, poderá existir um pro-
blema com o sistema.
Indicação de Aviso
do Sistema de Moni-
torização do Ângulo
Morto (BSM)
*
Esta luz liga se existir uma avaria no Sistema de Monitorização do Ângulo Morto (BSM).
Solicite a inspeção do seu veículo num reparador qualificado, recomendamos um Repara-
dor Autorizado Mazda.
NOTA
Se conduzir o veículo numa estrada com menos trânsito e menos veículos do que os sen-
sores de radar possam detetar, o sistema pode ser interrompido. Contudo, isto não signifi-
ca a existência de avaria.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-56*Alguns modelos.
