2017 MAZDA MODEL CX-5 ESP

4–232
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Stadsverkeer-remassistent [Achteruit] (SCBS R) *
SCBS R is een systeem dat bestemd is om schade in het geval van een botsing te beperken
door het in werking stellen van de rembesturing (SCBS rem) wanneer de ultrasonische
sensoren van het systeem een hindernis aan de achterzijde van het voertuig bespeuren bij
een rijsnelheid tussen ongeveer 2 tot 8 km/h en het systeem bepaalt dat een botsing niet te
vermijden is.

Terugspoelen
Ultrasonische sensor (achter)

4–233
Tijdens het rijden
i-ACTIVSENSE
WAARSCHUWING
Vertrouw niet blindelings op het SCBS R systeem:
 Het SCBS R systeem is enkel bestemd om in het geval van een botsing schade
te verminderen. Wanneer u overmatig op het systeem vertrouwt en daardoor het
gaspedaal of rempedaal per ongeluk intrapt, kan dit een ongeluk veroorzaken.
  Neem voor de juiste werking van de SCBS R de volgende voorzorgsmaatregelen in
acht.



 Breng geen stickers aan op de ultrasonische sensoren (achter) (inclusief
doorzichtige stickers). Anders bestaat de kans dat de ultrasonische sensor (achter)
voertuigen of obstakels niet kan bespeuren, hetgeen ongelukken kan veroorzaken.



 De ultrasonische sensoren (achter) niet demonteren.



 Als er barsten of beschadiging als gevolg van bijvoorbeeld steenslag in de buurt
van een ultrasonische sensor (achter) zichtbaar zijn, onmiddellijk met het gebruik
van de SCBS R stoppen en uw auto door een deskundige reparateur, bij voorkeur
een of¿ ciële Mazda-reparateur, laten inspecteren. Als u met barsten of krassen
in de buurt van een ultrasonische sensor met de auto blijft doorrijden, bestaat de
kans dat het systeem abusievelijk in werking treedt en een ongeluk veroorzaakt
wordt.
  Zie Stopzetten van de werking van de stadsverkeer-remassistent [Achteruit] (SCBS
R) op pagina 4-237 .



 Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-
reparateur, voor het vervangen van de achterbumper.

Geen wijzigingen aan de vering aanbrengen:
Als de hoogte van de auto of de overhelling gewijzigd wordt, bestaat de kans dat de
SCBS R niet juist functioneert omdat deze obstakels niet correct kan bespeuren.

Oefen geen grote kracht uit op de ultrasonische sensoren (achter):
Spuit bij het wassen van de auto geen water onder hoge druk tegen een ultrasonische
sensor (achter) en er niet met kracht over wrijven. Let er verder op bij het in- en
uitladen van lading niet met kracht tegen de achterbumper te stoten. Anders bestaat de
kans dat de sensoren de obstakels niet correct bespeuren, wat tot gevolg kan hebben dat
het SCBS R systeem niet normaal functioneert of abusievelijk functioneert.

4–234
Tijdens het rijden
i-ACTIVSENSE
OPGELET
  Bij het off-road rijden op plaatsen met gras of bladeren, wordt het aanbevolen het
SCBS R systeem uit te schakelen.
  Gebruik altijd banden van het voorgeschreven formaat en van hetzelfde merk, soort
en pro¿ elpatroon op alle 4 wielen. Bovendien geen banden met duidelijk zichtbaar
verschillende slijtagepatronen op dezelfde auto gebruiken. Gebruik geen banden met
duidelijk zichtbaar verschillende slijtagepatronen op dezelfde auto. Anders bestaat de
kans dat het SCBS R systeem niet normaal functioneert.
  Als zich een laag ijs of sneeuw op de ultrasonische sensoren (achter) heeft vastgezet,
bestaat de kans dat deze afhankelijk van de omstandigheden obstakels niet correct
kunnen bespeuren. In dergelijke gevallen is het mogelijk dat het systeem de regelingen
niet correct kan uitvoeren. Rijd altijd voorzichtig en let op de achterzijde van de auto.
OPMERKING
  De stand van de auto verandert afhankelijk van het gebruik van het gaspedaal,
rempedaal en stuurwiel, wat voor het systeem de herkenning van een obstakel kan
bemoeilijken of wat tot onnodige detectie kan leiden. In dergelijke gevallen is het
mogelijk dat de SCBS R niet functioneert.
  Het SCBS R systeem functioneert onder de volgende omstandigheden.



 Wanneer de motor draait.



 De versnellingshendel (voertuig met handgeschakelde versnellingsbak) of
keuzehendel (voertuig met automatische transmissie) staat in de stand R (achteruit).



 “Storing in SCBS achteruit” wordt niet aangegeven in de multi-informatiedisplay.



 Bij een rijsnelheid van ongeveer 2 tot 8 km/h.



 De SCBS R wordt niet uitgeschakeld.



 Het DSC systeem is niet defect.

 De SCBS R functioneert met behulp van ultrasonische sensoren (achter) welke
obstakels aan de achterzijde bespeuren door middel van het uitzenden van
ultrasonische golven en vervolgens de terugkerende golven die door de obstakels
weerkaatst worden weer opvangen.

4–235
Tijdens het rijden
i-ACTIVSENSE
OPMERKING

 In de volgende gevallen kunnen de ultrasonische sensoren (achter) geen obstakels
bespeuren en bestaat de kans dat de SCBS R niet functioneert.



 Lage obstakels, zoals lage muren of vrachtwagens met lage laadbakken.



 Hoge obstakels, zoals vrachtwagens met hoge laadbakken.



 Kleine obstakels.



 Dunne obstakels, zoals wegwijzerpalen.



 Obstakels die zich op afstand van het midden van de auto bevinden.



 De buitenste zijde van het obstakel bevindt zich niet verticaal ten opzichte van de
auto.



 Zachte obstakels, zoals een hangend gordijn of een voertuig bedekt met sneeuw.



 Onregelmatig gevormde obstakels.



 Obstakels die zich uiterst dichtbij bevinden.

 In de volgende gevallen kunnen de ultrasonische sensoren (achter) obstakels niet
correct bespeuren en bestaat de kans dat de SCBS R niet functioneert.



 Er zit iets op de bumper in de buurt van een ultrasonische sensor (achter).



 Het stuurwiel wordt scherp gedraaid, of het rem- of gaspedaal wordt bediend.



 Nabij een obstakel bevindt zich een ander obstakel.



 Tijdens slechte weersomstandigheden, zoals regen, mist en sneeuw.



 Hoge of lage vochtigheid.



 Hoge of lage temperaturen



 Harde wind.



 Het wegtraject is niet vlak.



 Wanneer zware bagage in de bagageruimte of op de achterzitting is geplaatst.



 Objecten zoals een draadloze antenne, mistlamp of verlichte kentekenplaat zijn in de
buurt van een ultrasonische sensor (achter) gemonteerd.



 De richting van een ultrasonische sensor (achter) wijkt af als gevolg van
bijvoorbeeld een botsing.



 De auto staat blootgesteld aan andere geluidsgolven, zoals die van de claxon,
motorgeluiden of de ultrasonische sensor van een ander voertuig.

4–236
Tijdens het rijden
i-ACTIVSENSE
OPMERKING

 In de volgende gevallen is het mogelijk dat een ultrasonische sensor (achter) iets
abusievelijk als een doelobstakel bespeurt, wat tot gevolg kan hebben dat het SCBS R
systeem in werking treedt.



 Rijden op een steile helling.



 Wielblokken.



 Hangende gordijnen, poortpalen, zoals bij tolpoorten en spoorwegovergangen.



 Bij het rijden nabij objecten zoals gebladerte, geluidswanden, voertuigen, muren en
hekken langs wegen.



 Bij het off-road rijden op plaatsen met gras en hooi.



 Bij het rijden door lage poorten, smalle poorten, autowasinstallaties en tunnels.



 Wanneer een trekhaak is gemonteerd of een aanhanger wordt getrokken.

 (Handgeschakelde versnellingsbak)  Als de auto door de werking van de stadsverkeer-remassistent (SCBS) tot stilstand
wordt gebracht en het koppelingspedaal niet wordt ingetrapt, stopt de motor.
  Wanneer het systeem in werking is, wordt de gebruiker op de hoogte gesteld door de
multi-informatiedisplay.
  De stadsverkeer-remassistent (SCBS) waarschuwingsindicatie (oranje) licht op
wanneer er een defect is in het systeem.
 Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-54 .

4–238
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Smart Brake Support remhulpsysteem (SBS) *
Het SBS systeem waarschuwt de bestuurder voor een mogelijke botsing door middel van
een display en een waarschuwingsgeluid als bij rijsnelheden van ongeveer 15 km/h of hoger
de radarsensor (voor) en de vooruitrijcamera (FSC) bepalen dat er kans is op een botsing
met een voorliggend voertuig. Bovendien, als de radarsensor (voor) en de vooruitrijcamera
(FSC) bepalen dat een botsing onvermijdelijk is, wordt de automatische remregeling
uitgevoerd om schade in het geval van een botsing te verminderen.
Wanneer de bestuurder het rempedaal intrapt, worden de remmen als extra hulp hard en snel
aangetrokken. (Rembekrachtiging (SBS rembekrachtiging))
WAARSCHUWING
Vertrouw niet volledig op het SBS systeem en rijd altijd voorzichtig:
Het SBS systeem is bestemd om in het geval van een botsing schade te verminderen, niet
om ongelukken te voorkomen. De mogelijkheid voor het bespeuren van een obstakel
is beperkt afhankelijk van het obstakel, weersomstandigheden of verkeerssituaties.
Als dus het gaspedaal of rempedaal per ongeluk wordt ingetrapt, kan dit een ongeluk
veroorzaken. Controleer altijd de veiligheid van de omgeving en trap het rempedaal
of gaspedaal in terwijl u een veiliger afstand aanhoudt ten opzichte van voorliggende
voertuigen of tegenliggers.
OPGELET
Schakel in de volgende gevallen het systeem uit om abusievelijk functioneren te
voorkomen:

 De auto wordt gesleept of sleept een ander voertuig.
 De auto staat op een rollenbank.
 Bij het rijden op slechte wegen of op plaatsen met dicht gras of off-road.
OPMERKING

 Het SBS systeem functioneert wanneer aan alle volgende voorwaarden is voldaan:



 Het contact op ON wordt gezet.



 Het SBS systeem is ingeschakeld.



 De rijsnelheid is ongeveer 15 km/h of sneller.



 De relatieve snelheid tussen uw auto en het voorliggende voertuig is ongeveer 15
km/h of hoger.

De Dynamische stabiliteitsregeling (DSC) werkt niet.

4–239
Tijdens het rijden
i-ACTIVSENSE
OPMERKING

 Het SBS systeem functioneert mogelijk niet onder de volgende omstandigheden:



 Als u uw auto snel laat accelereren en dit een voorliggend voertuig dicht nadert.



 De auto met dezelfde snelheid rijdt als het voorliggende voertuig.



 Het gaspedaal ingetrapt wordt.



 Het rempedaal is ingedrukt.



 Het stuurwiel gedraaid wordt.



 De keuzehendel bediend wordt.



 De richtingaanwijzer gebruikt wordt.



 Wanneer het voorliggende voertuig niet uitgerust is met achterlichten of de
achterlichten niet branden.



 Wanneer waarschuwingen en berichten, zoals die voor een vuile voorruit, verband
houdend met de vooruitrijcamera (FSC) in de multi-informatiedisplay worden
getoond.

 Hoewel de objecten waardoor het systeem geactiveerd wordt vierwielige voertuigen
zijn, is het mogelijk dat de radarsensor (voor) de volgende objecten bespeurt, bepaalt
dat deze obstakels zijn en het SBS systeem activeert.



 Objecten op de weg bij de ingang van een bocht (zoals vangrails en sneeuwbanken).



 Er verschijnt een voertuig in de tegengestelde rijstrook bij het rijden om een hoek of
het maken van een bocht.



 Bij het rijden over een smalle brug.



 Bij het rijden onder een lage poort of door een tunnel of smalle poort.



 Bij het inrijden van een ondergrondse parkeergarage.



 Metalen voorwerpen, oneffenheden of uitstekende voorwerpen op de weg.



 Als u plotseling dicht bij een voorliggend voertuig komt.



 Bij het rijden op plaatsen waar hoog gras is of weiland.



 Tweewielige voertuigen zoals motor¿ etsen of ¿ etsen.



 Voetgangers of niet-metalen objecten zoals bomen.

 Wanneer het systeem in werking is, wordt de gebruiker op de hoogte gesteld door de
multi-informatiedisplay.
  De SBS waarschuwingsindicatie (oranje) licht op wanneer er een defect is in het
systeem.
 Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-54 .

4–241
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.

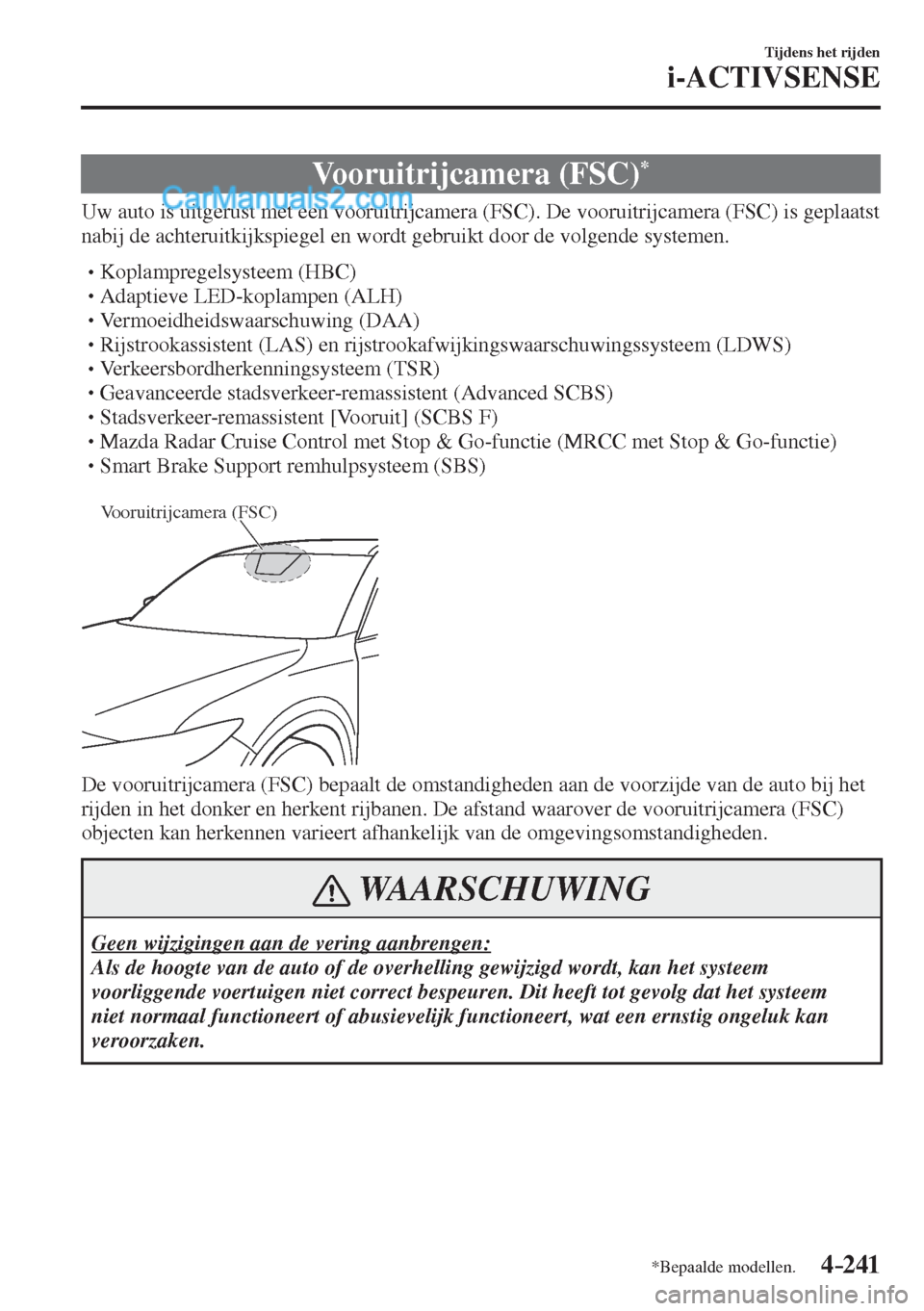

Vooruitrijcamera (FSC) *
Uw auto is uitgerust met een vooruitrijcamera (FSC). De vooruitrijcamera (FSC) is geplaatst
nabij de achteruitkijkspiegel en wordt gebruikt door de volgende systemen.



 Koplampregelsysteem (HBC)



 Adaptieve LED-koplampen (ALH)



 Vermoeidheidswaarschuwing (DAA)



 Rijstrookassistent (LAS) en rijstrookafwijkingswaarschuwingssysteem (LDWS)



 Verkeersbordherkenningsysteem (TSR)



 Geavanceerde stadsverkeer-remassistent (Advanced SCBS)



 Stadsverkeer-remassistent [Vooruit] (SCBS F)



 Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)



 Smart Brake Support remhulpsysteem (SBS)

Vooruitrijcamera (FSC)

De vooruitrijcamera (FSC) bepaalt de omstandigheden aan de voorzijde van de auto bij het
rijden in het donker en herkent rijbanen. De afstand waarover de vooruitrijcamera (FSC)
objecten kan herkennen varieert afhankelijk van de omgevingsomstandigheden.
WAARSCHUWING
Geen wijzigingen aan de vering aanbrengen:
Als de hoogte van de auto of de overhelling gewijzigd wordt, kan het systeem
voorliggende voertuigen niet correct bespeuren. Dit heeft tot gevolg dat het systeem
niet normaal functioneert of abusievelijk functioneert, wat een ernstig ongeluk kan
veroorzaken.
