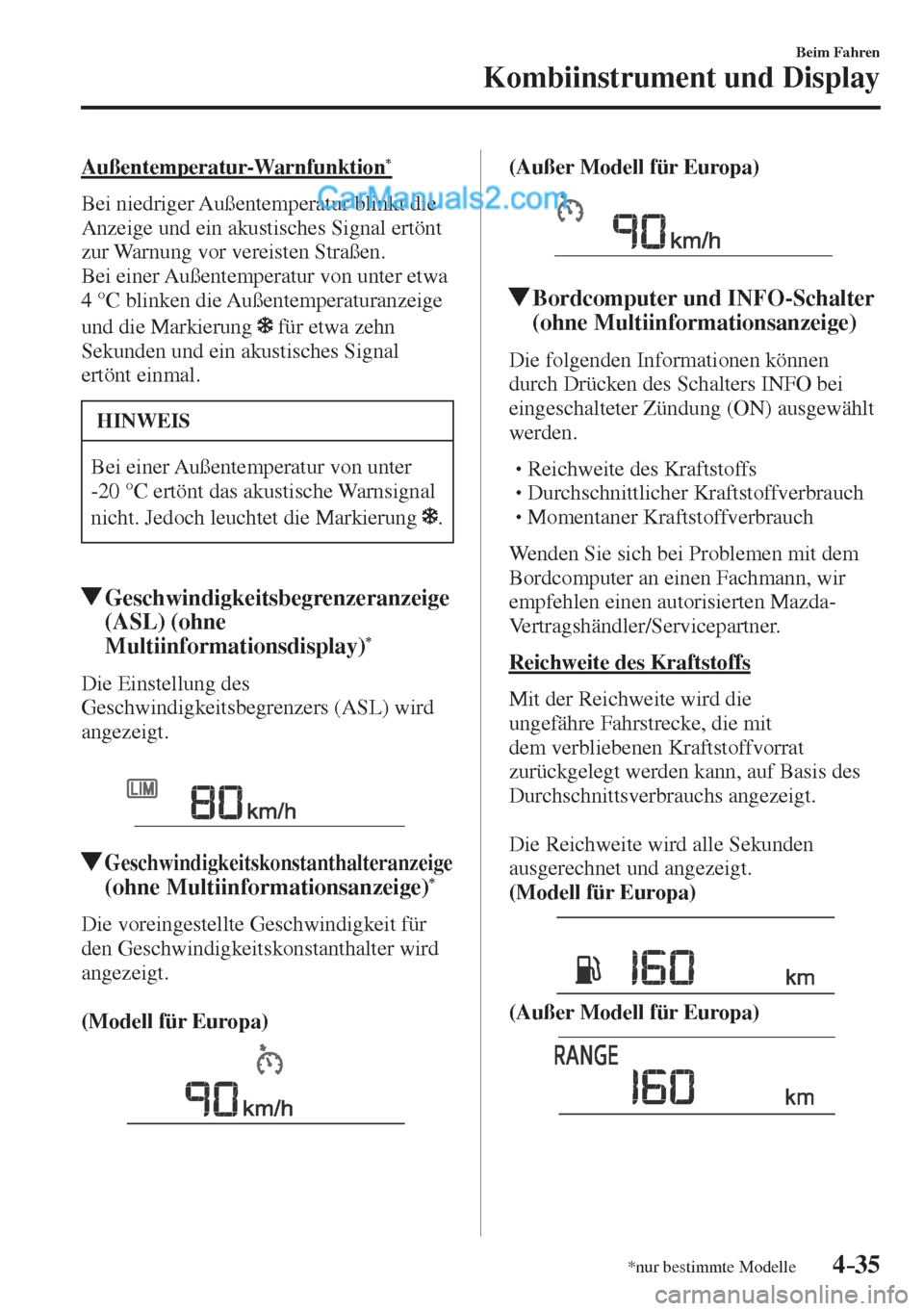

4–35
Beim Fahren
Kombiinstrument und Display
*nur bestimmte Modelle
Außentemperatur-Warnfunktion *
Bei niedriger Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Geschwindigkeitsbegrenzeranzeige
(ASL) (ohne
Multiinformationsdisplay)
*
Die Einstellung des
Geschwindigkeitsbegrenzers (ASL) wird
angezeigt.
Geschwindigkeitskonstanthalteranzeige
(ohne Multiinformationsanzeige) *
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Bordcomputer und INFO-Schalter
(ohne Multiinformationsanzeige)
Die folgenden Informationen können
durch Drücken des Schalters INFO bei
eingeschalteter Zündung (ON) ausgewählt
werden.
Reichweite des Kraftstoffs
Durchschnittlicher Kraftstoffverbrauch
Momentaner Kraftstoffverbrauch
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Reichweite des Kraftstoffs
Mit der Reichweite wird die
ungefähre Fahrstrecke, die mit
dem verbliebenen Kraftstoffvorrat
zurückgelegt werden kann, auf Basis des
Durchschnittsverbrauchs angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Page 219 of 885
4–36
Beim Fahren
Kombiinstrument und Display
HINWEIS
Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte au À euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige (für
den restlichen Kraftstoffvorrat)
verschwinden.
Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
Durchschnittlicher Kraftstoffverbrauch
In diesem Modus wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurücksetzen
der Daten berechnet und angezeigt. Der
durchschnittliche Kraftstoffverbrauch
wird jede Minute neu ausgerechnet und
angezeigt.
(Modell für Europa)
(Außer Modell für Europa)
Typ A
Typ B
Um die Anzeige zu löschen, halten Sie
den Schalter INFO für mindestens 1,5
Sekunden gedrückt.
Nach dem Drücken des Schalters INFO
wird - - - L/100 km oder - - - km/L für
ungefähr 1 Minute angezeigt, bevor
der neu errechnete Kraftstoffverbrauch
angezeigt wird.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane Kraftstoffverbrauch wird
berechnet und alle 2 Sekunden angezeigt.
(Modell für Europa)
Page 220 of 885

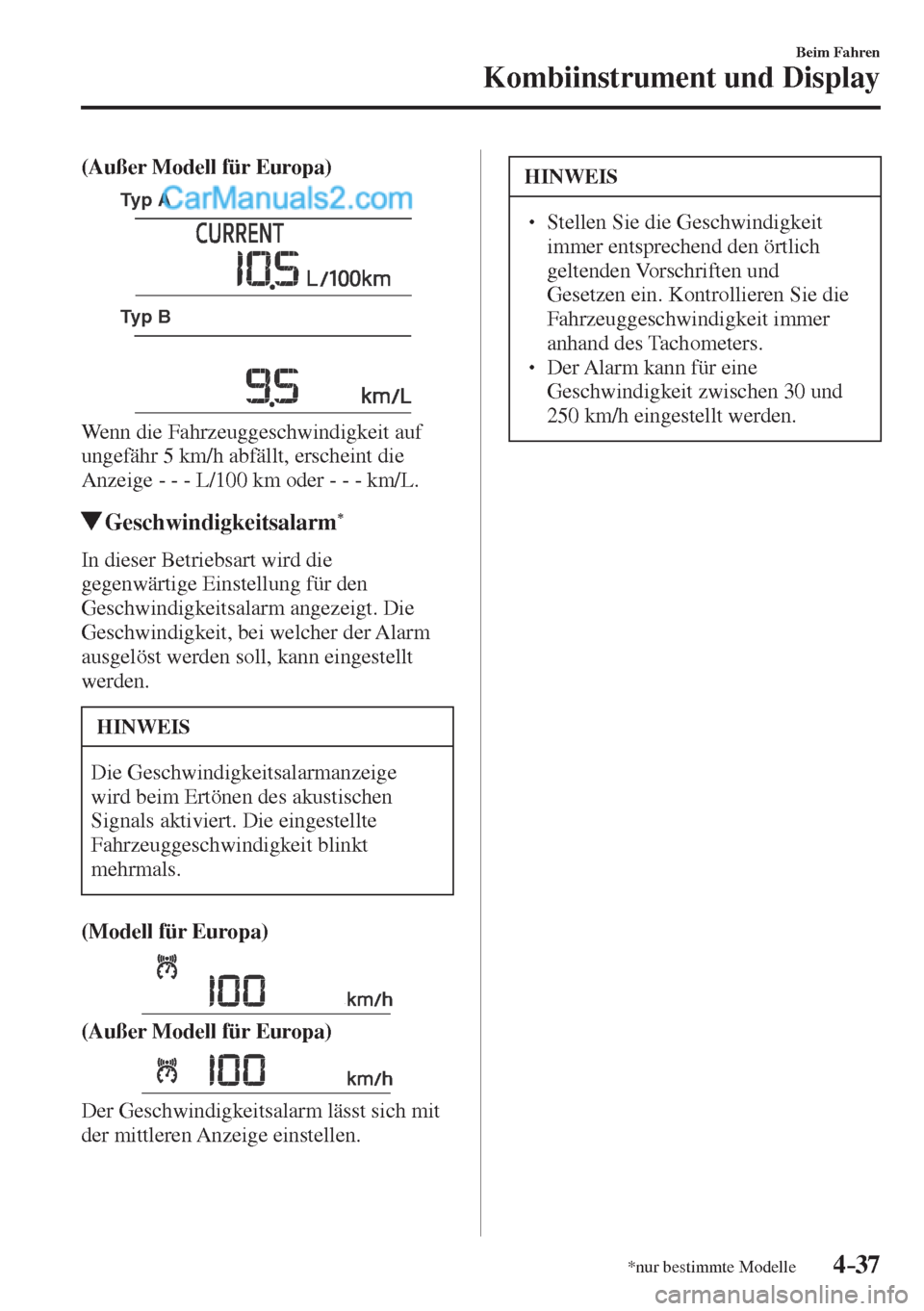

4–37
Beim Fahren
Kombiinstrument und Display
*nur bestimmte Modelle
(Außer Modell für Europa)
Typ A
Typ B
Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km oder - - - km/L.
Geschwindigkeitsalarm *
In dieser Betriebsart wird die
gegenwärtige Einstellung für den
Geschwindigkeitsalarm angezeigt. Die
Geschwindigkeit, bei welcher der Alarm
ausgelöst werden soll, kann eingestellt
werden.
HINWEIS
Die Geschwindigkeitsalarmanzeige
wird beim Ertönen des akustischen
Signals aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.
(Modell für Europa)
(Außer Modell für Europa)
Der Geschwindigkeitsalarm lässt sich mit
der mittleren Anzeige einstellen.
HINWEIS
Stellen Sie die Geschwindigkeit
immer entsprechend den örtlich
geltenden Vorschriften und
Gesetzen ein. Kontrollieren Sie die
Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
Der Alarm kann für eine
Geschwindigkeit zwischen 30 und
250 km/h eingestellt werden.
Page 221 of 885
4–38
Beim Fahren
Kombiinstrument und Display
*nur bestimmte Modelle
Multiinformationsdisplay *
INFO-Taste Multiinformationsdisplay
Auf der Multiinformationsanzeige werden die folgenden Informationen angezeigt.
Kilometerzähler
Tageskilometerzähler
Kühlmitteltemperaturanzeige
Kraftstoffstandanzeige
Außentemperatur
Reichweite
Durchschnittlicher Kraftstoffverbrauch
Momentaner Kraftstoffverbrauch
Wartungsmonitor
Spurwechselassistent-Anzeige (BSM)
Anzeige des Abstandsführungssystems (DRSS)
Anzeige der MRCC-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung
und Stop-&-Go-Funktion
Anzeige des Mazda Radar Cruise Control-Systems (MRCC)
Anzeige des Spurhalteassistenten (LAS) und des Spurleitassistenten (LDWS)
Anzeige des Geschwindigkeitskonstanthalters
Geschwindigkeitsbegrenzeranzeige (ASL)
Geschwindigkeitsalarm
Warnungsmeldung
Page 222 of 885
4–39
Beim Fahren
Kombiinstrument und Display
Der Bildschirminhalt ändert sich jedes Mal, wenn der INFO-Schalter gedrückt wird.
Drücken Sie die
INFO-Taste Drücken Sie die
INFO-Taste
Drücken Sie die INFO-Taste
Drücken Sie die INFO-Taste Momentaner
Kraftstoffverbrauch,
Tageskilometerzähler A,
Durchschnittlicher
Kraftstoffverbrauch,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige
Momentaner
Kraftstoffverbrauch,
Tageskilometerzähler B,
Durchschnittlicher
Kraftstoffverbrauch,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige
Kühlmitteltemperaturanzeige,
Wartungsmonitor,
Außentemperatur,
Kilometerzähler, Reichweite,
Kraftstoffstandanzeige
i-ACTIVSENSE-Display,
Außentemperatur,
Kilometerzähler,
Reichweite,
KraftstoffstandanzeigeWarnungsmeldung,
Außentemperatur,
Kilometerzähler,
Reichweite,
Kraftstoffstandanzeige *1
*1: Nur Anzeige bei ausgelöster Warnung.
Page 223 of 885
4–40
Beim Fahren
Kombiinstrument und Display
Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Der Kilometerzähler wird konstant
angezeigt, wenn die Zündung auf ON
gestellt ist und der Bildschirm TRIP A
oder TRIP B durch Drücken des INFO-
Schalters angezeigt wird.
Drücken Sie die INFO-Taste
INFO-Taste
Kilometerzähler,
Tageskilometerzähler
A
Kilometerzähler,
Tageskilometerzähler
B
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Die Fahrstrecke für eine bestimmte
Strecke wird angezeigt. Der
durchschnittliche Kraftstoffverbrauch für
zwei verschiedene Fahrstrecken (TRIP A,
TRIP B) kann gemessen werden.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Bei eingestelltem Tageskilometerzähler A
wird TRIP A angezeigt. Bei eingestelltem
Tageskilometerzähler B wird TRIP B
angezeigt.
Der Tageskilometerzähler und der
durchschnittliche Kraftstoffverbrauch
können zurückgestellt werden, wenn der
INFO-Schalter im betreffenden Modus
für mindestens 1,5 Sekunden gedrückt
gehalten wird.
HINWEIS
Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
Der Tageskilometerzähler wird
gelöscht, wenn:
die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),
oder das Fahrzeug über eine
Strecke von mehr als 9.999,9 km
gefahren wird.
Page 224 of 885
4–41
Beim Fahren
Kombiinstrument und Display
Kühlmitteltemperaturanzeige
Anzeige der Kühlmitteltemperatur.
Mit der blauen Anzeige wird eine
niedrige Kühlmitteltemperatur und
mit der roten Anzeige wird eine hohe
Kühlmitteltemperatur oder Überhitzung
angezeigt.
VORSICHT
Falls die Warnleuchte für hohe
Kühlmitteltemperatur (rot) au À euchtet,
besteht die Möglichkeit, dass der Motor
überhitzt. Halten Sie das Fahrzeug sofort
an einer sicheren Stelle an und treffen
die entsprechenden Maßnahmen. Wenn
Sie die Fahrt fortsetzen, kann der Motor
beschädigt werden.
Siehe “Motorüberhitzung” auf Seite
7-42 .
HINWEIS
Die Temperatureinheit (Grad
Celsius/Fahrenheit) für die
Kühlmitteltemperaturanzeige
wird zusammen mit der
Außentemperaturanzeige
umgeschaltet.
Siehe “Individuelle Einstellungen”
auf Seite 9-11 .
Beim normalen Fahren stabilisiert
sich die Kühlmitteltemperatur bei
100 °C oder weniger und auf der
Anzeige wird ein Bereich von
weniger als 100 °C angezeigt.
Kraftstoffstandanzeige
Mit der Kraftstoffstandanzeige
kann der ungefähre Kraftstoffvorrat
festgestellt werden, solange die Zündung
eingeschaltet ist. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.
voll
1/4 voll
leer
Bei niedrigem Kraftstoffstand werden (
)
und (
) gelb angezeigt. Tanken Sie bei
nächster Gelegenheit auf.
Siehe “Abhilfe” auf Seite 7-61 .
Page 225 of 885
4–42
Beim Fahren
Kombiinstrument und Display
HINWEIS
Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be ¿ ndet.
(SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Außentemperaturanzeige
Bei eingeschalteter Zündung wird die
Außentemperatur angezeigt.
HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:
Sehr tiefe oder sehr hohe
Temperaturen.
Plötzliche
Außentemperaturschwankungen.
Stillstehendes Fahrzeug.
Bei geringer Fahrgeschwindigkeit.
Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Audiogerät Typ B)
Die Einheit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
