Mätare och instrument
Rattreglage
Active Driving Display (ADD)
Typ A
(Med multiinformationsdisplay)
(Utan multiinformationsdisplay)
Instrumentgrupp
Typ B
(Vindrutetyp) (Typ med automatisk
uppfällning)
①
Hastighetsmätare.............................. .................................................................... sidan 4-24
② Vägmätare, trippmätare och trippm ätarväljare.....................................................sidan 4-24
③ Varvräknare..................................................... ..................................................... sidan 4-25
④ Instrumentpanelsbelysning. .................................................................................. sidan 4-26
Under körning
Instrumentgrupp och visning
4-22
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

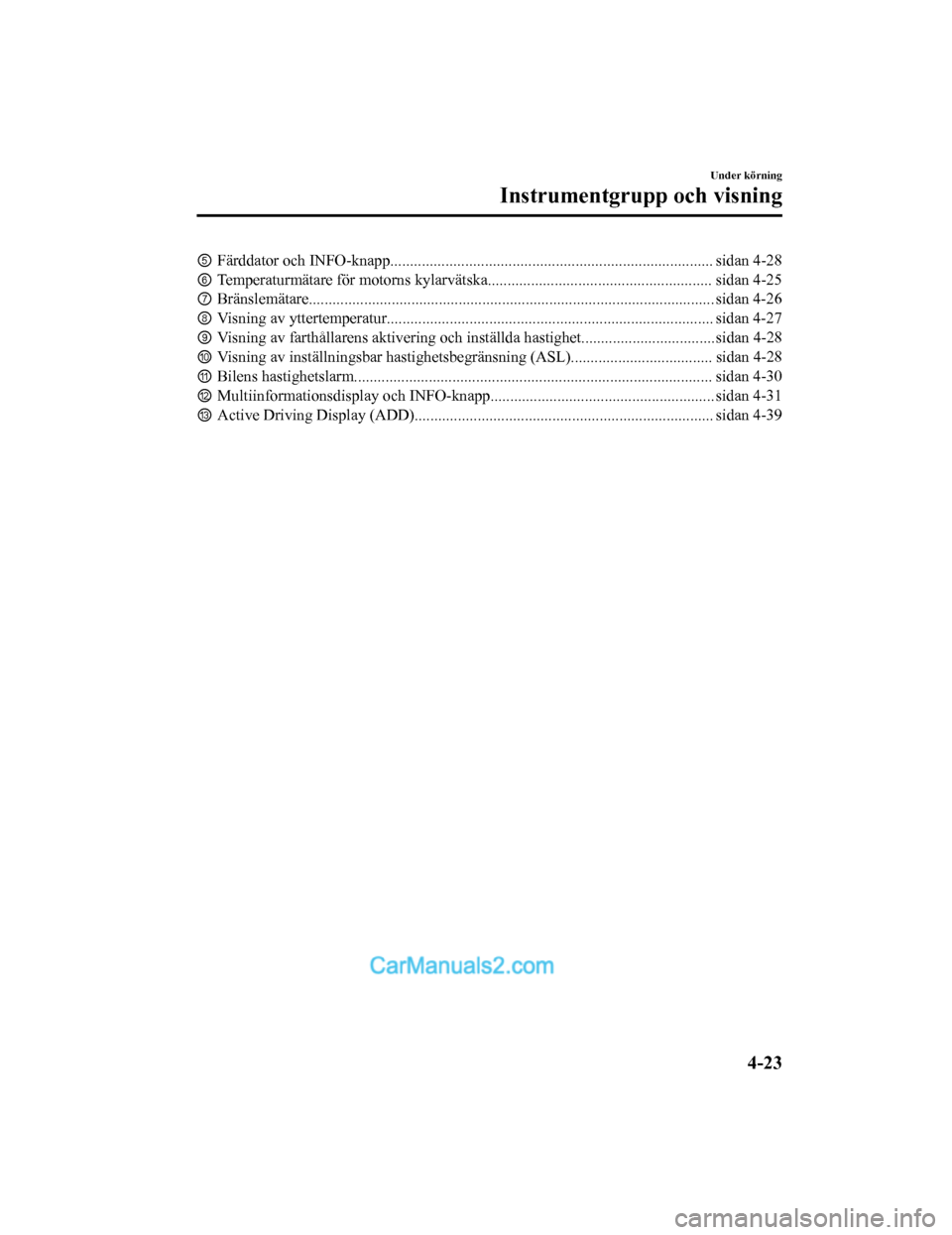

⑤Färddator och INFO-knapp............................. ..................................................... sidan 4-28
⑥ Temperaturmätare för motorn s kylarvätska......................................................... sidan 4-25
⑦ Bränslemätare............................................... ........................................................ sidan 4-26
⑧ Visning av yttertemperatur........................... ........................................................ sidan 4-27
⑨ Visning av farthållarens aktivering och inställda hastighet.................................. sidan 4-28
⑩ Visning av inställningsbar ha stighetsbegränsning (ASL).................................... sidan 4-28
⑪ Bilens hastighetslarm.......... ................................................................................. sidan 4-30
⑫ Multiinformationsdisp lay och INFO-knapp......................................................... sidan 4-31
⑬ Active Driving Display (ADD)............................................................................ sidan 4-39
Under körning
Instrumentgrupp och visning
4-23
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Hastighetsmätare
Hastighetsmätaren visar bilens hastighet.
▼Vägmätare, trippmätare och
trippmätarväljare (utan
multiinformationsdisplay)
Visningsläget kan växlas från vägmätare
till trippmätare A till trippmätare B och
tillbaka till vägmätaren genom att man
trycker på väljaren medan en av dem
visas. Det valda läget kommer att visas.

Väljarknapp
T
ryck på väljar knappen
T
ryck på väljar knappen
Tryck på väljarknappen
Vägmätare
Trippmätare A
Trippmätare B

Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar. En
registreras i trippmätare A, och den andra
registreras i trippmätare B.

Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet från
platsen där bränsletanken fylldes.

När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en sekund
kommer trippmätare B att väljas.

När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.

Trippmätaren registrerar den totala
sträckan som har körts sedan föregående
nollställning. Nollställ den till ”0.0”
genom att hålla knappen intryckt under
mer än en sekund. Använd denna mätare
för att mäta färdsträckor och räkna ut
bränslekonsumtionen.
OBS
•(Bilar med audio typ B)
Om bränsleekonomidata nollställs med
bränsleekonomiövervakaren, eller om
trip A nollställs med trippmätaren när
funktionen som synkroniserar
bränsleekonomiövervakaren och
trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se Bränsleekonomiövervakare på sidan
4-96.
•Bara trippmätaren registrerar tiondels
kilometrar.
Under körning
Instrumentgrupp och visning
4-24
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Trippmätaren nollställs när:
•Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat batteri).
•Bilen har körts i över 9 999,9 km.
▼Varvräknare
Varvräknaren visar moto
rvarvtalet i tusen
varv per minut (r/min).
VIKTIGT
Kör inte motorn med varvräknarnålen i det
RÖDA OMRÅDET.
Det kan leda till allvarlig motorskada.

STRECKAT
OMRÅDE
RÖTT FÄLT
*
1Området varierar beroende typ
av mätare. *
1
*1
OBS
När varvräknaren når upp till det
STRECKADE OMRÅDET är det en
indikering till föraren att växla innan
varvräknaren når det RÖDA OMRÅDET.
▼
Kylvätsketemperaturmätare (utan
multiinformationsdisplay)
Visar kylvätskans temperatur. Den vita
mätaren visar att kylvätskans temperatur
är låg och den röda mätaren visar att
kylvätskans temperatur är hög och att
motorn överhettas.
VIKTIGT
Det finns risk för överhettning om
kylvätsketemperaturmätarens indikering
blinkar. Parkera omedelbart bilen på en
säker plats, och vidta lämpliga åtgärder.
Om bilen fortsätter att köras kan det
uppstå motorskador.
Se Överhettning på sidan 7-35.
OBS
•Temperaturenheten (Celsius/Fahrenheit)
för visning av
kylvätsketemperaturmätaren ändras
tillsammans med temperaturenheten för
visning av yttertemperaturen.
Se Personliga inställningar på sidan
9-12.
•Vid normal körning stabiliserar sig
kylvätsketemperaturen på 100 °C eller
lägre och mätaren visar ett område
under 100 °C.
Under körning
Instrumentgrupp och visning
4-25
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Bränslemätare (utan
multiinformationsdisplay)
Bränslemätaren visar ungefär hur mycket
bensin som finns kvar i tanken när
tändningen år påslagen. Tanken ska helst
alltid ha en bränslenivå på över 1/4.

Full
1/4 full
To m
Om varningslampan
för låg bränslenivå
eller bränslenivån är mycket låg, ska du
tanka så snart som möjligt.
Se Vidta åtgärd på sidan 7-52.
OBS
•Efter tankning kan det ta ett tag innan
mätaren har stabiliserat sig. Dessutom
kan mätaren visa fel i backar och
kurvor, eftersom bränslet rör sig i
tanken.
•Visningen av kvarts tank eller mindre
har fler segment för att visa
kvarvarande bränslenivå mer detaljerat.
•Pilens riktning () visar att tankluckan
är på bilens vänstra sida.
(SKYACTIV-D 2.2)
Vid oregelbundna prestanda eller om
motorn hackar på grund av låg bränslenivå
måste du fylla på bränsle snarast möjligt
(minst 10 liter).
▼ Instrumentpanelsbelysning
(Utan ljusautomatik)
När positionsljuset sätts på med
tändningen i läge ON aktiveras en
dimmerfunktion så att
instrumentpanelsbelysningen inte lyser
lika starkt.
(Med ljusautomatik)
När positionsljuset sätts på med
tändningen i läge ON aktiveras en
dimmerfunktion så att
instrumentpanelsbelysningen inte lyser
lika starkt. När ljussen
sorn avkänner att
det omgivande området är ljust, till
exempel om positionsljusen är på under
dagen, kommer instrumentpanelens
belysning inte att tonas ned.
OBS
•(Med ljusautomatik)
När tändningen slås på tidigt på kvällen
eller i skymningen, tonas
instrumentpanelens belysning ned i flera
sekunder tills ljussensorn avkänner
ljusstyrkan i det omgivande området,
och nedtoningen kan avbrytas när
ljusstyrkan har detekterats.
•När positionsljuset sätts på kommer
även positionsljusindikeringen i
instrumentgruppen att tändas.
Se Strålkastare på sidan 4-62.
Du justerar instrumentgruppens och
instrumentpanelens belysning genom att
vrida på reglaget.
Under körning
Instrumentgrupp och visning
4-26
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Minska ljusstyrkan genom att vrida
reglaget åt vänster. En pipsignal hörs en
gång när reglaget har vridits till
maxläget för dimning.
•Öka ljusstyrkan genom att vrida reglaget
åt höger.
Nedtonat
Ljust
Stänga av dimmerfunktionen
Du kan stänga av dimningen av
belysningen genom att vrida reglaget åt
höger tills det hörs en pipsignal när
instrumentgruppen är neddimmad med
tändningen i läge ON. Om
instrumentgruppen syns sämre på grund av
bländande ljus utifrån kan dimningen av
belysningen stängas av.
OBS
•(Med multiinformationsdisplay)
Dimmern kan inaktiveras genom att du
trycker på belysningsreglaget på
instrumentpanelen.
•När dimningen har stängts av går det
inte att dimma instrumentgruppen även
om positionsljuset sätts på.
•När dimningen av belysningen stängs av
övergår skärmen på mittdisplayen till
kontinuerlig dagtidsvisning.
▼Visning av yttertemperatur (utan
multiinformationsdisplay)
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
•Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen beroende
på omgivningen och bilens tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med audio typ
B)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan
9-12.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns kylvätska
också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-27
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka
－20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att visas.
▼ Visning av inställningsbar
hastighetsbegränsning (ASL) (utan
multiinformationsdisplay)
*
Status för den inställda
hastighetsbegränsningen (ASL) visas.

▼Visning av farthållarens inställda
hastighet (utan
multiinformationsdisplay)
*
Farthållarens inställda hastighet visas.

(Europeisk modell)
(Utom europeisk modell)
▼ Färddator och INFO-knapp (utan
multiinformationsdisplay)
Följande information kan väljas genom att
trycka på knappen INFO med tändningen
på.
•Läge för körsträcka till tom tank
•Läge för genomsnittlig
bränsleförbrukning
•Läge för aktuell bränsleförbrukning
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Läge för körsträcka till tom tank
Det här läget visar det ungefärliga
avståndet som du kan färdas med
återstående bränsle, baserat på
bränsleförbrukningen.

Avståndet till tom tank beräknas och visas
varje sekund.
(Europeisk modell)
(Utom europeisk modell)
OMRÅDE
km
OBS
•Även om angivelsen för körsträcka till
tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån är
mycket låg eller varningslampan för låg
bränslenivå tänds.
Under körning
Instrumentgrupp och visning
4-28*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin som
när du nyligen köpt din bil eller när
informationen raderats på grund av att
batteriet kopplas ur, kan körsträcka till
tom tank/avståndet skilja sig från det
angivna värdet.
Läge för genomsnittlig
bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes. Genomsnittlig
bränsleförbrukning beräknas och visas
varje minut.
(Europeisk modell)
(Utom europeisk modell)
Typ A
Typ B
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas.
Efter att du tryckt på INFO visas - - -
L/100 km eller - - - km/L i cirka en minut
innan bränsleförbrukningen beräknas och
visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
Typ A
Typ B
AKTUELL
L/100km
km/L
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km eller - - - km/L
på displayen.
Under körning
Instrumentgrupp och visning
4-29
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
