4–239
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Sensor ultrasónico (Trasero) *
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
re À ejadas por obstrucciones detrás y las ondas ultrasónicas devueltas son captadas por los
sensores ultrasónicos (traseros).
Sedán Wagon
Sensor ultrasónico (trasero) Sensor ultrasónico (trasero)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

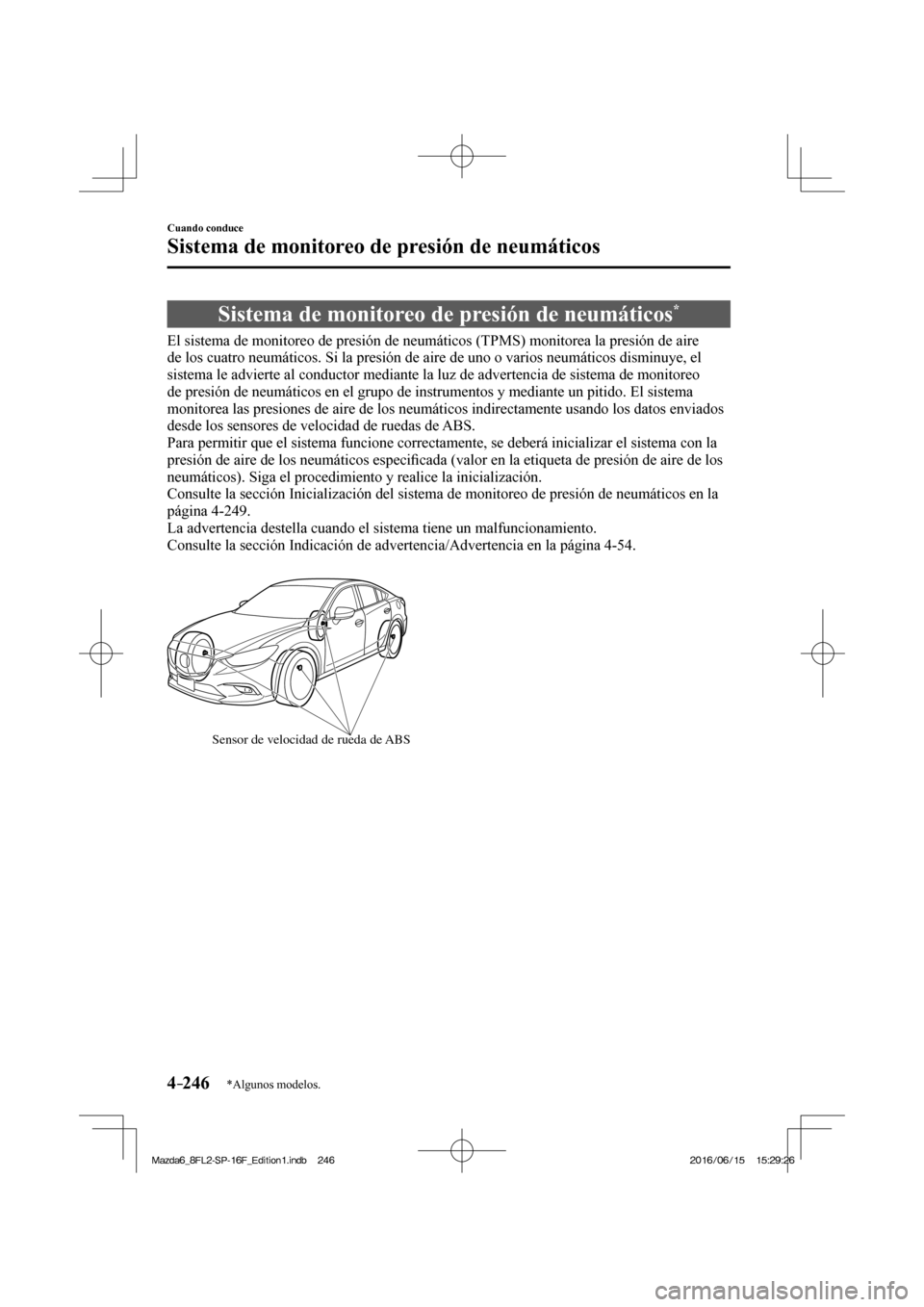

Page 408 of 816
4–246
Cuando conduce
Sistema de monitoreo de presión de neumáticos
*Algunos modelos.
Sistema de monitoreo de presión de neumáticos *
El sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de aire
de los cuatro neumáticos. Si la presión de aire de uno o varios neumáticos disminuye, el
sistema le advierte al conductor mediante la luz de advertencia de sistema de monitoreo
de presión de neumáticos en el grupo de instrumentos y mediante un pitido. El sistema
monitorea las presiones de aire de los neumáticos indirectamente usando los datos enviados
desde los sensores de velocidad de ruedas de ABS.
Para permitir que el sistema funcione correctamente, se deberá inicializar el sistema con la
presión de aire de los neumáticos especi ¿ cada (valor en la etiqueta de presión de aire de los
neumáticos). Siga el procedimiento y realice la inicialización.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-249 .
La advertencia destella cuando el sistema tiene un malfuncionamiento.
Consulte la sección Indicación de advertencia/Advertencia en la página 4-54 .
Sensor de velocidad de rueda de ABS
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 416 of 816
4–254
Cuando conduce
Monitor retrovisor
Cambio a exhibición de monitor retrovisor
Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a marcha atrás (R) con el encendido en ON para cambiar la exhibición a la
exhibición de monitor retrovisor.
NOTA
Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática) de marcha atrás (R) a otra posición de la palanca de cambio
(transmisión manual) o la palanca selectora (transmisión automática), la pantalla vuelve a
la exhibición anterior.
Rango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la pantalla)
Adorno
Paragolpes
Indicación de detección de
obstrucción en el sistema de sensor
de estacionamiento (Tipo
exhibición de líneas de asistencia
de camino predecido del vehículo)
(Vista real)
Algunos modelos Objeto
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 426 of 816
4–264
Cuando conduce
Monitor retrovisor
Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una super ¿ cie plana, la
distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C(Exhibición de la pantalla)
(Condición real)
(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Cuando de marcha atrás cerca de un objeto tridimensional
Cuando de marcha atrás cerca de un objeto tridimensional, el vehículo podría golpear
el objeto incluso si la línea de camino proyectada no toca el objeto en la pantalla. La
posición del objeto exhibida en la pantalla es diferente de la posición actual debido a las
líneas de camino proyectadas en la pantalla se exhiben basándose en una super ¿ cie de
camino horizontal. Cuando de marcha atrás cerca de un objeto que sobresale, con ¿ rme las
condiciones de atrás y alrededor directamente con sus ojos.
(Exhibición de la pantalla)(Vista real)
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 428 of 816
4–266
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Sistema de sensor de estacionamiento *
El sistema de sensor de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo
se conduce a una velocidad menor a aproximadamente 10 km/h o menos. El sistema
está equipado con un dispositivo de asistencia que noti ¿ ca al conductor de la distancia
aproximada desde el vehículo al obstáculo alrededor usando un bip y una indicación de
detección de obstrucción
* .
Sensor delantero
Sensor de esquina delanteraSensor trasero
Sensor de esquina trasera
Sensor delantero
Sensor de esquina delanteraSensor trasero
Sensor de esquina trasera
Sedán
Wagon
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de
con ¿ rmar visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y
atrás al estacionar. Los rangos de detección de los sensores son limitados, por lo tanto,
conducir el vehículo con ¿ ando solamente en el sistema puede causar un accidente.
Siempre con ¿ rme visualmente la seguridad alrededor de su vehículo al conducir.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 429 of 816
4–267
Cuando conduce
Sistema de sensor de estacionamiento
NOTA
No instale ningún accesorio dentro de los rangos de detección de los sensores. Podrían
afectar el funcionamiento del sistema.
Dependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
El sistema no funcionará normalmente en las siguientes condiciones:
Barro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).
El área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
Los sensores se cubren con una mano.
Los sensores se golpean excesivamente.
El vehículo se inclina demasiado.
Cuando hace mucho calor o frío.
El vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.
Cualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de un
vehículo grande o los sensores de otros vehículos.
El vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho agua.
Cuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
El vehículo se mueve hacia un bordillo alto o cuadrado.
Un obstáculo demasiado cerca del sensor.
Los obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son más
bajos o ¿ nos que el paragolpes que hayan sido detectados inicialmente pero no sean
detectados más a medida que el vehículo se aproxime.
Los siguientes tipos de obstáculos podrían no ser detectados:
Objetos ¿ nos como cables o cuerdas
Cosas que absorban ondas de sonido fácilmente como algodón o nieve
Objetos con puntas
Objetos muy altos, y aquellos que sean anchos en la parte superior
Objetos pequeños y cortos
Haga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
El sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 430 of 816
4–268
Cuando conduce
Sistema de sensor de estacionamiento
NOTA
El sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
El bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al
área de los sensores. Retire cualquier material extraño del área de los sensores.
Cuando instala un gancho de remolque, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Rango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.
Rango de detección de
sensor delantero
Rango de detección de sensor de
esquina delanteraRango de detección de
sensor trasero Rango de detección de sensor
de esquina trasera
BUnidad: cm
A
D
CA: Aproximadamente 50
B: Aproximadamente 50
C: Aproximadamente 100
D: Aproximadamente 150
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 431 of 816
4–269
Cuando conduce
Sistema de sensor de estacionamiento
Funcionamiento del sistema de sensor de asistencia de estacionamiento
Cuando se oprime el interruptor de sensor de estacionamiento con el encendido en ON, el
zumbador suena y se enciende el indicador.
Cuando el encendido está en ON con el sensor de estacionamiento activado, el zumbador
suena y se enciende el indicador.
Oprima el interruptor otra vez para detener el funcionamiento.
Condiciones de funcionamiento
El sistema de sensor de estacionamiento se puede usar cuando se cumplen todas las
siguientes condiciones:
El encendido está en la posición ON.
El interruptor del sensor de estacionamiento está conectado.
NOTA
(Vehículo con transmisión automática) El indicador de detección y el zumbador de los sensores delanteros/sensores de esquina
delanteros no funcionan cuando la palanca selectora se encuentra en la posición P.
El indicador de detección y el sonido del zumbador no se activan cuando se aplica el
freno de mano.
