2017 MAZDA MODEL 2 sensor

4–113
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
i-ACTIVSENSE *
i-ACTIVSENSE ist ein Sammelbegriff für eine Reihe von Sicherheits- und
Fahrerassistenzsystemen, für welche Sensoren, wie die FSC-Kamera und die Radarsensoren
verwendet werden. Diese Systeme bestehen aus dem aktiven Sicherheits- und dem Pre-
Crash-Sicherheitssystem.
Diese Systeme sollen ein sicheres Fahren gewährleisten, indem der Fahrer entlastet wird
und so ein Aufprall verhindert oder die Aufprallstärke wesentlich reduziert wird. Jedes
System hat Grenzen, deshalb müssen Sie immer sorgfältig fahren und dürfen sich niemals
vollständig auf die Systeme verlassen.
Aktive Sicherheitstechnologie
Die aktive Sicherheitstechnologie unterstützt ein sicheres Fahren, indem der Fahrer zur
Vermeidung von Unfällen auf potentielle Gefahren aufmerksam gemacht wird.
Aufmerksamkeitssteigerungssysteme
Nachtsichtbarkeit
Adaptive LED-Scheinwerfer (ALH) ................................................................................. 4-119
Fernlichtregulierung (HBC) .............................................................................................. 4-116
Erfassung auf der linken/rechten Seite und der Rückseite
Spurhalteassistent (LDWS) ............................................................................................... 4-123
Toter-Winkel-Assistent (BSM) ......................................................................................... 4-130
Abstandserfassung zwischen Fahrzeugen
Abstandsführungssystem (DRSS) ..................................................................................... 4-137
Müdigkeitserkennung
Aufmerksamkeitsassistent (DAA) .................................................................................... 4-141
Hinderniserfassung beim Herausfahren aus einer Parklücke
Ausparkhilfe (RCTA) ........................................................................................................ 4-144
Fahrerassistenzsysteme
Abstandsassistent
Mazda Radar Cruise Control-System (MRCC) ................................................................ 4-149
Geschwindigkeitssteuerung
Geschwindigkeitsbegrenzer .............................................................................................. 4-163

4–114
Beim Fahren
i-ACTIVSENSE
Pre Crash-Sicherheitstechnologie
Die Pre Crash-Sicherheitstechnologie soll Kollisionen verhindern oder wenigstens die
Stärke eines Aufpralls vermindern, falls ein Aufprall unvermeidbar ist.
Verminderung von Aufprallbeschädigungen im niedrigen Geschwindigkeitsbereich
Vorwärtsfahrt
City-Notbremsassistent [vorwärts] (SCBS F) ................................................................... 4-171
Rückwärtsfahrt
City-Notbremsassistent [rückwärts] (SCBS R) ................................................................ 4-178
Verminderung von Aufprallbeschädigungen im mittleren und hohen
Geschwindigkeitsbereich
Notbremsassistent (SBS) .................................................................................................. 4-185
Kamera und Sensoren
F S C - K a m e r a
Mit der FSC-Kamera werden Fahrspurmarkierungen, Scheinwerfer, Schlussleuchten und
Straßenbeleuchtungen in der Nacht erfasst. Die folgenden Systeme verwenden die FSC-
Kamera ebenfalls.



 Fernlichtregulierung (HBC)



 Adaptive LED-Scheinwerfer (ALH)



 Aufmerksamkeitsassistent (DAA)



 Spurhalteassistent (LDWS)



 Notbremsassistent (SBS)
Die FSC-Kamera be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “FSC-Kamera” auf Seite 4-188 .
Radarsensor (vorne)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug reÀ ektierten Radiowellen wieder. Der Radarsensor (vorne) wird
ebenfalls von den folgenden Systemen verwendet.



 Abstandsführungssystem (DRSS)



 Mazda Radar Cruise Control-System (MRCC)



 Notbremsassistent (SBS)
Der Radarsensor (vorne) be¿ ndet sich an der Rückseite des Kühlergrills.
Siehe “Radarsensor (vorne)” auf Seite 4-194 .

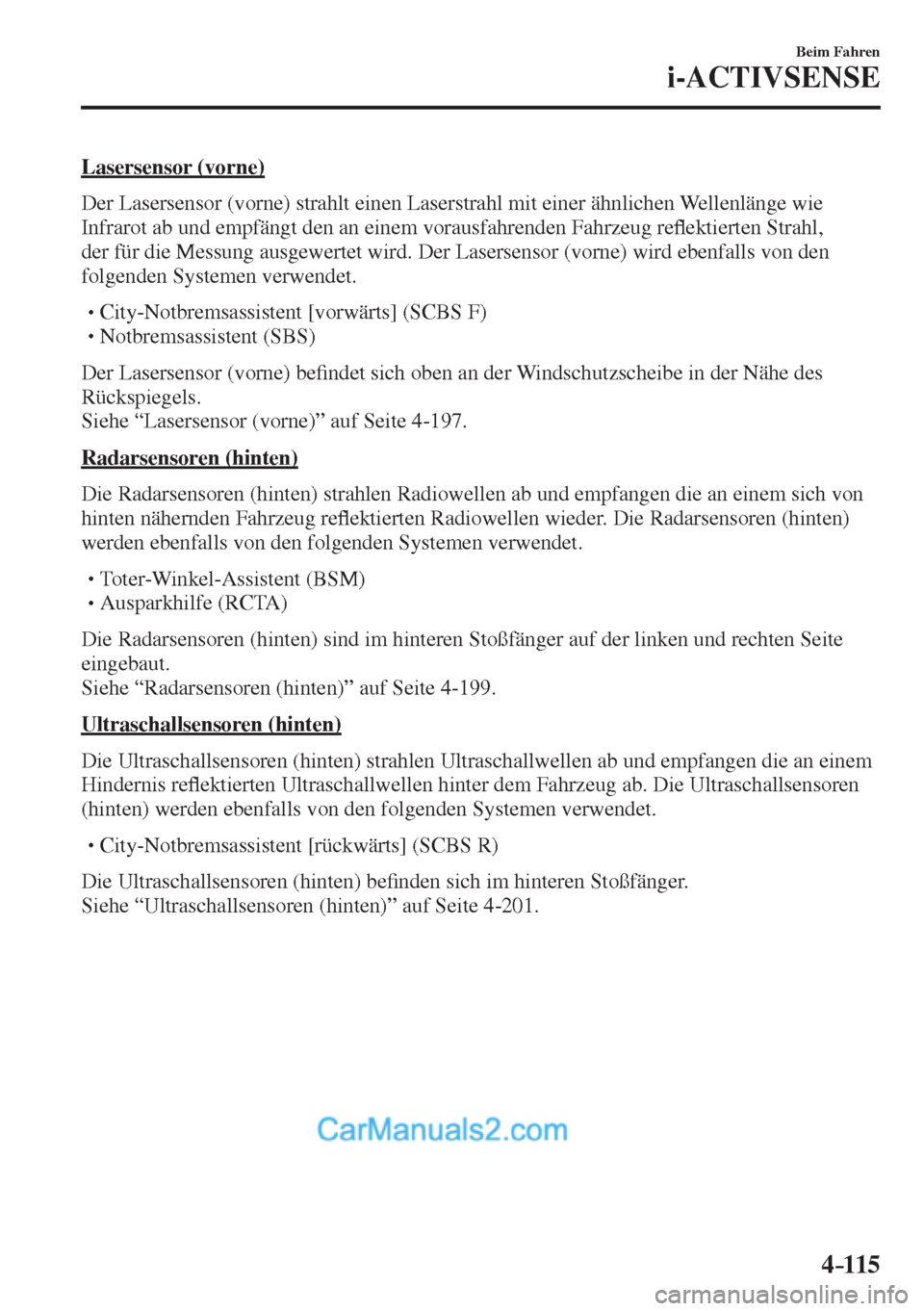

4–115
Beim Fahren
i-ACTIVSENSE
Lasersensor (vorne)
Der Lasersensor (vorne) strahlt einen Laserstrahl mit einer ähnlichen Wellenlänge wie
Infrarot ab und empfängt den an einem vorausfahrenden Fahrzeug reÀ ektierten Strahl,
der für die Messung ausgewertet wird. Der Lasersensor (vorne) wird ebenfalls von den
folgenden Systemen verwendet.



 City-Notbremsassistent [vorwärts] (SCBS F)



 Notbremsassistent (SBS)
Der Lasersensor (vorne) be¿ ndet sich oben an der Windschutzscheibe in der Nähe des
Rückspiegels.
Siehe “Lasersensor (vorne)” auf Seite 4-197 .
Radarsensoren (hinten)
Die Radarsensoren (hinten) strahlen Radiowellen ab und empfangen die an einem sich von
hinten nähernden Fahrzeug reÀ ektierten Radiowellen wieder. Die Radarsensoren (hinten)
werden ebenfalls von den folgenden Systemen verwendet.



 Toter-Winkel-Assistent (BSM)



 Ausparkhilfe (RCTA)
Die Radarsensoren (hinten) sind im hinteren Stoßfänger auf der linken und rechten Seite
eingebaut.
Siehe “Radarsensoren (hinten)” auf Seite 4-199 .
Ultraschallsensoren (hinten)
Die Ultraschallsensoren (hinten) strahlen Ultraschallwellen ab und empfangen die an einem
Hindernis reÀ ektierten Ultraschallwellen hinter dem Fahrzeug ab. Die Ultraschallsensoren
(hinten) werden ebenfalls von den folgenden Systemen verwendet.



 City-Notbremsassistent [rückwärts] (SCBS R)
Die Ultraschallsensoren (hinten) be¿ nden sich im hinteren Stoßfänger.
Siehe “Ultraschallsensoren (hinten)” auf Seite 4-201 .

4–131
Beim Fahren
i-ACTIVSENSE
WARNUNG
Kontrollieren Sie vor einem Fahrspurwechsel unbedingt die Umgebung visuell:
Das System ist nur für die Erfassung von Fahrzeugen hinter Ihrem Fahrzeug bei
einem Fahrspurwechsel. Wegen Einschränkungen beim Betrieb des Systems kann die
Toter-Winkel-Warnleuchte (BSM), das akustische Signal und die Warnanzeige nicht
oder verspätet aktiviert werden, selbst wenn sich auf einer benachbarten Fahrspur ein
Fahrzeug nähert. Es gehört deshalb zu den PÀ ichten des Fahrers immer den Bereich
hinter dem Fahrzeug zu kontrollieren.
HINWEIS
  Der Toter-Winkel-Assistent (BSM) wird aktiviert, wenn alle der folgenden
Bedingungen erfüllt sind:



 Die Zündung ist auf “ON”.



 Der Toter-Winkel-Schalter (BSM) OFF wird gedrückt und die Toter-Winkel-
Kontrollleuchte (BSM) OFF erlischt.



 Die Fahrzeuggeschwindigkeit beträgt mehr als ungefähr 30 km/h.

 Der Toter-Winkel-Assistent (BSM) funktioniert unter den folgenden Bedingungen
nicht.



 Die Fahrzeuggeschwindigkeit beträgt weniger als ungefähr 25 km/h, obwohl die
Kontrollleuchte des Toter-Winkel-Schalters (BSM) OFF ausgeschaltet ist.



 Der Schalthebel (Schaltgetriebe) bzw. der Wählhebel (Automatikgetriebe) wird in
die Position R gestellt und das Fahrzeug fährt rückwärts.


 In den folgenden Fällen wird die Toter-Winkel-Kontrollleuchte (BSM) OFF
eingeschaltet und das System ist ausgeschaltet. Falls die Toter-Winkel-Kontrollleuchte
(BSM) OFF nicht erlischt, muss das Fahrzeug von einem autorisierten Mazda-
Vertragshändler/Servicepartner so bald wie möglich überprüft werden.



 Eine Systemstörung einschließlich Toter-Winkel-Warnleuchte (BSM) wird erfasst.



 Es besteht eine große Abweichung der Installationsposition des Radarsensors
(hinten) am Fahrzeug.



 Am hinteren Stoßfänger beim Radarsensor (hinten) hat sich viel Schnee oder Eis
angesammelt. Den hinteren Stoßfänger von Schnee, Eis oder Schlamm reinigen.



 Langzeitiges Fahren auf schneebedeckten Straßen.
 Die Temperatur der Radarsensoren (hinten) ist extrem hoch, wegen langzeitigem
Fahren auf einem Gefälle im Sommer.



 Abfall der Batteriespannung.

4–132
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Ein Fahrzeug be¿ ndet sich im Erfassungsbereich auf der benachbarten Fahrspur,
aber es nähert sich nicht. Der Toter-Winkel-Assistent (BSM) bestimmt die
Bedingungen anhand der abgetasteten Radardaten.



 Ein Fahrzeug fährt mit fast gleicher Geschwindigkeit für längere Zeit auf der
benachbarten Fahrspur.



 Entgegenkommende Fahrzeuge.



 Das Fahrzeug auf der benachbarten Fahrspur versucht zu überholen.



 Die benachbarte Fahrspur, auf welcher sich ein Fahrzeug be¿ ndet, ist extrem breit.
Der Erfassungsbereich der Radarsensoren (hinten) ist auf die normale Breite von
Autobahnen eingestellt.


 In den folgenden Fällen kann das Blinken der Toter-Winkel-Warnleuchte (BSM), das
akustische Warnsignal und die Warnanzeige nicht oder verspätet ausgelöst werden.



 Ein Fahrzeug führt einen Fahrspurwechsel über zwei Fahrspuren aus.



 Befahren von starken Steigungen und Gefällen.



 Befahren des Scheitelpunkts eines Hügels oder eines Passes.



 Der Wenderadius ist klein (enge Kurve, Abbiegen bei Kreuzungen).



 Falls Ihre Fahrspur und die benachbarte Fahrspur nicht auf gleicher Höhe sind.



 Unmittelbar nachdem der Toter-Winkel-Assistent (BSM) nach dem Ändern der
Einstellung aktiviert ist.


 Bei sehr schmalen Straßen ist es möglich, dass Fahrzeuge auf der zweiten
benachbarten Fahrspur erfasst werden. Der Erfassungsbereich der Radarsensoren
(hinten) ist auf die normale Breite von Autobahnen eingestellt.

4–137
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Abstandsführungssystem (DRSS) *
Mit dem Abstandsführungssystem (DRSS) wird der Abstand zwischen Ihrem und
dem vorausfahrenden Fahrzeug mit Hilfe eines Radarsensors (vorne) gemessen, wenn
die Fahrgeschwindigkeit höher als ungefähr 30 km/h ist und sich Ihr Fahrzeug dem
vorausfahrenden Fahrzeug nähert, so dass der empfohlene Fahrzeugabstand nicht mehr
eingehalten wird, wird der Fahrer mit einer Meldung auf der Active Driving-Anzeige darauf
hingewiesen einen sicheren Fahrzeugabstand einzuhalten.
WARNUNG
Verlassen Sie sich nicht vollständig auf das Abstandsführungssystem (DRSS) und
fahren Sie immer vorsichtig:
Das Abstandsführungssystem (DRSS) ist zum sicheren Fahren und macht den
Fahrer darauf aufmerksam einen sicheren Abstand zum vorausfahrenden Fahrzeug
einzuhalten. Die Fähigkeit ein vorausfahrendes Fahrzeug zu erkennen hängt von
der Art des Fahrzeugs und den Wetter- und den Verkehrsbedingungen ab. Bei einer
Fehlbedienung des Gas- und Bremspedals kann ein Unfall verursacht werden.
Kontrollieren Sie immer die Umgebung und bedienen Sie das Brems- oder das
Gaspedal, um einen sicheren Abstand zum vorausfahrenden und zum nachfolgenden
Fahrzeug einzuhalten.

4–14 6
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen wird das Toter-Winkel-Warndisplay (BSM) bzw. die
Warnleuchte eingeschaltet und der Systembetrieb wird unterbrochen. Falls das Toter-
Winkel-Warndisplay (BSM) bzw. die Warnleuchte nicht erlischt, muss das Fahrzeug
von einem autorisierten Mazda-Vertragshändler so bald wie möglich überprüft werden.



 Eine Systemstörung einschließlich der Toter-Winkel-Warnleuchten (BSM) ist
aufgetreten.



 Es besteht eine große Abweichung der Installationsposition des Radarsensors
(hinten) am Fahrzeug.



 Am hinteren Stoßfänger beim Radarsensor (hinten) hat sich viel Schnee oder Eis
angesammelt.



 Langzeitiges Fahren auf schneebedeckten Straßen.



 Die Temperatur der Radarsensoren ist extrem hoch, wegen langzeitigem Fahren auf
einem Gefälle im Sommer.



 Abfall der Batteriespannung.

4–147
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Die Fahrzeuggeschwindigkeit beträgt beim Rückwärtsfahren mehr als ungefähr
10 km/h.



 Der Erfassungsbereich des Radarsensors (hinten) wird durch eine Wand oder ein
geparktes Fahrzeug beeinträchtigt. (Bewegen Sie das Fahrzeug in eine Position, in
welcher der Erfassungsbereich des Radarsensors nicht beeinträchtigt wird.)

Ihr Fahrzeug



 Ein Fahrzeug nähert sich Ihrem Fahrzeug direkt von hinten.

Ihr Fahrzeug
 Das Fahrzeug ist schräg geparkt.

Ihr Fahrzeug
  (Mit Toter-Winkel-Schalter (BSM) OFF)  Unmittelbar nach dem Drücken des Toter-Winkel-Schalters (BSM) OFF wird das
System aktiviert.
 (Ohne Toter-Winkel-Schalter (BSM) OFF)  Unmittelbar nachdem der Toter-Winkel-Assistent (BSM) aktiviert ist.
