2017 MAZDA MODEL 2 sensor

4–2*nur bestimmte Modelle

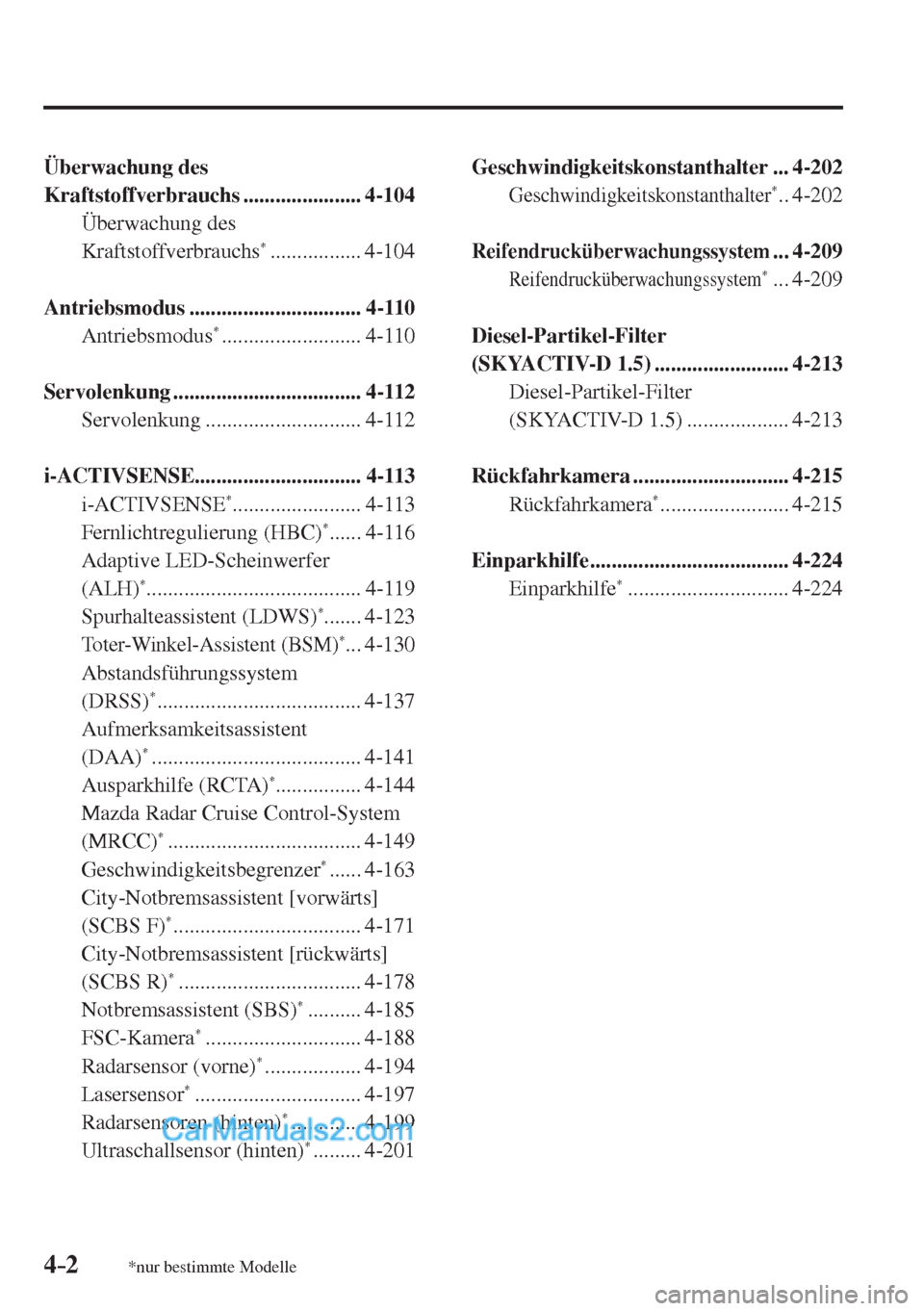

Überwachung des
Kraftstoffverbrauchs ...................... 4-104
Überwachung des
Kraftstoffverbrauchs
* ................. 4-104

Antriebsmodus ................................ 4-110
Antriebsmodus
* .......................... 4-110

Servolenkung ................................... 4-112
Servolenkung ............................. 4-112

i-ACTIVSENSE............................... 4-113
i-ACTIVSENSE
* ........................ 4-113
Fernlichtregulierung (HBC) * ...... 4-116
Adaptive LED-Scheinwerfer
(ALH)
* ........................................ 4-119
Spurhalteassistent (LDWS) * ....... 4-123

Toter-Winkel-Assistent (BSM) * ... 4-130
Abstandsführungssystem
(DRSS)
* ...................................... 4-137
Aufmerksamkeitsassistent
(DAA)
* ....................................... 4-141
Ausparkhilfe (RCTA) * ................ 4-144
Mazda Radar Cruise Control-System
(MRCC)
* .................................... 4-149
Geschwindigkeitsbegrenzer * ...... 4-163
City-Notbremsassistent [vorwärts]
(SCBS F)
* ................................... 4-171
City-Notbremsassistent [rückwärts]
(SCBS R)
* .................................. 4-178
Notbremsassistent (SBS) * .......... 4-185
FSC-Kamera * ............................. 4-188
Radarsensor (vorne) * .................. 4-194
Lasersensor * ............................... 4-197
Radarsensoren (hinten) * ............. 4-199
Ultraschallsensor (hinten) * ......... 4-201
Geschwindigkeitskonstanthalter ... 4-202

Geschwindigkeitskonstanthalter * .. 4-202


Reifendrucküberwachungssystem ... 4-209
Reifendrucküberwachungssystem * ... 4-209

Diesel-Partikel-Filter
(SKYACTIV-D 1.5) ......................... 4-213
Diesel-Partikel-Filter
(SKYACTIV-D 1.5) ................... 4-213

Rückfahrkamera ............................. 4-215
Rückfahrkamera
* ........................ 4-215

Einparkhilfe ..................................... 4-224
Einparkhilfe
* .............................. 4-224

4–39
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

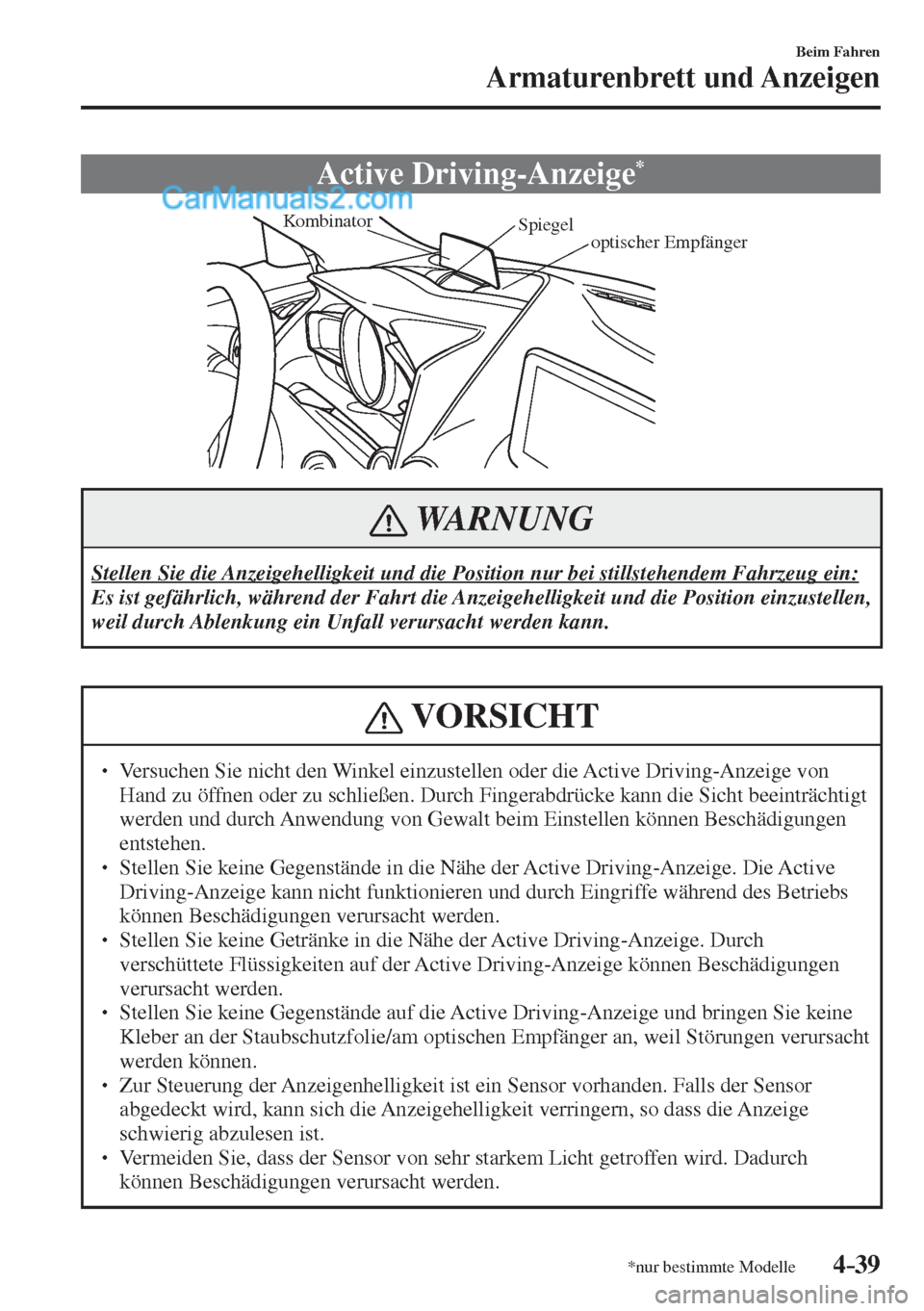

Active Driving-Anzeige *

optischer Empfänger Spiegel Kombinator

WARNUNG
Stellen Sie die Anzeigehelligkeit und die Position nur bei stillstehendem Fahrzeug ein:
Es ist gefährlich, während der Fahrt die Anzeigehelligkeit und die Position einzustellen,
weil durch Ablenkung ein Unfall verursacht werden kann.
VORSICHT
  Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von
Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt
werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen
entstehen.
  Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active
Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs
können Beschädigungen verursacht werden.
  Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch
verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen
verursacht werden.
  Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine
Kleber an der Staubschutzfolie/am optischen Empfänger an, weil Störungen verursacht
werden können.
  Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor
abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige
schwierig abzulesen ist.
  Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch
können Beschädigungen verursacht werden.

4–69
Beim Fahren
Schalter und Bedienungselemente
*nur bestimmte Modelle
Mit automatischer Beleuchtungseinschaltung



Schalterposition



Zündungsposition ON ACC
oder
OFF O N ACC
oder
OFF O N ACC
oder
OFF O N ACC
oder
OFF
Scheinwerfer aus aus Auto
*1 a u s a u s a u s e i n a u s
Tagesfahrleuchten * ein aus Auto *1 aus aus aus aus aus
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler aus aus Auto
*1 ein *2 /
aus *3 ein ein ein ein *4
*1 Die Scheinwerfer und die anderen Beleuchtungen werden automatisch entsprechend der durch den Sensor
abgetasteten Umgebungshelligkeit eingestellt.
*2 Falls die Zündung bei eingeschalteten Leuchten in eine andere Position als “ ON ” gestellt wird, bleiben die
Leuchten eingeschaltet.
Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.
*3 Falls die Zündung in eine andere Position als “ ON ” gestellt wird, werden die Leuchten nicht eingeschaltet, auch
nicht, wenn der Leuchtenschalter auf
gestellt wird.
*4 Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.

4–70
Beim Fahren
Schalter und Bedienungselemente
Automatische Beleuchtungseinschaltung
In der
-Position des Scheinwerferschalters und wenn die Zündung auf “ON” gestellt ist,
werden die Scheinwerfer, die Außenbeleuchtung und die Instrumentenbeleuchtung
entsprechend der Umgebungshelligkeit automatisch ein- oder ausgeschaltet (siehe
obenstehende Tabelle).
VORSICHT
  Der Lichtsensor darf nicht mit einem Kleber an der Windschutzscheibe abgedeckt
werden. Die Funktion des Lichtsensors wird dadurch beeinträchtigt.

  Der Lichtsensor funktioniert auch als Regensensor für die automatische
Wischerbetätigung. Halten Sie die Hände und Eisschaber von der Windschutzscheibe
fern, wenn sich der Wischerhebel in der Position
be¿ ndet und die Zündung auf
“ON” geschaltet ist, weil Finger eingeklemmt oder die Scheibenwischer und die
Wischerblätter beschädigt werden können, wenn die Scheibenwischer automatisch
eingeschaltet werden. Vergewissern Sie sich deshalb vor dem Reinigen der
Windschutzscheibe, ob die Scheibenwischer vollständig ausgeschaltet sind, dies ist
besonders wichtig, wenn bei laufendem Motor die Windschutzscheibe von Schnee und
Eis befreit wird.

4–71
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Es ist möglich, dass die Scheinwerfer, die anderen Außenleuchten und die
Armaturenbrettbeleuchtung nicht sofort ausgeschaltet werden, wenn die Umgebung
hell wird, weil der Lichtsensor annimmt, dass es Nacht ist, wenn die Umgebung
während mehrerer Minuten dunkel bleibt, wie in einem langen Tunnel, bei einem
Verkehrsstau in einem Tunnel oder in einem Parkhaus.
 In diesem Fall kann das Licht durch Drehen des Lichtschalters in die Position
ausgeschaltet werden.
  Wenn sich der Scheinwerferschalter in der Position be¿ ndet und die Zündung auf
“ACC” oder aus gestellt ist, werden die Scheinwerfer, die Außenbeleuchtung und die
Instrumentenbeleuchtung ausgeschaltet.
  Die Armaturenbrettbeleuchtung lässt sich mit dem Knopf im Armaturenbrett einstellen.
Der Blendschutz lässt sich durch Drehen des Knopfs ändern, bis ein akustisches Signal
ertönt. Zum Einstellen der Helligkeit der Armaturenbrettbeleuchtung: Siehe Abschnitt
“Instrumentenbeleuchtungsregler” auf Seite 4-33 .

 Die Emp¿ ndlichkeit der automatischen Beleuchtung kann von einem autorisierten
Mazda-Vertragshändler/Servicepartner geändert werden. Siehe “Individuelle
Einstellungen” auf Seite 9-13 .

4–81
Beim Fahren
Schalter und Bedienungselemente
Einstellbare Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.

Intervallring
Mit automatischer Wischerregelung


Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B

Bedienung beim
Hochziehen des Hebels

Stopp

automatische Regelung


niedrige Drehzahl


hohe Drehzahl
Automatische Wischerregelung
Wenn sich der Wischerhebel in der
Position
be¿ ndet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch
ein- bzw. ausgeschaltet (aus, Intervall,
niedrige und hohe Wischgeschwindigkeit).

Die Emp¿ ndlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach oben für
eine höhere Emp¿ ndlichkeit (rascheres
Ansprechen) oder nach unten für eine
geringere Emp¿ ndlichkeit (langsamere
Ansprechen).

höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition

4–82
Beim Fahren
Schalter und Bedienungselemente
VORSICHT
  Der Regensensor darf nicht
mit einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.

VORSICHT

 Wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf “ON” gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:



 Falls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.



 Falls ein Schlag mit der Hand oder
einem Gegenstand von außen oder
innen auf die Windschutzscheibe
einwirkt.
  Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf “ON” geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
 Vergewissern Sie sich
deshalb vor dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die Windschutzscheibe
bei laufendem Motor von Schnee und
Eis befreit wird.

4–83
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Wenn der Hebel für die automatische
Wischerregelung beim Fahren von

auf gestellt wird, werden
die Scheibenwischer einmal betätigt.
Danach werden die Wischer
entsprechend der Stärke des Regens
geregelt.
  Die automatische Wischerregelung
funktioniert nicht, wenn die
Temperatur des Regensensors tiefer
als ungefähr –10 °C oder höher als
ungefähr 85 °C ist.
  Falls die Windschutzscheibe mit
einem Wasser abstoßenden Mittel
behandelt ist, kann der Regensensor
den Niederschlag nicht richtig
erfassen und die automatische
Wischerregelung kann nicht richtig
funktionieren.
  Falls an der Windschutzscheibe
über dem Regensensor Fremdkörper
(wie z.B. Eis oder Salzwasser)
anhaften oder bei vereister
Windschutzscheibe, können sich die
Scheibenwischer plötzlich bewegen.
Wenn die Fremdkörper bzw. das Eis
durch die Scheibenwischer nicht
entfernt werden können, werden
die Wischer ausgeschaltet. Stellen
Sie den Wischerhebel in diesem
Fall in die Position für niedrige
bzw. hohe Wischgeschwindigkeit
für den manuellen Betrieb und
entfernen Sie die Fremdkörper bzw.
das Eis von Hand, bevor Sie wieder
auf automatischen Wischerbetrieb
umschalten.
HINWEIS
  Wenn der Hebel für die automatische
Wischerregelung in die Position

gestellt ist, können die
Scheibenwischer automatisch durch
eine starke Lichtquelle, durch
elektromagnetische Wellen oder
durch Infrarotlicht eingeschaltet
werden, weil der Regensensor mit
einen optischen Sensor gesteuert
wird. Es wird deshalb empfohlen den
Hebel für die automatische
Wischerregelung in die Position

zu stellen, außer beim Fahren bei
regnerischem Wetter.
  Der automatische
Scheibenwischerbetrieb kann
ausgeschaltet werden.
 Siehe “Individuelle Einstellungen”
auf Seite 9-13 .
