2017 Lexus GS300h display

99

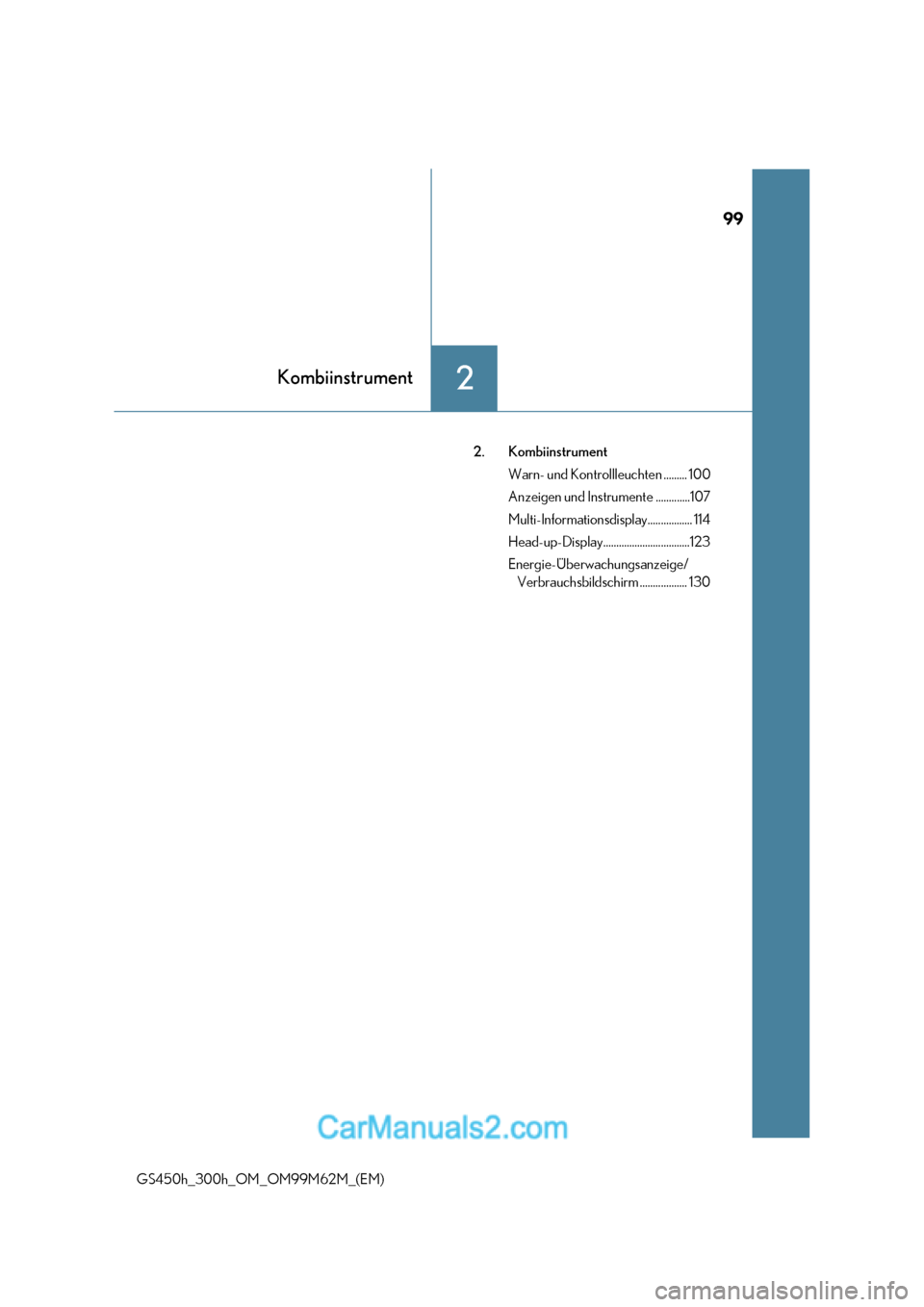

2Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM) 2. Kombiinstrument
Warn- und Kontrollleuchten ......... 100
Anzeigen und Instrumente .............107
Multi-Informationsdisplay................. 114
Head-up-Display.................................123
Energie-Überwachungsanzeige/Verbrauchsbildschirm .................. 130

1082. Kombiinstrument

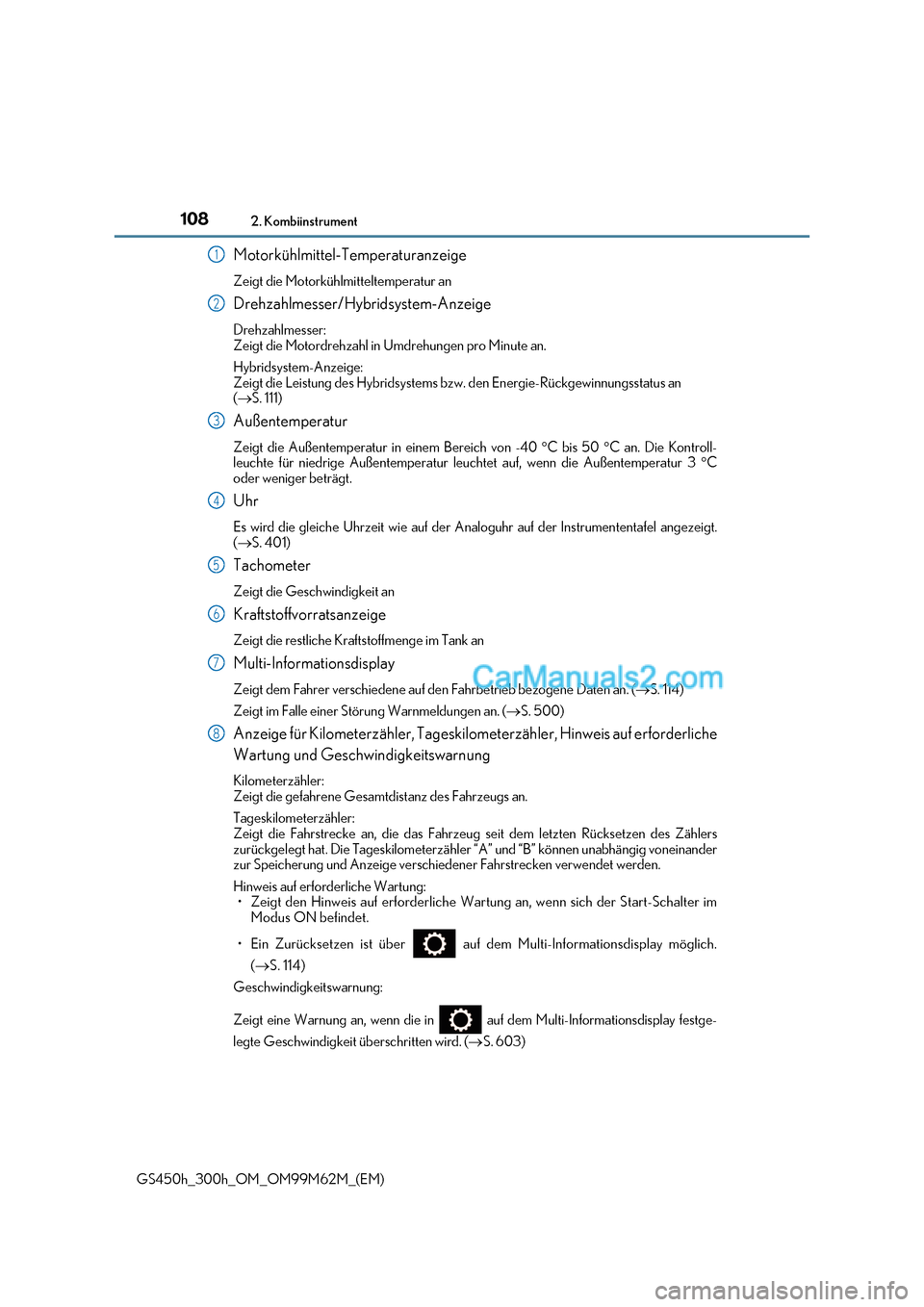

GS450h_300h_OM_OM99M62M_(EM) Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Drehzahlmesser/Hybridsystem-Anzeige
Drehzahlmesser:
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Hybridsystem-Anzeige:
Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an (
 S. 111)
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 C bis 50 C an. Die Kontroll-
leuchte für niedrige Außentemperatur leuc htet auf, wenn die Außentemperatur 3 C
oder weniger beträgt.
Uhr
Es wird die gleiche Uhrzeit wie auf der Analoguhr auf der Instrumententafel angezeigt. (  S. 401)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf de n Fahrbetrieb bezogene Daten an. (S. 114)
Zeigt im Falle einer Störung Warnmeldungen an. ( S. 500)
Anzeige für Kilometerzähler, Tageskilometerzähler, Hinweis auf erforderliche
Wartung und Geschwindigkeitswarnung
Kilometerzähler:
Zeigt die gefahrene Gesamtdistanz des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers
zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander
zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Hinweis auf erforderliche Wartung:

1122. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

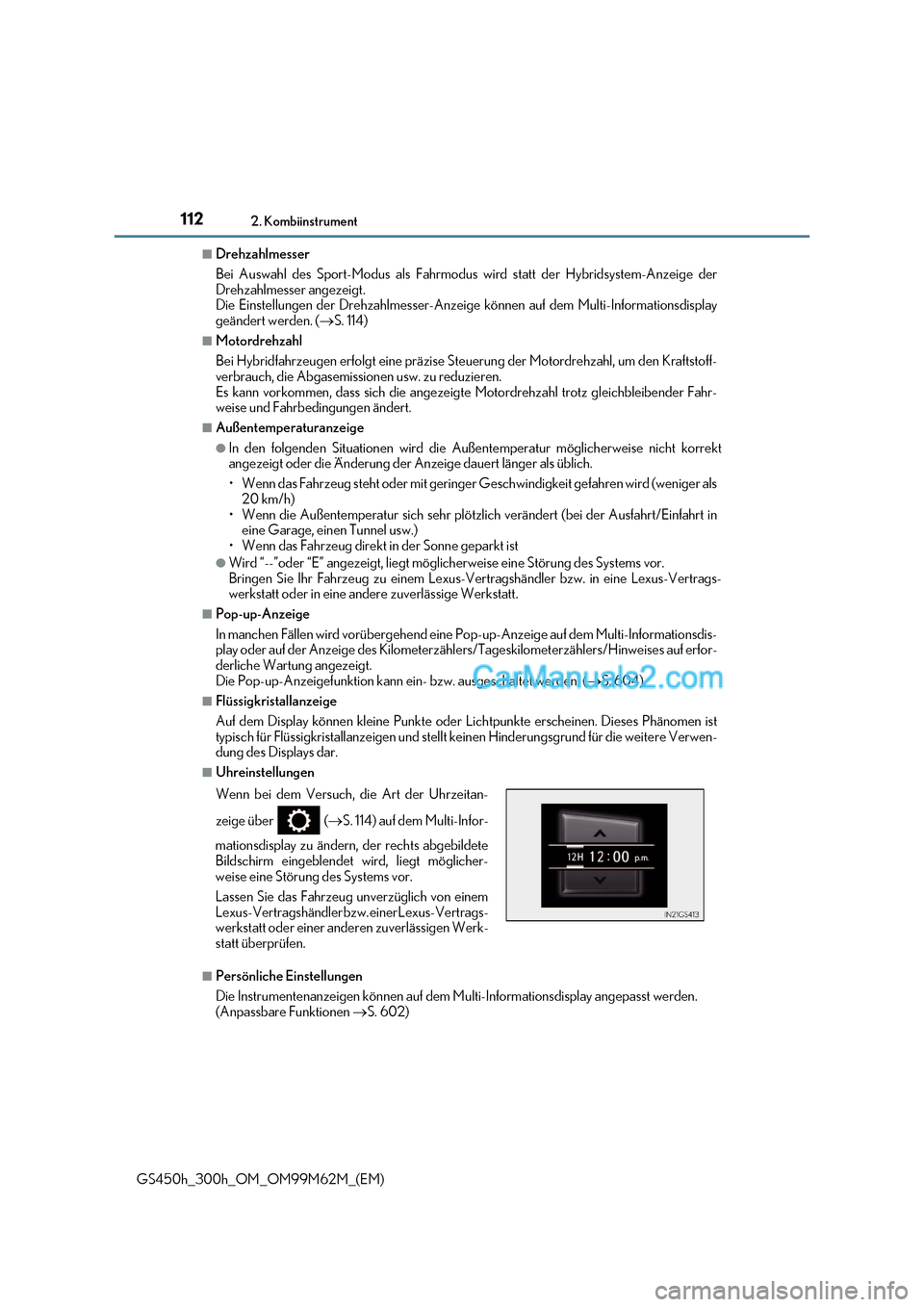

■Drehzahlmesser
Bei Auswahl des Sport-Modus als Fahrmodus wird statt der Hybridsystem-Anzei ge der
Drehzahlmesser angezeigt.
Die Einstellungen der Drehzahlmesser-Anzeige können auf dem Multi-Informationsdisplay
geändert werden. ( S. 114)
■Motordrehzahl
Bei Hybridfahrzeugen erfolgt eine präzise Steuerung der Motordrehzahl, um den Kraftstoff-
verbrauch, die Abgasemissionen usw. zu reduzieren.
Es kann vorkommen, dass sich die angezeigte Motordrehzahl trotz gleichbleibender Fahr-
weise und Fahrbedingungen ändert.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Auße ntemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.

113
2. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

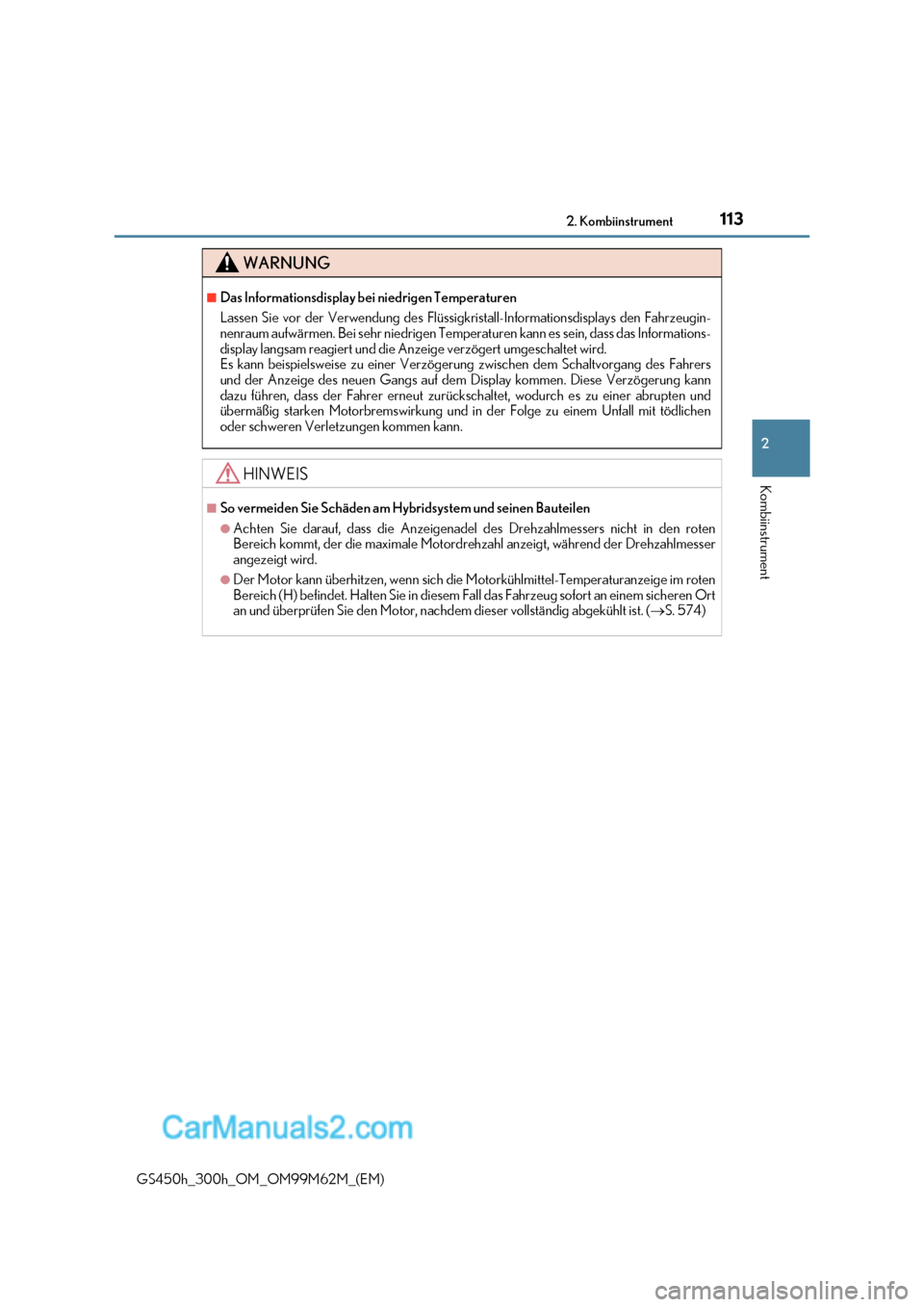

WARNUNG
■Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperat uren kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
Es kann beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des Fahr ers
und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und
übermäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen
oder schweren Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Hybridsystem und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich kommt, der die maximale Motordrehzahl anzeigt, während der Drehzahlmesser
angezeigt wird.
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten
Bereich (H) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einem sicheren Ort
an und überprüfen Sie den Motor, nachdem dieser vollständig abgekühlt ist. ( S. 574)

1142. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Multi-Informationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugda ten
an. ● Menüsymbole
Bei Auswahl eines Symbols werden die folgenden Informationen angezeigt. (  S. 116)
Je nach Situation werden bestimmte Informationen automatisch angezeigt.
FahrdatenWählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( S. 116)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folg enden Informationen des Navigationssys-
tems anzuzeigen.

115
2. Kombiinstrument
2
Kombiinstrument

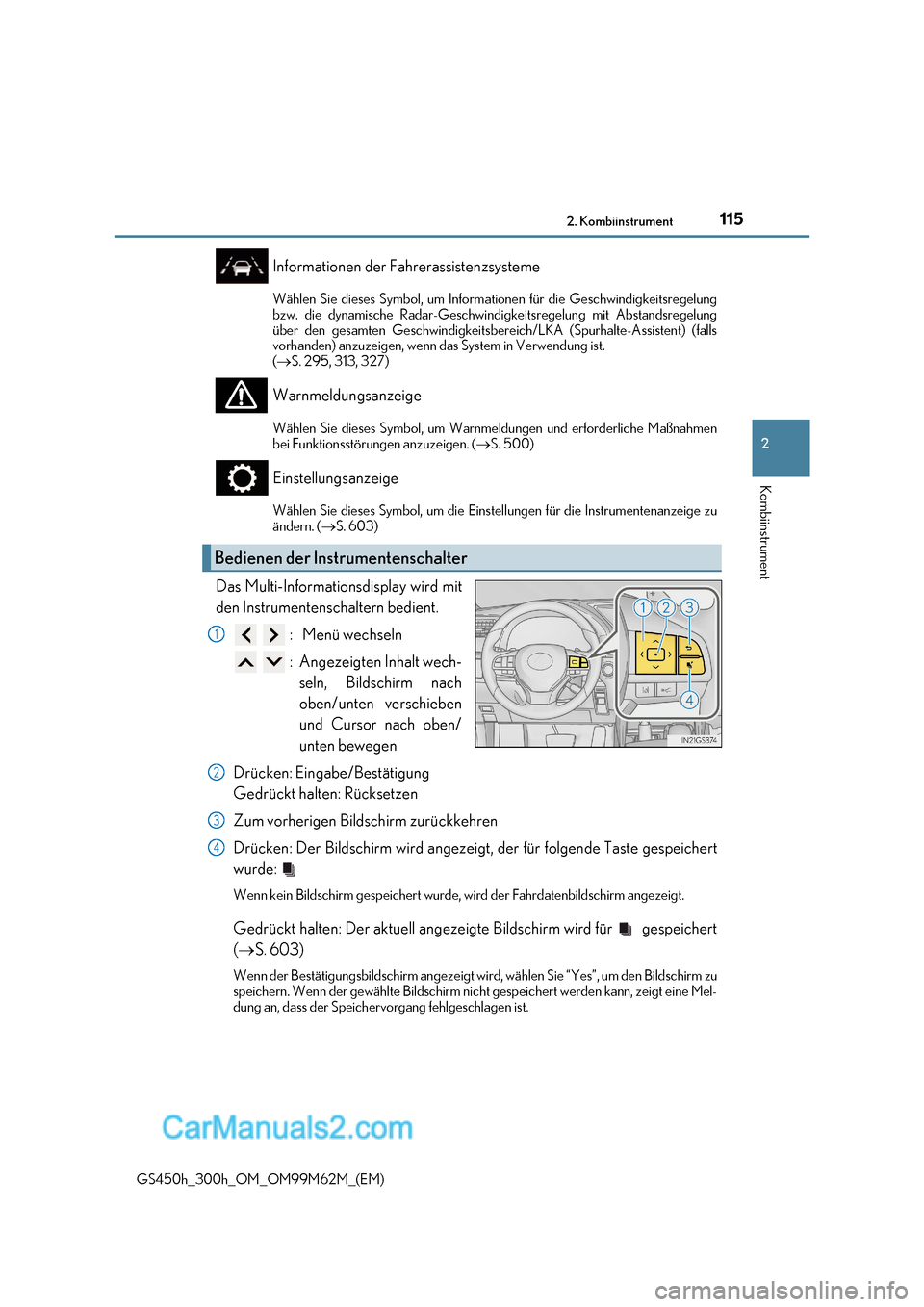

GS450h_300h_OM_OM99M62M_(EM) Informationen der Fahrerassistenzsysteme
Wählen Sie dieses Symbol, um Informat
ionen für die Geschwindigkeitsregelung
bzw. die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeitsbereich/LKA (Spurhalte-Assistent) (falls
vorhanden) anzuzeigen, wenn das System in Verwendung ist. (  S. 295, 313, 327)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um Warnmeldungen und erforderliche Maßnahmen
bei Funktionsstörungen anzuzeigen. ( S. 500)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenanzeige zu
ändern. ( S. 603)
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient. : Menü wechseln
: Angezeigten Inhalt wech-seln, Bildschirm nach
oben/unten verschieben
und Cursor nach oben/
unten bewegen
Drücken: Eingabe/Bestätigung
Gedrückt halten: Rücksetzen
Zum vorherigen Bildschirm zurückkehren
Drücken: Der Bildschirm wird angezeigt, der für folgende Taste gespeichert
wurde:
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der aktuell angezeigte Bildschirm wird für gespeichert(  S. 603)
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bildschirm zu
speichern. Wenn der gewählte Bildschirm nicht gespeichert werden kann, zeigt eine Mel-
dung an, dass der Speichervorgang fehlgeschlagen ist.
Bedienen der Instrumentenschalter
1
2
3
4

1182. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■Display aus
Es wird nichts auf dem Bildschirm angezeigt
* 1
: Wird angezeigt, wenn “Fahrinfo 1”, “Fahrinfo 2” oder “Fahrinfo 3” eingestellt wurde.
( S. 603)
* 2
: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschaltern län-
ger als 1 Sekunde drücken, während der zurückzusetzende Eintrag angezeigt wird.
Wenn mehr als ein Eintrag zurückgesetzt werden kann, wird ein Auswahlbildschirm ange -
zeigt.
Für die folgenden Elemente können Einstellungen vorgenommen werden. Siehe
S. 602. Bei Funktionen, die aktiviert bzw. deaktiviert werden können, schaltet die Funktion je des
Mal zwischen Ein und Aus um, wenn gedrückt wird.
■ (Spurhalte-Assistent) (falls vorhanden) ( S. 295)
■(Pre-Crash-Sicherheitssystem) (falls vorhanden)
( S. 282)
■ (Adaptives Scheinwerfersystem) (falls vorhanden) ( S. 248)
■ (Spurwechsel-Assistent) (falls vorhanden) ( S. 333)
■
Wählen Sie diese Taste, um die Geschwindigkeitswarnung ein- und auszu-
schalten, oder um die Geschwindigkei t zu ändern, bei der die Geschwindig-
keitswarnung angezeigt wird.
■(Verkehrszeichenerkennun g) (falls vorhanden)
( S. 307)
Einstellungsanzeige

119
2. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■

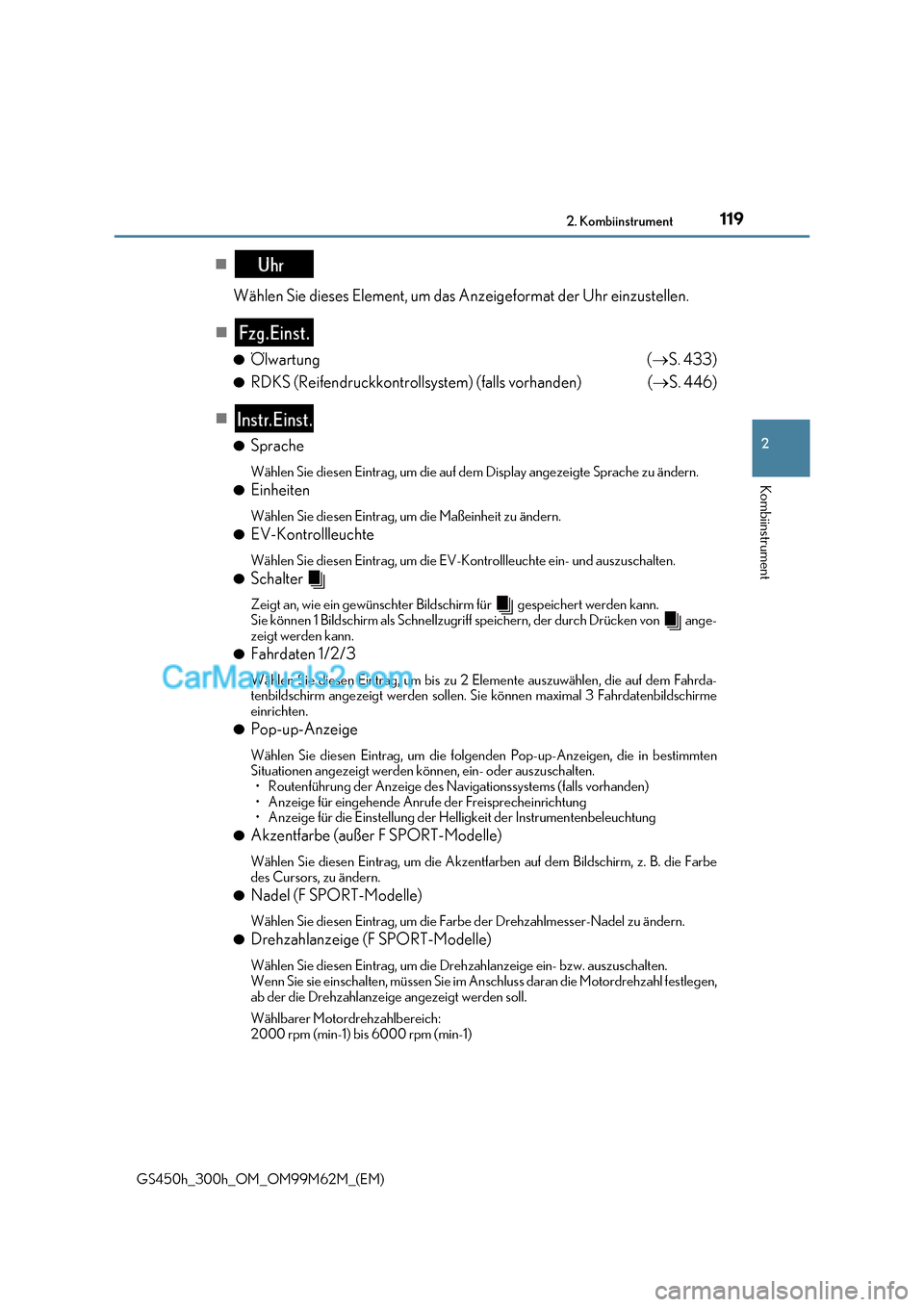

Wählen Sie dieses Element, um das Anzeigeformat der Uhr einzustellen.
■
● Ölwartung ( S. 433)
● RDKS (Reifendruckkontrollsystem) (falls vorhanden) ( S. 446)
■
● Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache zu ändern.
● Einheiten
Wählen Sie diesen Eintrag, um die Maßeinheit zu ändern.
● EV-Kontrollleuchte
Wählen Sie diesen Eintrag, um die EV-Kontrollleuchte ein- und auszuschalten.
● Schalter
Zeigt an, wie ein gewünschter Bildschirm für gespeichert werden ka nn.
Sie können 1 Bildschirm als Schnellzugriff speichern, der durch Drücken von ange-
zeigt werden kann.
● Fahrdaten 1/2/3
Wählen Sie diesen Eintrag, um bis zu 2 Elemente auszuwählen, die auf dem Fahrda-
tenbildschirm angezeigt werden sollen. Sie können maximal 3 Fahrdatenbildschirme
einrichten.
● Pop-up-Anzeige
Wählen Sie diesen Eintrag, um die folg enden Pop-up-Anzeigen, die in bestimmten
Situationen angezeigt werden können, ein- oder auszuschalten.
