Hvordan starte bilen .............................................H44
Hvordan stanse bilen ............................................H45
Lydsystem for virtuell motor (VESS) .................H45
Måler for avstanden før batteriet er tomt........H46Når destinasjon ikke er stilt inn....................................H46
Når destinasjon er stilt inn.............................................H47
Tips for forbedring av avstand til tomt .............H47
ECO guide ...............................................................H48
State of Charge (SOC) (ladestatus)
måleinstrument for høyspenningsbatteriet .......H49
Varsel- og indikatorlys (relatert til el-bil) ........H50 Indikator for driftsklar ....................................................H50
Varsellampe for service...................................................H50
Varsellampe system avslått ............................................H50
Meldelampe for opplading..............................................H51
Varsellampe høyspentbatteri for lavt nivå .................H51
Varsellampe for regenerativ brems..............................H51
LCD-display meldinger .........................................H52 Skift til P for å lade opp .................................................H52
Gjenblivende tid.................................................................H52
Ladeluke åpen ...................................................................H52
Laderfeil! / Hurtigladerfeil! ............................................H53
Stopp bilen og kontroller bremsene ............................H53
Kontroller bremsene.........................................................H53
Lavt batterinivå .................................................................H54
Lad øyeblikkelig. Kraften innskrenket .........................H54
Lavt batterinivå. Lad øyeblikkelig .................................H54 Lavt batterinivå. Kraften innskrenket .........................H55
Batteriet overoppvarmet! Stopp bilen .........................H55
Kraften innskrenket .........................................................H55
Stopp bilen og kontroller krafttilførselen ..................H56
Kontroller aktiv-luftklappesystemet ............................H56
Kontroller Virtual Engine Sound System ....................H57
Kontroller bilens elektriske system ..............................H57
Energistrøm ............................................................H57 Bilstans ................................................................................H58
EV-fremdrift ......................................................................H58
Regenerering......................................................................H58
Hjelpe- batterisparer+ .........................................H59 Modus ..................................................................................H59
Systeminnstilling ...............................................................H60
LCD-melding.......................................................................H60
Hvis en ulykke skjer .............................................H61
Andre forhåndsregler for el-bil ..........................H63
Serviceplugg ...........................................................H63

H4
DDEETT EE LLEE KK TTRR IISS KK EE KK JJØØ RREETT ØØ YYEETT SS VV IIKK TTIIGG SSTT EE KK OO MM PPOO NNEENN TTEERR
Lader ombord (On-Board Charger - OBC): Ekstern enhet (lav hastighet)
for å lade opp høyspenningsbatteriet.
Inverter : Omdanner likestrøm til vekselstrøm for å forsyne motoren med
kraft og omdanner vekselstrøm til likestrøm for å lade opp
høyspenningsbatteriet.
LDC : Omdanner kraft frfa høyspenningsbatteriet til lavspenning (12 V) for
å forsyne kjøretøyet med kraft (DC-DC).
OAEEQ016001
Lader ombord
(On-Board Charger - OBC) Høyspenningsbateri
EPCU
(Inverter + LDC)
Motor
Reduksjonsgir

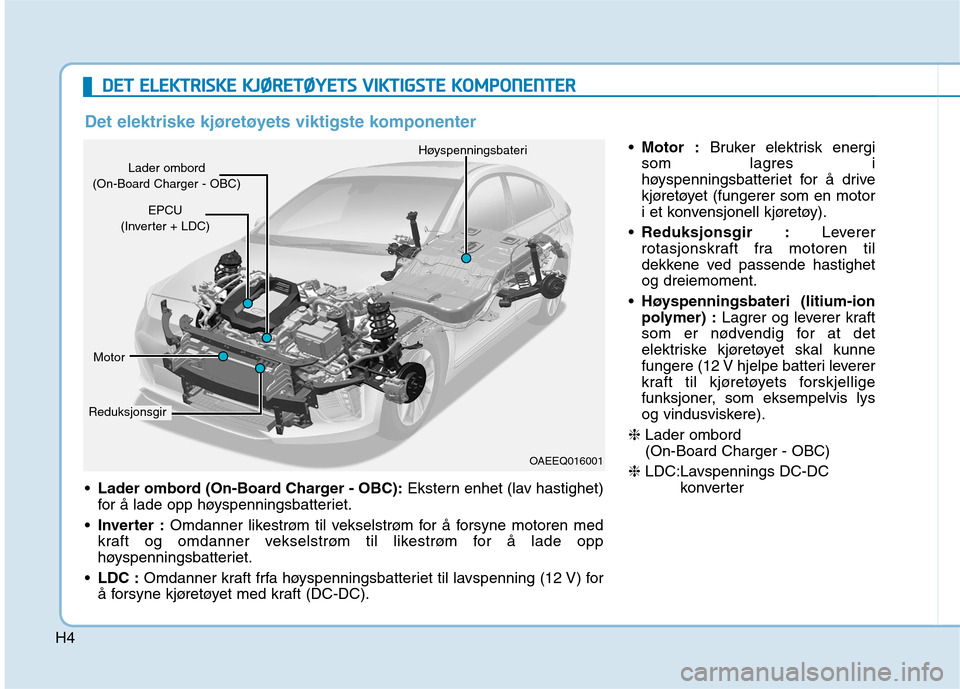

Det elektriske kjøretøyets viktigste komponenter
Motor : Bruker elektrisk energi
som lagres i
høyspenningsbatteriet for å drive
kjøretøyet (fungerer som en motor
i et konvensjonell kjøretøy).
Reduksjonsgir : Leverer
rotasjonskraft fra motoren til
dekkene ved passende hastighetog dreiemoment.
Høyspenningsbateri (litium-ion
polymer) : Lagrer og leverer kraft
som er nødvendig for at det
elektriske kjøretøyet skal kunne
fungere (12 V hjelpe batteri leverer
kraft til kjøretøyets forskjellige
funksjoner, som eksempelvis lys
og vindusviskere).
❈ Lader ombord (On-Board Charger - OBC)
❈ LDC:Lavspennings DC-DC
konver ter

H16

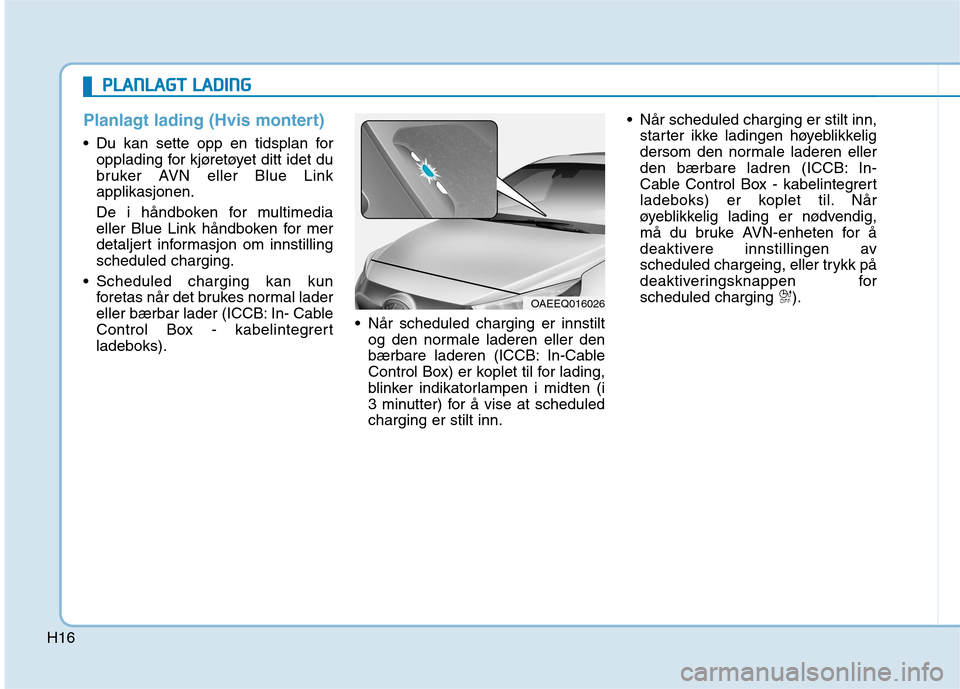

Planlagt lading (Hvis montert)
Du kan sette opp en tidsplan foropplading for kjøretøyet ditt idet du
bruker AVN eller Blue Linkapplikasjonen.
De i håndboken for multimedia
eller Blue Link håndboken for mer
detaljert informasjon om innstillingscheduled charging.
Scheduled charging kan kun foretas når det brukes normal lader
eller bærbar lader (ICCB: In- Cable
Control Box - kabelintegrertladeboks). Når scheduled charging er innstilt
og den normale laderen eller den
bærbare laderen (ICCB: In-Cable
Control Box) er koplet til for lading,
blinker indikatorlampen i midten (i
3 minutter) for å vise at scheduledcharging er stilt inn. Når scheduled charging er stilt inn,
starter ikke ladingen høyeblikkelig
dersom den normale laderen eller
den bærbare ladren (ICCB: In-
Cable Control Box - kabelintegrert
ladeboks) er koplet til. Når
øyeblikkelig lading er nødvendig,
må du bruke AVN-enheten for å
deaktivere innstillingen av
scheduled chargeing, eller trykk på
deaktiveringsknappen for
scheduled charging ).
OAEEQ016026
PPLLAA NN LLAA GG TT LL AA DDIINN GG

H49

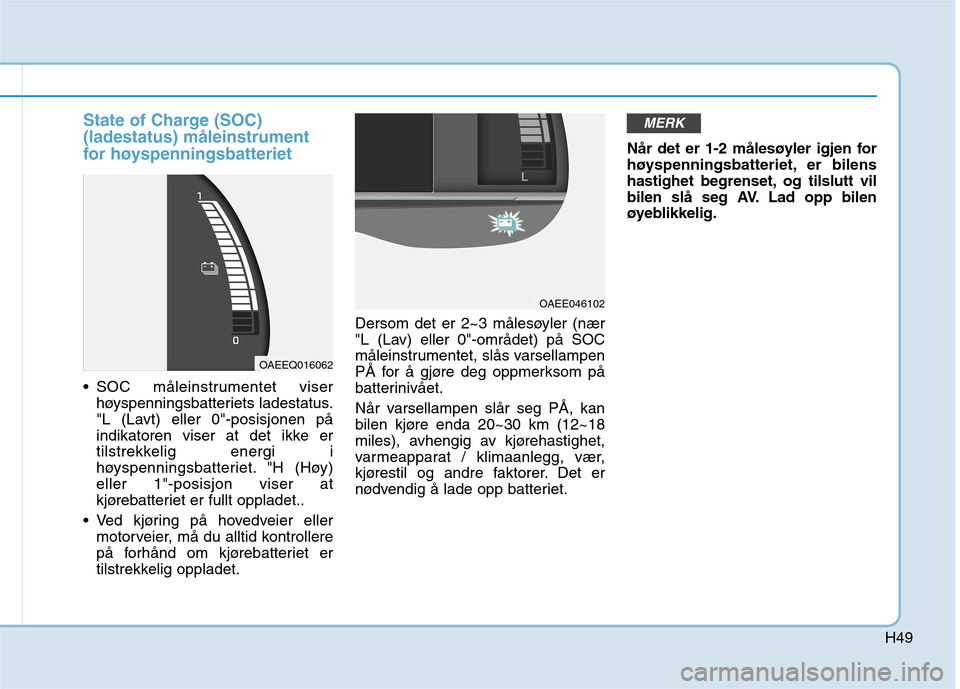

State of Charge (SOC) (ladestatus) måleinstrument
for høyspenningsbatteriet
SOC måleinstrumentet viserhøyspenningsbatteriets ladestatus.
"L (Lavt) eller 0"-posisjonen på
indikatoren viser at det ikke er
tilstrekkelig energi i
høyspenningsbatteriet. "H (Høy)eller 1"-posisjon viser at
kjørebatteriet er fullt oppladet..
Ved kjøring på hovedveier eller motorveier, må du alltid kontrollere
på forhånd om kjørebatteriet er
tilstrekkelig oppladet. Dersom det er 2~3 målesøyler (nær
"L (Lav) eller 0"-området) på SOC
måleinstrumentet, slås varsellampen
PÅ for å gjøre deg oppmerksom på
batterinivået.
Når varsellampen slår seg PÅ, kan
bilen kjøre enda 20~30 km (12~18
miles), avhengig av kjørehastighet,
varmeapparat / klimaanlegg, vær,
kjørestil og andre faktorer. Det er
nødvendig å lade opp batteriet. Når det er 1-2 målesøyler igjen for
høyspenningsbatteriet, er bilens
hastighet begrenset, og tilslutt vil
bilen slå seg AV. Lad opp bilen
øyeblikkelig.
MERK
OAEE046102
OAEEQ016062

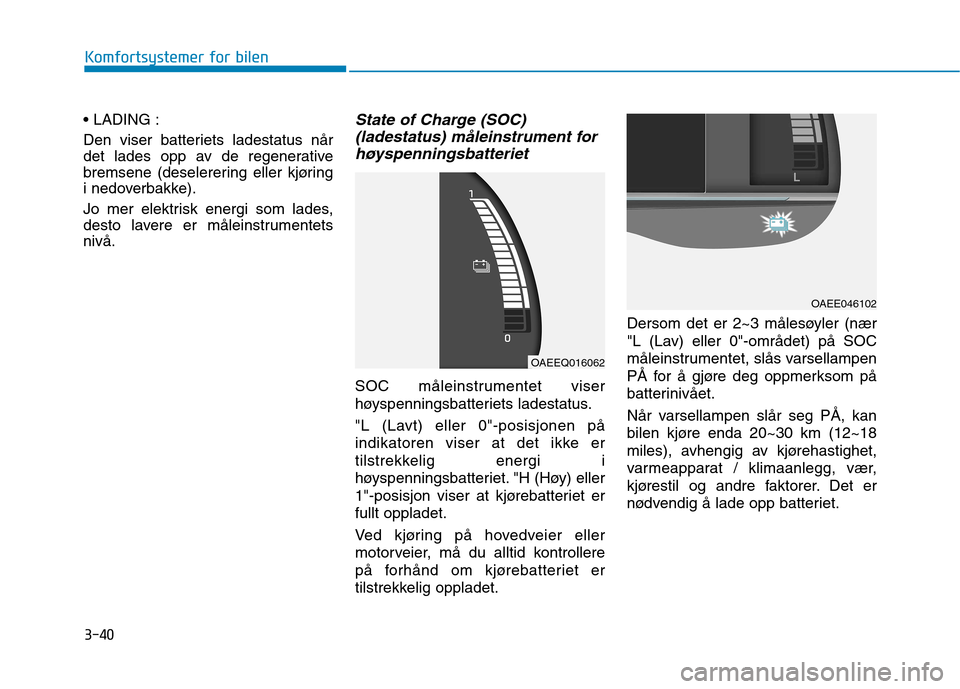

3-37
Komfortsystemer for bilen
3
IINN SSTT RR UU MM EENN GGRRUU PPPPEE
Den faktiske instrumentgruppen i bilen kan være annerledes enndet som vises i illustrasjonen. Se i "måleinstrumenter og - apparater" i dette kapitlet.

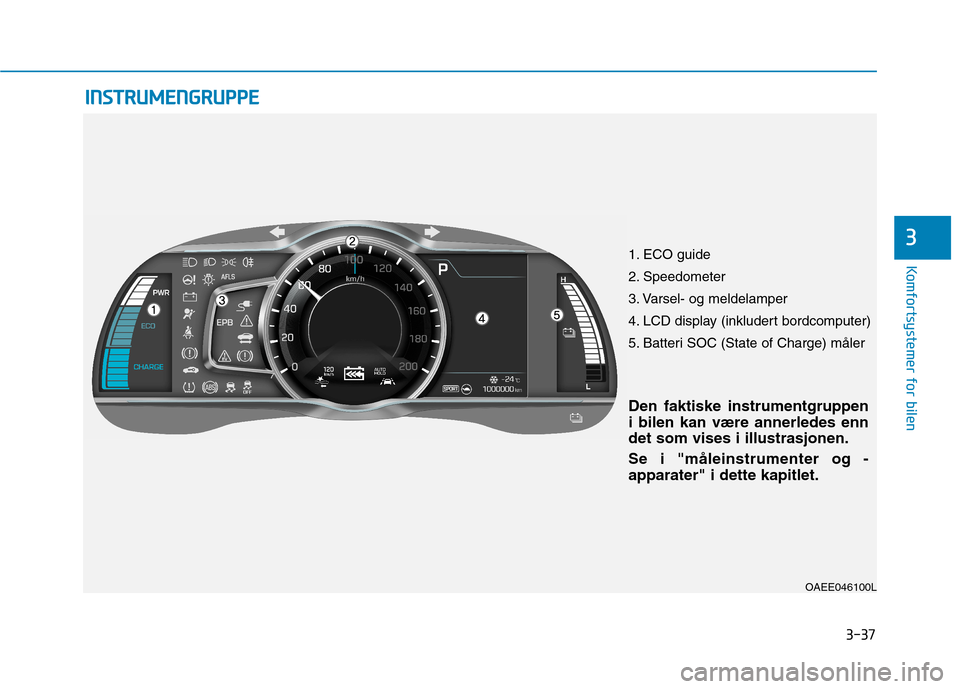

1. ECO guide
