2017 Hyundai Grandeur Hybrid 그랜저 IG 하이브리드 표준5 내비게이션 (in Korean)

공조
카메라 기능 안내

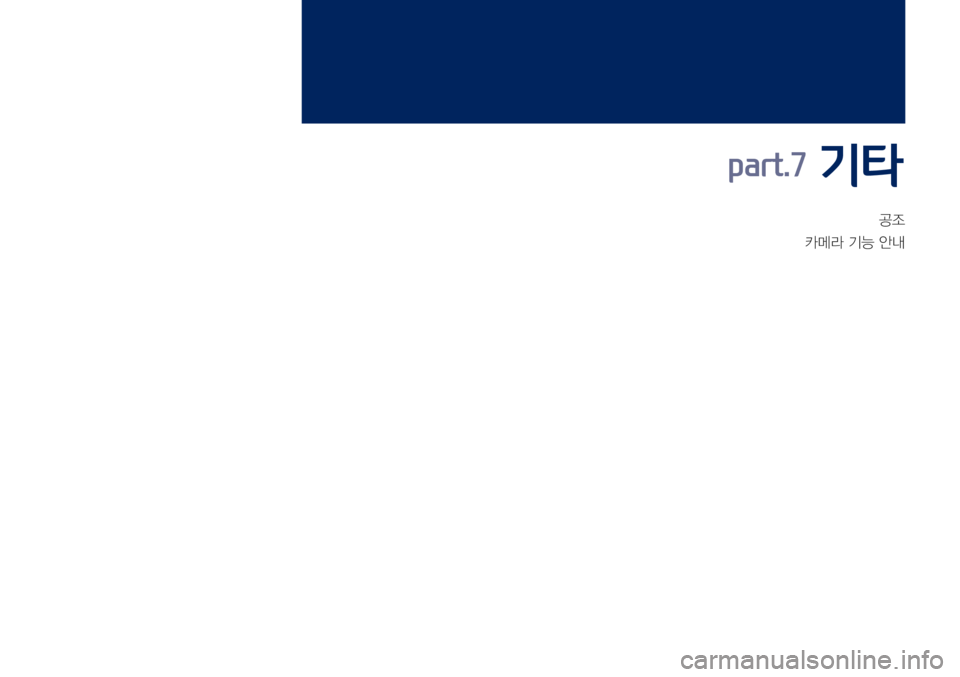

part.7 기타

7-2 I 기타

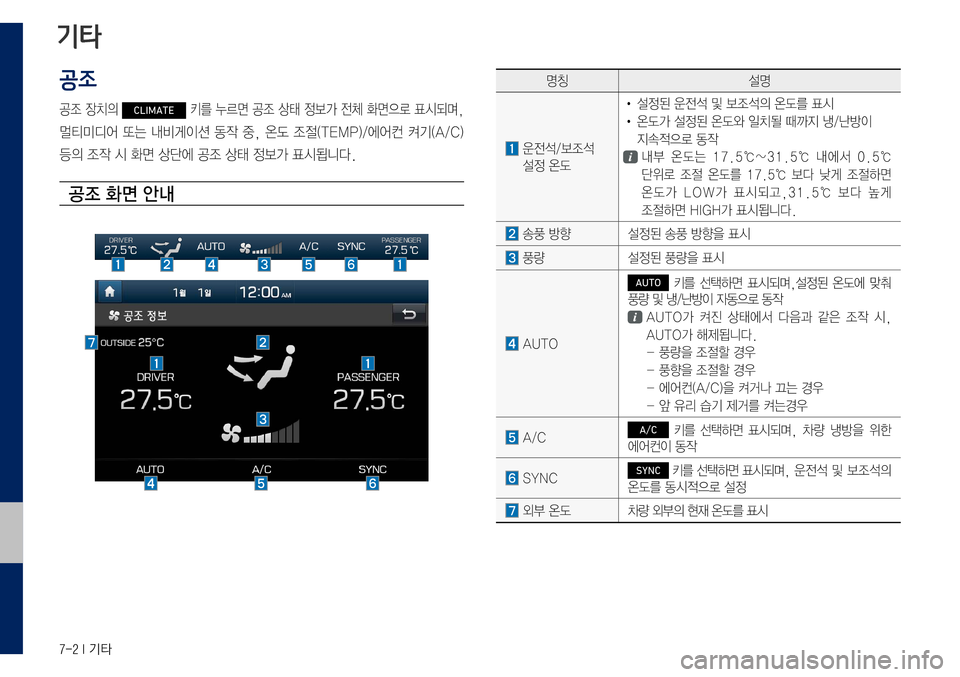

공조
공조 장치의 CLIMATE 키를 누르면 공조 상태 정보가 전체 화면으로 표시되며,
멀티미디어 또는 내비게이션 동작 중, 온도 조절(TEMP)/에어컨 켜기(A/C)
등의 조작 시 화면 상단에 공조 상태 정보가 표시됩니다.
공조 화면 안내
명칭설명
운전석/보조석
설정 온도
• 설정된 운전석 및 보조석의 온도를 표시
• 온도가 설정된 온도와 일치될 때까지 냉/난방이
지속적으로 동작
내부 온도는 17.5℃~31.5℃ 내에서 0.5℃
단위로 조절 온도를 17.5℃ 보다 낮게 조절하면
온도가 LOW가 표시되고,31.5℃ 보다 높게
조절하면 HIGH가 표시됩니다.
송풍 방향설정된 송풍 방향을 표시
풍량설정된 풍량을 표시
AUTO
AUTO 키를 선택하면 표시되며,설정된 온도에 맞춰
풍량 및 냉/난방이 자동으로 동작
AUTO가 켜진 상태에서 다음과 같은 조작 시,
AUTO가 해제됩니다.
- 풍량을 조절할 경우
- 풍향을 조절할 경우
- 에어컨(A/C)을 켜거나 끄는 경우
- 앞 유리 습기 제거를 켜는경우
A/CA/C 키를 선택하면 표시되며, 차량 냉방 을 위한
에어컨이 동작
SYNCSYNC 키를 선택하면 표시되며, 운전석 및 보조 석의
온도를 동시적으로 설정
외부 온도차량 외부의 현재 온도를 표시
기타

공조 I 7-3

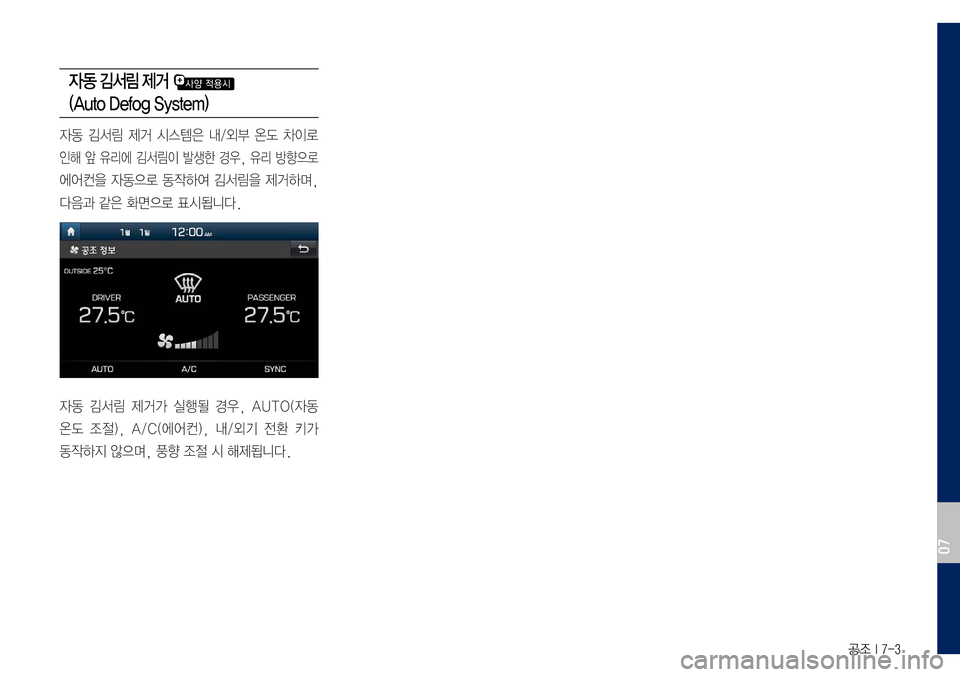

자 동 김서림 제거
(Auto Defog System)
자동 김서림 제거 시스템은 내/외부 온도 차이로
인해 앞 유리에 김서림이 발생한 경우, 유리 방향으로
에어컨을 자동으로 동작하여 김서림을 제거하며,
다음과 같은 화면으로 표시됩니다.
자동 김서림 제거가 실행될 경우, AUTO(자동
온도 조절), A/C(에어컨), 내/외기 전환 키가
동작하지 않으며, 풍향 조절 시 해제됩니다.
07

7-4 I 기타

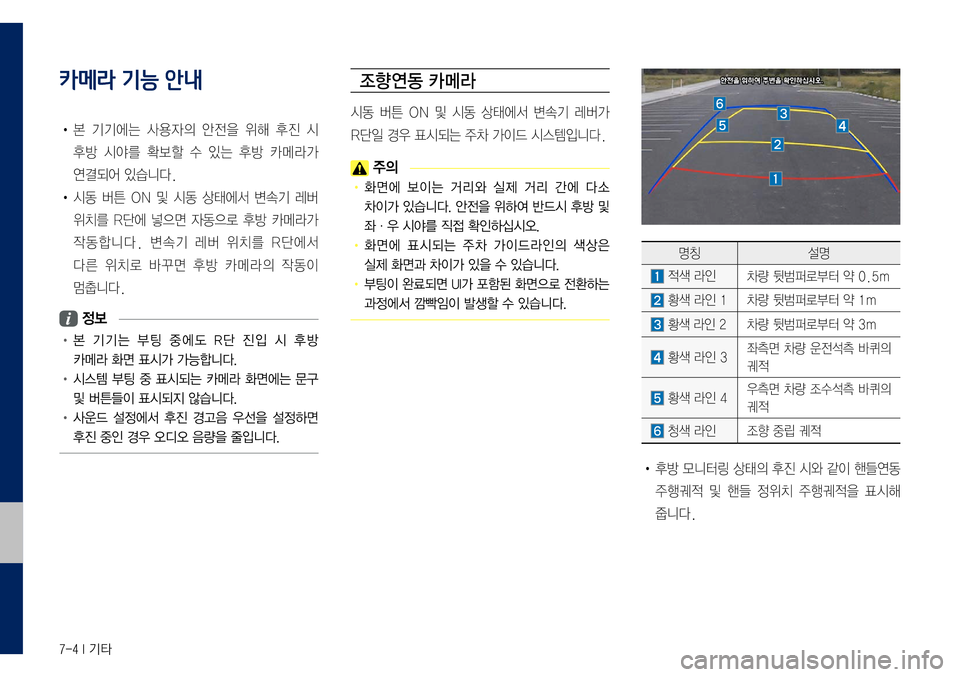

카메라 기능 안내
• 본 기기에는 사용자의 안전을 위해 후진 시
후방 시야를 확보할 수 있는 후방 카메라가
연결되어 있습니다.
• 시동 버튼 ON 및 시동 상태에서 변속기 레버
위치를 R단에 넣으면 자동으로 후방 카메라가
작동합니다. 변속기 레버 위치를 R단에서
다른 위치로 바꾸면 후방 카메라의 작동이
멈춥니다.
정보
• 본 기기는 부팅 중에도 R단 진입 시 후방
카메라 화면 표시가 가능합니다.
• 시스템 부팅 중 표시되는 카메라 화면에는 문구
및 버튼들이 표시되지 않습니다.
• 사운드 설정에서 후진 경고 음 우선 을 설정 하면
후진 중인 경우 오디오 음량을 줄입니다.
조향연동 카메라
시동 버튼 ON 및 시동 상태에서 변속기 레버가
R단일 경우 표시되는 주차 가이드 시스템입니다.
주의
• 화면에 보이는 거리와 실제 거리 간에 다소
차이가 있습니다. 안전을 위하여 반드시 후방 및
좌·우 시야를 직접 확인하십시오.
• 화면에 표시되는 주차 가이드라인의 색상은
실제 화면과 차이가 있을 수 있습니다.
• 부팅이 완료되면 UI가 포함된 화면으로 전환하는
과정에서 깜빡임이 발생할 수 있습니다.
명칭설명
적색 라인차량 뒷범퍼로부터 약 0.5m
황색 라인 1차량 뒷범퍼로부터 약 1m
황색 라인 2차량 뒷범퍼로부터 약 3m
황색 라인 3좌측면 차량 운전석측 바퀴의
궤적
황색 라인 4우측면 차량 조수석측 바퀴의
궤적
청색 라인조향 중립 궤적
• 후방 모니터링 상태의 후진 시와 같이 핸들연동
주행궤적 및 핸들 정위치 주행궤적을 표시해
줍니다.

카메라 기능 안내 I 7-5

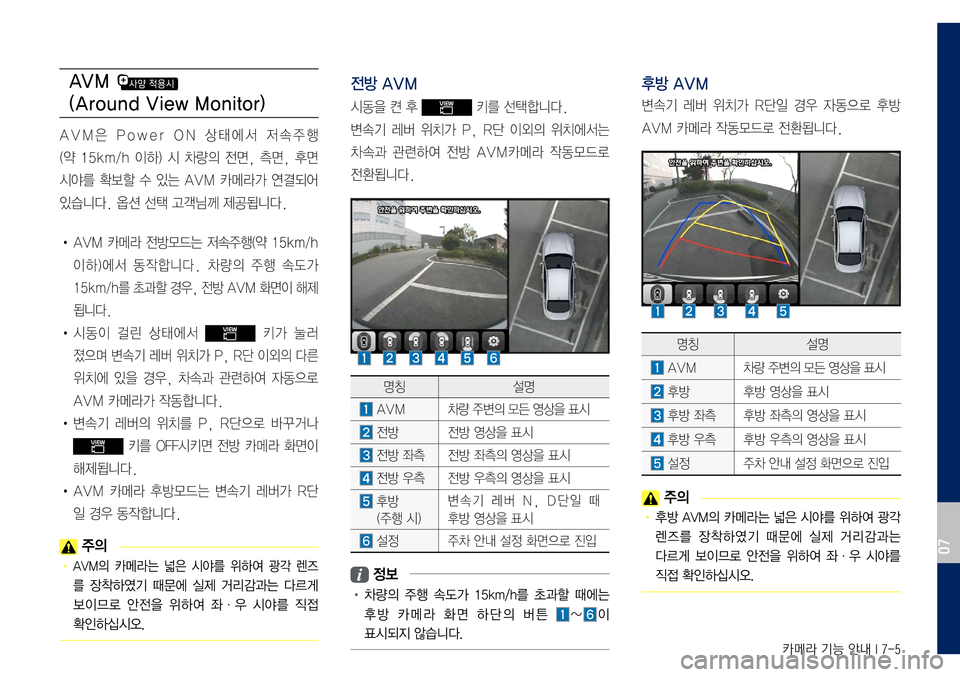

AV M
(Around View Monitor)
AVM은 Power ON 상태에서 저속주행
(약 15km/h 이하) 시 차량의 전면, 측면, 후면
시야를 확보할 수 있는 AVM 카메라가 연결되어
있습니다. 옵션 선택 고객님께 제공됩니다.
• AVM 카메라 전방모드는 저속주행(약 15km/h
이하)에서 동작합니다. 차량의 주행 속도가
15km/h를 초과할 경우, 전방 AVM 화면이 해제
됩니다.
• 시동이 걸린 상태에서 키가 눌러
졌으며 변속기 레버 위치가 P, R단 이외의 다른
위치에 있을 경우, 차속과 관련하여 자동으로
AVM 카메라가 작동합니다.
• 변속기 레버의 위치를 P, R단으로 바꾸거나
키를 OFF시키면 전방 카메라 화면이
해제됩니다.
•
AVM 카메라 후방모드는 변속기 레버가 R단
일 경우 동작합니다.
주의
• AVM의 카메라는 넓은 시야 를 위하 여 광각 렌즈
를 장착하였기 때문에 실제 거리감과는 다르게
보이므로 안전을 위하여 좌·우 시야를 직접
확인하십시오.
전방 AVM
시동을 켠 후 키를 선택합니다.
변속기 레버 위치가 P, R단 이외의 위치에서는
차속과 관련하여 전방 AVM카메라 작동모드로
전환됩니다.
명칭 설명
AVM차량 주변의 모든 영상을 표시
전방전방 영상을 표시
전방 좌측전방 좌측의 영상을 표시
전방 우측전방 우측의 영상을 표시
후방
(주행 시)
변속기 레버 N, D단일 때
후방 영상을 표시
설정주차 안내 설정 화면으로 진입
정보
• 차량의 주행 속도가 15km/h를 초과할 때에는
후방 카메라 화면 하단 의 버튼 ~이
표시되지 않습니다.
후방 AVM
변속기 레버 위치가 R단일 경우 자동으로 후방
AVM 카메라 작동모드로 전환됩니다.
명칭설명
AVM차량 주변의 모든 영상을 표시
후방후방 영상을 표시
후방 좌측후방 좌측의 영상을 표시
후방 우측후방 우측의 영상을 표시
설정주차 안내 설정 화면으로 진입
주의
• 후방 AVM의 카메라는 넓은 시야를 위하여 광각
렌즈를 장착하였기 때문에 실제 거리감과는
다르게 보이므로 안전을 위하 여 좌· 우 시야 를
직접 확인하십시오.
07

7-6 I 기타

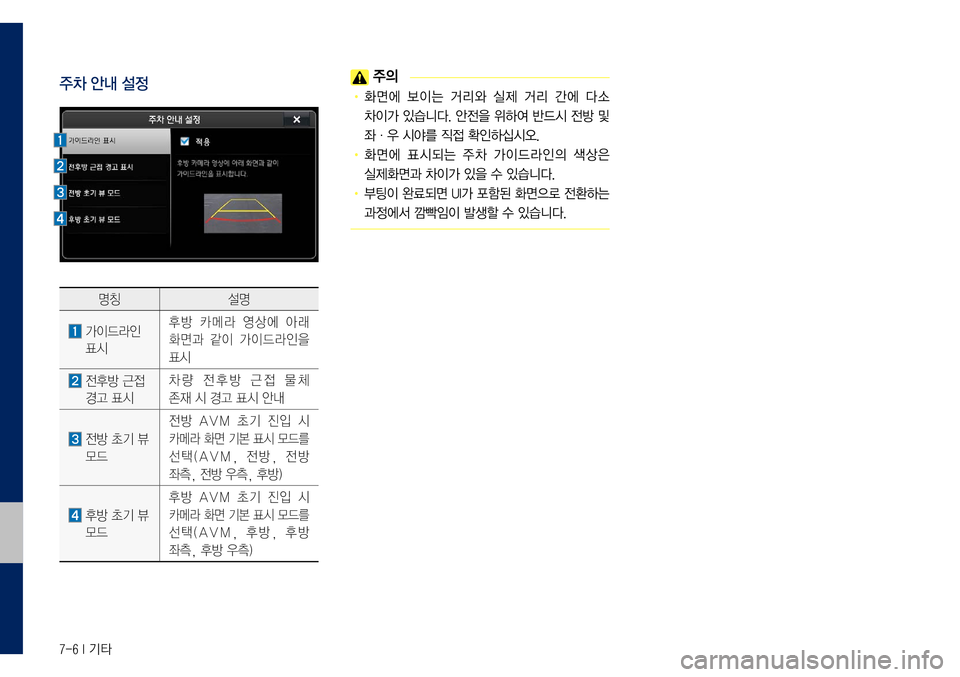

주차 안내 설정
명칭설명
가이드라인
표시후방 카메라 영상 에 아래
화면과 같이 가이드라인을
표시
전후방 근접
경고 표시
차량 전후방 근접 물체
존재 시 경고 표시 안내
전방 초기 뷰
모드
전방 AVM 초기 진입 시
카메라 화면 기본 표시 모드를
선택(AVM, 전방, 전방
좌측, 전방 우측, 후방)
후방 초기 뷰
모드
후방 AVM 초기 진입 시
카메라 화면 기본 표시 모드를
선택(AVM, 후방, 후방
좌측, 후방 우측)
주의
• 화면에 보이는 거리와 실제 거리 간에 다소
차이가 있습니다. 안전을 위하여 반드시 전방 및
좌·우 시야를 직접 확인하십시오.
• 화면에 표시되는 주차 가이드라인의 색상은
실제화면과 차이가 있을 수 있습니다.
• 부팅이 완료되면 UI가 포함된 화면으로 전환하는
과정에서 깜빡임이 발생할 수 있습니다.

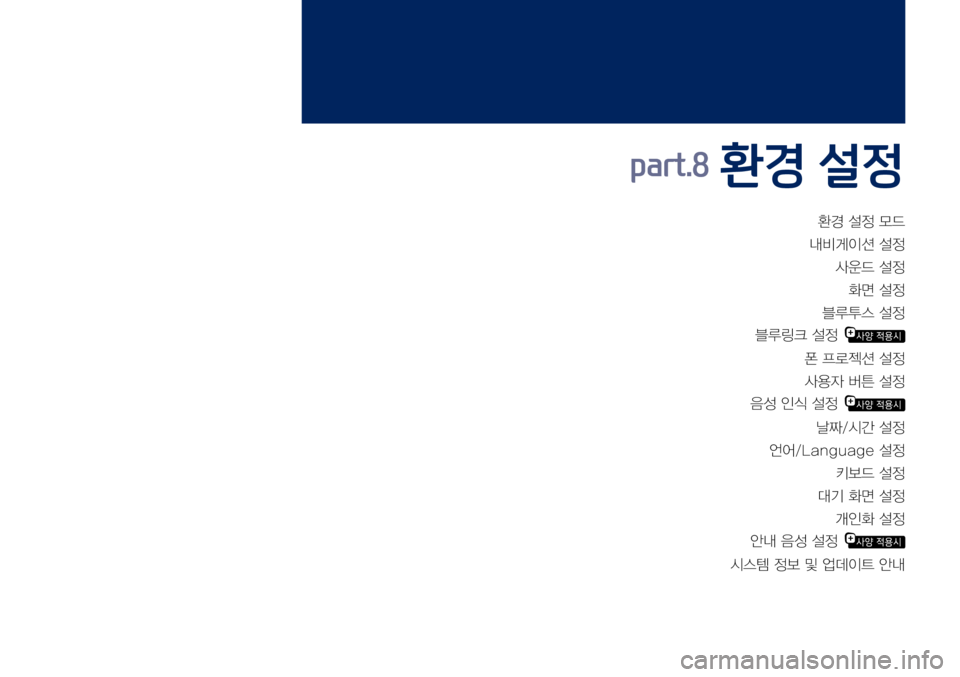

환경 설정 모드
내비게이션 설정
사운드 설정
화면 설정
블루투스 설정
블루링크 설정
폰 프로젝션 설정
사용자 버튼 설정
음성 인식 설정
날짜/시간 설정
언어/Language 설정
키보드 설정
대기 화면 설정
개인화 설정
안내 음성 설정
시스템 정보 및 업데이트 안내
part.8 환경 설정

8-2 I 환경 설정

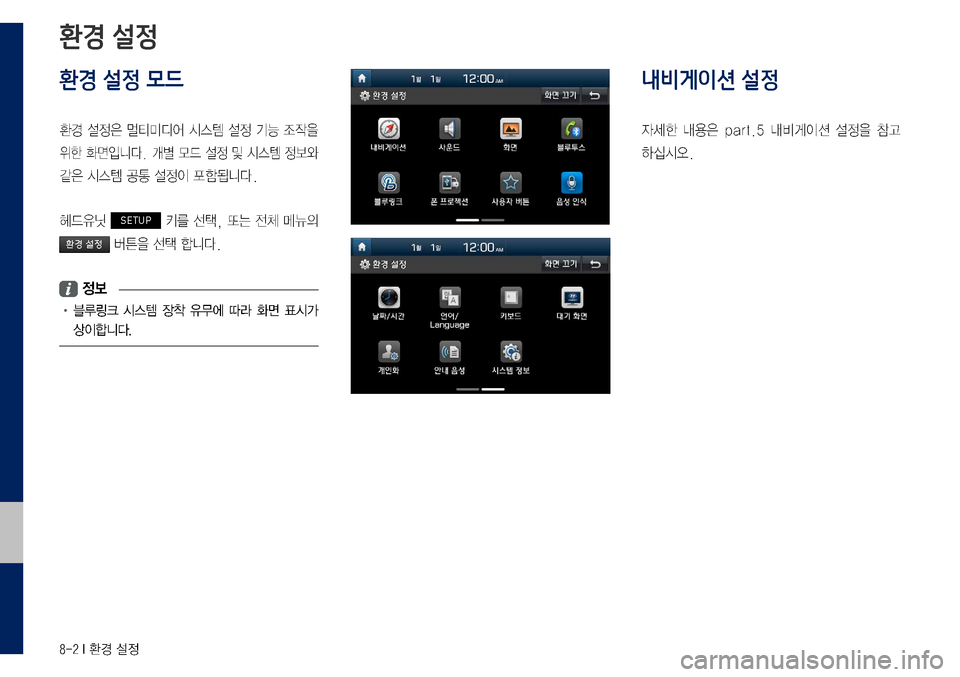

환경 설정
환경 설정 모드
환경 설정은 멀티미디어 시스템 설정 기능 조작을
위한 화면입니다. 개별 모드 설정 및 시스템 정보와
같은 시스템 공통 설정이 포함됩니다.
헤드유닛 SETUP 키를 선택, 또는 전체 메뉴의
버튼을 선택 합니다.
정보
• 블루링크 시스템 장착 유무에 따라 화면 표시가
상이합니다.
내비게이션 설정
자세한 내용은 part.5 내비게이션 설정을 참고
하십시오.
