Page 382 of 459
정기 점검

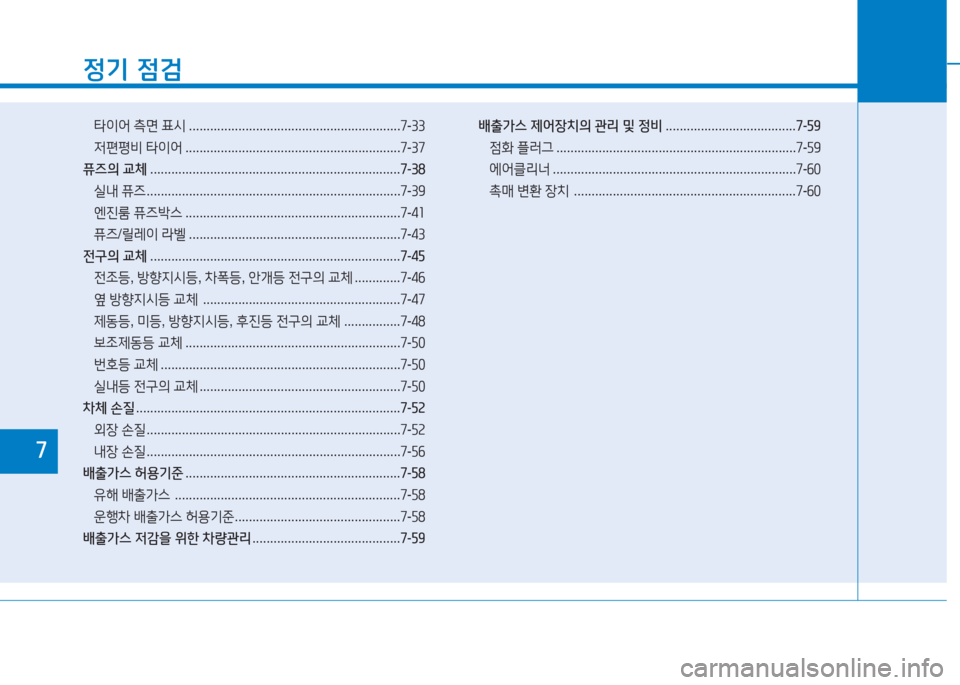

타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
저편평비 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-37
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-38
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-39
엔진룸 퓨즈박스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-41
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-43
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
전조등, 방향지시등, 차폭등, 안개등 전구의 교체 . . . . . . . . . . . . .7-46
옆 방향지시등 교체 ........................................................7-47
제동등, 미등, 방향지시등, 후진등 전구의 교체 ................7-48
보조제동등 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
번호등 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
배출가스 허용기준 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
유해 배출가스 ................................................................7-58
운행차 배출가스 허용기준 ...............................................7-58
배출가스 저감을 위한 차량관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
배출가스 제어장치의 관리 및 정비 .....................................7-59
점화 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
에어클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-60
촉매 변환 장치 ...............................................................7-60
7
Page 386 of 459
7-6
정기 점검
일상 점검
일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이
기도 합니다. 반드시 실시하십시오.
점 검 항 목점 검 내 용
이상 유무 확인 •전일 운전시 이상이 있던 부분은 정상인가
엔진룸을 열고
엔 진
•시동이 용이하고 연료, 엔진오일, 냉각수가 충분한가
•누수, 누유는 없는가
•구동벨트의 장력은 적당하고 손상된 곳은 없는가
기 타 •브레이크액, 와셔액 등은 충분하고 누유는 없는가
차의 외관에서
엔 진 •배기가스의 색깔은 깨끗하고 유독가스 매연의 배출이 없는가
완 충 스 프 링 •스프링의 연결부위에 손상, 균열이 없는가
변 속 기 •누유는 없는가
바 퀴
•타이어의 공기압은 적당한가
•타이어의 이상마모 또는 손상은 없는가
•휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프 •점멸이 확실하고 파손되지 않았는가
등 록 번 호 표 •번호표가 파손되지 않았는가
Page 390 of 459
7-10
정기 점검
▶일반 점검 항목● : 교환, ○ : 점검, 조정, 보충, 청소 또는 필요시 교환
주행거리일일
점검
매10,000
km
매20,000
km
매30,000
km
매40,000
km
매60,000
km
매80,000
km
매100,000
km
매120,000
km
매160,000
km점검항목
냉각수량 점검 및 교환○ 최초 교환 : 20만km 또는 10년, 최초 교환 후 : 매 4만km 또는 매2년 마다 교환
각종 오일 누유, 냉각장치의 누수 여부○
배터리 상태○
각종 전기장치 점검○
자동변속기 오일무점검, 무교환
브레이크 액○●
타이어 공기압, 마모상태○
타이어 위치 교환●
브레이크 호스 및 라인의 누유, 파손여부, 주차 브레이크 ○
브레이크 패드 및 디스크○
조향계통 각 연결부,기어박스,부트 손상여부○
드라이브 샤프트와 부트○
휠 너트의 조임상태○
배기 파이프(머플러) 청소 및 조임 상태○
브레이크 페달 유격 상태에 따라 수시 점검 및 수정
현가 장치 점검(볼트 및 너트 조임 토크)○
Page 410 of 459
7-30
정기 점검
0타이어 관리
적절한 타이어 상태 유지 및 안전 그리고 연비 향
상을 위해 차량 성능에 맞도록 추천 공기압이 유
지될 수 있게 수시로 점검하십시오. 규정된 타이
어 공기압은 수명 연장, 연료 절감, 안전운행, 조
향의 편리성을 도모합니다.
0공기압 관리
모든 타이어 공기압은 타이어가 차가운 상태에
서 점검되어야 합니다. 차가운 타이어란 3시간
이내에 주행한 적이 없거나, 1.6km 이내로 주행
한 차의 타이어를 말합니다.
주행 직후의 타이어는 주행으로 발생한 열로 인
하여 규정된 공기압을 초과합니다. 반드시 식었
을 때 점검하십시오.
본 차량의 추천 공기압은 8장, 「타이어 및 휠」의
공기압 제원을 참조하십시오.
타이어 및 휠 점검
공기압이 높거나 낮으면 타이어 수명이 감
소하고 차량의 조향 성능에 영향을 주며 갑
작스러운 타이어 사고가 일어날 수 있으므
로 타이어 관리에 신경을 써야 합니다. 주
행한 타이어는 일반적으로 냉각 상태에서
초기 적용 공기압 대비 4~6psi 정도 높게
나옵니다.
이런 상태에서 추천 공기압으로 맞추기 위
해 공기압을 조정하지 마십시오. 타이어가
낮은 공기압 상태가 됩니다. 낮은 공기압은
타이어의 과다 마모, 조향 성능 저하, 연비
저하, 과열에 의한 타이어 사고 등을 초래
할 수 있습니다.
(계속)
경 고
(계속)
또한 낮은 공기압은 타이어 비드부의 안착
성을 저하시킵니다. 공기압이 극도로 낮으
면 휠 변형 및 타이어 반제품간 박리현상의
발생 가능성이 높습니다. 가까운 자사 직영
서비스센터 또는 블루핸즈를 통하여 타이
어 공기압을 점검하고 추천 공기압을 유지
하십시오. 높은 공기압은 승차감 저하, 조향
성능 저하, 타이어 트레드 중앙부의 과도한
마모, 제동거리 증가, 타이어 진동음 증가,
거친 도로에서의 타이어 손상 등의 위험성
이 높아집니다.
경 고
Page 411 of 459
7-31
정기 점검
7
0타이어의 위치 교체
타이어의 편마모를 방지하기 위하여 정기 점검
주기표에 따라 위치를 교체하십시오.
위치 교체를 할 때 타이어의 이상마모 및 손상을
점검하십시오. 이상마모는 보통 부적절한 타이
어 공기압, 휠 얼라인먼트의 이상, 휠의 불균형과
급제동 등으로 발생됩니다. 위치교체 후에는 일
정거리를 주행한 후에 휠 너트(또는 휠 볼트)의
조임 상태를 점검하십시오.
ODH073802ODH073802
0휠 얼라인먼트 및 타이어 밸런스
차량에 장착된 휠은 차량 성능 및 타이어 수명이
적절히 유지할 수 있도록 균형이 잡혀져 있습니
다. 정기적으로 휠 얼라인먼트와 타이어 밸런스
를 점검하십시오. 타이어의 편마모와 같은 이상
마모 및 차량 쏠림 현상이 발생했을 경우 또는 포
장도로 주행시 차량에 진동이 발생하면 가까운
자사 직영 서비스센터 또는 블루핸즈를 통하여
휠 얼라인먼트와 타이어 밸런스를 점검하십시
오.
주 의
부적절한 밸런스 웨이트(balance weight)
는 알루미늄 휠을 손상시키며 타이어 비드
부의 안착성을 저하시켜 타이어 내의 누설
현상을 일으킬 수 있으니 적절한 밸런스 웨
이트를 사용하십시오.
Page 412 of 459
7-32
정기 점검

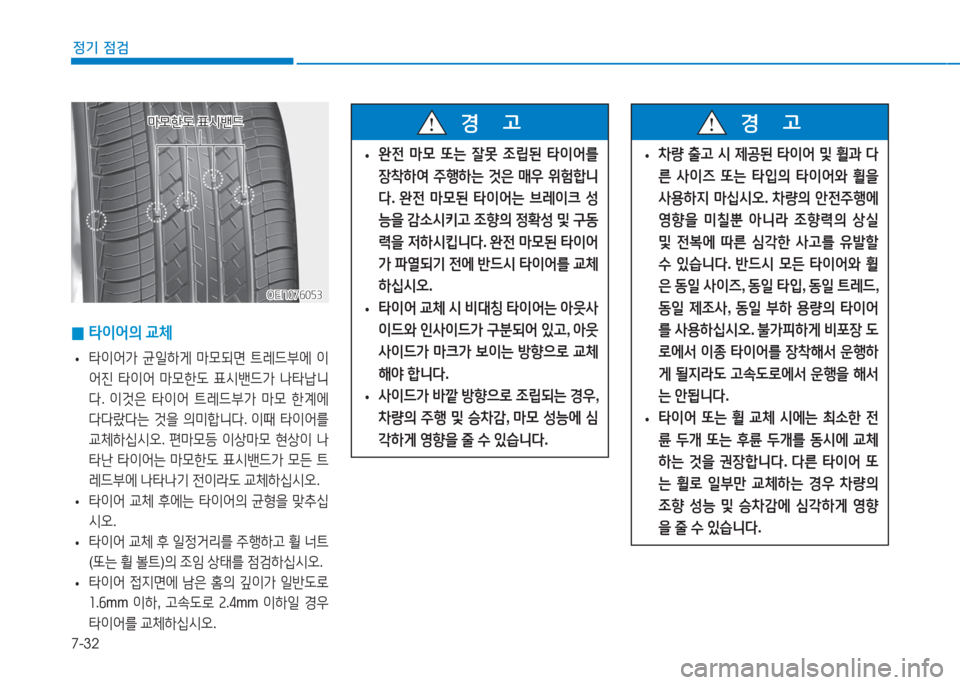

0타이어의 교체
•타이어가 균일하게 마모되면 트레드부에 이
어진 타이어 마모한도 표시밴드가 나타납니
다. 이것은 타이어 트레드부가 마모 한계에
다다랐다는 것을 의미합니다. 이때 타이어를
교체하십시오. 편마모등 이상마모 현상이 나
타난 타이어는 마모한도 표시밴드가 모든 트
레드부에 나타나기 전이라도 교체하십시오.
•타이어 교체 후에는 타이어의 균형을 맞추십
시오.
•타이어 교체 후 일정거리를 주행하고 휠 너트
(또는 휠 볼트)의 조임 상태를 점검하십시오.
•타이어 접지면에 남은 홈의 깊이가 일반도로
1.6mm 이하, 고속도로 2.4mm 이하일 경우
타이어를 교체하십시오.
마모한도 표시밴드마모한도 표시밴드
OEN076053OEN076053
•완전 마모 또는 잘못 조립된 타이어를
장착하여 주행하는 것은 매우 위험합니
다. 완전 마모된 타이어는 브레이크 성
능을 감소시키고 조향의 정확성 및 구동
력을 저하시킵니다. 완전 마모된 타이어
가 파열되기 전에 반드시 타이어를 교체
하십시오.
•타이어 교체 시 비대칭 타이어는 아웃사
이드와 인사이드가 구분되어 있고, 아웃
사이드가 마크가 보이는 방향으로 교체
해야 합니다.
•사이드가 바깥 방향으로 조립되는 경우,
차량의 주행 및 승차감, 마모 성능에 심
각하게 영향을 줄 수 있습니다.
경 고
•차량 출고 시 제공된 타이어 및 휠과 다
른 사이즈 또는 타입의 타이어와 휠을
사용하지 마십시오. 차량의 안전주행에
영향을 미칠뿐 아니라 조향력의 상실
및 전복에 따른 심각한 사고를 유발할
수 있습니다. 반드시 모든 타이어와 휠
은 동일 사이즈, 동일 타입, 동일 트레드,
동일 제조사, 동일 부하 용량의 타이어
를 사용하십시오. 불가피하게 비포장 도
로에서 이종 타이어를 장착해서 운행하
게 될지라도 고속도로에서 운행을 해서
는 안됩니다.
•타이어 또는 휠 교체 시에는 최소한 전
륜 두개 또는 후륜 두개를 동시에 교체
하는 것을 권장합니다. 다른 타이어 또
는 휠로 일부만 교체하는 경우 차량의
조향 성능 및 승차감에 심각하게 영향
을 줄 수 있습니다.
경 고
Page 413 of 459
7-33
정기 점검
7
• ABS 시스템은 휠 회전 속도를 비교하
여 작동하며, 타이어의 사이즈는 휠 속
도에 영향을 미칠 수 있습니다. 타이어
를 교체할 경우 4개 타이어 모두 출고
시와 동일한 규격의 타이어를 사용하십
시오. 다른 사이즈의 타이어를 혼용하여
사용할 경우 ABS, ESC 시스템이 제대
로 작동하지 않을 수 있습니다.
•타이어를 교체하거나 위치를 교체할 경
우에는 반드시 브레이크 디스크/패드를
함께 점검하십시오.
경 고 0휠의 교체
휠을 교체하고자 할 때에는 출고 시 휠과 동일한
규격의 휠을 장착해야 합니다.

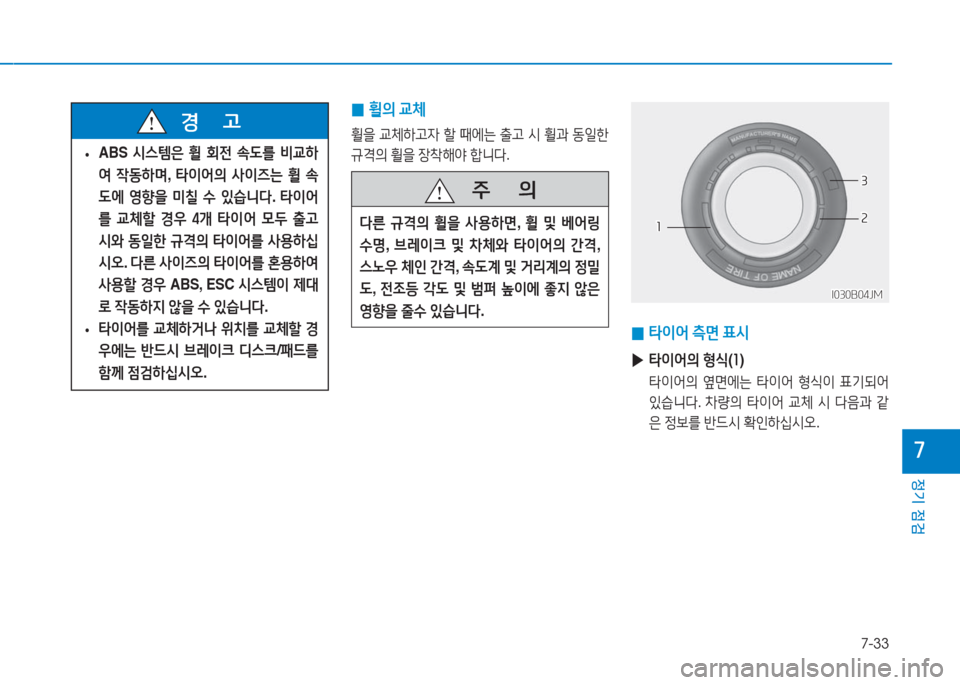

0타이어 측면 표시
▶타이어의 형식(1)
타이어의 옆면에는 타이어 형식이 표기되어
있습니다. 차량의 타이어 교체 시 다음과 같
은 정보를 반드시 확인하십시오.
I030B04JMI030B04JM
11
33
22
주 의
다른 규격의 휠을 사용하면, 휠 및 베어링
수명, 브레이크 및 차체와 타이어의 간격,
스노우 체인 간격, 속도계 및 거리계의 정밀
도, 전조등 각도 및 범퍼 높이에 좋지 않은
영향을 줄수 있습니다.
Page 414 of 459
7-34
정기 점검
●타이어 크기 표시
예 : 245/45R18 96V
(해당 숫자들은 오직 예로서 제시된 것으로
크기 표시는 실제 차량과는 다를 수 있으므로
반드시 본 취급설명서 8장, 「타어어 및 휠」의
제원을 참조하십시오)
245 : 타이어 폭 (밀리미터 단위)
45 : 편평비
(타이어 높이 / 타이어 폭×100)
R : 래디얼 타이어 (타이어 구조)
18 : 림경(인치 단위)
96 : 부하 지수 (타이어가 지지할 수 있는 최
대 하중과 관련된 숫자 코드)
V : 속도 등급 (타이어 속도등급 항목 참조)
●휠 크기 표시
예 : 7.5J×18
(해당 숫자들은 오직 예로서 제시된 것으로
크기 표시는 실제 차량과는 다를 수 있으므로
반드시 차량에 부착된 공기압 라벨이나 본 취
급설명서 8장, 「타이어 및 휠」의 제원을 참조
하십시오)
7.5 : 림폭 (인치 단위)
J : 림 형상
18 : 림경 (인치 단위)
●타이어 속도 등급
아래 표는 현재 승용차 및 소형 승용차에 사
용되는 속도 등급을 나타냅니다. 속도 등급은
타이어 크기 표시의 일부로 이 표시는 타이어
의 최대 안전 운행 속도를 의미합니다.
속도 등급 최대 속도
S180km/h (112 mph)
T190km/h (118 mph)
H210km/h (130 mph)
V240km/h (149 mph)
Z240km/h (149 mph)이상
