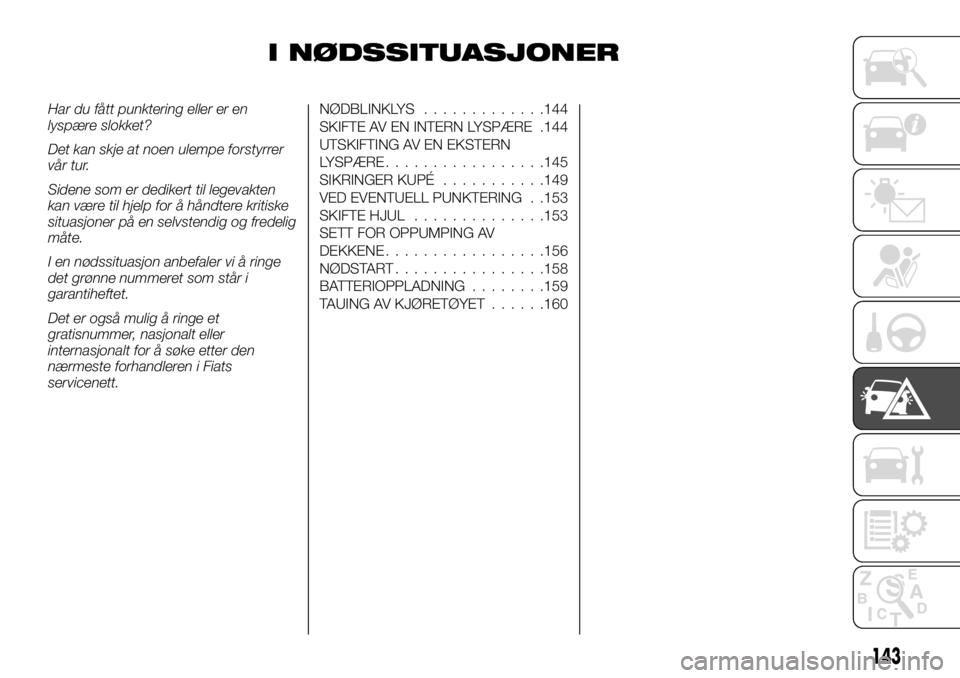

I NØDSSITUASJONER
Har du fått punktering eller er en
lyspære slokket?
Det kan skje at noen ulempe forstyrrer
vår tur.
Sidene som er dedikert til legevakten
kan være til hjelp for å håndtere kritiske
situasjoner på en selvstendig og fredelig
måte.
I en nødssituasjon anbefaler vi å ringe
det grønne nummeret som står i
garantiheftet.
Det er også mulig å ringe et
gratisnummer, nasjonalt eller
internasjonalt for å søke etter den
nærmeste forhandleren i Fiats
servicenett.NØDBLINKLYS.............144
SKIFTE AV EN INTERN LYSPÆRE .144
UTSKIFTING AV EN EKSTERN
LYSPÆRE.................145
SIKRINGER KUPÉ...........149
VED EVENTUELL PUNKTERING . .153
SKIFTE HJUL..............153
SETT FOR OPPUMPING AV
DEKKENE.................156
NØDSTART................158
BATTERIOPPLADNING........159
TAUING AV KJØRETØYET......160
143

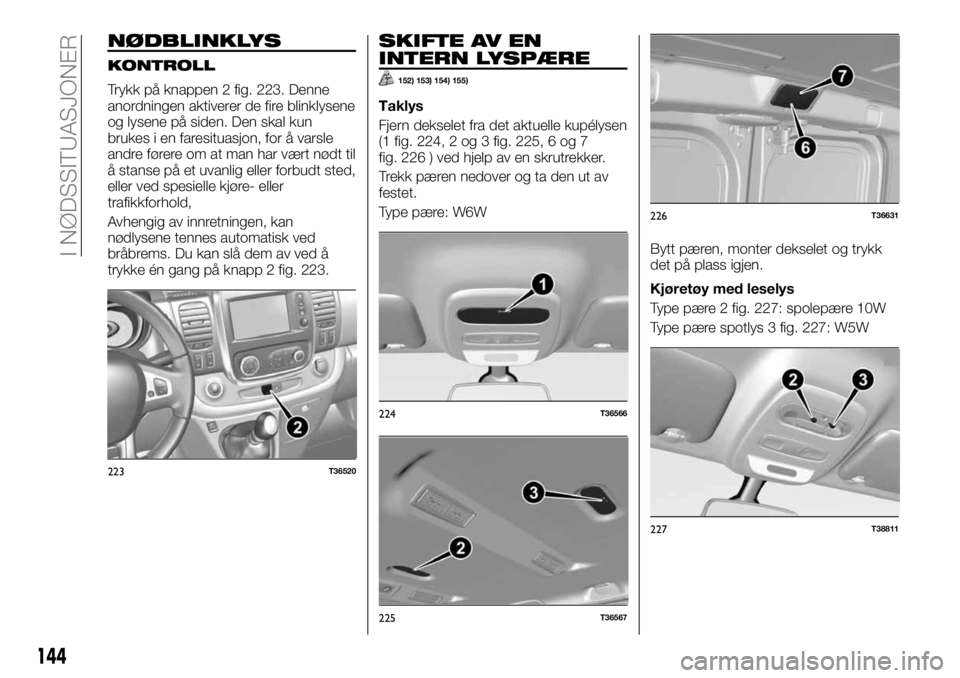

NØDBLINKLYS
KONTROLL
Trykk på knappen 2 fig. 223. Denne
anordningen aktiverer de fire blinklysene
og lysene på siden. Den skal kun
brukes i en faresituasjon, for å varsle
andre førere om at man har vært nødt til
å stanse på et uvanlig eller forbudt sted,
eller ved spesielle kjøre- eller
trafikkforhold,
Avhengig av innretningen, kan
nødlysene tennes automatisk ved
bråbrems. Du kan slå dem av ved å
trykke én gang på knapp 2 fig. 223.
SKIFTE AV EN
INTERN LYSPÆRE
152) 153) 154) 155)
Taklys
Fjern dekselet fra det aktuelle kupélysen
(1 fig. 224, 2 og 3 fig. 225, 6 og 7
fig. 226 ) ved hjelp av en skrutrekker.
Trekk pæren nedover og ta den ut av
festet.
Type pære: W6W
Bytt pæren, monter dekselet og trykk
det på plass igjen.
Kjøretøy med leselys
Type pære 2 fig. 227: spolepære 10W
Type pære spotlys 3 fig. 227: W5W
223T36520
224T36566
225T36567
226T36631
227T38811
144
I NØDSSITUASJONER

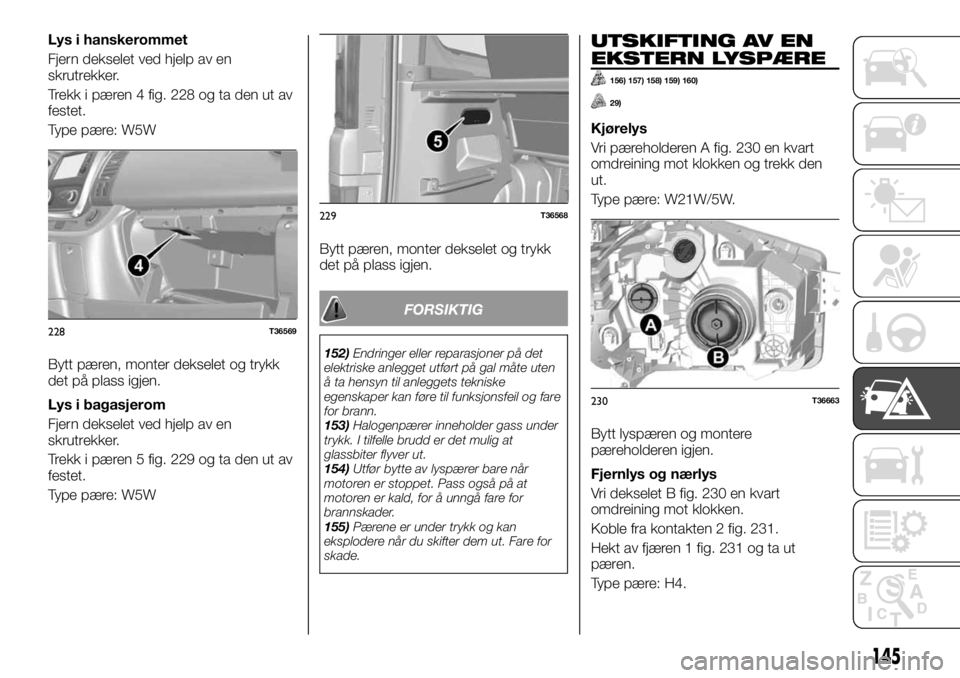

Lys i hanskerommet
Fjern dekselet ved hjelp av en
skrutrekker.
Trekk i pæren 4 fig. 228 og ta den ut av
festet.
Type pære: W5W
Bytt pæren, monter dekselet og trykk
det på plass igjen.
Lys i bagasjerom
Fjern dekselet ved hjelp av en
skrutrekker.
Trekk i pæren 5 fig. 229 og ta den ut av
festet.
Type pære: W5WBytt pæren, monter dekselet og trykk
det på plass igjen.
FORSIKTIG
152)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
153)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
154)Utfør bytte av lyspærer bare når
motoren er stoppet. Pass også på at
motoren er kald, for å unngå fare for
brannskader.
155)Pærene er under trykk og kan
eksplodere når du skifter dem ut. Fare for
skade.
UTSKIFTING AV EN
EKSTERN LYSPÆRE
156) 157) 158) 159) 160)
29)
Kjørelys
Vri pæreholderen A fig. 230 en kvart
omdreining mot klokken og trekk den
ut.
Type pære: W21W/5W.
Bytt lyspæren og montere
pæreholderen igjen.
Fjernlys og nærlys
Vri dekselet B fig. 230 en kvart
omdreining mot klokken.
Koble fra kontakten 2 fig. 231.
Hekt av fjæren 1 fig. 231 og ta ut
pæren.
Type pære: H4.
228T36569
229T36568
230T36663
145

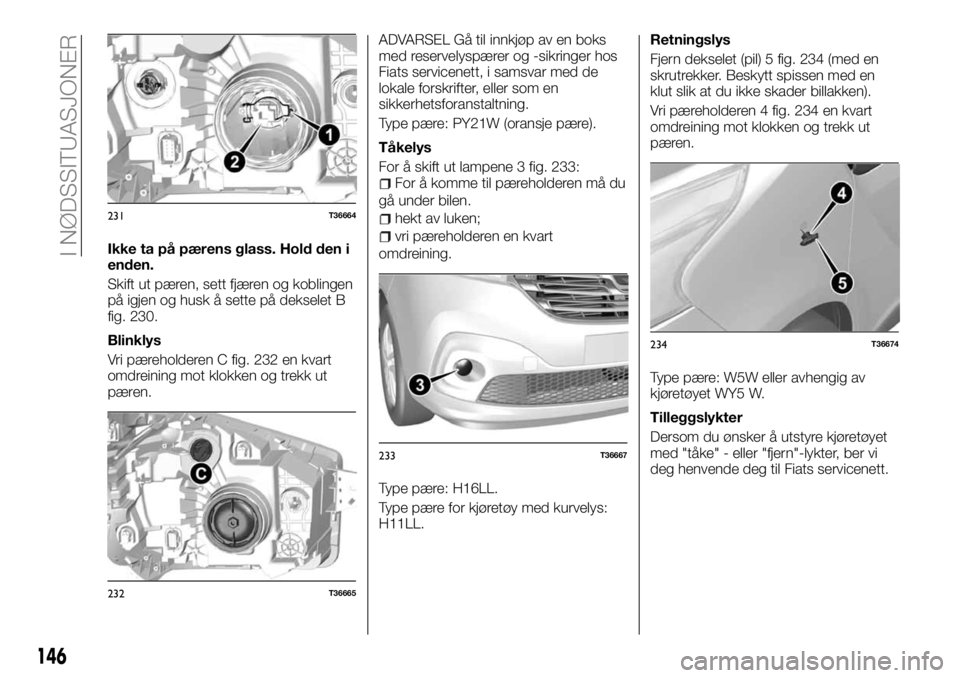

Ikke ta på pærens glass. Hold den i
enden.
Skift ut pæren, sett fjæren og koblingen
på igjen og husk å sette på dekselet B
fig. 230.
Blinklys
Vri pæreholderen C fig. 232 en kvart
omdreining mot klokken og trekk ut
pæren.ADVARSEL Gå til innkjøp av en boks
med reservelyspærer og -sikringer hos
Fiats servicenett, i samsvar med de
lokale forskrifter, eller som en
sikkerhetsforanstaltning.
Type pære: PY21W (oransje pære).
Tåkelys
For å skift ut lampene 3 fig. 233:
For å komme til pæreholderen må du
gå under bilen.
hekt av luken;
vri pæreholderen en kvart
omdreining.
Type pære: H16LL.
Type pære for kjøretøy med kurvelys:
H11LL.Retningslys
Fjern dekselet (pil) 5 fig. 234 (med en
skrutrekker. Beskytt spissen med en
klut slik at du ikke skader billakken).
Vri pæreholderen 4 fig. 234 en kvart
omdreining mot klokken og trekk ut
pæren.
Type pære: W5W eller avhengig av
kjøretøyet WY5 W.
Tilleggslykter
Dersom du ønsker å utstyre kjøretøyet
med "tåke" - eller "fjern"-lykter, ber vi
deg henvende deg til Fiats servicenett.
231T36664
232T36665
233T36667
234T36674
146
I NØDSSITUASJONER

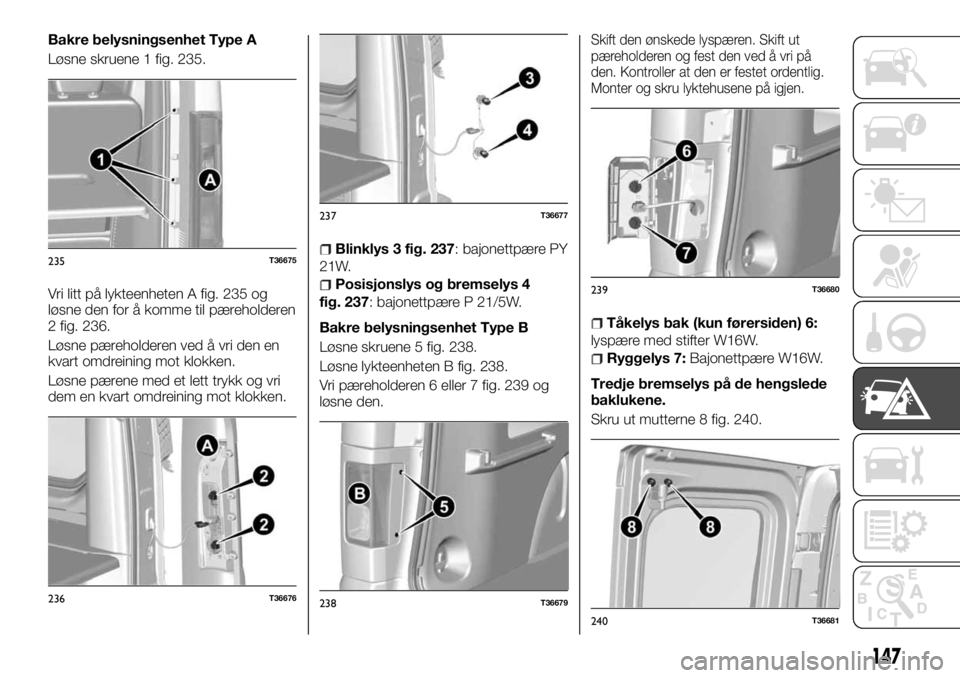

Bakre belysningsenhet Type A
Løsne skruene 1 fig. 235.
Vri litt på lykteenheten A fig. 235 og
løsne den for å komme til pæreholderen
2 fig. 236.
Løsne pæreholderen ved å vri den en
kvart omdreining mot klokken.
Løsne pærene med et lett trykk og vri
dem en kvart omdreining mot klokken.
Blinklys 3 fig. 237: bajonettpære PY
21W.
Posisjonslys og bremselys 4
fig. 237: bajonettpære P 21/5W.
Bakre belysningsenhet Type B
Løsne skruene 5 fig. 238.
Løsne lykteenheten B fig. 238.
Vri pæreholderen 6 eller 7 fig. 239 og
løsne den.
Skift den ønskede lyspæren. Skift ut
pæreholderen og fest den ved å vri på
den. Kontroller at den er festet ordentlig.
Monter og skru lyktehusene på igjen.
Tåkelys bak (kun førersiden) 6:
lyspære med stifter W16W.
Ryggelys 7:Bajonettpære W16W.
Tredje bremselys på de hengslede
baklukene.
Skru ut mutterne 8 fig. 240.
235T36675
236T36676
237T36677
238T36679
239T36680
240T36681
147

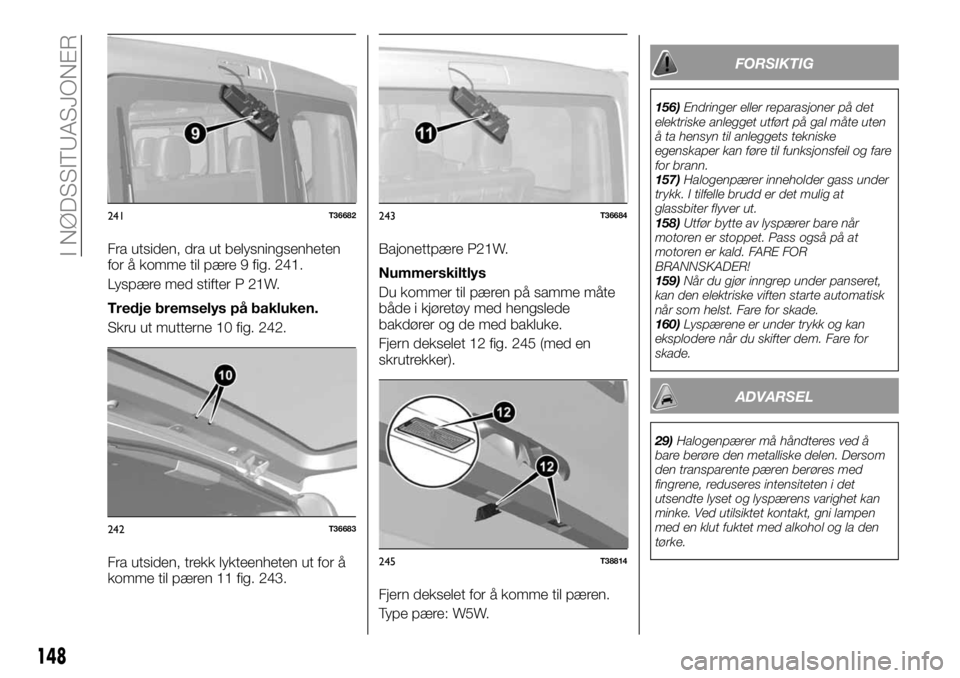

Fra utsiden, dra ut belysningsenheten
for å komme til pære 9 fig. 241.
Lyspære med stifter P 21W.
Tredje bremselys på bakluken.
Skru ut mutterne 10 fig. 242.
Fra utsiden, trekk lykteenheten ut for å
komme til pæren 11 fig. 243.Bajonettpære P21W.
Nummerskiltlys
Du kommer til pæren på samme måte
både i kjøretøy med hengslede
bakdører og de med bakluke.
Fjern dekselet 12 fig. 245 (med en
skrutrekker).
Fjern dekselet for å komme til pæren.
Type pære: W5W.
FORSIKTIG
156)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
157)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
158)Utfør bytte av lyspærer bare når
motoren er stoppet. Pass også på at
motoren er kald. FARE FOR
BRANNSKADER!
159)Når du gjør inngrep under panseret,
kan den elektriske viften starte automatisk
når som helst. Fare for skade.
160)Lyspærene er under trykk og kan
eksplodere når du skifter dem. Fare for
skade.
ADVARSEL
29)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
241T36682
242T36683
243T36684
245T38814
148
I NØDSSITUASJONER

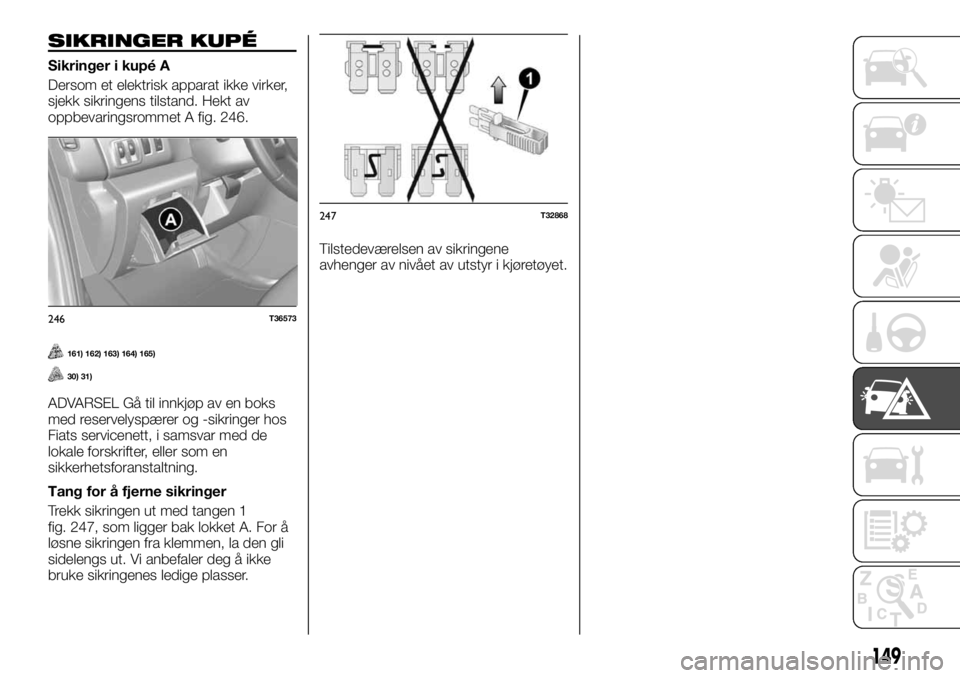

SIKRINGER KUPÉ
Sikringer i kupé A
Dersom et elektrisk apparat ikke virker,
sjekk sikringens tilstand. Hekt av
oppbevaringsrommet A fig. 246.
161) 162) 163) 164) 165)
30) 31)
ADVARSEL Gå til innkjøp av en boks
med reservelyspærer og -sikringer hos
Fiats servicenett, i samsvar med de
lokale forskrifter, eller som en
sikkerhetsforanstaltning.
Tang for å fjerne sikringer
Trekk sikringen ut med tangen 1
fig. 247, som ligger bak lokket A. For å
løsne sikringen fra klemmen, la den gli
sidelengs ut. Vi anbefaler deg å ikke
bruke sikringenes ledige plasser.Tilstedeværelsen av sikringene
avhenger av nivået av utstyr i kjøretøyet.
246T36573
247T32868
149

248T40393
150
