2017 CITROEN JUMPER jump start

64
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

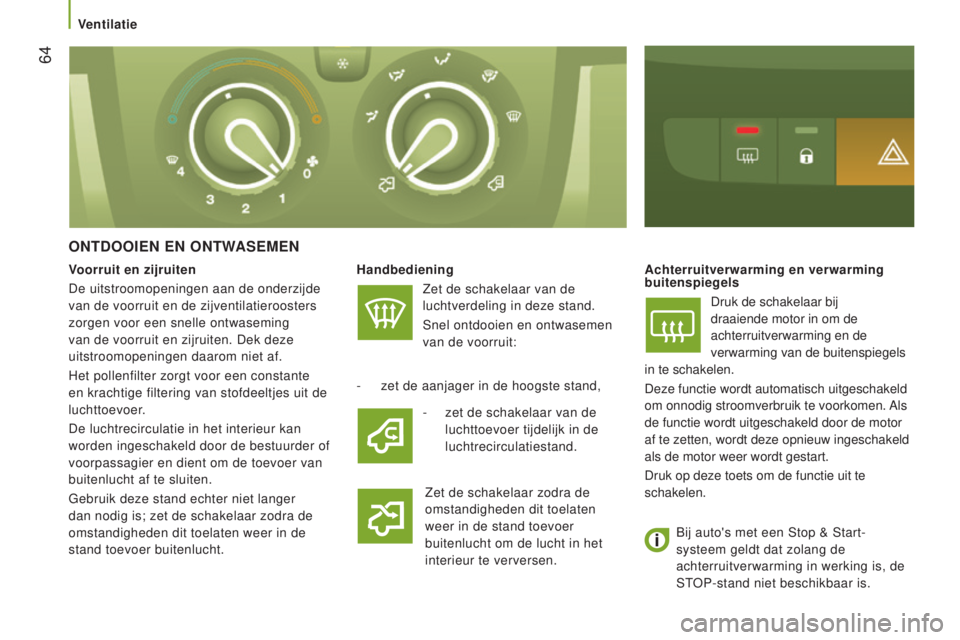

ONTdOOIeN eN ONTWASeMeN
HandbedieningZet de schakelaar van de
luchtverdeling in deze stand.
Snel ontdooien en ontwasemen
van de voorruit: Achterruitverwarming en verwarming
buitenspiegels
Druk de schakelaar bij
draaiende motor in om de
achterruitverwarming en de
verwarming van de buitenspiegels
in te schakelen.
Deze functie wordt automatisch uitgeschakeld
om onnodig stroomverbruik te voorkomen. Als
de functie wordt uitgeschakeld door de motor
af te zetten, wordt deze opnieuw ingeschakeld
als de motor weer wordt gestart.
Druk op deze toets om de functie uit te
schakelen.
-

zet de aanjager in de hoogste stand, Zet de schakelaar zodra de


omstandigheden dit toelaten
weer in de stand toevoer
buitenlucht om de lucht in het
interieur te verversen.
Voorruit en zijruiten
De uitstroomopeningen aan de onderzijde
van de voorruit en de zijventilatieroosters
zorgen voor een snelle ontwaseming
van de voorruit en zijruiten. Dek deze
uitstroomopeningen daarom niet af.
Het pollenfilter zorgt voor een constante
en krachtige filtering van stofdeeltjes uit de
luchttoevoer.
De luchtrecirculatie in het interieur kan
worden ingeschakeld door de bestuurder of
voorpassagier en dient om de toevoer van
buitenlucht af te sluiten.
Gebruik deze stand echter niet langer
dan nodig is; zet de schakelaar zodra de
omstandigheden dit toelaten weer in de
stand toevoer buitenlucht.
-

zet de schakelaar van de

luchttoevoer tijdelijk in de
luchtrecirculatiestand.
Bij auto's met een Stop & Start-
systeem geldt dat zolang de
achterruitverwarming in werking is, de
STOP-stand niet beschikbaar is.
Ventilatie

70
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

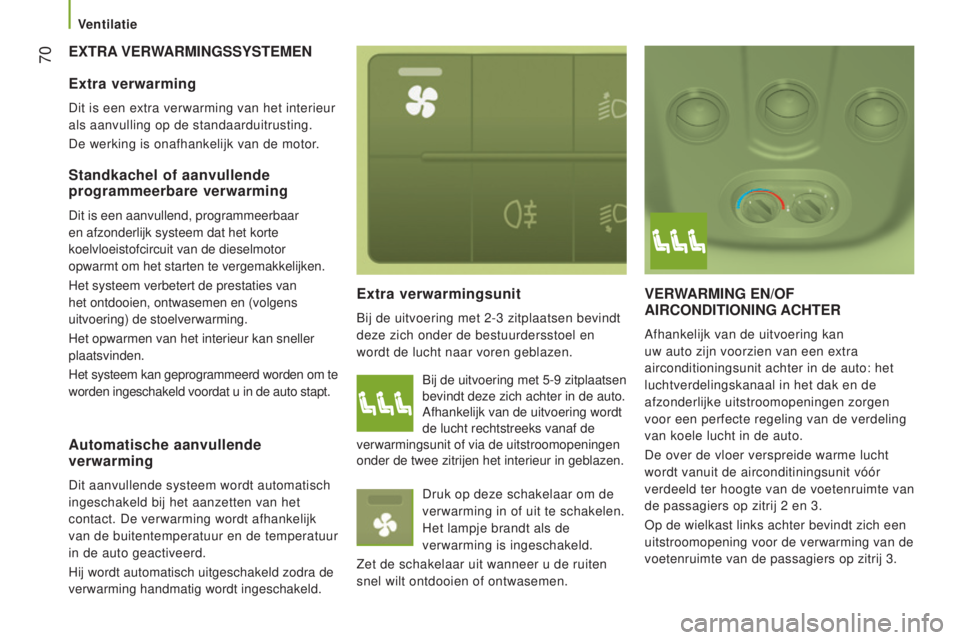

exTRA V e RWARMIN g SS y ST e M e N
e xtra verwarmingsunit
Bij de uitvoering met 2-3 zitplaatsen bevindt
deze zich onder de bestuurdersstoel en
wordt de lucht naar voren geblazen.
VeRWARMINg eN/OF AIRCON d ITIONIN g ACHT e R
Afhankelijk van de uitvoering kan
uw auto zijn voorzien van een extra
airconditioningsunit achter in de auto: het
luchtverdelingskanaal in het dak en de
afzonderlijke uitstroomopeningen zorgen
voor een perfecte regeling van de verdeling
van koele lucht in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditiningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op zitrij 2
en 3.
Op de wielkast links achter bevindt zich een
uitstroomopening voor de verwarming van de
voetenruimte van de passagiers op zitrij 3.
extra verwarming
Dit is een extra verwarming van het interieur
als aanvulling op de standaarduitrusting.
De werking is onafhankelijk van de motor.
Standkachel of aanvullende
programmeerbare verwarming
Dit is een aanvullend, programmeerbaar
en afzonderlijk systeem dat het korte
koelvloeistofcircuit van de dieselmotor
opwarmt om het starten te vergemakkelijken.
Het systeem verbetert de prestaties van
het ontdooien, ontwasemen en (volgens
uitvoering) de stoelverwarming.
Het opwarmen van het interieur kan sneller
plaatsvinden.
Het systeem kan geprogrammeerd worden om te
worden ingeschakeld voordat u in de auto stapt. Bij de uitvoering met 5-9
zitplaatsen
bevindt deze zich achter in de auto.
Afhankelijk van de uitvoering wordt
de lucht rechtstreeks vanaf de
verwarmingsunit of via de uitstroomopeningen
onder de twee zitrijen het interieur in geblazen.
Druk op deze schakelaar om de
verwarming in of uit te schakelen.
Het lampje brandt als de
verwarming is ingeschakeld.
Zet de schakelaar uit wanneer u de ruiten
snel wilt ontdooien of ontwasemen.
Automatische aanvullende
verwarming
Dit aanvullende systeem wordt automatisch
ingeschakeld bij het aanzetten van het
contact. De verwarming wordt afhankelijk
van de buitentemperatuur en de temperatuur
in de auto geactiveerd.
Hij wordt automatisch uitgeschakeld zodra de
verwarming handmatig wordt ingeschakeld.
Ventilatie

72
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
Instellen van de tijdschakelaar
Zet voordat u de standkachel programmeert
de klok van de tijdschakelaar gelijk.Druk op de toets "set" en houd
deze toets ingedrukt.
Het display wordt verlicht en het
pictogram van het instellen van
de tijd verschijnt.
Druk binnen 10
seconden op een van de
twee toetsen voor het instellen van de tijd tot
de juiste tijd wordt weergegeven:
-

">"
om de klok vooruit te
zetten,
of
-

"<"
om de klok terug te zetten.
Weergeven van de tijd
P
RO
g
RAMM
ee
RBAR
e
ST

AN
dk
ACH
el
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten.
Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Tijdweergave
digitale programmering
Het bedieningspaneel van de
programmeerbare standkachel bevindt
zich naast het stuurwiel, onder het
bedieningspaneel
MO
de . Pictogram verwarmingscyclus
Pictogram instellen en weergave
tijd
Weergave nummer geselecteerd
programma
Pictogram ventilatie
Toetsen instellen tijd
Programmaselectietoets
Toets direct inschakelen
verwarming
Druk lang op de toets om de klok sneller
vooruit of terug te zetten.
Laat de toets "set" los.
Als de verlichting van het scherm dooft, is
de tijd opgeslagen.
Druk op de toets "<" of ">".
Het pictogram van de
weergave van de tijd verschijnt
en gedurende ongeveer
10
seconden wordt de tijd
weergegeven.
Ventilatie

74
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
Laat de standkachel ten minste 1 keer
per jaar aan het einde van de herfst
controleren. Onderhoud en reparaties
aan het systeem mogen alleen worden
uitgevoerd door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Gebruik uitsluitend originele
vervangingsonderdelen.
Uitschakelen van de standkachel
Bij een uitgestelde inschakeling van
de standkachel wordt de verwarming
automatisch uitgeschakeld na afloop van de
geprogrammeerde duur.
gebruiksvoorschrift
Gebruik om koolmonoxidevergiftiging
te voorkomen de standkachel nooit in
afgesloten ruimten zoals een garage of
werkplaats zonder afzuiginstallatie.
De standkachel wordt uitgeschakeld als de
accuspanning laag is, zodat het starten van
de motor niet in gevaar komt.
De standkachel wordt gevoed door brandstof
uit de brandstoftank van de auto. Controleer,
voordat u de standkachel programmeert of
inschakelt, of er nog voldoende brandstof in
de tank aanwezig is.
Schakel de standkachel bij het tanken
altijd uit om brand- en explosiegevaar te
voorkomen. De temperatuur rondom de standkachel
mag niet hoger zijn dan 120°C. Een hogere
temperatuur (bijv. in een oven van een
spuiterij) kan het elektrische circuit van de
auto beschadigen.
De standkachel is voorzien van een
thermische beveiliging die in het geval
van oververhitting van de motor als
gevolg van een gebrek aan koelvloeistof
de verbranding onderbreekt. Controleer
het koelvloeistofniveau en vul het indien
nodig bij; houd u zich daarbij aan de
voorschriften die zijn vermeld in de rubriek
"Onderhoud - Niveaus". Druk vervolgens
op de programmaselectietoets alvorens de
verwarming in te schakelen.
Instellen van de duur van de
verwarming
De duur van de verwarming kan worden
ingesteld tussen 10
en 60 minuten.
Druk op de toets "set" en houd
de toets ingedrukt.
Druk tegelijkertijd op de toets "<"
of ">".
De tijd en het pictogram van


het instellen van de tijd worden
weergegeven.
Druk nogmaals op de toets "set" en houd
de toets ingedrukt.
Druk nogmaals tegelijkertijd op de toets "<"
of ">".
De geprogrammeerde duur van de
verwarming wordt weergegeven en het
pictogram van de verwarmingscyclus of van
de ventilatie knippert.
Stel de duur van de verwarming in met de
toets "<" of ">".
De duur van de verwarming is opgeslagen
als deze niet meer op het display wordt
weergegeven of als u nogmaals op de toets
"set" drukt. Als de standkachel direct wordt
ingeschakeld, druk dan nogmaals
op deze toets om de verwarming
handmatig uit te schakelen.
Het pictogram van de verwarmingscyclus
verdwijnt en de verlichting van het display
gaat uit.
Ventilatie

Ventilatie
75
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

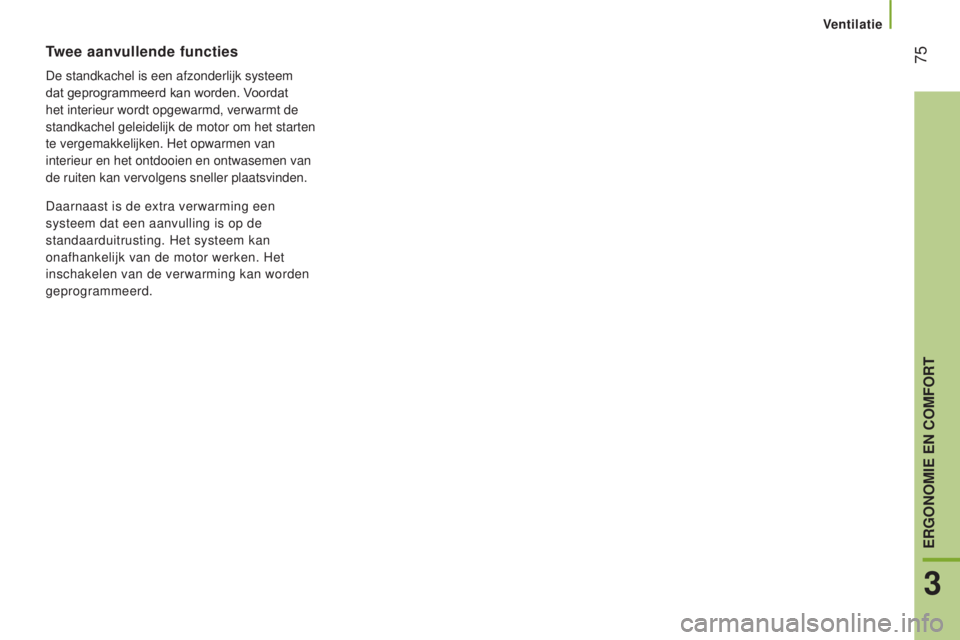

Twee aanvullende functies
De standkachel is een afzonderlijk systeem
dat geprogrammeerd kan worden. Voordat
het interieur wordt opgewarmd, verwarmt de
standkachel geleidelijk de motor om het starten
te vergemakkelijken. Het opwarmen van
interieur en het ontdooien en ontwasemen van
de ruiten kan vervolgens sneller plaatsvinden.
Daarnaast is de extra verwarming een
systeem dat een aanvulling is op de
standaarduitrusting. Het systeem kan
onafhankelijk van de motor werken. Het
inschakelen van de verwarming kan worden
geprogrammeerd.
3
eRgONOMIe eN COMFORT

107
Veiligheid tijdens het rijden
Jumper_nl_Chap05_Securite_ed01-2016
STABIlITeITSCONTROleSySTeMeN
Uitschakelen
De bestuurder kan dit systeem niet
uitschakelen.
dynamische stabiliteitscontrole
(C d S)
De dynamische stabiliteitscontrole grijpt in
via de remmen van één of meer wielen en
via het motorkoppel om de auto (binnen de
natuurkundige grenzen) weer in de juiste
koers te brengen.
Als uw auto is voorzien van het CDS-
systeem, stuur dan niet tegen om de auto in
de juiste koers te houden.
Inschakelen
Het CDS-systeem wordt automatisch
ingeschakeld zodra de motor wordt gestart. Storing
Als dit verklikkerlampje
brandt, in combinatie met een
geluidssignaal en een melding ter
bevestiging op het display van het
instrumentenpaneel, wijst dit op een storing
in het CDS-systeem.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats. Inschakelen
Als de motor wordt gestart, wordt dit
systemen automatisch ingeschakeld.
Dit systeem treedt in werking als de auto
grip verliest of uit de koers dreigt te raken.
Uitschakelen
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle
grond, ...) kan het nuttig zijn het

ASR-systeem uit te schakelen, zodat
de wielen kunnen spinnen en weer grip
kunnen krijgen.
-

Druk op deze knop in het midden van

het dashboard om dit systeem uit te
schakelen.
Antislipregeling (ASR)
De antislipregeling zorgt voor een optimale
tractie. Het systeem voorkomt het spinnen
van de wielen door in te grijpen op de
remmen van de aangedreven wielen en op
het motormanagement.
Als het verklikkerlampje van de knop brandt
en er een melding op het display van het
instrumentenpaneel verschijnt, is het
ASR-systeem uitgeschakeld.
Het systeem wordt geactiveerd
zodra de wielen te weinig grip
hebben of de koers van de auto
afwijkt van de door de bestuurder
gewenste richting.
In dat geval gaat dit verklikkerlampje op het
instrumentenpaneel knipperen.
5
VEILIGHEID

109
Veiligheid tijdens het rijden
Jumper_nl_Chap05_Securite_ed01-2016

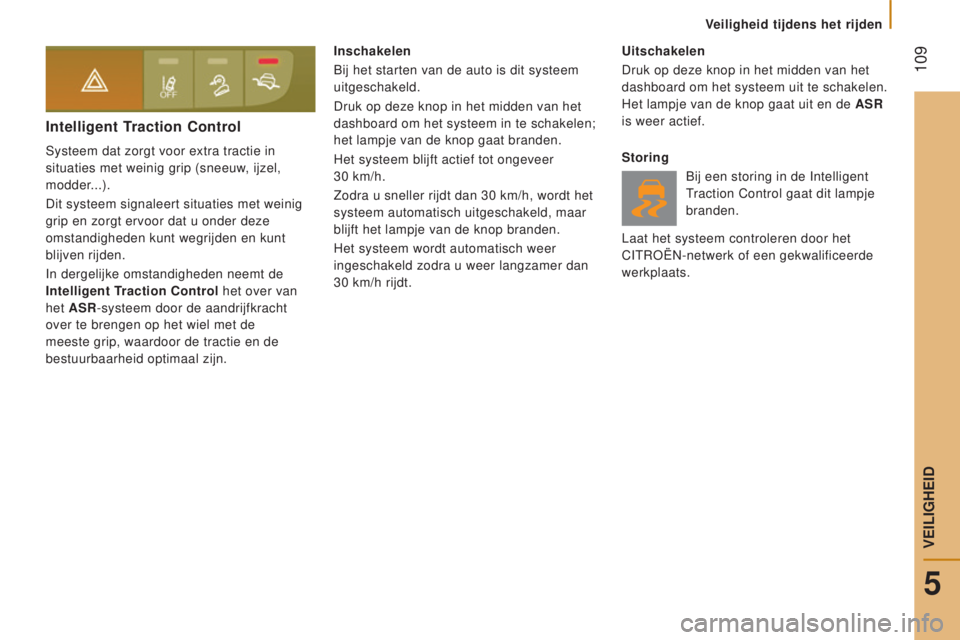

Intelligent Traction Control
Systeem dat zorgt voor extra tractie in
situaties met weinig grip (sneeuw, ijzel,
modder...).
Dit systeem signaleert situaties met weinig
grip en zorgt ervoor dat u onder deze
omstandigheden kunt wegrijden en kunt
blijven rijden.
In dergelijke omstandigheden neemt de
Intelligent Traction Control het over van
het ASR-systeem door de aandrijfkracht
over te brengen op het wiel met de
meeste grip, waardoor de tractie en de
bestuurbaarheid optimaal zijn. Inschakelen
Bij het starten van de auto is dit systeem
uitgeschakeld.
Druk op deze knop in het midden van het
dashboard om het systeem in te schakelen;
het lampje van de knop gaat branden.
Het systeem blijft actief tot ongeveer

30
km/h.
Zodra u sneller rijdt dan 30
km/h, wordt het
systeem automatisch uitgeschakeld, maar
blijft het lampje van de knop branden.
Het systeem wordt automatisch weer
ingeschakeld zodra u weer langzamer dan
30
km/h rijdt.Uitschakelen
Druk op deze knop in het midden van het
dashboard om het systeem uit te schakelen.
Het lampje van de knop gaat uit en de ASR

is weer actief.
Storing
Bij een storing in de Intelligent
Traction Control gaat dit lampje
branden.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
5
VEILIGHEID

11 0
Jumper_nl_Chap05_Securite_ed01-2016

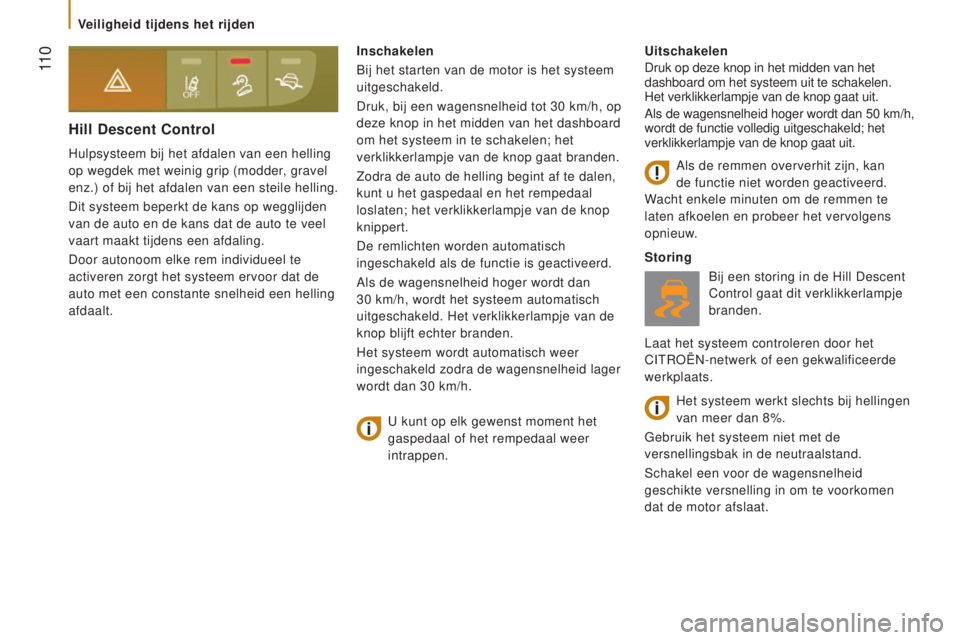

Hill descent Control
Hulpsysteem bij het afdalen van een helling
op wegdek met weinig grip (modder, gravel
enz.) of bij het afdalen van een steile helling.
Dit systeem beperkt de kans op wegglijden
van de auto en de kans dat de auto te veel
vaart maakt tijdens een afdaling.
Door autonoom elke rem individueel te
activeren zorgt het systeem ervoor dat de
auto met een constante snelheid een helling
afdaalt.Uitschakelen
Druk op deze knop in het midden van het
dashboard om het systeem uit te schakelen.
Het verklikkerlampje van de knop gaat uit.
Als de wagensnelheid hoger wordt dan 50
km/h,
wordt de functie volledig uitgeschakeld; het
verklikkerlampje van de knop gaat uit.
Storing
Bij een storing in de Hill Descent
Control gaat dit verklikkerlampje
branden.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Inschakelen
Bij het starten van de motor is het systeem
uitgeschakeld.
Druk, bij een wagensnelheid tot 30
km/h, op
deze knop in het midden van het dashboard
om het systeem in te schakelen; het
verklikkerlampje van de knop gaat branden.
Zodra de auto de helling begint af te dalen,
kunt u het gaspedaal en het rempedaal
loslaten; het verklikkerlampje van de knop
knippert.
De remlichten worden automatisch
ingeschakeld als de functie is geactiveerd.
Als de wagensnelheid hoger wordt dan
30
km/h, wordt het systeem automatisch
uitgeschakeld. Het verklikkerlampje van de
knop blijft echter branden.
Het systeem wordt automatisch weer
ingeschakeld zodra de wagensnelheid lager
wordt dan 30
km/h.Het systeem werkt slechts bij hellingen
van meer dan 8%.
Gebruik het systeem niet met de
versnellingsbak in de neutraalstand.
Schakel een voor de wagensnelheid
geschikte versnelling in om te voorkomen
dat de motor afslaat.
U kunt op elk gewenst moment het
gaspedaal of het rempedaal weer
intrappen. Als de remmen oververhit zijn, kan
de functie niet worden geactiveerd.
Wacht enkele minuten om de remmen te
laten afkoelen en probeer het vervolgens
opnieuw.
Veiligheid tijdens het rijden
