Cockpit
23
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
1. Snelheidsmeter (km/h of mph).
2. Display.
3.
Brandstofniveaumeter.
4.
Koelvloeistoftemperatuurmeter.
5.

T
oerenteller (t/min x 1000).
INSTRUMeNTeNPANeleN d isplay niveau 1
In het onderste gedeelte:
-
Tijd,
-
Buitentemperatuur,
-

Afgelegde afstand in kilometers/mijlen,
-


Boordcomputer (actieradius,

brandstofverbruik enz.),
-

Stand van de hoogteverstelling van de

koplampen,
-

Programmeerbare waarschuwing te

hoge snelheid,
-

Snelheidsregelaar of

snelheidsbegrenzer,
-
Opschakelindicator,
-

Stop & Start-systeem.
In het bovenste gedeelte:
-

Datum,
-
Onderhoudsindicator,
-
Waarschuwingsmeldingen,
-

Meldingen over de status van functies,
-


Configuratie van de auto.
Instrumentenpaneel /

d
isplay niveau 1
2
VOORdAT U gAAT RIJdeN

Cockpit
25
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
VeRklIkkeRlAMPJeS
Bij het starten van de motor wordt een automatische controle van een aan\
tal verklikkerlampjes uitgevoerd. Deze
verklikkerlampjes blijven kort branden.
Als bij draaiende motor een verklikkerlampje gaat branden of knipperen i\
n combinatie met een geluidssignaal en een melding
op het display, is dit een teken dat het desbetreffende onderdeel of systeem niet goed werkt. Volg in dat geval altijd de
desbetreffende instructies.
Verklikkerlampje statussignaleert Wat te doen
Service blijft kort branden.
een kleine storing. Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
blijft branden in
combinatie met
een melding op
het display. een ernstige storing.
en/of
een storing in het
motorsysteem.
Noteer de waarschuwingsmelding en neem contact
op met het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Parkeerrem brandt. dat de parkeerrem (nog iets) is
aangetrokken.Zet de parkeerrem vrij; het verklikkerlampje zal uitgaan.
Remvloeistofniveau
brandt.
een te laag remvloeistofniveau. Vul bij met door CITROËN voorgeschreven remvloeistof.
blijft branden,
terwijl het niveau
correct is. Stop onmiddellijk.
Zet het contact af en neem contact op met het
CITROËN-netwerk of een gekwalificeerde werkplaats.
+ Elektronische
remdrukregelaar brandt.
een storing in het systeem. Stop onmiddellijk.
Neem contact op met het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Antiblokeersysteem
(ABS)brandt.
een storing in het systeem.Het remsysteem van de auto blijft werken, maar het antiblokkeersysteem
werkt niet meer. Toch adviseren wij u de auto stil te zetten en contact op
te nemen met het CITROËN-netwerk of een gekwalificeerde werkplaats.
2
VOORdAT U gAAT RIJdeN

28
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
Verklikkerlampjestatussignaleert Wat te doen
CDS/ASR knippert.
de werking van het systeem. Het systeem verbetert de tractie en zorgt ervoor dat de
auto beter bestuurbaar blijft.
brandt, in
combinatie
met een
geluidssignaal
en een melding
op het display. een storing in het systeem of in
de Hill Start Assist.
Neem contact op met het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Rubriek "Veiligheid - Veilig rijden".
brandt. een storing in de Intelligent
Traction Control.
Roetfilter brandt. de regeneratie van het roetfilter.Het is raadzaam de motor te laten draaien tot het
lampje dooft, om er zeker van te zijn dat de regeneratie
is voltooid.
Rubriek "Onderhoud - Niveaus en controles".
Zelfdiagnose
motor brandt. een storing in de motor of de
emissieregeling. Laat het systeem zo snel mogelijk controleren door het
CITROËN-netwerk of een gekwalificeerde werkplaats.
Bandenspannings-
controlesysteem
brandt.
een band met een te lage
bandenspanning of een lekke band. Zet de auto stil en zet het contact af.
Verwissel of repareer het wiel.
brandt in
combinatie met het
verklikkerlampje
Service.
een defecte sensor.
Laat het systeem controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Cockpit

Cockpit
29
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
Verklikkerlampjestatussignaleert Wat te doen
Lane Departure
Warning System knippert in
combinatie
met een
geluidssignaal. een onbedoelde afwijking van
de koers naar links.
Draai het stuurwiel in de tegenovergestelde richting om
de auto weer in de juiste koers te brengen.
een onbedoelde afwijking van
de koers naar rechts.
Elektronische
startblokkering brandt.
dat de in het contactslot
gestoken sleutel niet herkend is.
Starten is niet mogelijk. Gebruik een andere sleutel en laat de defecte sleutel
controleren door het CITROËN-netwerk.
Rubriek "Voordat u gaat rijden - Opengaande delen".
brandt gedurende
ongeveer 10
seconden
bij het aanzetten van
het contact.
het afgaan van het alarm. Laat de staat van de sloten controleren door het
CITROËN-netwerk of een gekwalificeerde werkplaats.
Water in
brandstoffilter brandt in
combinatie met
een melding op
het display. de aanwezigheid van water in
het brandstoffilter.
Laat het filter aftappen door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Rubriek "Onderhoud - Niveaus en controles".
AdBlue brandt, en knippert
vervolgens in
combinatie met
een melding op het
display. dat de actieradius is
afgenomen.
Laat snel AdBlue bijvullen.
Wacht niet totdat de actieradius tot 0
km is afgenomen,
want dan kunt u de motor niet meer starten!
Rubriek "Onderhoud - AdBlue".
Laag
brandstofniveau brandt met de
wijzer in zone E.
een bijna lege brandstoftank. Wacht niet met tanken.
De actieradius met de resterende hoeveelheid brandstof
is afhankelijk van de rijstijl, het profiel van de weg, de
verstreken tijd en het aantal kilometers dat is gereden
sinds het lampje brandt.
knippert. een storing in het systeem.
Neem contact op met het CITROËN-netwerk of een gekwalificeerde werkplaats.
2
VOORdAT U gAAT RIJdeN

30
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016

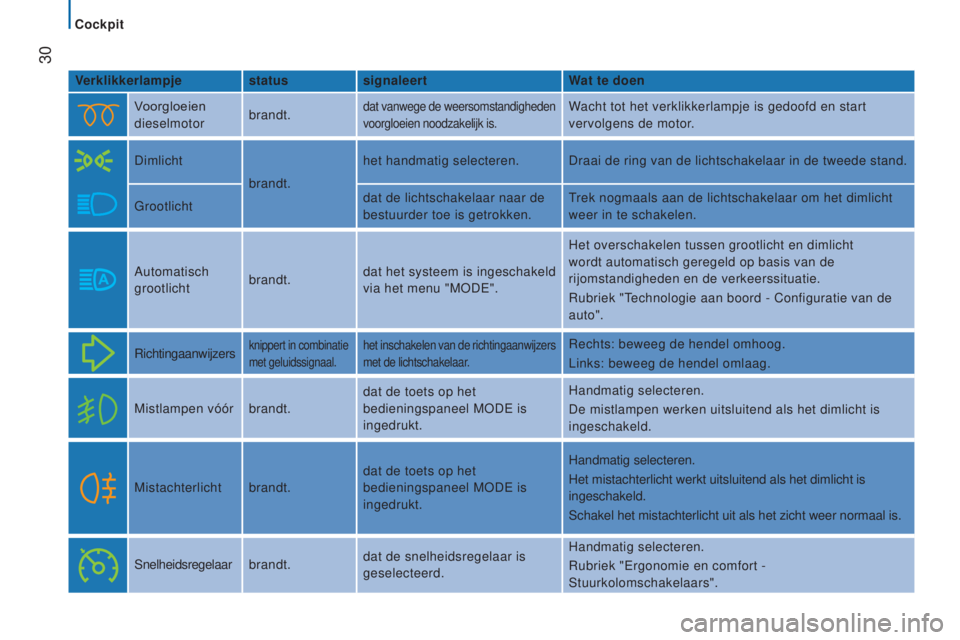

Verklikkerlampjestatussignaleert Wat te doen
Voorgloeien
dieselmotor brandt.
dat vanwege de weersomstandigheden
voorgloeien noodzakelijk is.Wacht tot het verklikkerlampje is gedoofd en start
vervolgens de motor.
Dimlicht brandt.het handmatig selecteren. Draai de ring van de lichtschakelaar in de tweede stand.
Grootlicht dat de lichtschakelaar naar de
bestuurder toe is getrokken.Trek nogmaals aan de lichtschakelaar om het dimlicht
weer in te schakelen.
Automatisch
grootlicht brandt.dat het systeem is ingeschakeld
via het menu "MODE". Het overschakelen tussen grootlicht en dimlicht
wordt automatisch geregeld op basis van de
rijomstandigheden en de verkeerssituatie.
Rubriek "Technologie aan boord - Configuratie van de
auto".
Richtingaanwijzers
knippert in combinatie
met geluidssignaal.het inschakelen van de richtingaanwijzers
met de lichtschakelaar.Rechts: beweeg de hendel omhoog.
Links: beweeg de hendel omlaag.
Mistlampen vóór brandt.dat de toets op het
bedieningspaneel MODE is
ingedrukt. Handmatig selecteren.
De mistlampen werken uitsluitend als het dimlicht is
ingeschakeld.
Mistachterlicht brandt. dat de toets op het
bedieningspaneel MODE is
ingedrukt.Handmatig selecteren.
Het mistachterlicht werkt uitsluitend als het dimlicht is
ingeschakeld.
Schakel het mistachterlicht uit als het zicht weer normaal is.
Snelheidsregelaar brandt.dat de snelheidsregelaar is
geselecteerd. Handmatig selecteren.
Rubriek "Ergonomie en comfort -
Stuurkolomschakelaars".
Cockpit

Cockpit
31
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
displaygeeft weersignaleert W at te doen
Temperatuur/
Gladheid het
verklikkerlampje
voor gladheid en
de temperatuur
die knippert in
combinatie met
een melding op
het display.weersomstandigheden met
kans op gladheid.
Wees extra waakzaam en rem niet abrupt.
Rubriek "Veiligheid - Veilig rijden".
Datum/tijd een instelling:
datum, tijd.een instelling via het menu
"MODE". Rubriek "Technologie aan boord - Configuratie van de
auto".
Hoogte van de
koplampverstelling een verstelling
van de
koplampen.stand 0
t/m 3, afhankelijk van
de belading van de auto. Verstel de koplampen met de toetsen van het
bedieningspaneel MODE.
Rubriek "Ergonomie en comfort - Stuurkolomschakelaars".
Onderhoudssleutelde sleutel die
blijft branden.
een bijna verstreken
onderhoudsinterval. Raadpleeg het overzicht van controles in het
onderhoudsschema van de fabrikant en laat vervolgens
de onderhoudsbeurt uitvoeren.
Stop & Start-
systeem brandt.
het in de STOP-stand zetten
van de motor nadat de auto tot
stilstand is gekomen. Zodra u wilt verder rijden, wordt de motor automatisch
weer gestart en gaat het verklikkerlampje uit.
knippert enkele
seconden en
gaat vervolgens
uit. het feit dat de STOP-stand
tijdelijk niet beschikbaar is.
Bijzondere gevallen van de STOP-stand.
Rubriek "Voordat u gaat rijden - Motor starten en
afzetten".
2
VOORdAT U gAAT RIJdeN

36
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
ONdeRHOUdSINdICATOReNMotorolieniveau
Na enkele seconden schakelt het display
weer over naar de normale weergave.
Motoroliekwaliteit
Controleer bij twijfel het motorolieniveau met
de peilstok.Dit tweede verklikkerlampje
gaat samen met het eerste
verklikkerlampje branden als de
olie niet is ververst en de kwaliteit
van de olie een nieuwe grenswaarde heeft
overschreden. Als dit verklikkerlampje met
regelmatige intervallen gaat branden, vul
dan zo snel mogelijk motorolie bij. Dit verklikkerlampje knippert bij het
starten van de motor en er verschijnt,
volgens uitvoering, een melding op
het instrumentenpaneel: het systeem
heeft een verslechtering van de kwaliteit van de
motorolie gedetecteerd. De motorolie moet zo
snel mogelijk worden ververst.
Voor de 3,0 l HDi-motoren zal het
toerental beperkt worden tot 3000
t/min
en vervolgens tot 1500
t/min zolang de
olie niet is ververst. Laat de motorolie
verversen om te voorkomen dat er
schade aan de motor ontstaat.
Onderhoudsinformatie
Na het aanzetten van het contact
brandt het lampje (een sleutel die
onderhoudsinformatie symboliseert)
gedurende enkele seconden: het
display geeft de afstand tot de volgende
onderhoudsbeurt aan volgens het
onderhoudsschema van de fabrikant. Afhankelijk van de motoruitvoering wordt
vervolgens het motorolieniveau weergegeven
in een schaalverdeling van 1
(min.) tot
5
(max.) segmenten.
Als er geen enkel segment wordt
weergegeven, is het motorolieniveau te
laag. Vul in dat geval altijd motorolie bij om
motorschade te voorkomen.
De controle van het motorolieniveau is alleen
betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor
minstens 30
minuten niet heeft gedraaid.
Raadpleeg de rubriek "Onderhoud -
Niveaus en controles".
Deze informatie wordt bepaald op basis
van de afgelegde afstand sinds de vorige
onderhoudsbeurt.
Cockpit

40
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016

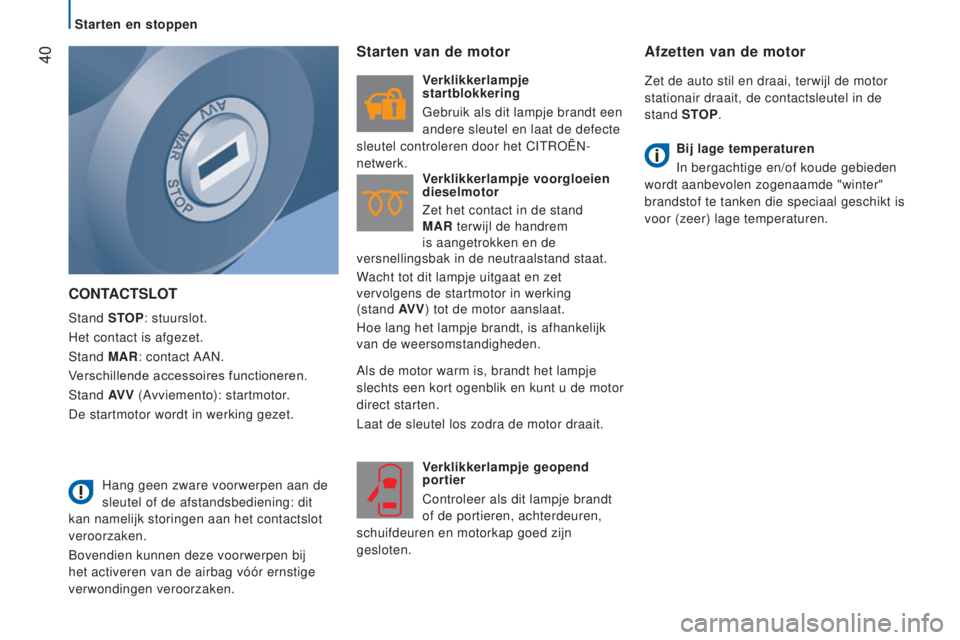

CONTACTSlOT
Stand STOP: stuurslot.
Het contact is afgezet.
Stand MAR: contact AAN.
Verschillende accessoires functioneren.
Stand AV V (Avviemento): startmotor.
De startmotor wordt in werking gezet.
Starten van de motor
Verklikkerlampje
startblokkering
Gebruik als dit lampje brandt een
andere sleutel en laat de defecte
sleutel controleren door het CITROËN-
netwerk. Verklikkerlampje voorgloeien
dieselmotor
Zet het contact in de stand
MAR terwijl de handrem
is aangetrokken en de
versnellingsbak in de neutraalstand staat.
Wacht tot dit lampje uitgaat en zet
vervolgens de startmotor in werking
(stand AV V) tot de motor aanslaat.
Hoe lang het lampje brandt, is afhankelijk
van de weersomstandigheden.
Verklikkerlampje geopend
portier
Controleer als dit lampje brandt
of de portieren, achterdeuren,
schuifdeuren en motorkap goed zijn
gesloten.
Afzetten van de motor
Zet de auto stil en draai, terwijl de motor
stationair draait, de contactsleutel in de
stand STOP.
Bij lage temperaturen
In bergachtige en/of koude gebieden
wordt aanbevolen zogenaamde "winter"
brandstof te tanken die speciaal geschikt is
voor (zeer) lage temperaturen.
Hang geen zware voorwerpen aan de
sleutel of de afstandsbediening: dit
kan namelijk storingen aan het contactslot
veroorzaken.
Bovendien kunnen deze voorwerpen bij
het activeren van de airbag vóór ernstige
verwondingen veroorzaken. Als de motor warm is, brandt het lampje
slechts een kort ogenblik en kunt u de motor
direct starten.
Laat de sleutel los zodra de motor draait.
Starten en stoppen
