2017 CITROEN DS4 instrument panel

218
DS4_sv_Chap06_conduite_ed01-2016

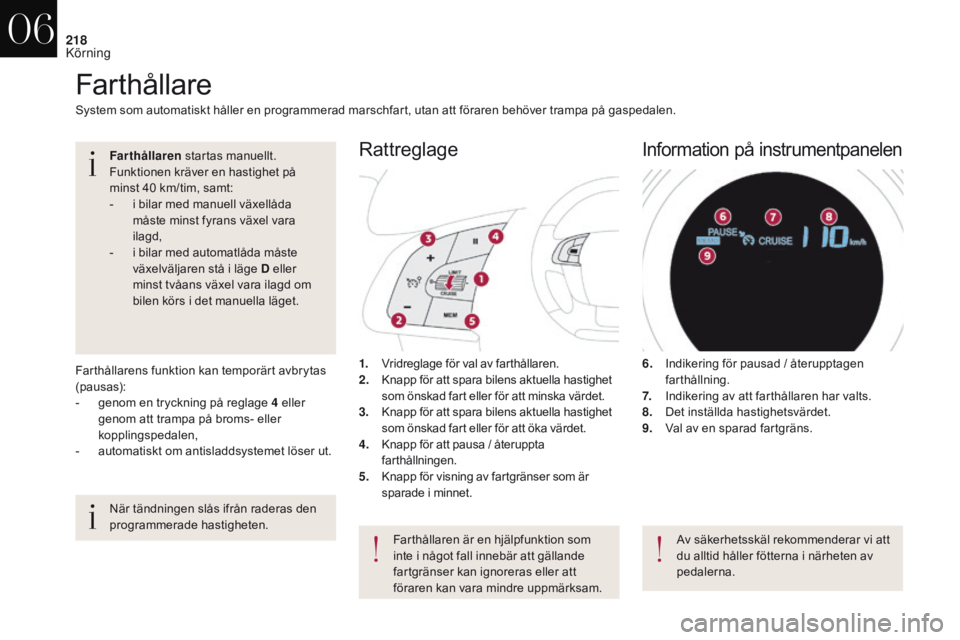

Farthållare
1. Vridreglage för val av farthållaren.
2. Knapp för att spara bilens aktuella hastighet
som önskad fart eller för att minska värdet.
3.
K

napp för att spara bilens aktuella hastighet
som önskad fart eller för att öka värdet.
4.
K

napp för att pausa / återuppta
farthållningen.
5.
K

napp för visning av fartgränser som är
sparade i minnet.
Rattreglage
6. Indikering för pausad / återupptagen farthållning.
7.
I

ndikering av att farthållaren har valts.
8.
D

et inställda hastighetsvärdet.
9.
V

al av en sparad fartgräns.
Information på instrumentpanelen
System som automatiskt håller en programmerad marschfart, utan att föraren behöver trampa på gaspedalen. Farthållaren startas manuellt.
Funktionen kräver en hastighet på
minst 40
km/tim, samt:
-

i b
ilar med manuell växellåda
måste minst fyrans växel vara
ilagd,
-

i b
ilar med automatlåda måste
växelväljaren stå i läge D eller
minst tvåans växel vara ilagd om
bilen körs i det manuella läget.
Av säkerhetsskäl rekommenderar vi att
du alltid håller fötterna i närheten av
pedalerna.
När tändningen slås ifrån raderas den
programmerade hastigheten.
Farthållaren är en hjälpfunktion som
inte i något fall innebär att gällande
fartgränser kan ignoreras eller att
föraren kan vara mindre uppmärksam.
Farthållarens funktion kan temporärt avbrytas
(pausas):
-

g
enom en tryckning på reglage 4 eller
genom att trampa på broms- eller
kopplingspedalen,
-

a
utomatiskt om antisladdsystemet löser ut.
06
Körning

222
DS4_sv_Chap06_conduite_ed01-2016
Parkeringssensorer framFunktionsfel
Om ett funktionsfel uppstår i
systemet tänds denna kontrollampa
på instrumentpanelen och/eller ett
meddelande visas på displayen,
åtföljt av en ljudsignal (kort pip), då
du lägger i backväxeln.
Kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad.
I tillägg till parkeringssensorerna bak kan
hinder också detekteras framför bilen i
hastigheter under 10

km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med
en framåtväxel ilagd, om inget hinder
detekteras

eller så fort bilens hastighet
överstiger 10

km/tim.
Funktionen kopplas automatiskt bort
när en släpvagn kopplas på eller om
en cykelhållare monteras (bil utrustad
med en dragkrok eller en cykelhållare
rekommenderad av CITROËN). I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte
är täckta av lera, rimfrost eller snö.
Då du lägger i backväxeln informeras
du av en ljudsignal (långt pip) om att
sensorerna kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler.In-/urkoppling av
parkeringssensorerna fram och bak
Funktionen kopplas bort med en tryckning
på denna knapp. Kontrollampan på knappen
tänds.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen släcks.
Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är
framför eller bakom bilen.
06
Körning

227
DS4_sv_Chap07_info-pratiques_ed01-2016
BränsleTankvolym: ca 60 l i t e r.
Låg bränslenivå
När bränslet sjunkit till reservnivån
tänds kontrollampan på
instrumentpanelen, åtföljt av
en ljudsignal och visning av ett
varningsmeddelande. När lampan
tänds första gången återstår ca
6
liter bränsle.
Påfyllning
F Håll knappen intryckt tills du hör att tankluckan öppnas.
N

är tändningen slagits ifrån är denna
knapp aktiverad i några minuter. Slå vid
behov på tändningen igen för att aktivera
knappen på nytt.
F

T
a reda på vilken pump du ska använda för
att erhålla rätt bränsle till din bil.
Om bilen har Stop & Start ska du
aldrig tanka bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller knappen "START/
STOP" med det nyckelfria lås- och
startsystemet.
Du måste tanka minst 5 liter för att
bränslemätaren ska registrera påfyllningen.
När du öppnar tanklocket kan det höras ett
ljud på grund av att luft sugs in i tanken.
Undertrycket är helt normalt och beror på
tätheten i bränslesystemet.
Så länge du inte fyller på tillräckligt med
bränsle kommer denna kontrollampa att
tändas varje gång tändningen slås till, åtföljt
av en ljudsignal och ett varningsmeddelande.
Under färd kommer denna ljudsignal och detta
varningsmeddelande att upprepas med allt
kortare intervall, efterhand som nivån sjunker
till 0 .
Du måste tanka bilen för att undvika
bränslestopp.
Läs under rubriken Bränslestopp (diesel) .
07
Praktisk information

245
DS4_sv_Chap07_info-pratiques_ed01-2016
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Motoroljenivå
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll, och vid behov
påfyllning, efter var 5 000:e km.Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Mätstickans placering framgår av bilden på
motvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F
T
orka av mätstickan med en ren och luddfri
trasa.
A = MA XI
B = MINI Om du konstaterar att nivån ligger över
märkningen
A eller under märkningen B ska
du inte star ta motorn .
-
O
m nivån MAXI
överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-
O
m nivån inte når upp till märkningen MINI

måste du genast fylla på mer motorolja.
För att säkerställa mätnoggrannheten
ska bilen vara parkerad på plan mark
och motorn ska ha varit avstängd i mer
än 30 minuter.
Tekniska specifikationer - Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
Kontroll med oljemätstickan
F Sätt tillbaka mätstickan och dra ut den igen för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
07
Praktisk information

246
Nivå, servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Denna vätska måste uppfylla tillverkarens
rekommendationer.Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
F

S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under 30 minuter
efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
07
Praktisk information

275
DS4_sv_Chap08_en-cas-de-panne_ed01-2016
Demontera ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte stör trafiken, på vågrät och stadig
mark där det inte är halt.
Dra åt parkeringsbromsen om den
inte ställts i automatiskt läge. Slå av
tändningen och lägg i ettans växel* för
att låsa hjulen.
Kontrollera att parkeringsbromsens
kontrollampor tänds med fast sken i
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen
och befinner sig på en säker plats.
Placera vid behov en kil under det
diagonalt motsatta hjulet.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.F

T
a bort kåporna på alla hjulbultar med hjälp
av verktyg 3
(beroende på utrustning).
F

M
ontera hylsan 4 på fälgnyckeln 1 för att
lossa den låsbara hjulbulten.
F

L
ossa de andra bultarna med endast
fälgnyckeln 1 .
* Läge P i en bil med automatlåda.
Lista över arbetsmoment
08
Om ett fel uppstår

406
Alfabetiskt register
DS4_sv_Chap11_index-alpha_ed01-2016
B A
Backspeglar, yttre ......................... 100, 101, 210
Bagagelucka ............................... ....................81
Bagagerumsbelysning
.......................... 1

23, 144
Bakdörrar
...................................................... 18

1
Bakruta (borttagning av is)

...................1

0 0 , 111
Bakrutespolare
...............................

...............141
Bakrutetorkare
..............................

................141
Baksäte
...............

............................................ 98
Baksäten
......................................................... 98
B

arn
................................................ 17

3 , 175 -178
Barn (säkerhet)

..............................
.......180, 181
Barnsäkerhet
................................ 1

62, 166, 167,
171, 173, 175 -178, 180, 181
Batteri
............................................ 2

50, 292-295
Batteri i fjärrkontrollen

.........................6
9, 75 -77
Belysning, instrumentbräda
............................ 45
B

elysningsreglage
..............................
.. 128, 131
Bensinmotor
...............................

...230, 243, 303
Bilbälten
..............................

.. 157, 158, 160, 172
Bilbarnstolar
............1

60, 166, 167, 171-173, 179
Bilbarnstolar, vanliga
.................................... 17

2
Bilens serienummer
...................................... 3

08
Bilradio
...............................

..................... 47, 377
Biltvätt (rekommendationer)
......................... 2

23
Black panel ...................................................... 46
Blinkers
...............

.. 130, 131, 280, 281, 283, 285
BlueHDi
...............................

.............. 37, 43, 253
Bluetooth-anslutning
.............................3

64, 365
Bluetooth (handsfreeutrustning)
... 3

64, 365, 390
Bluetooth-ljudströmning
....... 3

42, 345, 388, 391
Bluetooth (telefon)

.................................3
64, 365
Bogsera en bil

............................................... 29

6
Borttagning av is

...............................
....1 0 0 , 111
Borttagning av skyddsmatta

.........................11

9
Bromsar
................................................. 2

51, 252
Bromsbelägg
...............................

.......... 251, 252
Bromsljus
..............................

........................285
Bromsskivor
.......................................... 2

51, 252
12 V-uttag för tillbehör
................... 1
12, 121, 12 2
Backljus
................

......................................... 285
Backningskamera
......................................... 2

23
Backspegel, inre
..............................

............. 102
ABS- och REF-system

.................................. 15

4
AdBlue
® ............................... ...... 24, 37, 253, 254
Antisladdsystem (ESC) ................................. 15
5
Antispinnsystem (ASR)

................................. 15

5
Apple
®-spelare ............................... ...............345
Armstöd bak ............................... ...................121
Armstöd fram

......................................... 11

6 , 117
Assistanssamtal med lokalisering
........ 15

0, 152
Automatisk tändning av ljuset

............... 1
28, 132
Automatisk tändning av varningsblinkers
..... 14

9
Automatisk torkning
............................... 13

7, 13 8
Automatlåda
.................... 1

0, 198, 206, 251, 292
AUX
...............................

................................ 342
AUX-ingång
................................................... 38

8
AUX-uttag ..............................................342, 388
Avåkningsvarnare
......................................... 20

9
Avgasreningssystemet SCR
........................... 25
A

vlastningsfunktion
....................................... 23

9
Avlastningsläge
............................................. 23

9
Avlufta bränslesystemet

............................... 29

8
Avluftningspump
........................................... 29

8
Avtagbar dragkrok
........................................ 23

3 Bromssystem

..............................
..................
15 4
Bromsvätskenivå
........................................... 24
6
Bränsle
...............................
..................... 10, 230
Bränsleförbrukning
......................................... 10
B
ränslemätare
............................................... 227
Bränslestopp (diesel)
.................................... 29
8
Bränsle (tank)
...............................
......... 227, 229
Bränsletank
...............................
............ 227, 229
Bränsletankens volym
................................... 2
27
Burkhållare
.................................................... 11
5
Byte av batteri i fjärrkontrollen ............ 6 9, 75, 76
Byte av glödlampor ............................... 2 79, 285
Byte av hjul

...............................
.....................271
Byte av kupéfilter

..............................
............250
Byte av lampa

..............................
......... 279, 285
Byte av luftfilter

.............................................25

0
Byte av oljefilter

..............................
..............250
Byte av säkring

.............................................28

8
Byte av säkringar

..........................................28

8
Byte av torkarblad

...............................
.. 140, 241
CCarPlay-anslutning .......................................3 59
CD/MP3 ................ ........................ 342, 385, 386
CD/MP3-spelare
.......................... 3

42, 385, 386
CD-spelare
............................................3

42, 385
Centrallås
...............................

....... 65, 71, 72, 78
CHECK
................

...................................... 15, 43
Cigarrettändare
...............................

..............112
C
ITROËN
n
ödsamtal med
lokalisering
.......................................... 15

0, 152

2
12:13
18,5 21,5
23 °C
DS Connect Nav
De första stegen
När motorn är igång kan du stänga av ljudet med en tryckning. När tändningen är frånslagen startas systemet med en tryckning.
Inställning av volymen.
Använd knapparna under pekskärmen för att öppna menyerna och tryck sedan på pekskärmens virtuella knappar.
Du kan när som helst visa menyn genom att trycka kort på skärmen med tre fingrar.
Alla pekzoner på skärmen visas i vitt. Tryck på krysset för att gå tillbaka en nivå. Tryck på "OK" för att bekräfta.
Skärmen har kapacitiv pekteknik. För att rengöra skärmen rekommenderas användning av en mjuk duk (t.ex. en glasögonduk) som inte repar och som är utan tillsatsmedel. Använd inte vassa föremål på skärmen. Rör inte skärmen med våta händer.
* Beroende på utrustning.
Viss information syns hela tiden i det övre fältet av pekskärmen: - Gå direkt till val av ljudkälla och listan över stationer (eller titlar beroende på ljudkälla). - Gå till meddelanden, e-post, kartuppdateringar och, beroende på tjänst, meddelanden som rör navigationen. - Gå till inställningarna för pekskärmen och den digitala instrumentpanelen.
Val av ljudkälla (beroende på version): - FM/DAB*/AM*-radiostationer . - USB -nyckel. - CD -spelare (beroende på modell). - Mediaspelare som ansluts via AUX-uttaget (beroende på modell). - Telefon ansluten via Bluetooth och multimediasändning Bluetooth * (streaming).
