2017 CITROEN C-ZERO InstruktionsbÖcker (in Swedish)

95
C-Zero_sv_Chap06_conduite_ed01-2016
Hantering av uppsättningar
däck
Den andra uppsättningen däck väljer du på
displayen på instrumenttavlan, med tändningen
påslagen och bilen stillastående.
När du monterat den nya uppsättningen
däck ska du kontrollera och justera
trycket till det värde som anges på
däcktrycksdekalen.
För mer information om
Identifieringsuppgifter , se
motsvarande avsnitt. Systemet ominitialiserar referenstrycket
enligt det tryck som uppmätts på den
nya uppsättningen (kontrollampan för
detektering av lågt däcktryck blinkar
under ominitialiseringen).
Om du låtit registrera en andra uppsättning
däck hos Ci
trOë
n
eller en annan
kvalificerad verkstad ska du efter varje byte
av uppsättning däck (exempelvis vinterdäck) i
konfigurationsmenyn välja den uppsättning du
just monterat.
F

T
ryck på knappen A för att välja menyn
funktionen.
F

T
ryck på knappen A och håll den nedtryckt
i minst 10 sekunder för att växla
mellan


1:a och 2:a uppsättningen däck.
6
K

96

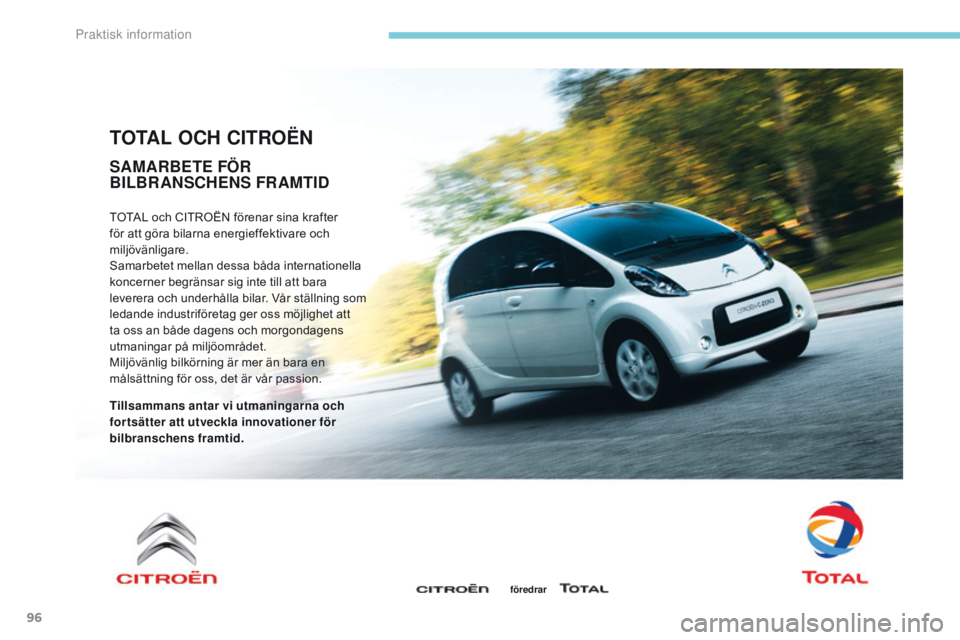

TOTAL OCH CITROËN
TOTAL och CITROËN förenar sina krafter
för att göra bilarna energieffektivare och
miljövänligare.
Samarbetet mellan dessa båda internationella
koncerner begränsar sig inte till att bara
leverera och underhålla bilar. Vår ställning som
ledande industriföretag ger oss möjlighet att
ta oss an både dagens och morgondagens
utmaningar på miljöområdet.
Miljövänlig bilkörning är mer än bara en
målsättning för oss, det är vår passion.
Tillsammans antar vi utmaningarna och
for tsätter att utveckla innovationer för
bilbranschens framtid.
föredrar
SAMARBETE FÖR
BILBRANSCHENS FRAMTID
Praktisk information

97
Laddning av huvudbatteri
Normal laddning
Om du, under laddningen,
har en pacemaker eller någon
annan elektrisk medicinsk F
D ra åt parkeringsbromsen och ställ
växelväljaren i läge P .
F

S
täng av strömförbrukarna och vrid
tändningsnyckeln till läget "LOCK" .
I de flesta europeiska länder har
CITROËN ingått ett partnerskap
med en specialist för att erbjuda dig
kontroll och underhåll av den elektriska
installationen. Kontakta CITROËN för
mer information. Om laddningskabeln eller styrboxen
har skadats ska du inte använda den.
Kontakta CITROËN för att byta ut den
eller om du är osäker.Använd alltid en originalladdningskabel
från CITROËN.
Före inkopplingen måste du kontrollera
att den elektriska installationen som du
ska använda uppfyller kraven* och att
den är kompatibel med strömstyrkan i
din kontrollbox.
Om du är tveksam ska du kontakta en
e l e k t r i ke r.
Det finns nämligen uttag som utformats
speciellt för laddning av elbilar.
För uttag som är speciellt
avsedda för laddning av elbilar, se
rekommendationerna för installation av
dessa.
Vi rekommenderar i samtliga fall
att man låter en fackman utföra
kontroller, dels i för väg och därefter
regelbundet, av installationen.
* (Exempel, Frankrike: standarden NF C 15 -100). apparat ska du varken befinna dig
inuti bilen eller i närheten av bilen,
laddningskabeln, styrboxen eller
laddstolpen, inte ens under en kort
stund.
Det är absolut nödvändigt att du frågar
din läkare om vilka försiktighetsåtgärder
som måste vidtas, och att följa dem.
Du kan välja mellan två typer av laddning:
normal och snabb.
Normal laddning är att föredra och görs i ett
vanligt eluttag.
Snabbladdning görs i en kompatibel
snabbladdningsstolpe.
7
Praktisk information

98
F Dra i reglage 1 som sitter nedtill på instrumentbrädan på förarsidan, för att
öppna luckan framför normalladdningens
uttag (höger sida av bilen).
F

T
a fram laddningskabeln ur väskan som
medföljer bilen för detta ändamål. Denna
kabel är försedd med en styrbox.
F

A
nslut laddningskabeln till ett kompatibelt
eluttag som uppfyller gällande
bestämmelser. Vid anslutningen tänds de
3 kontrollamporna POWER , FA U LT och
CHARGING på styrboxen samtidigt en
stund, därefter fortsätter bara den gröna
kontrollampan POWER att lysa.
Om det är kallare än -25° C ute kan det
vara omöjligt att ladda batteriet. Rör varken vid normalladdningsuttagets
eller laddningskabelns ändstycke av
metall (risk för livsfarliga elstötar och/
eller funktionsstörningar).
F

T
ryck på spärren 2 för att öppna locket över
uttaget. F
K ontrollera att det inte finns några
främmande föremål i bilens uttag.
F

T
a bort skyddslocket på laddningskabeln.
F

F
ör in laddningskontakten i uttaget utan att
trycka på knappen, tills det hörs ett klick .
Använd varken
förlängningssladd, grenuttag,
adapter eller timer.
Du ska aldrig ansluta eller koppla
ur kabeln eller laddningskontakten
med våta händer (risk för livsfarliga
elstötar).
Använd den medföljande snodden
för att hänga upp styrboxen så att
den inte belastar uttaget (risk för att
laddningskablen eller eluttaget skadas).
Praktisk information

99
F Kontrollera att laddningslampan
i instrumenttavlan och
den gröna kontrollampan
CHARGING på styrboxen tänds
med fast sken.
När laddningen startar kan det höras
ett ventilationsljud. Detta ljud är helt
normalt.
Laddningen kan när som helst
avbrytas genom att man drar ut
laddningskontakten ur bilens uttag.
Om så inte är fallet har laddningen inte
påbörjats. Gör om proceduren och kontrollera
att alla anslutningar är korrekta.
Laddningsnivåmätaren för huvudbatteriet visas
på instrumenttavlan och antalet tända staplar
ökar allteftersom laddningen fortskrider.
Om du i undantagsfall måste avbryta
laddningen genom att koppla ur
laddningskabeln ur eluttaget i väggen,
måste du först trycka på knappen
Manual Stop på styrboxen.
Styrbox
Den är försedd med fyra kontrollampor:
-
S TOP: lyser rött.
D

en anger att laddningen har avbrutits
med en tryckning på knappen Manual
Stop . Man måste trycka på denna knapp
innan man kopplar ur laddningskabeln
ur eluttaget i väggen medan laddningen
pågår.
-

P
OWER : grönt sken.
I

ndikerar att den elektriska anslutningen
är OK. Kontrollera att anslutningarna
är korrekt gjorda om lampan inte tänds.
ta k

ontakt med en C
i
tr
Oë
n
-
verkstad
eller en annan kvalificerad verkstad om
problemet kvarstår.
-

F
A U LT : rött sken.
I

ndikerar att en funktionsstörning har
uppstått. Kontrollera att anslutningarna är
korrekt gjorda. Vänd dig till en CITROËN-
verkstad eller en annan kvalificerad
verkstad om denna lampa inte släcks.
-

C
HARGE : grönt sken.
I

ndikerar att laddningen pågår. Kontrollera
att anslutningarna är korrekt gjorda
om lampan inte tänds. Ta kontakt med
en C
i

tr
Oë
n
-
verkstad eller en annan
kvalificerad verkstad om problemet
kvarstår.
7
Praktisk information

100
Denna typ av styrbox är utrustat med ett
system för identifiering av eluttag (beroende på
land). Det detekterar den strömstyrka som ditt
eluttag kan avge och väljer den mest lämpade
strömstyrkan för att garantera en säker
laddning:
-
14
A (FAST): om det kan avges av din
elektriska installation.
-

8
A (NORMAL): om din elektriska
installation är av standardkvalitet. Av säkerhetsskäl går det inte att starta
motorn när laddningskabeln är ansluten
till bilens uttag.
Dessutom kommer alla startförsök
under laddningen att avbryta
proceduren. Du måste i så fall koppla ur
och sedan koppla in laddningskontakten
igen för att laddningen ska fortsätta.
När laddningslampan släcks i instrumenttavlan
och den gröna kontrollampan CHARGING
blinkar indikerar det att laddningen är slutförd.
F

T
ryck på knappen för att dra ut
laddningskontakten från bilens uttag.
F

S
ätt tillbaka skyddslocket på
laddningskabeln.
F

S
täng locket över bilens uttaget och sedan
luckan.
F

K
oppla ur laddningskabeln från bostadens
eluttag.
F

L
ägg tillbaka laddningskabeln i väskan som
medföljer bilen för detta ändamål. Om tillbehörsbatteriet är urladdat går
det inte att ladda huvudbatteriet.
Utför aldrig några ingrepp under
motorhuven medan bilen laddas,
även om tändningen är frånslagen,
eftersom fläkten kan starta (risk för
kroppsskador).
Vänta alltid minst en timme efter att
laddningsproceduren är slutförd innan
du ingriper då vissa ställen kan vara
oerhört varma (risk för brännskador).
Praktisk information

101
Lämna inte kabeln ansluten i
eluttaget i väggen när du har tagit ut
laddningskontakten ur bilens uttag (risk
för kortslutning eller livsfarliga elstötar
om den kommer i kontakt med eller
täcks av vatten). Kontrollera efter laddningen att locket
på bilens uttag och lucka är stängda.
Var noggrann med att undvika vatten
och damm i uttaget, under locket eller i
laddningskontakten (risk för brand eller
livsfarlig elstöt).
Vid en olycka inträffar eller vid slag mot
bilens underrede (kontakt med en hög
trottoarkant, en stolpe, gatumöbler etc.)
kan elsystemet och huvudbatteriet
skadas. Låt en CITROËN-verkstad
eller en annan kvalificerad verkstad
undersöka bilen.
Rör aldrig vid 300 V-komponenterna
eller de orangefärgade kablarna.
Om bilen inte används
under lång tid
Om bilen står oanvänd under lång tid
ska huvudbatteriet laddas fullt var tredje
månad (följ proceduren för normal
laddning).
Kontrollera att tillbehörsbatteriet varken
är urkopplat eller urladdat innan denna
laddning genomförs. Se avsnittet
"tillbehörsbatteri" för återanslutning
eller laddning, om så är fallet.
Rör aldrig vid den vätska som kan
komma ur huvudbatteriet om det skadas
allvarligt.
Om vätskan kommer i kontakt med
kroppen ska du skölja med rikligt med
vatten och snabbt uppsöka läkare.
Låt batteriet ladda fullt
varannan vecka för att optimera
huvudbatteriets livslängd.

För full laddning, följ proceduren för
normal laddning (vanligt eluttag i
bostaden) och avbryt inte förrän den
stängs av automatiskt (laddningslampan
släcks i instrumenttavlan).
Dessutom, se till att utföra
en fullständig laddning av
huvudbatteriet var 3:e månad från en
laddningsnivå som är lägre eller lika
med 2 staplar.
7
Praktisk information

102
Status för styrbox
tänd i motsvarande kontrollampas
färg.Blinkar i motsvarande kontrollampas
färg.
Släckt.
POWE
r
F
A U LT CHARGING
Normal funktion
Så fort laddningskabeln är ansluten till ett uttag tänds alla kontrollampor under cirka en halv sekund.
När initialiseringsprocessen är avslutad:
●

n
är laddningskabeln inte är ansluten till bilens uttag,
●

n
är laddningskabeln är ansluten till bilens uttag, men laddningen inte utförs.
När drivbatteriet håller på att laddas.
När laddningen är avslutad.
POWE
r
F
A U LT CHARGING
Funktionsstörningar och lösningar
När ett strömläckage detekteras eller om det är fel på laddningskabeln.
-

A
vbryt omedelbart laddningen och kontakta CITROËN eller en annan kvalificerad verkstad.
När det är fel på laddningskabeln.
-

A
vbryt omedelbart laddningen och kontakta CITROËN eller en annan kvalificerad verkstad.
Om styrboxens kontrollampa inte tänds när du ansluter laddningskabeln i uttaget ska du kontrollera
uttagets jordfelsbrytare:
●

o
m jordfelsbrytaren har slagit ifrån är det möjligt att din elinstallation inte är kompatibel med
användning av en laddningskabel:
-

k
ontakta en elektriker som kan kontrollera och reparera din elinstallation.
●

o
m jordfelsbrytaren inte har slagit ifrån:
-

s
luta använda laddningskabeln och kontakta CITROËN eller en annan kvalificerad verkstad.
Praktisk information
