PUTNO RAČUNALO
Nekoliko
definicija
Autonomija: broj kilometara koje
vozilo može prijeći s preostalim
gorivom u spremniku, a proračun
se zasniva na prosječnoj potrošnji
u nekoliko posljednjih prijeđenih
kilometara.
Ta vrijednost može se znatno mijenjati,
ovisno o promjenama brzine vozila ili o
reljefu.Trenutna potrošnja: izračunava se i
prikazuje iznad brzine od 30
km/h.
Prosječna potrošnja: prosječna
potrošnja goriva od posljednjeg
vraćanja računala na nulu.
Prijeđena udaljenost: izračunava
se od posljednjeg vraćanja putnog
računala na nulu.
Preostala udaljenost do odredišta:
izračunava se s obzirom na ukupnu udaljenost
do odredišta koju je upisao korisnik. Tu
vrijednost u svakom trenutku izračunava
navigacijski sustav, ako je uključen.
Prosječna brzina: prosječna brzina
vozila izračunata od posljednjeg
vraćanja računala na nulu (računa se
vrijeme uključenog kontakta).
Svakim pritiskom na tipku na vrhu
sklopke brisača na ekranu se prikazuju
pojedine stranice putnog računala,
ovisno o vrsti ekrana.
Kad je na ekranu prikazan put čije
vrijednosti želite vratiti na nulu, držite
tipku pritisnutu dulje od dvije sekunde.Kad je autonomija manja od 30 km,
na ekranu su prikazane crtice. Nakon
dolijevanja najmanje 10 litara goriva,
autonomija se preračunava i prikazuje
ako je veća od 100 km.
Ako su u vožnji na ekranu umjesto
brojeva stalno prikazane crtice, obratite
se mreži CITROËN.
Stranica "vozilo" s autonomijom,
trenutnom potrošnjom i udaljenosti do
odredišta.
Stranica "1" (put 1) s prosječnom
brzinom, prosječnom potrošnjom i
prijeđenom udaljenosti, izračunatim za
put "1".
Stranica "2" (put 2) s istim podacima
izračunatim za put "2".
Vraćanje na nulu
Sklopke ispod obruča upravljača
ERGONOMIJA i KOMFOR
4

64
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
TEMPOMAT
"CRUISE"
"Vozač bira brzinu kojom želi voziti".
Ta funkcija pomoći u vožnji, u uvjetima
dobrog odvijanja prometa, omogućuje
održavanje brzine vozila na stalnoj
vrijednosti koju programira vozač,
bez pritiskanja papučice gasa, osim u
slučaju strmog nagiba.
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen najmanje četvrti stupanj
prijenosa. Na kontrolnom bloku prikazuje se je
status funkcije i programirana brzina.
Izabrana funkcija,
prikaz simbola
"Tempomata".
OFF
Funkcija je isključena,
Funkcija je uključena,
Veća brzina vozila,
prikazana
programirana brzina
bljeska.
Otkrivena
neispravnost u radu,
OFF - crtice bljeskaju.
1.
Izbor / isključivanje

tempomata.
2.

Smanjivanje programirane
vrijednosti.
3.


Povećavanje programirane
vrijednosti.
4.


Prekid / nastavak rada tempomata.
Sklopke ispod obruča upravljača

65
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016

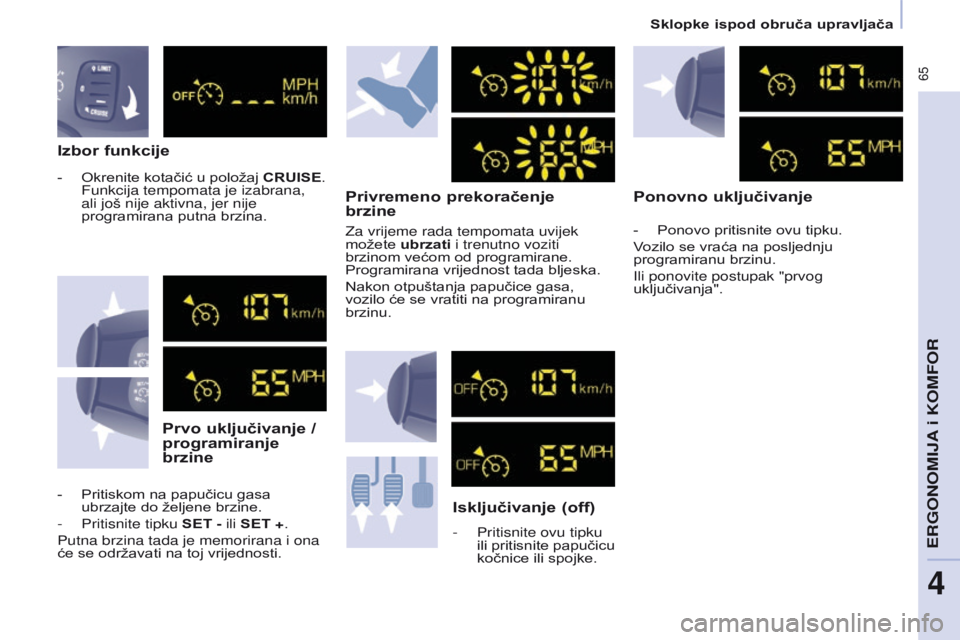

Izbor funkcijePrvo uključivanje
/
programiranje
brzine Privremeno

prekoračenje
brzine
Isključivanje (off)
- Pritisnite ovu tipku
ili pritisnite papučicu
kočnice ili spojke.
Ponovno uključivanje
- Ponovo pritisnite ovu tipku.
V ozilo se vraća na posljednju
programiranu brzinu.
Ili ponovite postupak "prvog
uključivanja".
Za vrijeme rada tempomata uvijek
možete ubrzati i trenutno voziti
brzinom većom od programirane.
Programirana vrijednost tada bljeska.
Nakon otpuštanja papučice gasa,
vozilo će se vratiti na programiranu
brzinu.
-

Pritiskom na papučicu gasa
ubrzajte do željene brzine.
-


Pritisnite tipku

SET - ili SET +.
Putna brzina tada je memorirana i ona
će se održavati na toj vrijednosti. -

Okrenite kotačić u položaj


CRUISE.
Funkcija tempomata je izabrana,
ali još nije aktivna, jer nije
programirana putna brzina.
Sklopke ispod obruča upravljača
ERGONOMIJA i KOMFOR
4

66
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Promjena
programirane
brzineIsključivanje funkcije
Neispravnost u radu Poništavanje programirane
brzine
Nakon zaustavljanja vozila i prekida
kontakta, u sustavu više nije
memorirana nikakva brzina.
Za memoriranje veće brzine od
prethodne, na raspolaganju su vam
dvije mogućnosti:
-
Okrenite kotačić u položaj
0 ili
prekinite kontakt, nakon čega se
sustav potpuno isključuje.
Primjena u praksi
Bez pritiskanja papučice gasa
-

Pritisnite tipku SET +.
Kratkim pritiskom vrijednost se povećava za 1 km/h.
Zadržanim pritiskom vrijednost se povećava u
koracima od 5
km/h.
Pritiskanjem papučice gasa
-
Prekoračite memoriranu brzinu do
nove željene brzine.
-


Pritisnite tipku
SET + ili SET -.
Za memoriranje brzine manje od
prethodne:
-

Pritisnite tipku
SET -.
Kratkim pritiskom vrijednost se
smanjuje za 1
km/h.
Zadržanim pritiskom vrijednost se
smanjuje u koracima od 5
km/h.Umjesto programirane brzine
prikazane su tri crtice. Obratite se
mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava. Budite oprezni kad memoriranu brzinu
mijenjate zadržanim pritiskom, jer se
brzina vozila može naglo povećati ili
smanjiti.
Ne koristite tempomat na skliskoj cesti
ili u gustom prometu.
Na strmoj nizbrdici tempomat
neće moći spriječiti prekoračenje
programirane brzine.
Tempomat nikako ne može
nadomjestiti obavezu poštivanja
ograničenja brzine, kao ni oprez
vozača.
Preporučuje se da noge uvijek držite u
blizini papučica.
Kako bi se izbjeglo svako ometanje
ispod papučica:
-

pazite da je dodatni tepih dobro
namješten i pričvršćen na podnicu,
-

nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Sklopke ispod obruča upravljača

67
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Brzina vozila ovisi o pritiskanju
papučice gasa do točke otpora, nakon
čega papučica gasa više ne djeluje.
Međutim, programirana brzina može se
prekoračiti pritiskom na papučicu gasa
preko točke otpora. Za nastavak rada
limitatora brzine dovoljno je postupno
otpustiti papučicu gasa i usporiti vozilo
na brzinu manju od programirane.
Limitatorom brzine može se rukovati
uz pokrenut motor, u mirovanju ili u
vožnji.Na kontrolnom bloku prikazan je status
funkcije i programirana brzina:LIMITATOR BRZINE
"LIMIT"
Funkcija je izabrana.
prikaz simbola
"Limitatora brzine".
Funkcija je isključena.
posljednja programirana
brzina - OFF.
Funkcija je uključena,
Veća brzina vozila.
prikazana
programirana
vrijednost bljeska.
Otkrivena je
neispravnost u radu.
OFF - crtice bljeskaju.
1.

Izbor / isključivanje limitatora brzine.
2.


Smanjivanje programirane vrijednosti.
3.


Povećavanje programirane


vrijednosti.
4.

Uključivanje / privremeno isključivanje


limitatora brzine.
"Vozač bira brzinu koju ne želi
prekoračiti".
Limitator brzine može se uključiti
uz pokrenut motor, u mirovanju ili u
vožnji. Najmanja brzina koja se može
programirati je 30

km/h.
Sklopke ispod obruča upravljača
ERGONOMIJA i KOMFOR
4

68
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Izbor funkcijeProgramiranje brzineUključivanje / isključivanje
- Okrenite kotačić u položaj LIMIT.
Funkcija limitatora je izabrana,
ali još nije aktivna. Na ekranu je
prikazana posljednja programirana
brzina.
Brzina se može programirati i bez
uključivanja limitatora, ali motor mora
raditi.
Memoriranje brzine veće od prethodne.
-
Pritisnite tipku
SET +.
Kratkim pritiskom vrijednost se povećava
za 1
km/h.
Zadržanim pritiskom vrijednost se
povećava u koracima od 5
km/h.
Memorianje brzine manje od prethodne.
- Pritisnite tipku SET -.
Kratkim pritiskom vrijednost se
smanjuje za 1
km/h.
Zadržanim pritiskom vrijednost se
smanjuje u koracima od 5
km/h.Prvim pritiskom na ovu tipku limitator
se uključuje, a drugim pritiskom se
isključuje (OFF).
Sklopke ispod obruča upravljača

69
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Prekoračenje programirane
brzineIsključivanje funkcijeNeispravnost u radu
Umjesto programirane brzine prikazuju
se tri crtice.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici radi provjere sustava.
Bljeskanje prikazane vrijednosti brzine
Primjena u praksi
Limitator nikako ne može nadomjestiti
obavezu poštivanja ograničenja brzine,
kao ni oprez vozača.
Pazite na profil ceste, na nagla
ubrzanja vozila i uvijek zadržite potpun
nadzor nad vozilom.
Kako bi se izbjeglo svako ometanje
ispod papučica:
-

pazite da je dodatni tepih dobro
namješten i pričvršćen na podnici,
-


nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Normalnim pritiskanjem papučice
gasa programirana brzina ne može se
prekoračiti.

Ako je želite prekoračiti,
papučicu gasa morate snažno
pritisnuti preko točke otpora.
Limitator se privremeno isključuje,
prikazana programirana brzina bljeska
i oglašava se zvučni signal.
Limitator nastavlja raditi nakon
usporavanja na brzinu manju od
programirane.
Prikazana vrijednost bljeska:
-

ako papučicu gasa pritisnete preko
točke otpora,
-


ako limitator ne može spriječiti
povećavanje brzine zbog profila
ceste ili na strmoj nizbrdici,
-


u slučaju snažnog ubrzanja. -


Okrenite kotačić u položaj

0

ili
prekinite kontakt, nakon čega se
sustav potpuno isključuje.
Posljednja programirana brzina ostaje
memorirana.
Sklopke ispod obruča upravljača
ERGONOMIJA i KOMFOR
4

70
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
VENTILACIJA
kroz bočne i srednje otvore
za prozračivanje,
Protok zraka
prema nogama,
prema vjetrobranu i prema
nogama,
prema vjetrobranu.
Sklopka za usmjeravanje
zraka može se postaviti i u
međupoložaje, označene s "●".
Usmjeravanje zraka
Usmjeravanje zraka može se podešavati
okretanjem sklopke u sljedeće položaje:
u crveno područje, uključuje
se puhanje zagrijanog zraka. u plavo područje, uključuje se
puhanje hladnog zraka,
Brzina strujanja zraka kroz otvore
za prozračivanje može se namjestiti
na vrijednosti od
1, najslabije
puhanje, do 4, najjače puhanje. U
položaju
0 ventilator je isključen.
Namjestite protok zraka kako biste
se što ugodnije osjećali u kabini.
Grijanje Ručni klima uređaj
Temperatura
Okretanjem sklopke:
Ventilacija
