2017 CITROEN BERLINGO ELECTRIC InstruktionsbÖcker (in Swedish)

31
TILLÄGG FÖR ELEKTRISKT DRIVLÄGE











MOTOR OCH DRIVBATTERI

Bilens räckvidd är 170 km, vilket är uppmätt i enlighet med NEDC-körcykeln. Denna räckvidd kan variera beroende på
fl era parametrar, varav de viktigaste är användningen av värme och luftkonditionering, förarens körvanor, vägtypen och
drivbatteriets åldrande.
Drivbatteriets åldrande beror också på fl era parametrar som t.ex. utetemperaturen, bilens mätarställning, antalet
snabbladdningar etc.
Elmotor




Teknik

Synkronmotor med permanentmagneter
Maxeffekt i kilowatt: EG-standard (kW)
49
Varvtal vid max. effekt i varv per minut (rpm)
4 000 - 9 200
Max. vridmoment i newtonmeter: EG-standard (Nm)
200
Varvtal vid max. vridmoment i varv per minut (rpm)
0 - 1 500

Drivbatteri




Teknik

Litium-jon

Normalladdning

Växelspänning i volt: (V) AC
230
Fulladdningstid (0% - 100%) beroende på strömstyrkan, uttryckt i ampere:


- 16 A

- 14 A

- 10 A

- 8 A
Beror på elnätet som används i landet.
Minimitid uppmätt vid utomhustemperaturer mellan 0 och 40 °C.
7 timmar och 30 minuter
8 timmar och 30 minuter
12 timmar
15 timmar

Snabbladdning

Laddningstid (80% av laddningen) från reservnivån
< 30 minuter

32
IDENTIFIERINGSUPPGIFTER


A. Konstruktörsskylt.
Den är placerad på mittstolpen på
höger sida.
1 - Chassinummer i typserien.
2 - Totalvikt.
3 - Tågvikt.
4.1 - Max. vikt på framaxeln.
4.2 - Max. vikt på bakaxeln.
B. Serienummer.
Numret är graverat i det främre högra
hjulhuset.
C. Däck och lackreferens.
Dekalen C
på framdörren anger:


- dimensioner på fälgar och däck,

- däckfabrikat som godkänts av
tillverkaren,

- däcktrycket (däckens lufttryck skall
kontrolleras på kalla däck, minst en
gång i månaden),

- lackreferens.

01-15 Tryckt i EU
Suédois

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0720
Suédois

INSTRUKTIONSBOK - TILLÄGG

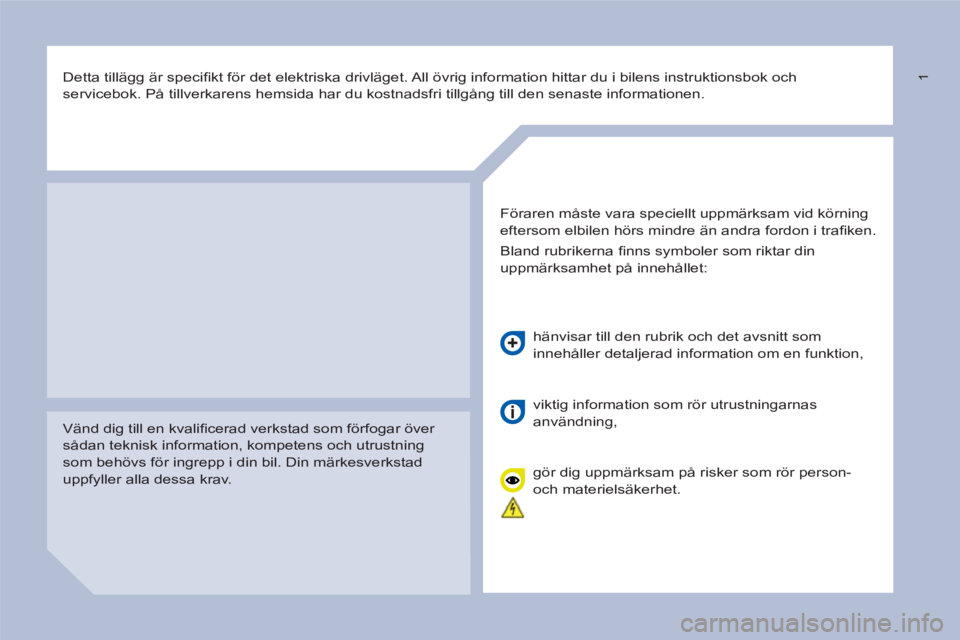

1

Detta tillägg är specifi kt för det elektriska drivläget. All övrig information hittar du i bilens instruktionsbok och
servicebok. På tillverkarens hemsida har du kostnadsfri tillgång till den senaste informationen.

Vänd dig till en kvalifi cerad verkstad som förfogar över
sådan teknisk information, kompetens och utrustning
som behövs för ingrepp i din bil. Din märkesverkstad
uppfyller alla dessa krav.
Föraren måste vara speciellt uppmärksam vid körning
eftersom elbilen hörs mindre än andra fordon i trafi ken.
Bland rubrikerna fi nns symboler som riktar din
uppmärksamhet på innehållet:
hänvisar till den rubrik och det avsnitt som
innehåller detaljerad information om en funktion,
viktig information som rör utrustningarnas
användning,
gör dig uppmärksam på risker som rör person-
och materielsäkerhet.

2
Presentation 3
Mätare 6
Kontrollampor 9
Displayer 10
Starta bilen så här 11
Eco-Driving 12
Eco-Comfort 13
Manuell luftkonditionering och värme 14
Uppladdning av drivbatteriet 15
Kontrollbox 17
Gör så här vid normalladdning 19
Gör så här vid snabbladdning 22
Övrig information 23
12 V-batteri 25
Säkringar 28
Underhåll 29
Bogsering av bilen 30
Motor och drivbatteri 31
Identifi eringsuppgifter 32

INNEHÅLL
