2017 Alfa Romeo MiTo olio

DA LEGGERE ASSOLUTAMENTE
RIFORNIMENTO DI COMBUSTIBILEMotori a benzina: rifornire la vettura solo con benzina senza piombo con numero di ottano (RON) non inferiore a 95, conforme alla specifica europea
EN228.Motori Diesel: rifornire la vettura solo con gasolio per autotrazione conforme alla specifica europea EN590. L’utilizzo di altri prodotti o
miscele può danneggiare irreparabilmente il motore con conseguente decadimento della garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina.Versioni con cambio manualeazionare il freno a mano, posizionare la leva del cambio in folle, premere a fondo il pedale della
frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in AVV e rilasciarla appena il motore si è avviato.Versioni con cambio
TCT(ove presente), azionare il freno a mano e posizionare la leva del cambio in posizione P (parcheggio) oppure N (folle) quindi ruotare la chiave di
avviamento in AVV e rilasciarla appena il motore si è avviato.Motori Diesel: ruotare la chiave di avviamento in MAR ed attendere lo spegnimento
della spia
. Ruotare quindi la chiave di avviamento in AVV e rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la vettura su erba, foglie secche, aghi dipino
o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per garantire un miglior rispetto
dell’ambiente.
APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura si desidera installare accessori che necessitino di alimentazione elettrica (con rischio di scaricare gradualmente la
batteria), rivolgersi alla Rete Assistenziale Alfa Romeo che ne valuterà l’assorbimento elettrico complessivo e verificherà se l’impianto della vettura è
in grado di sostenere il carico richiesto.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le caratteristiche di sicurezza, rispetto per
l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il mantenimento nel tempo della vettura.
Prestare particolare attenzione ai simboli(sicurezza delle persone)(salvaguardia dell’ambiente)(integrità della vettura).

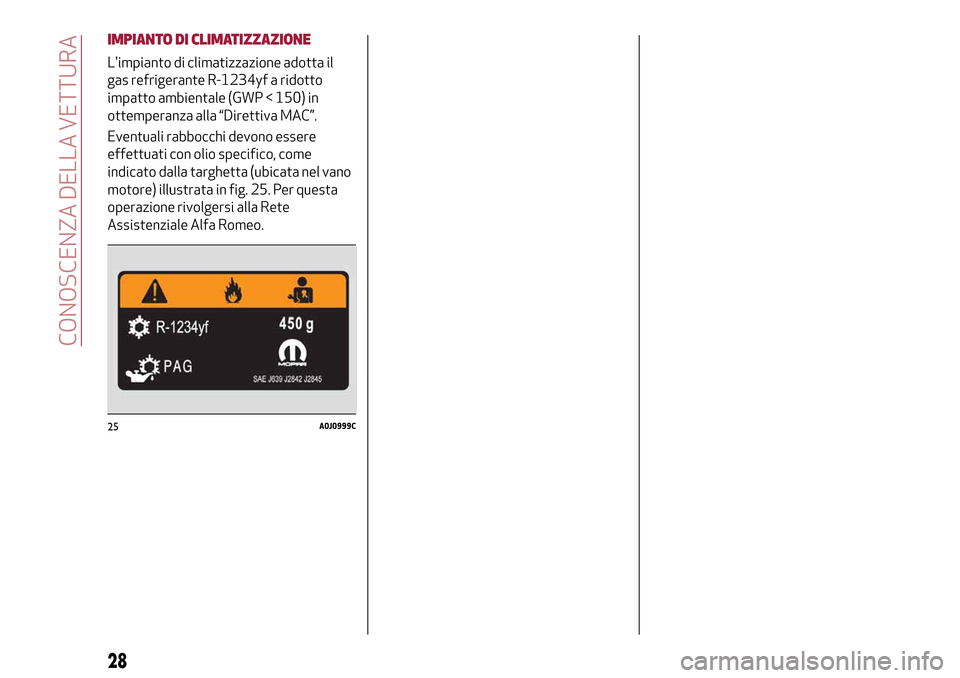

IMPIANTO DI CLIMATIZZAZIONE
L'impianto di climatizzazione adotta il
gas refrigerante R-1234yf a ridotto
impatto ambientale (GWP < 150) in
ottemperanza alla “Direttiva MAC”.
Eventuali rabbocchi devono essere
effettuati con olio specifico, come
indicato dalla targhetta (ubicata nel vano
motore) illustrata in fig. 25. Per questa
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo.
25A0J0999C
28
CONOSCENZA DELLA VETTURA

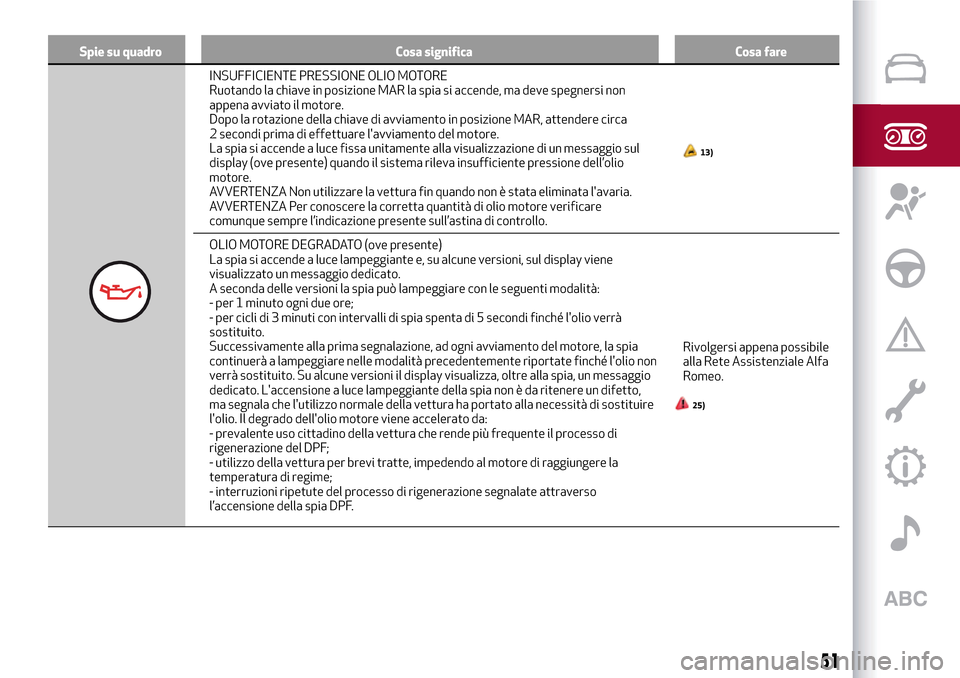

Spie su quadro Cosa significa Cosa fare
INSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi non
appena avviato il motore.
Dopo la rotazione della chiave di avviamento in posizione MAR, attendere circa
2 secondi prima di effettuare l'avviamento del motore.
La spia si accende a luce fissa unitamente alla visualizzazione di un messaggio sul
display (ove presente) quando il sistema rileva insufficiente pressione dell’olio
motore.
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria.
AVVERTENZA Per conoscere la corretta quantità di olio motore verificare
comunque sempre l’indicazione presente sull’astina di controllo.
13)
OLIO MOTORE DEGRADATO (ove presente)
La spia si accende a luce lampeggiante e, su alcune versioni, sul display viene
visualizzato un messaggio dedicato.
A seconda delle versioni la spia può lampeggiare con le seguenti modalità:
- per 1 minuto ogni due ore;
- per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l'olio verrà
sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia
continuerà a lampeggiare nelle modalità precedentemente riportate finché l'olio non
verrà sostituito. Su alcune versioni il display visualizza, oltre alla spia, un messaggio
dedicato. L'accensione a luce lampeggiante della spia non è da ritenere un difetto,
ma segnala che l'utilizzo normale della vettura ha portato alla necessità di sostituire
l'olio. Il degrado dell'olio motore viene accelerato da:
- prevalente uso cittadino della vettura che rende più frequente il processo di
rigenerazione del DPF;
- utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la
temperatura di regime;
- interruzioni ripetute del processo di rigenerazione segnalate attraverso
l’accensione della spia DPF.Rivolgersi appena possibile
alla Rete Assistenziale Alfa
Romeo.
25)
51

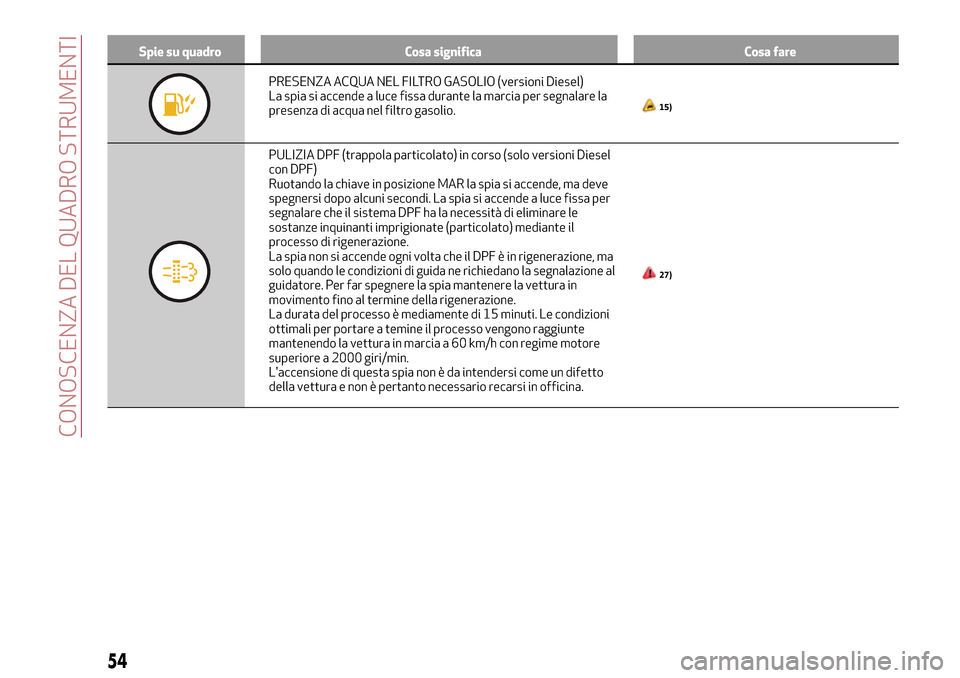

Spie su quadro Cosa significa Cosa fare
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
La spia si accende a luce fissa durante la marcia per segnalare la
presenza di acqua nel filtro gasolio.
15)
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel
con DPF)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia si accende a luce fissa per
segnalare che il sistema DPF ha la necessità di eliminare le
sostanze inquinanti imprigionate (particolato) mediante il
processo di rigenerazione.
La spia non si accende ogni volta che il DPF è in rigenerazione, ma
solo quando le condizioni di guida ne richiedano la segnalazione al
guidatore. Per far spegnere la spia mantenere la vettura in
movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni
ottimali per portare a temine il processo vengono raggiunte
mantenendo la vettura in marcia a 60 km/h con regime motore
superiore a 2000 giri/min.
L'accensione di questa spia non è da intendersi come un difetto
della vettura e non è pertanto necessario recarsi in officina.
27)
54
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo sul display Cosa significa Cosa fare
AVARIA SENSORI PARCHEGGIO
(ove presente)
Il simbolo viene visualizzato sul display (unitamente alla
visualizzazione di un messaggio) in caso di avaria dei
sensori di parcheggio.Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
AVARIA SISTEMA ALFA ROMEO CODE/AVARIA
ALLARME
(ove presente)
Il simbolo viene visualizzato sul display per segnalare
l’avaria del sistema Alfa Romeo CODE o dell'allarme (ove
presente).Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
TENTATIVO DI EFFRAZIONE
La visualizzazione del simbolo sul display (unitamente alla
visualizzazione di un messaggio), segnala un tentativo di
effrazione.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
AVARIA GENERICA
(ove presente)
Il simbolo viene visualizzato sul display in concomitanza
degli eventi sotto riportati:
surriscaldamento frizione cambio Alfa TCT (ove
presente);
blocco combustibile;
avaria sensore pressione olio motore.
In questi casi rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare l’anomalia.
USURA PASTIGLIE FRENO
(ove presente)
Il simbolo viene visualizzato sul display quando le pastiglie
dei freni anteriori e posteriori risultano usurate.Provvedere alla sostituzione appena possibile.
AVARIA SISTEMA START&STOP
Il simbolo viene visualizzato sul display in caso di avaria
del sistema Start&Stop. Su alcune versioni viene
visualizzato un messaggio di avvertimento.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
61

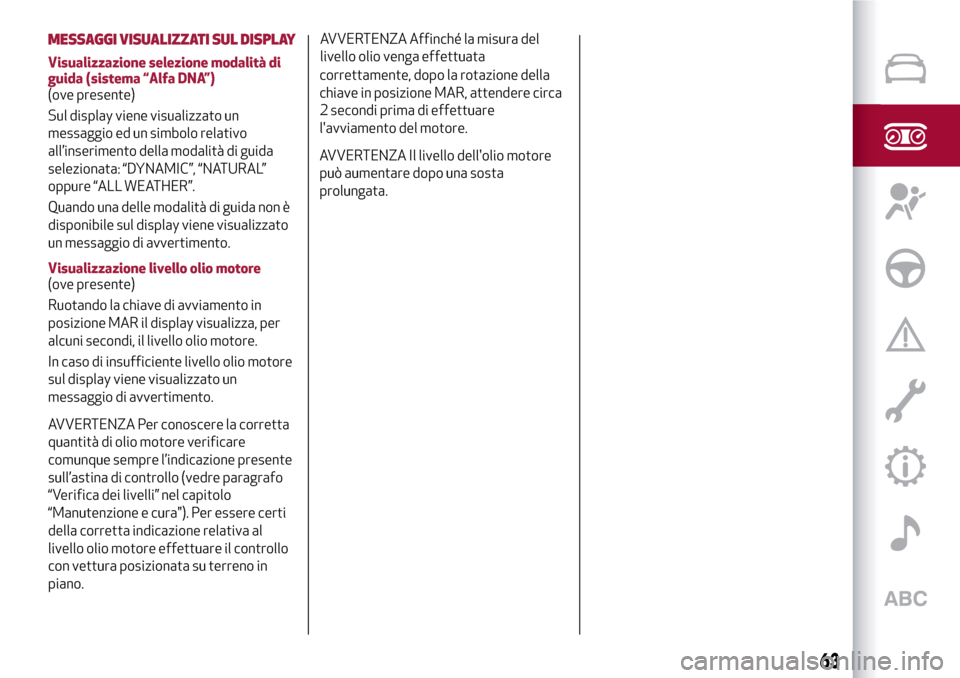

MESSAGGI VISUALIZZATI SUL DISPLAY
Visualizzazione selezione modalità di
guida (sistema “Alfa DNA”)
(ove presente)
Sul display viene visualizzato un
messaggio ed un simbolo relativo
all’inserimento della modalità di guida
selezionata: “DYNAMIC”, “NATURAL”
oppure “ALL WEATHER”.
Quando una delle modalità di guida non è
disponibile sul display viene visualizzato
un messaggio di avvertimento.
Visualizzazione livello olio motore
(ove presente)
Ruotando la chiave di avviamento in
posizione MAR il display visualizza, per
alcuni secondi, il livello olio motore.
In caso di insufficiente livello olio motore
sul display viene visualizzato un
messaggio di avvertimento.
AVVERTENZA Per conoscere la corretta
quantità di olio motore verificare
comunque sempre l’indicazione presente
sull’astina di controllo (vedre paragrafo
“Verifica dei livelli” nel capitolo
“Manutenzione e cura"). Per essere certi
della corretta indicazione relativa al
livello olio motore effettuare il controllo
con vettura posizionata su terreno in
piano.AVVERTENZA Affinché la misura del
livello olio venga effettuata
correttamente, dopo la rotazione della
chiave in posizione MAR, attendere circa
2 secondi prima di effettuare
l'avviamento del motore.
AVVERTENZA Il livello dell'olio motore
può aumentare dopo una sosta
prolungata.
63

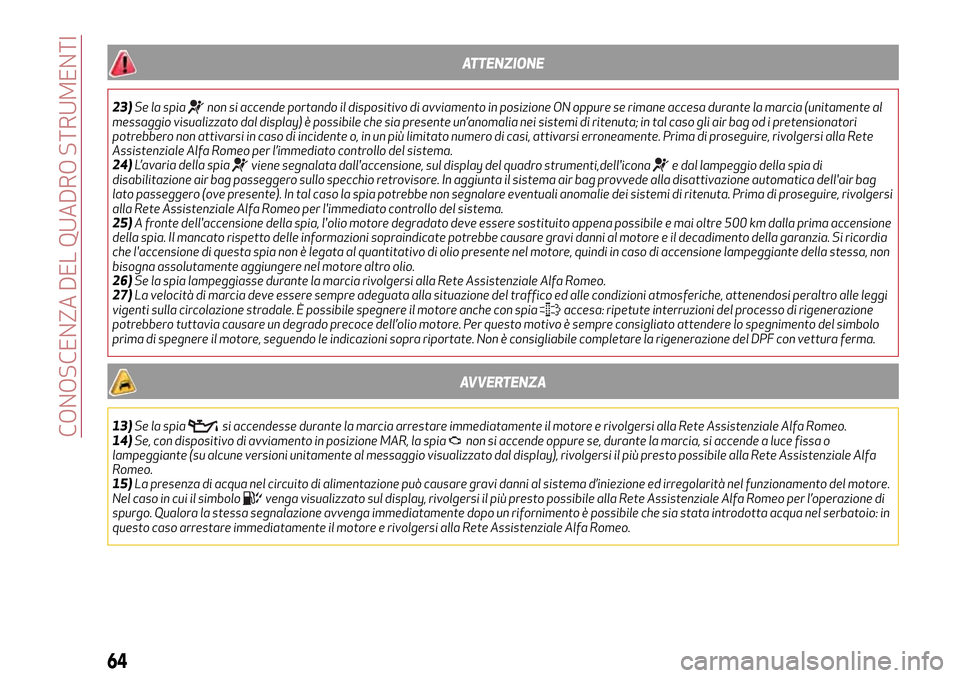

ATTENZIONE
23)Se la spianon si accende portando il dispositivo di avviamento in posizione ON oppure se rimane accesa durante la marcia (unitamente al
messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori
potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo per l’immediato controllo del sistema.
24)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti,dell'iconae dal lampeggio della spia di
disabilitazione air bag passeggero sullo specchio retrovisore. In aggiunta il sistema air bag provvede alla disattivazione automatica dell'air bag
lato passeggero (ove presente). In tal caso la spia potrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi
alla Rete Assistenziale Alfa Romeo per l'immediato controllo del sistema.
25)A fronte dell'accensione della spia, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione
della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della garanzia. Si ricordia
che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non
bisogna assolutamente aggiungere nel motore altro olio.
26)Se la spia lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo.
27)La velocità di marcia deve essere sempre adeguata alla situazione del traffico ed alle condizioni atmosferiche, attenendosi peraltro alle leggi
vigenti sulla circolazione stradale. È possibile spegnere il motore anche con spia
accesa: ripetute interruzioni del processo di rigenerazione
potrebbero tuttavia causare un degrado precoce dell’olio motore. Per questo motivo è sempre consigliato attendere lo spegnimento del simbolo
prima di spegnere il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione del DPF con vettura ferma.
AVVERTENZA
13)Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
14)Se, con dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo.
15)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del motore.
Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in
questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
64
CONOSCENZA DEL QUADRO STRUMENTI

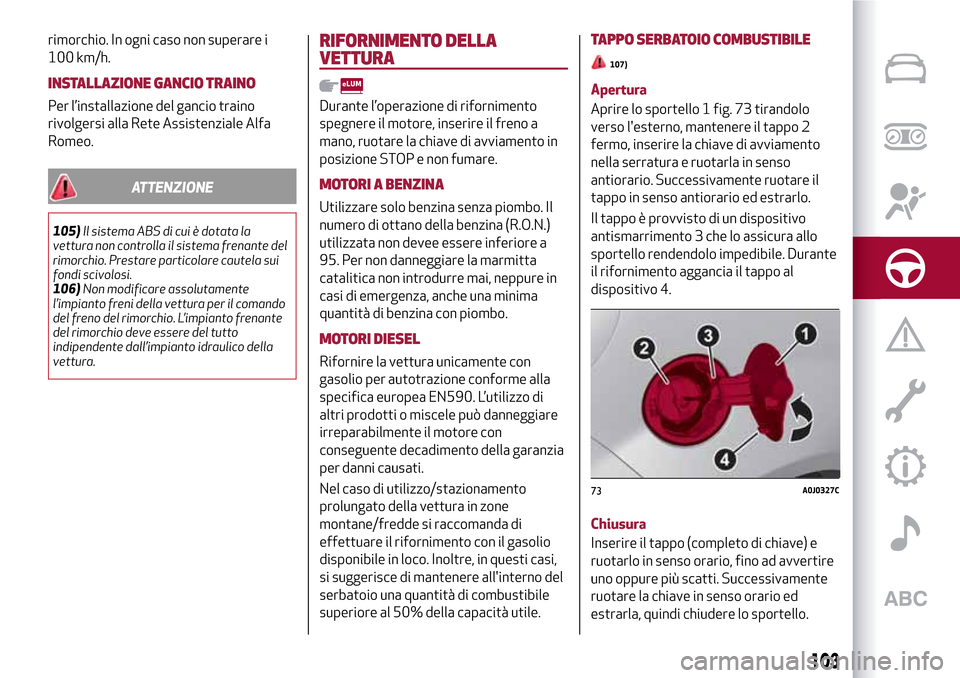

rimorchio. In ogni caso non superare i
100 km/h.
INSTALLAZIONE GANCIO TRAINO
Per l’installazione del gancio traino
rivolgersi alla Rete Assistenziale Alfa
Romeo.
ATTENZIONE
105)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Prestare particolare cautela sui
fondi scivolosi.
106)Non modificare assolutamente
l’impianto freni della vettura per il comando
del freno del rimorchio. L’impianto frenante
del rimorchio deve essere del tutto
indipendente dall’impianto idraulico della
vettura.
RIFORNIMENTO DELLA
VETTURA
Durante l’operazione di rifornimento
spegnere il motore, inserire il freno a
mano, ruotare la chiave di avviamento in
posizione STOP e non fumare.
MOTORI A BENZINA
Utilizzare solo benzina senza piombo. Il
numero di ottano della benzina (R.O.N.)
utilizzata non devee essere inferiore a
95. Per non danneggiare la marmitta
catalitica non introdurre mai, neppure in
casi di emergenza, anche una minima
quantità di benzina con piombo.
MOTORI DIESEL
Rifornire la vettura unicamente con
gasolio per autotrazione conforme alla
specifica europea EN590. L’utilizzo di
altri prodotti o miscele può danneggiare
irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati.
Nel caso di utilizzo/stazionamento
prolungato della vettura in zone
montane/fredde si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco. Inoltre, in questi casi,
si suggerisce di mantenere all'interno del
serbatoio una quantità di combustibile
superiore al 50% della capacità utile.
TAPPO SERBATOIO COMBUSTIBILE
107)
Apertura
Aprire lo sportello 1 fig. 73 tirandolo
verso l'esterno, mantenere il tappo 2
fermo, inserire la chiave di avviamento
nella serratura e ruotarla in senso
antiorario. Successivamente ruotare il
tappo in senso antiorario ed estrarlo.
Il tappo è provvisto di un dispositivo
antismarrimento 3 che lo assicura allo
sportello rendendolo impedibile. Durante
il rifornimento aggancia il tappo al
dispositivo 4.
Chiusura
Inserire il tappo (completo di chiave) e
ruotarlo in senso orario, fino ad avvertire
uno oppure più scatti. Successivamente
ruotare la chiave in senso orario ed
estrarla, quindi chiudere lo sportello.
73A0J0327C
103
