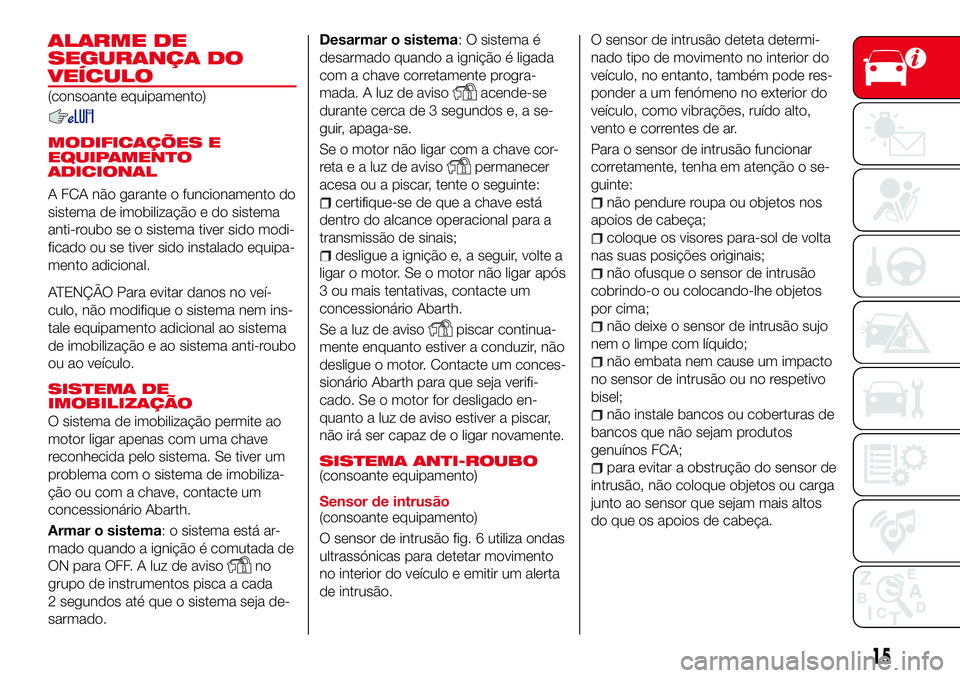

ALARME DE
SEGURANÇA DO
VEÍCULO
(consoante equipamento)
MODIFICAÇÕES E
EQUIPAMENTO
ADICIONAL
A FCA não garante o funcionamento do
sistema de imobilização e do sistema
anti-roubo se o sistema tiver sido modi-
ficado ou se tiver sido instalado equipa-
mento adicional.
ATENÇÃO Para evitar danos no veí-
culo, não modifique o sistema nem ins-
tale equipamento adicional ao sistema
de imobilização e ao sistema anti-roubo
ou ao veículo.
SISTEMA DE
IMOBILIZAÇÃO
O sistema de imobilização permite ao
motor ligar apenas com uma chave
reconhecida pelo sistema. Se tiver um
problema com o sistema de imobiliza-
ção ou com a chave, contacte um
concessionário Abarth.
Armar o sistema: o sistema está ar-
mado quando a ignição é comutada de
ON para OFF. A luz de aviso
no
grupo de instrumentos pisca a cada
2 segundos até que o sistema seja de-
sarmado.Desarmar o sistema: O sistema é
desarmado quando a ignição é ligada
com a chave corretamente progra-
mada. A luz de aviso
acende-se
durante cerca de 3 segundos e, a se-
guir, apaga-se.
Se o motor não ligar com a chave cor-
reta e a luz de aviso
permanecer
acesa ou a piscar, tente o seguinte:
certifique-se de que a chave está
dentro do alcance operacional para a
transmissão de sinais;
desligue a ignição e, a seguir, volte a
ligar o motor. Se o motor não ligar após
3 ou mais tentativas, contacte um
concessionário Abarth.
Se a luz de aviso
piscar continua-
mente enquanto estiver a conduzir, não
desligue o motor. Contacte um conces-
sionário Abarth para que seja verifi-
cado. Se o motor for desligado en-
quanto a luz de aviso estiver a piscar,
não irá ser capaz de o ligar novamente.
SISTEMA ANTI-ROUBO(consoante equipamento)
Sensor de intrusão
(consoante equipamento)
O sensor de intrusão fig. 6 utiliza ondas
ultrassónicas para detetar movimento
no interior do veículo e emitir um alerta
de intrusão.O sensor de intrusão deteta determi-
nado tipo de movimento no interior do
veículo, no entanto, também pode res-
ponder a um fenómeno no exterior do
veículo, como vibrações, ruído alto,
vento e correntes de ar.
Para o sensor de intrusão funcionar
corretamente, tenha em atenção o se-
guinte:
não pendure roupa ou objetos nos
apoios de cabeça;
coloque os visores para-sol de volta
nas suas posições originais;
não ofusque o sensor de intrusão
cobrindo-o ou colocando-lhe objetos
por cima;
não deixe o sensor de intrusão sujo
nem o limpe com líquido;
não embata nem cause um impacto
no sensor de intrusão ou no respetivo
bisel;
não instale bancos ou coberturas de
bancos que não sejam produtos
genuínos FCA;
para evitar a obstrução do sensor de
intrusão, não coloque objetos ou carga
junto ao sensor que sejam mais altos
do que os apoios de cabeça.
15

Como armar o sistema
Proceda da seguinte forma:
feche bem as janelas e a cobertura
retrátil, desligue a ignição e
certifique-se de que o capot, a
cobertura retrátil, as portas e a tampa
da bagageira estão fechados;
prima o botão para bloquear no
transmissor ou tranque a porta do
condutor do exterior com a chave
auxiliar. As luzes de aviso de perigo
piscam uma vez.Com a função
keyless avançada: prima um
interruptor de pedido. A luz de aviso
no painel de instrumentos pisca
duas vezes por segundo durante
20 segundos. Após 20 segundos, o
sistema está totalmente armado.Com o sensor de intrusão: o sensor
de intrusão pode ser armado apenas
quando a cobertura retrátil está fe-
chada. Mesmo com uma janela aberta,
o sistema pode ser armado, no en-
tanto, deixar as janelas abertas, mesmo
que parcialmente, é um convite ao
roubo e o vento a soprar para o veículo
pode disparar o alarme. O sensor de
intrusão também pode ser cancelado.
PORTAS
TRANCAR /
DESTRANCAR COM A
CHAVE AUXILIAR
7) 8) 9) 10) 11) 12) 13) 14)
As duas portas, a tampa da bagageira
e a aba de abastecimento de combus-
tível trancam automaticamente quando
a porta do condutor é trancada com a
chave auxiliar.
Estas destrancam quando a porta do
condutor é destrancada com a chave
auxiliar.
Vire a chave auxiliar para a frente para
trancar, para trás para destrancar.
TRANCAR /
DESTRANCAR MANUAL
Operação a partir do interior
As duas portas, a tampa da bagageira
e a aba de abastecimento de combus-
tível trancam automaticamente quando
o botão para trancar a porta do condu-
tor é pressionado. As duas portas
destrancam-se quando o botão para
trancar a porta do condutor 1 fig. 7 é
puxado para fora.
ATENÇÃO A indicação vermelha
2 pode ser vista quando o botão para
trancar a porta está destrancado.
604080300-12A-001
16
CONHECER O SEU VEÍCULO

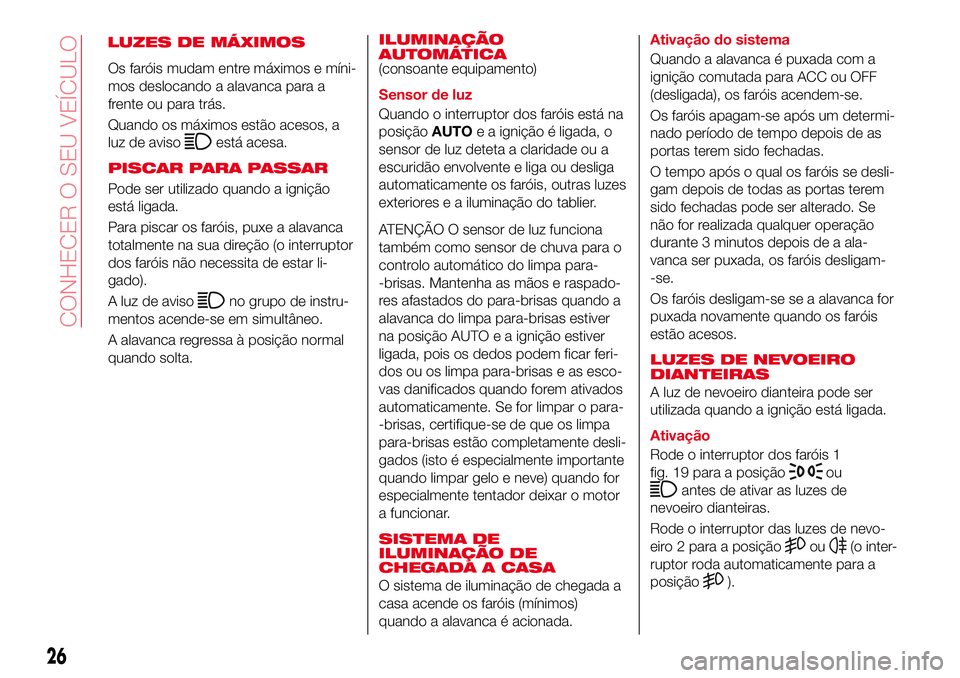

LUZES DE MÁXIMOS
Os faróis mudam entre máximos e míni-
mos deslocando a alavanca para a
frente ou para trás.
Quando os máximos estão acesos, a
luz de aviso
está acesa.
PISCAR PARA PASSAR
Pode ser utilizado quando a ignição
está ligada.
Para piscar os faróis, puxe a alavanca
totalmente na sua direção (o interruptor
dos faróis não necessita de estar li-
gado).
A luz de aviso
no grupo de instru-
mentos acende-se em simultâneo.
A alavanca regressa à posição normal
quando solta.
ILUMINAÇÃO
AUTOMÁTICA
(consoante equipamento)
Sensor de luz
Quando o interruptor dos faróis está na
posiçãoAUTOe a ignição é ligada, o
sensor de luz deteta a claridade ou a
escuridão envolvente e liga ou desliga
automaticamente os faróis, outras luzes
exteriores e a iluminação do tablier.
ATENÇÃO O sensor de luz funciona
também como sensor de chuva para o
controlo automático do limpa para-
-brisas. Mantenha as mãos e raspado-
res afastados do para-brisas quando a
alavanca do limpa para-brisas estiver
na posição AUTO e a ignição estiver
ligada, pois os dedos podem ficar feri-
dos ou os limpa para-brisas e as esco-
vas danificados quando forem ativados
automaticamente. Se for limpar o para-
-brisas, certifique-se de que os limpa
para-brisas estão completamente desli-
gados (isto é especialmente importante
quando limpar gelo e neve) quando for
especialmente tentador deixar o motor
a funcionar.
SISTEMA DE
ILUMINAÇÃO DE
CHEGADA A CASA
O sistema de iluminação de chegada a
casa acende os faróis (mínimos)
quando a alavanca é acionada.Ativação do sistema
Quando a alavanca é puxada com a
ignição comutada para ACC ou OFF
(desligada), os faróis acendem-se.
Os faróis apagam-se após um determi-
nado período de tempo depois de as
portas terem sido fechadas.
O tempo após o qual os faróis se desli-
gam depois de todas as portas terem
sido fechadas pode ser alterado. Se
não for realizada qualquer operação
durante 3 minutos depois de a ala-
vanca ser puxada, os faróis desligam-
-se.
Os faróis desligam-se se a alavanca for
puxada novamente quando os faróis
estão acesos.
LUZES DE NEVOEIRO
DIANTEIRAS
A luz de nevoeiro dianteira pode ser
utilizada quando a ignição está ligada.
Ativação
Rode o interruptor dos faróis 1
fig. 19 para a posição
ou
antes de ativar as luzes de
nevoeiro dianteiras.
Rode o interruptor das luzes de nevo-
eiro 2 para a posição
ou(o inter-
ruptor roda automaticamente para a
posição
).
26
CONHECER O SEU VEÍCULO

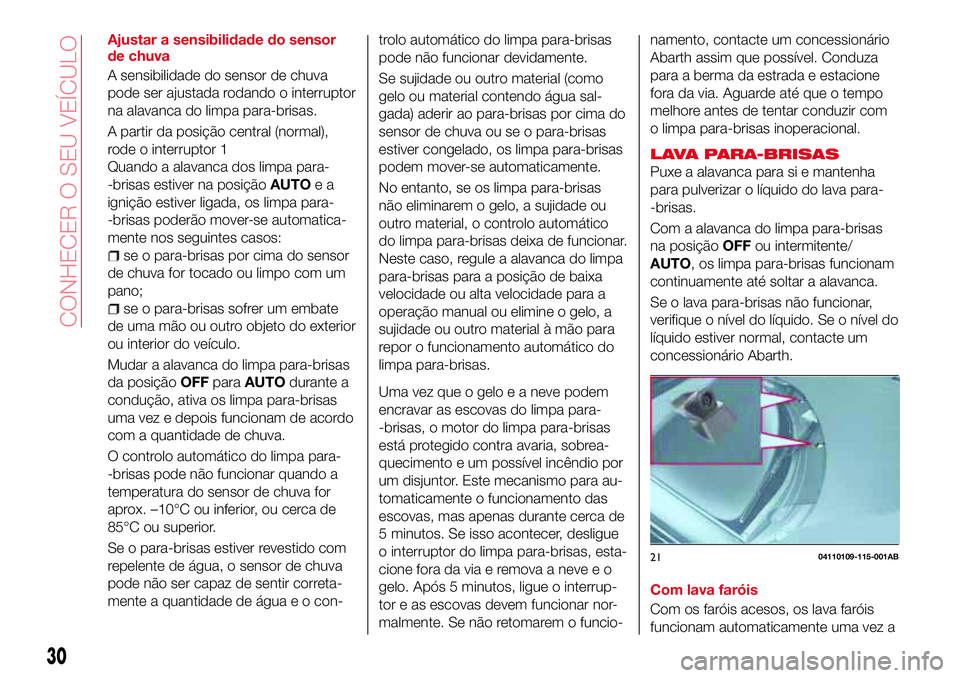

Ajustar a sensibilidade do sensor
de chuva
A sensibilidade do sensor de chuva
pode ser ajustada rodando o interruptor
na alavanca do limpa para-brisas.
A partir da posição central (normal),
rode o interruptor 1
Quando a alavanca dos limpa para-
-brisas estiver na posiçãoAUTOea
ignição estiver ligada, os limpa para-
-brisas poderão mover-se automatica-
mente nos seguintes casos:
se o para-brisas por cima do sensor
de chuva for tocado ou limpo com um
pano;
se o para-brisas sofrer um embate
de uma mão ou outro objeto do exterior
ou interior do veículo.
Mudar a alavanca do limpa para-brisas
da posiçãoOFFparaAUTOdurante a
condução, ativa os limpa para-brisas
uma vez e depois funcionam de acordo
com a quantidade de chuva.
O controlo automático do limpa para-
-brisas pode não funcionar quando a
temperatura do sensor de chuva for
aprox. –10°C ou inferior, ou cerca de
85°C ou superior.
Se o para-brisas estiver revestido com
repelente de água, o sensor de chuva
pode não ser capaz de sentir correta-
mente a quantidade de água e o con-trolo automático do limpa para-brisas
pode não funcionar devidamente.
Se sujidade ou outro material (como
gelo ou material contendo água sal-
gada) aderir ao para-brisas por cima do
sensor de chuva ou se o para-brisas
estiver congelado, os limpa para-brisas
podem mover-se automaticamente.
No entanto, se os limpa para-brisas
não eliminarem o gelo, a sujidade ou
outro material, o controlo automático
do limpa para-brisas deixa de funcionar.
Neste caso, regule a alavanca do limpa
para-brisas para a posição de baixa
velocidade ou alta velocidade para a
operação manual ou elimine o gelo, a
sujidade ou outro material à mão para
repor o funcionamento automático do
limpa para-brisas.
Uma vez que o gelo e a neve podem
encravar as escovas do limpa para-
-brisas, o motor do limpa para-brisas
está protegido contra avaria, sobrea-
quecimento e um possível incêndio por
um disjuntor. Este mecanismo para au-
tomaticamente o funcionamento das
escovas, mas apenas durante cerca de
5 minutos. Se isso acontecer, desligue
o interruptor do limpa para-brisas, esta-
cione fora da via e remova a neve e o
gelo. Após 5 minutos, ligue o interrup-
tor e as escovas devem funcionar nor-
malmente. Se não retomarem o funcio-namento, contacte um concessionário
Abarth assim que possível. Conduza
para a berma da estrada e estacione
fora da via. Aguarde até que o tempo
melhore antes de tentar conduzir com
o limpa para-brisas inoperacional.
LAVA PARA-BRISAS
Puxe a alavanca para si e mantenha
para pulverizar o líquido do lava para-
-brisas.
Com a alavanca do limpa para-brisas
na posiçãoOFFou intermitente/
AUTO, os limpa para-brisas funcionam
continuamente até soltar a alavanca.
Se o lava para-brisas não funcionar,
verifique o nível do líquido. Se o nível do
líquido estiver normal, contacte um
concessionário Abarth.
Com lava faróis
Com os faróis acesos, os lava faróis
funcionam automaticamente uma vez a
2104110109-115-001AB
30
CONHECER O SEU VEÍCULO

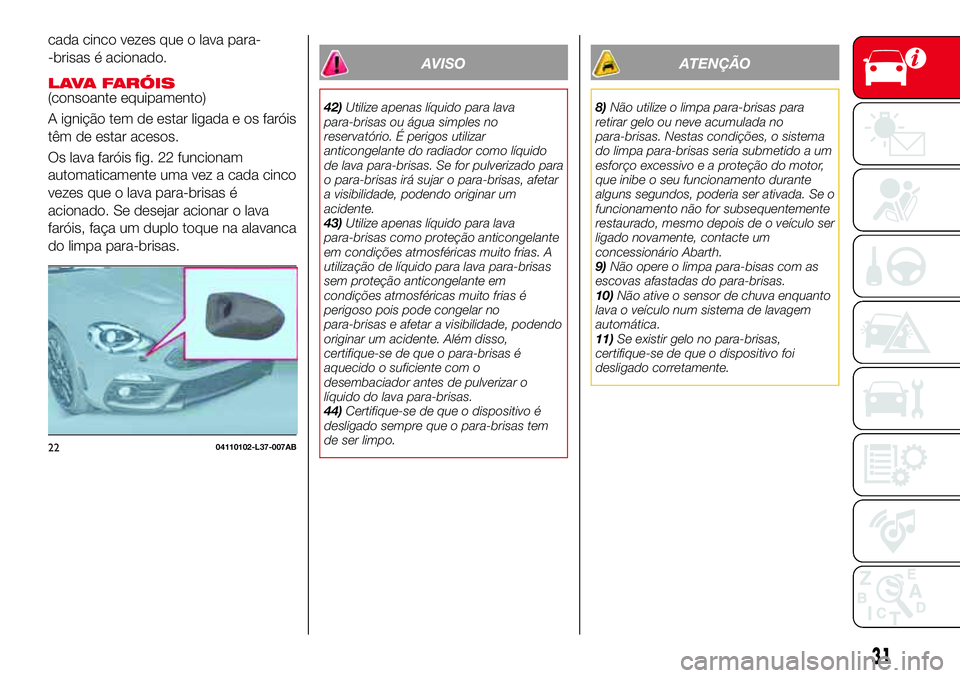

cada cinco vezes que o lava para-
-brisas é acionado.
LAVA FARÓIS(consoante equipamento)
A ignição tem de estar ligada e os faróis
têm de estar acesos.
Os lava faróis fig. 22 funcionam
automaticamente uma vez a cada cinco
vezes que o lava para-brisas é
acionado. Se desejar acionar o lava
faróis, faça um duplo toque na alavanca
do limpa para-brisas.
AVISO
42)Utilize apenas líquido para lava
para-brisas ou água simples no
reservatório. É perigos utilizar
anticongelante do radiador como líquido
de lava para-brisas. Se for pulverizado para
o para-brisas irá sujar o para-brisas, afetar
a visibilidade, podendo originar um
acidente.
43)Utilize apenas líquido para lava
para-brisas como proteção anticongelante
em condições atmosféricas muito frias. A
utilização de líquido para lava para-brisas
sem proteção anticongelante em
condições atmosféricas muito frias é
perigoso pois pode congelar no
para-brisas e afetar a visibilidade, podendo
originar um acidente. Além disso,
certifique-se de que o para-brisas é
aquecido o suficiente com o
desembaciador antes de pulverizar o
líquido do lava para-brisas.
44)Certifique-se de que o dispositivo é
desligado sempre que o para-brisas tem
de ser limpo.
ATENÇÃO
8)Não utilize o limpa para-brisas para
retirar gelo ou neve acumulada no
para-brisas. Nestas condições, o sistema
do limpa para-brisas seria submetido a um
esforço excessivo e a proteção do motor,
que inibe o seu funcionamento durante
alguns segundos, poderia ser ativada. Se o
funcionamento não for subsequentemente
restaurado, mesmo depois de o veículo ser
ligado novamente, contacte um
concessionário Abarth.
9)Não opere o limpa para-bisas com as
escovas afastadas do para-brisas.
10)Não ative o sensor de chuva enquanto
lava o veículo num sistema de lavagem
automática.
11)Se existir gelo no para-brisas,
certifique-se de que o dispositivo foi
desligado corretamente.
2204110102-L37-007AB
31

Luz de aviso O que significa
LUZ INDICADORA DE CHAVE
Luz de aviso intermitente
Quando o botão Start/Stop é premido de ON para ACC ou OFF, a luz de aviso poderá piscar
por aproximadamente 30 segundos, indicando que a carga restante da pilha da chave está
baixa. Substitua por uma pilha nova antes de o transmissor ficar inutilizável.
Luz de aviso azul
Luz de aviso O que significa
FARÓIS DE MÁXIMOS
A luz de aviso acende-se quando os faróis de máximos são ligados.
LUZ INDICADORA DE TEMPERATURA BAIXA DO REFRIGERANTE DO MOTOR
para versões/mercados onde fornecido)
A luz acende-se de forma contínua quando a temperatura do refrigerante do motor é baixa e
desliga-se depois de o motor aquecer.
Se a luz indicadora de temperatura baixa do refrigerante do motor permanecer acesa depois de
o motor aquecer, o sensor de temperatura poderá ter uma avaria. Contacte um Ponto de
Serviço.
66
CONHECER O PAINEL DE INSTRUMENTOS

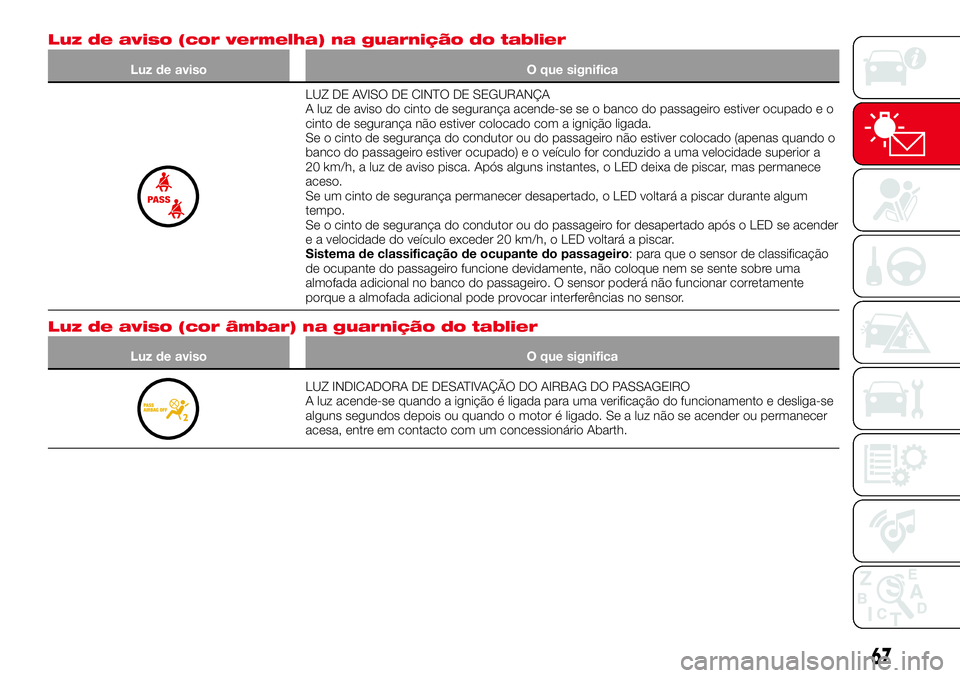

Luz de aviso (cor vermelha) na guarnição do tablier
Luz de aviso O que significa
LUZ DE AVISO DE CINTO DE SEGURANÇA
A luz de aviso do cinto de segurança acende-se se o banco do passageiro estiver ocupado e o
cinto de segurança não estiver colocado com a ignição ligada.
Se o cinto de segurança do condutor ou do passageiro não estiver colocado (apenas quando o
banco do passageiro estiver ocupado) e o veículo for conduzido a uma velocidade superior a
20 km/h, a luz de aviso pisca. Após alguns instantes, o LED deixa de piscar, mas permanece
aceso.
Se um cinto de segurança permanecer desapertado, o LED voltará a piscar durante algum
tempo.
Se o cinto de segurança do condutor ou do passageiro for desapertado após o LED se acender
e a velocidade do veículo exceder 20 km/h, o LED voltará a piscar.
Sistema de classificação de ocupante do passageiro: para que o sensor de classificação
de ocupante do passageiro funcione devidamente, não coloque nem se sente sobre uma
almofada adicional no banco do passageiro. O sensor poderá não funcionar corretamente
porque a almofada adicional pode provocar interferências no sensor.
Luz de aviso (cor âmbar) na guarnição do tablier
Luz de aviso O que significa
LUZ INDICADORA DE DESATIVAÇÃO DO AIRBAG DO PASSAGEIRO
A luz acende-se quando a ignição é ligada para uma verificação do funcionamento e desliga-se
alguns segundos depois ou quando o motor é ligado. Se a luz não se acender ou permanecer
acesa, entre em contacto com um concessionário Abarth.
67

do interruptor DSC OFF é acionada e o
sistema DSC é ativado automatica-
mente. A luz indicadora DSC OFF
apaga-se enquanto o sistema DSC es-
tiver operacional.
PRECAUÇÕES
RELATIVAS AO CAPOT
ATIVO
75)
No caso improvável de o veículo atingir
um peão e uma determinada força de
impacto for aplicada na parte dianteira
do veículo, o impacto na cabeça do
peão, caso atinja o capot, é reduzido
pela área posterior do capot, que se
eleva instantaneamente para assegurar
um espaço suficiente entre este e os
componentes no compartimento do
motor.
Se o sensor 1 fig. 58 instalado na parte
de trás do para-choques dianteiro
detetar uma determinada força de
impacto derivada de uma colisão com
um peão ou outro obstáculo com o
veículo a ser conduzido a uma
velocidade suficiente que permita a
ativação do sistema, este é ativado e o
capot é elevado (3 = luz de aviso de
capot ativo/4 = unidade de controlo
eletrónico).
ATENÇÃO Não toque no atuador 2
fig. 58 imediatamente a seguir ao capotativo ter sido ativado. Caso contrário,
poderá resultar em queimaduras, uma
vez que o atuador está quente
imediatamente após ativação.
Funcionamento e manuseamentoCertifique-se sempre de que o capot
está completamente fechado antes de
conduzir. Caso contrário, o sistema
poderá não funcionar normalmente.
O sistema não funciona durante
cerca de 8 segundos após a ignição ter
sido ligada.
Utilize pneus do mesma dimensão
nas quatro rodas. Se forem utilizados
pneus com dimensões diferentes, o
sistema poderá não funcionar
normalmente.
Se algo atingir a área em redor do
para-choques dianteiro, o sensor
poderá ficar danificado, mesmo que o
capot ativo não seja ativado. Entre em
contacto com um concessionário
Abarth a fim de inspecionar o veículo.
Não remova nem repare peças ou
cablagem do capot ativo. Para além
disso, não teste os circuitos do sistema
com um testador elétrico. Caso
contrário, o capot ativo poderá ser
ativado inadvertidamente ou não
funcionar normalmente. Contacte um
concessionário Abarth quando for
necessário realizar reparações ou
serviços de substituição.
Não substitua o para-choques
dianteiro, o capot, a suspensão, as
peças aerodinâmicas ou rodas por
peças FCA não genuínas. Caso
contrário, o sistema poderá não
funcionar normalmente.
Não instale acessórios FCA não
genuínos no para-choques dianteiro.
Para além disso, não instale objetos no
capot. Caso contrário, o sistema
poderá não funcionar normalmente.
Não feche o capot com força
excessiva nem coloque uma carga
5803060100-L12-888AB
73
