-varsellampen (grønn) tennes.
Innstillingen av hastigheten på
fartskontrollen kan ikke utføres under
følgende forhold:
Automatgir: Velgerspaken står i
posisjonen P eller N.
Manuelt gir: Girspaken står i fri.
Parkeringsbremsen aktiveres.
Biler med hastighetsbegrenser:
MODUS-bryteren trykkes for den
regulerbare hastightesbegrenseren.
Slipp bryteren SET/- ved ønsket
hastighet, ellers vil hastigheten fortsette
å synke mens SET/- trykkes og holdes
inn (bortsett fra når gasspedalen
trykkes).
I en bratt bakke kan bilen senke
hastigheten i en peridoe ved stigning,
eller øke hastigheten ved nedstigning.
Fartskontrollen vil avbrytes hvis bilens
hastighet synker til under 21 km/t ved
stigning i en bratt bakke.
Fartskontrollen kan avbrytes ca.
15 km/t under den forhåndsstilte
hastigheten, som ved å kjøre opp en
lang, bratt bakke.
Forhåndsinnstilling for kjøretøyets fart
ved bruk av cruisekontrollen vises på
instrumentpanelet.
ØKE HASTIGHET
For å øke hastigheten med
fartskontrollbryteren
Trykk på bryteren RESUME/+ og holde
den inne,så vil bilen akselerere. Slipp
bryteren ved ønsket hastighet.
Trykk på bryteren RESUME/+ og slipp
den straksfor å justere den
forhåndsstilte hastigheten. Flere
operasjoner vil redusere den
forhåndsstilte hastigheten i henhold til
antall ganger det utføres.
Øke hastighet med ett trykk på
RESUME/+ bryteren
Instrumentvisning for bilens hastighet
oppgitt i km/t: 1 km/t.
For å øke hastigheten med
gasspedalen
Trykk på gasspedalen for å øke til
ønsket hastighet.
Trykk på bryteren SET/- og slipp den
straks.
ADVARSEL Gi gass hvis du vil øke
hastigheten midlertidig når
fartskontrollen er på. Høyere hastighet
vil ikke påvirke eller endre den stilte
hastigheten. Fjern foten fra
gasspedalen for å gå tilbake til den
stilte hastigheten.REDUSERT HASTIGHET
Trykk på SET/- bryteren og holdbilen vil
gradvis senke hastigheten. Slipp
bryteren ved ønsket hastighet.
Trykk på SET/- bryteren og slipp straks
for å justere den forhåndsstilte
hastigheten. Flere operasjoner vil
redusere den forhåndsstilte hastigheten
i henhold til antall ganger det utføres.
Redusere hastighet med ett trykk
på SET/- bryteren
Instrumentvisning for bilens hastighet
oppgitt i km/t: 1 km/t.
ØKE/REDUSERE
HASTIGHETEN
For å øke hastighet
Med fartskontrollbryteren: Trykk på
RESUME/+ bryteren og hold den inne.
Bilen vil akselerere. Slipp bryteren ved
ønsket hastighet. Trykk på bryteren
RESUME/+ og slipp den straks for å
justere den forhåndsstilte hastigheten.
Flere operasjoner vil redusere den
forhåndsstilte hastigheten i henhold til
antall ganger det utføres.
Bruke gasspedalen: Trykk inn
gasspedalen for å akselerere til ønsket
hastighet. Trykk på bryteren SET/- og
slipp den straks.
ADVARSEL Gi gass hvis du vil øke
hastigheten midlertidig når
fartskontrollen er på. Høyere hastighet
116
STARTE OG OPERERE

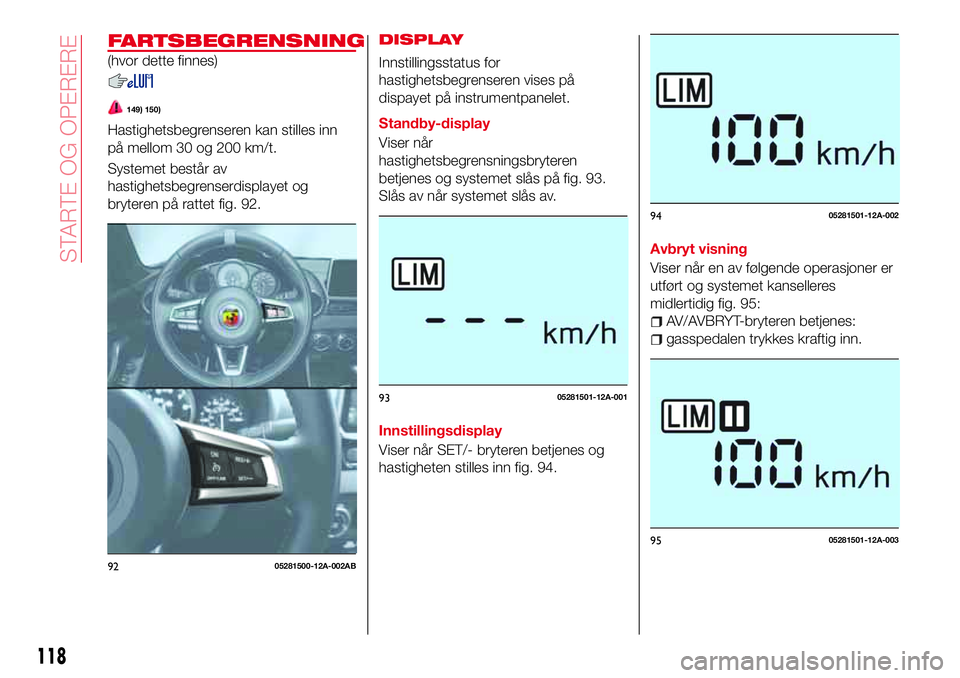

FARTSBEGRENSNING
(hvor dette finnes)
149) 150)
Hastighetsbegrenseren kan stilles inn
på mellom 30 og 200 km/t.
Systemet består av
hastighetsbegrenserdisplayet og
bryteren på rattet fig. 92.
DISPLAY
Innstillingsstatus for
hastighetsbegrenseren vises på
dispayet på instrumentpanelet.
Standby-display
Viser når
hastighetsbegrensningsbryteren
betjenes og systemet slås på fig. 93.
Slås av når systemet slås av.
Innstillingsdisplay
Viser når SET/- bryteren betjenes og
hastigheten stilles inn fig. 94.Avbryt visning
Viser når en av følgende operasjoner er
utført og systemet kanselleres
midlertidig fig. 95:
AV/AVBRYT-bryteren betjenes:
gasspedalen trykkes kraftig inn.
9205281500-12A-002AB
9305281501-12A-001
9405281501-12A-002
9505281501-12A-003
118
STARTE OG OPERERE

MERK Systemet avbrytes midlertidig
når bilen akselererer ved å trykke hadt
på gasspedalen. Men den gjenopptas
når bilens hastighet reduserer den stilte
hastigheten eller mindre.
MERK Bilens hastighet kan overstige
den stilte hastigheten i nedoverbakke.MIDLERTIDIG AVBRUDD
AV SYSTEMET
Systemet avbrytes midlertidig
(standby-status) når noen av følgende
handlinger utføres mens
hastighetsbegrenseren vises:
OFF/CAN-bryteren trykkes,
gasspedalen trykkes kraftig inn.
Trykk på bryteren RES/+ for å
gjenoppta den tidligere stilte
hastigheten. Den stilte hastigheten kan
stilles ved å trykke på SET/- mens
systemet er i standby-status.
FORSIKTIG
149)Slå alltid av systemet når det byttes
fører. Hvis fører byttes og den nye føreren
ikke er oppmerksom på
hastighetsbegrenserfunksjonen, vil kanskje
ikke bilen akselerere når føreren trykker på
gasspedalen, og resultere i en ulykke.
150)Sjekk alltid sikkerheten i området
rundt og hold en tryggere avstand til bilene
foran og bak deg når du stiller inn
hastighetsbegrenseren. Hvis hastigheten
stilles lavere enn nåværende hastighet på
kjøretøyet, reduseres bilens hastighet til
den stilte hastigheten.
120
STARTE OG OPERERE

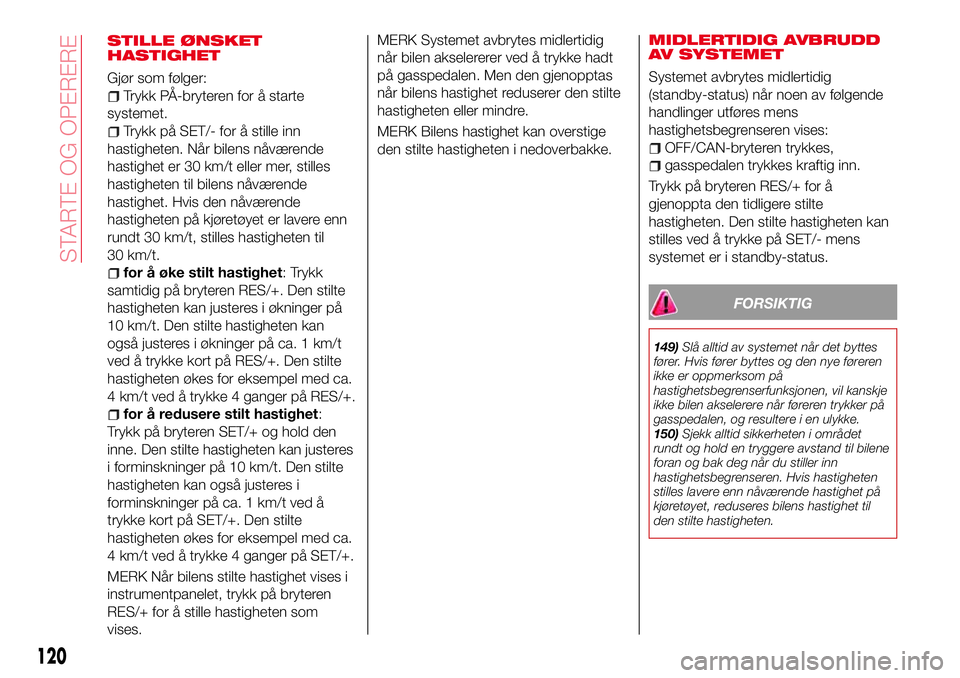

STILLE ØNSKET
HASTIGHET
Gjør som følger:
Trykk PÅ-bryteren for å starte
systemet.
Trykk på SET/- for å stille inn
hastigheten. Når bilens nåværende
hastighet er 30 km/t eller mer, stilles
hastigheten til bilens nåværende
hastighet. Hvis den nåværende
hastigheten på kjøretøyet er lavere enn
rundt 30 km/t, stilles hastigheten til
30 km/t.
for å øke stilt hastighet: Trykk
samtidig på bryteren RES/+. Den stilte
hastigheten kan justeres i økninger på
10 km/t. Den stilte hastigheten kan
også justeres i økninger på ca. 1 km/t
ved å trykke kort på RES/+. Den stilte
hastigheten økes for eksempel med ca.
4 km/t ved å trykke 4 ganger på RES/+.
for å redusere stilt hastighet:
Trykk på bryteren SET/+ og hold den
inne. Den stilte hastigheten kan justeres
i forminskninger på 10 km/t. Den stilte
hastigheten kan også justeres i
forminskninger på ca. 1 km/t ved å
trykke kort på SET/+. Den stilte
hastigheten økes for eksempel med ca.
4 km/t ved å trykke 4 ganger på SET/+.
MERK Når bilens stilte hastighet vises i
instrumentpanelet, trykk på bryteren
RES/+ for å stille hastigheten som
vises.

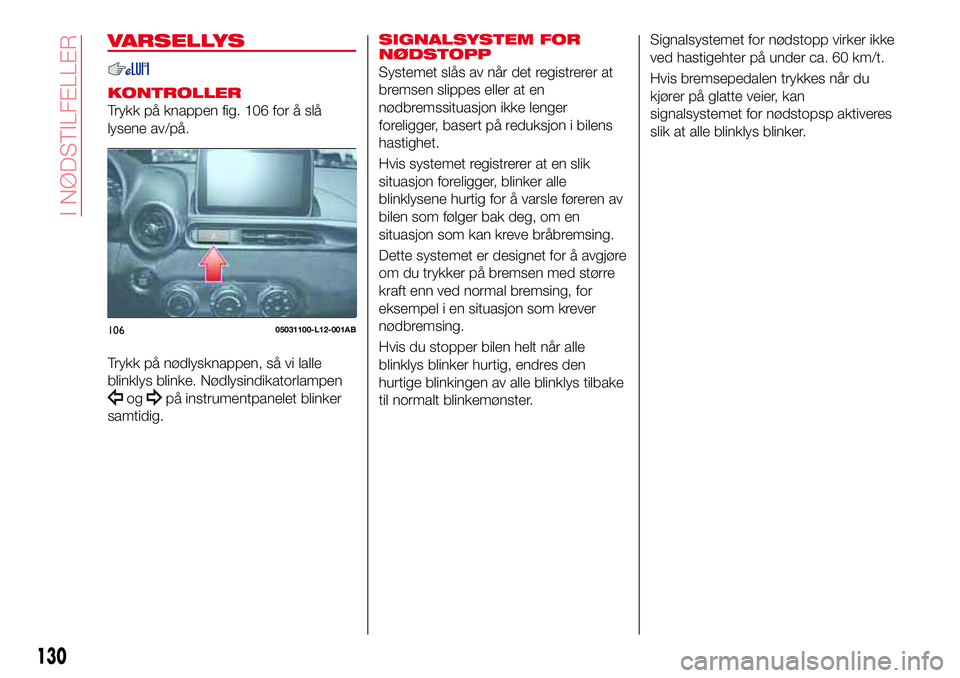

VARSELLYS
KONTROLLER
Trykk på knappen fig. 106 for å slå
lysene av/på.
Trykk på nødlysknappen, så vi lalle
blinklys blinke. Nødlysindikatorlampen
ogpå instrumentpanelet blinker
samtidig.
SIGNALSYSTEM FOR
NØDSTOPP
Systemet slås av når det registrerer at
bremsen slippes eller at en
nødbremssituasjon ikke lenger
foreligger, basert på reduksjon i bilens
hastighet.
Hvis systemet registrerer at en slik
situasjon foreligger, blinker alle
blinklysene hurtig for å varsle føreren av
bilen som følger bak deg, om en
situasjon som kan kreve bråbremsing.
Dette systemet er designet for å avgjøre
om du trykker på bremsen med større
kraft enn ved normal bremsing, for
eksempel i en situasjon som krever
nødbremsing.
Hvis du stopper bilen helt når alle
blinklys blinker hurtig, endres den
hurtige blinkingen av alle blinklys tilbake
til normalt blinkemønster.Signalsystemet for nødstopp virker ikke
ved hastigehter på under ca. 60 km/t.
Hvis bremsepedalen trykkes når du
kjører på glatte veier, kan
signalsystemet for nødstopsp aktiveres
slik at alle blinklys blinker.
10605031100-L12-001AB
130
I NØDSTILFELLER

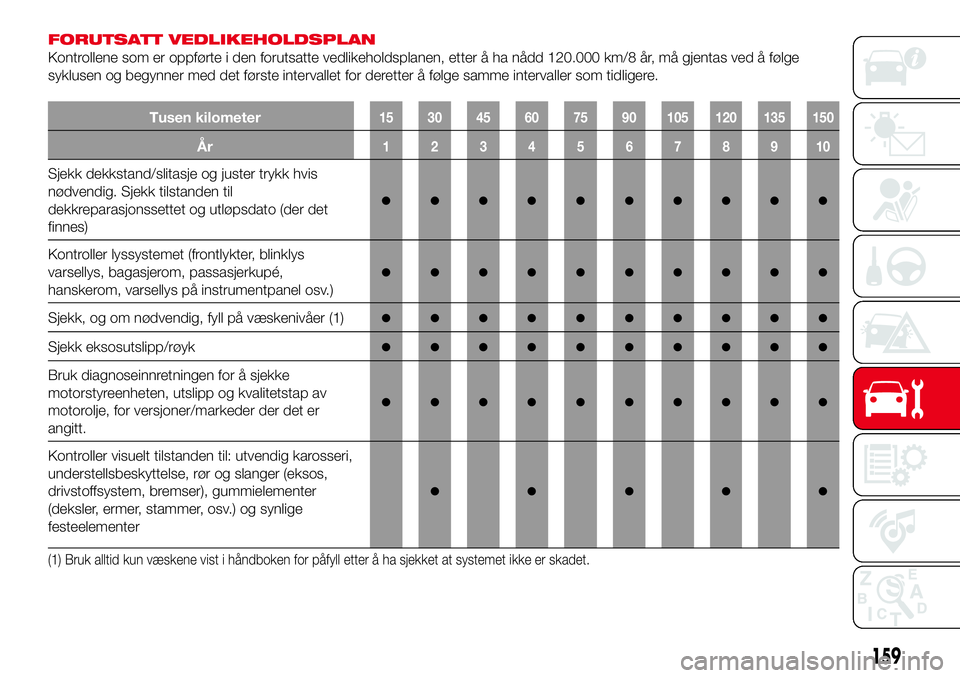

FORUTSATT VEDLIKEHOLDSPLAN
Kontrollene som er oppførte i den forutsatte vedlikeholdsplanen, etter å ha nådd 120.000 km/8 år, må gjentas ved å følge
syklusen og begynner med det første intervallet for deretter å følge samme intervaller som tidligere.
Tusen kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Sjekk dekkstand/slitasje og juster trykk hvis
nødvendig. Sjekk tilstanden til
dekkreparasjonssettet og utløpsdato (der det
finnes)
●●●●●●●●●●
Kontroller lyssystemet (frontlykter, blinklys
varsellys, bagasjerom, passasjerkupé,
hanskerom, varsellys på instrumentpanel osv.)
●●●●●●●●●●
Sjekk, og om nødvendig, fyll på væskenivåer (1)●●●●●●●●●●
Sjekk eksosutslipp/røyk●●●●●●●●●●
Bruk diagnoseinnretningen for å sjekke
motorstyreenheten, utslipp og kvalitetstap av
motorolje, for versjoner/markeder der det er
angitt.
●●●●●●●●●●
Kontroller visuelt tilstanden til: utvendig karosseri,
understellsbeskyttelse, rør og slanger (eksos,
drivstoffsystem, bremser), gummielementer
(deksler, ermer, stammer, osv.) og synlige
festeelementer
●●●●●
(1) Bruk alltid kun væskene vist i håndboken for påfyll etter å ha sjekket at systemet ikke er skadet.
159

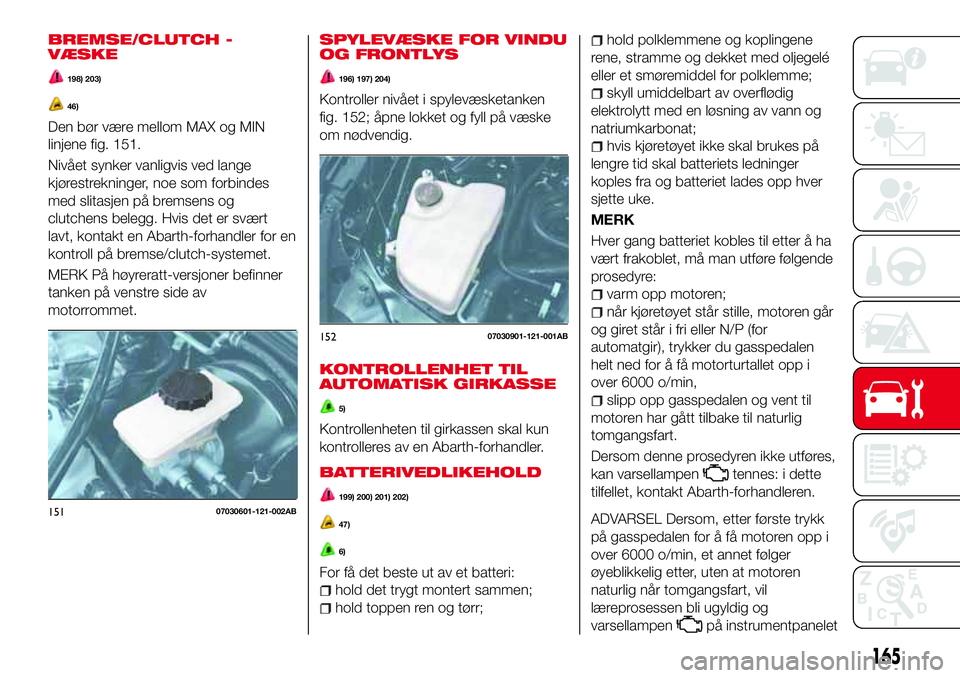

BREMSE/CLUTCH -
VÆSKE
198) 203)
46)
Den bør være mellom MAX og MIN
linjene fig. 151.
Nivået synker vanligvis ved lange
kjørestrekninger, noe som forbindes
med slitasjen på bremsens og
clutchens belegg. Hvis det er svært
lavt, kontakt en Abarth-forhandler for en
kontroll på bremse/clutch-systemet.
MERK På høyreratt-versjoner befinner
tanken på venstre side av
motorrommet.
SPYLEVÆSKE FOR VINDU
OG FRONTLYS
196) 197) 204)
Kontroller nivået i spylevæsketanken
fig. 152; åpne lokket og fyll på væske
om nødvendig.
KONTROLLENHET TIL
AUTOMATISK GIRKASSE
5)
Kontrollenheten til girkassen skal kun
kontrolleres av en Abarth-forhandler.
BATTERIVEDLIKEHOLD
199) 200) 201) 202)
47)
6)
For få det beste ut av et batteri:
hold det trygt montert sammen;
hold toppen ren og tørr;
hold polklemmene og koplingene
rene, stramme og dekket med oljegelé
eller et smøremiddel for polklemme;
skyll umiddelbart av overflødig
elektrolytt med en løsning av vann og
natriumkarbonat;
hvis kjøretøyet ikke skal brukes på
lengre tid skal batteriets ledninger
koples fra og batteriet lades opp hver
sjette uke.
MERK
Hver gang batteriet kobles til etter å ha
vært frakoblet, må man utføre følgende
prosedyre:
varm opp motoren;
når kjøretøyet står stille, motoren går
og giret står i fri eller N/P (for
automatgir), trykker du gasspedalen
helt ned for å få motorturtallet opp i
over 6000 o/min,
slipp opp gasspedalen og vent til
motoren har gått tilbake til naturlig
tomgangsfart.
Dersom denne prosedyren ikke utføres,
kan varsellampen
tennes: i dette
tilfellet, kontakt Abarth-forhandleren.
ADVARSEL Dersom, etter første trykk
på gasspedalen for å få motoren opp i
over 6000 o/min, et annet følger
øyeblikkelig etter, uten at motoren
naturlig når tomgangsfart, vil
læreprosessen bli ugyldig og
varsellampen
på instrumentpanelet
15107030601-121-002AB
15207030901-121-001AB
165

52)Unngå vasking med ruller og/eller
børster i vaskehaller. Vask kjøretøyet kun for
hånd ved å bruke pH-nøytrale
rengjøringsmidler: tørk av med vått semsket
skinn. Slipende produkter og/eller
poleringsmidler bør ikke brukes for
rengjøring av bilen. Fugleskitt må vaskes av
med en gang og grundig da syren skitten
inneholder er spesielt aggressiv. Unngå
(hvis mulig) å parkere kjøretøyet under trær:
fjern kvae med en gang da, når kvaen
tørker, kan det hende at det kun er mulig å
få den av ved og bruke slipende produkter
og/eller poleringsmidler, som er meget lite
tilrådelig da disse produktene kan endre
den typiske mattheten i malingen. Ikke bruk
ren vindusspylervæske for å rengjøre
frontruten eller bakruten: tynn ut med minst
50 % vann. Bruk kun ren
vindusspylervæske når dette er strengt
nødvendig på grunn av utvendige
temperaturforhold.
ADVARSEL
7)Vaskemidler fører til vannforurensning.
Vask kun kjøretøyet ditt på steder som er
utstyrt for oppsamling og behandling av
spillvann fra denne type aktivitet.
INNVENDIG
INNVENDIG
RENGJØRING
216) 217) 218)
Dersom kjøretøyet skulle bli skittent
innvendig, tørk umiddelbart av med en
myk klut.
Hvis du ikke rengjør med en gang kan
det føre til avfarging, flekker, sprekker
eller avskalling av stoffet og det vil være
vanskeligere å fjerne det etterpå.
Drikke eller parfyme
Fett eller olje
Jord
MERK Bruk ikke alkoholholdige,
klorblekende eller organiske løsemidler
slik som tynningsmiddel, benzen og
bensin, for å rengjøre innvendig. Det
kan føre til avfarging og flekker.
MERK Det kan føre til skade å skrubbe
hardt med en hard børste eller klut.
DELER AV SETER OG
STOFF
Vedlikehold av sikkerhetsbelte
214) 215)
Rengjør det skitne området ved å fukte
lett med en myk klut dyppet i et mildt
vaskemiddel (circa 5%) utvannet i vann.
Tørk bort rester av vaskemiddel med en
klut dyppet i rent vann og vridd godt
opp.
Før beltene som er trukket helt ut for
rengjøring trekkes tilbake, skal de
tørkes godt og pass på at de ikke er
fuktige.
MERK Rengjør sikkerhetsbeltene hvis
de er blitt skitne. Hvis de ikke rengjøres
kan det bli vanskelig å rengjøre dem
senere og det kan hindre at de trekkes
inn på en myk og jevn måte.
VEDLIKEHOLD AV
PLASTDELER
53)
Vedlikehold av det øvre
instrumentpanelet
213)
Tørk av det skitne området med en myk
klut dyppet i et mildt såpemiddel (circa
5%) utvannet i vann.
Tørk bort rester av vaskemiddel med en
klut dyppet i rent vann og vridd godt
opp.
172
VEDLIKEHOLD OG OMHU

ALCANTARA-DELER
54)
Prosedyre for å ta vare på
Alcantara-deler:
behandle overflaten ved bruk av en
klut i mikrofiber fuktet med en mild
Marseillesåpe og vann. Vær
oppmerksom så du tar hele det
dekkede området, å bruker et jevnt lett
trykk (gni ikke hardt);
skyll og vri opp mikrofiberkluten, og
gli på nytt over over det dekkede
området behandlet i forrige punkt;
la det stå å tørke og børst forsiktig
med en myk børste.
FORSIKTIG
213)Ikke sprut vann inn i førerkabinen. Det
kan være farlig å sprøyte vann inn i
kjøretøyets førerkabin, ettersom elektriske
innretninger slik som audio-anlegget og
brytere kan bli våte. Det kan føre til
feilfunksjon eller brann.
214)Hvis sikkerhetsbeltet har løse tråder
og er slitt skal det skiftes ut av en
forhandler. Hvis beltet brukes i denne
tilstanden vil den ikke fungere som den skal
og kan føre til alvorlig skade eller død.
215)Bruk et mildt vaskemiddel for å fjerne
skitt fra sikkerhetsbeltet. Hvis du bruker
organisk løsemiddel for å rengjøre
sikkerhetsbeltene eller de tilsmusset eller
bleket, kan de svekkes og ikke fungere som
de skal. Dette kan føre til alvorlig skade eller
død.
216)Bruk aldri brennbare produkter, slik
som bensin eller utbedret bensin for å
rengjøre innsiden av bilen. De
elektrostatiske ledningene som genereres
når man skrubber for å gjøre rent kan lede
til brann.
217)Beholdere med aerosol skal ikke
oppbevares i bilen: de kan eksplodere.
Aerosolbokser skal ikke eksponeres for
temperaturer over 50 °C. Når kjøretøyet
eksponeres for sollys, kan temperaturen
innvendig bli mye høyere.
218)Det må ikke befinne seg hindringer på
gulvet under pedalene. Pass alltid på at
mattene ligger flate og ikke er i berøring
med pedalene.
ADVARSEL
53)Bruk aldri alkohol, olje og andre
derivater for å rengjøre dashbordet og
instrumentpanelets linseglass.
54)Bruk ikke “harde” syntetiske børster da
de kan skade stoffet så mye at det ikke kan
repareres. Utfør ikke delvis, lokaliserte
restaurering, da dette kan føre til “estetiske”
ulikheter mellom behandlede og
ubehandlede områder. Bruk ikke alkohol
eller ketonbaserte løsemidler.
173
