2017 Abarth 124 Spider display

avbrutt, kan ikke instrumentbordet bli
dimmet selv om posisjonslysene er på.
Når belysningsdimmeren har blitt
avbrutt, går skjermbildet på
midtdisplayet over til å konstant vise
dagtidskjermen.
TRIPP-COMPUTER OG
INFO-BRYTER
Følgende informasjon kan velges ved å
trykke på INFO-bryteren fig. 53 med
tenningen satt i ON:
Avstand-til-tom (omtrentlig avstand
du kan kjøre på det tilgjengelige
drivstoffet);
Gjennomsnittlig drivstofforbruk;
Nåværende drivstofforbruk;
Gjennomsnittlig kjøretøysfart;
Kjøretøyets fartsalarm.
Dersom du har problemer med din
tripp-computer, kontakt en
Abarth-forhandler.Kjøretøyets fartsalarm modus
I dette moduset vises den nåværende
innstillingen for kjøretøyets fartsalarm.
Du kan endre kjøretøyhastigheten som
varselet utløses av.
ADVARSEL Skjermen for kjøretøyets
fartsalarm er aktivert samtidig som
pipelyden kan høres. Den innstilte
hastigheten vil blinke flere ganger.
Kjøretøyets fartsalarm kan stilles inn ved
å bruke INFO-bryteren.
Kjøretøyets fartsalarm kan stilles inn på
mellom 30 og 250 km/t.
ADVARSEL Sett alltid kjøretøyets
hastighet i samsvar med lover og
reguleringer for landet/byen kjøretøyet
kjøres i. I tillegg, sjekk alltid kjøretøyets
hastighet ved å bruke speedometeret.
Kjøretøyets fartsalarm kan stilles inn ved
å bruke følgende prosedyre:
trykk på INFO-bryteren for å vise
moduset for kjøretøyets fartsalarm;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den satte
hastigheten for kjøretøyet vil blinke med
dens tredje siffer (hundretallsplassen)
fig. 54;
trykk på INFO-knappen og sett det
tredje sifferet (hundretallsplassen) til den
ønskede hastigheten for kjøretøyet. Den
numeriske verdien endres hver gang
INFO-knappen trykkes på;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den satte
hastigheten for kjøretøyet vil blinke med
dens to lavere siffer (titallsplassen og
entallsplassen) fig. 55;
530620500-122-001AB
5405020110-121-002
5505020110-121-003
49

FARTSBEGRENSNING
(hvor dette finnes)
149) 150)
Hastighetsbegrenseren kan stilles inn
på mellom 30 og 200 km/t.
Systemet består av
hastighetsbegrenserdisplayet og
bryteren på rattet fig. 92.
DISPLAY
Innstillingsstatus for
hastighetsbegrenseren vises på
dispayet på instrumentpanelet.
Standby-display
Viser når
hastighetsbegrensningsbryteren
betjenes og systemet slås på fig. 93.
Slås av når systemet slås av.
Innstillingsdisplay
Viser når SET/- bryteren betjenes og
hastigheten stilles inn fig. 94.Avbryt visning
Viser når en av følgende operasjoner er
utført og systemet kanselleres
midlertidig fig. 95:
AV/AVBRYT-bryteren betjenes:
gasspedalen trykkes kraftig inn.
9205281500-12A-002AB
9305281501-12A-001
9405281501-12A-002
9505281501-12A-003
118
STARTE OG OPERERE

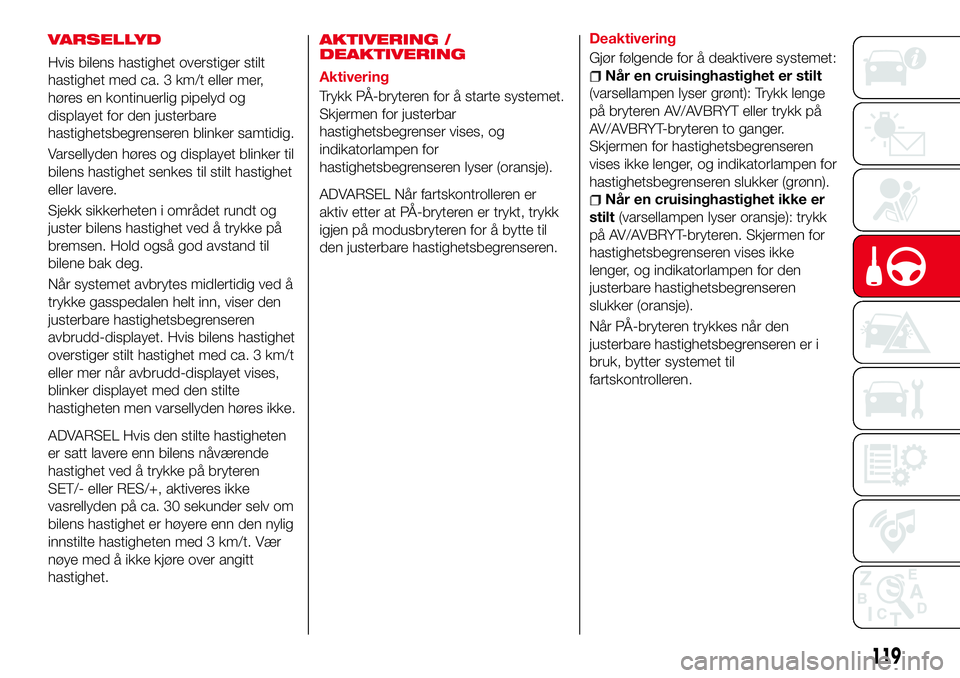

VARSELLYD
Hvis bilens hastighet overstiger stilt
hastighet med ca. 3 km/t eller mer,
høres en kontinuerlig pipelyd og
displayet for den justerbare
hastighetsbegrenseren blinker samtidig.
Varsellyden høres og displayet blinker til
bilens hastighet senkes til stilt hastighet
eller lavere.
Sjekk sikkerheten i området rundt og
juster bilens hastighet ved å trykke på
bremsen. Hold også god avstand til
bilene bak deg.
Når systemet avbrytes midlertidig ved å
trykke gasspedalen helt inn, viser den
justerbare hastighetsbegrenseren
avbrudd-displayet. Hvis bilens hastighet
overstiger stilt hastighet med ca. 3 km/t
eller mer når avbrudd-displayet vises,
blinker displayet med den stilte
hastigheten men varsellyden høres ikke.
ADVARSEL Hvis den stilte hastigheten
er satt lavere enn bilens nåværende
hastighet ved å trykke på bryteren
SET/- eller RES/+, aktiveres ikke
vasrellyden på ca. 30 sekunder selv om
bilens hastighet er høyere enn den nylig
innstilte hastigheten med 3 km/t. Vær
nøye med å ikke kjøre over angitt
hastighet.AKTIVERING /
DEAKTIVERING
Aktivering
Trykk PÅ-bryteren for å starte systemet.
Skjermen for justerbar
hastighetsbegrenser vises, og
indikatorlampen for
hastighetsbegrenseren lyser (oransje).
ADVARSEL Når fartskontrolleren er
aktiv etter at PÅ-bryteren er trykt, trykk
igjen på modusbryteren for å bytte til
den justerbare hastighetsbegrenseren.
Deaktivering
Gjør følgende for å deaktivere systemet:
Når en cruisinghastighet er stilt
(varsellampen lyser grønt): Trykk lenge
på bryteren AV/AVBRYT eller trykk på
AV/AVBRYT-bryteren to ganger.
Skjermen for hastighetsbegrenseren
vises ikke lenger, og indikatorlampen for
hastighetsbegrenseren slukker (grønn).
Når en cruisinghastighet ikke er
stilt(varsellampen lyser oransje): trykk
på AV/AVBRYT-bryteren. Skjermen for
hastighetsbegrenseren vises ikke
lenger, og indikatorlampen for den
justerbare hastighetsbegrenseren
slukker (oransje).
Når PÅ-bryteren trykkes når den
justerbare hastighetsbegrenseren er i
bruk, bytter systemet til
fartskontrolleren.
119

FORSIKTIG
153)Når påfyllingsdekselet tas av, løsne
lett på det og vent på at eventuell vislelyd
stopper før du tar den ut. Drivstoffspray er
farlig. Drivstoff kan brenne hud og øyne og
føre til sykdom hvis det inntas.
Drivstoffspray frigis når det er trykk i
drivstofftanken og påfyllingsdekselet fjernes
for raskt.
154)Slå av motoren før påfylling av
drivstoff, og sørg alltid for å holde gnister
og flammer borte fra påfyllingstrakten.
Drivstoffdamp er farlig. Den kan antennes
av gnister eller flammer som fører til alvorlig
brannskade. Bruk av feil påfyllingsdeksel
eller manglende bruk av påfyllingsdeksel
kan også resultere i drivstofflekkasje, som
kan føre til alvorlig brannskade eller død.155)Ikke fortsett å fylle på etter at
drivstoffpumpetuten slås av automatisk.
Det er farlig, da overfylling av
drivstofftanken kan føre til overløp av
drivstoff eller lekkasje. Overløp av drivstoff
og lekkasje kan skade bilen. Hvis drivstoffet
antennes, kan det føre til bran og
eksplosjon, som resulterer i alvorlig skade
eller død.
156)Ikke sett på noen objekter/plugger på
enden av fylleren som ikke følger med
bilen. Bruk av upassende objekter/plugger
kan forårsake en trykkøkning inne i tanken,
noe som resulterer i farlige situasjoner.
157)Før ikke åpen flamme eller tenn
sigaretter nær drivstofftanken: brannfare.
Hold ansiktet vendt bort fra åpningen på
drivstofftanken for å unngå å puste inn
skadelig damp.
158)Ikke bruk mobiltelefon i nærheten av
fyllepumpen: fare for brann.
RYGGEKAMERA
(RYGGEKAMERA
MED
PARKERINGSSIKT,
BAK)
(hvor dette finnes)
BRUK
159)
29)
Kameraet sitter på bakluken fig. 101.
Bytte til ryggekameradisplayet
Skift velgerspaken eller girspaken til
revers (R) med tenningen PÅ for å bytte
displayet til ryggekameravisning.
ADVARSEL Ved parkering, vær ytterst
forsiktig i forbindelse med hindringer
10107040110-124-008AB
124
STARTE OG OPERERE
E5: Blyfri bensin som inneholder inntil
2,7 % (m/m) oksygen og maksimum
5,0 % (V/V) etanol i samsvar med
standardenEN228
E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228

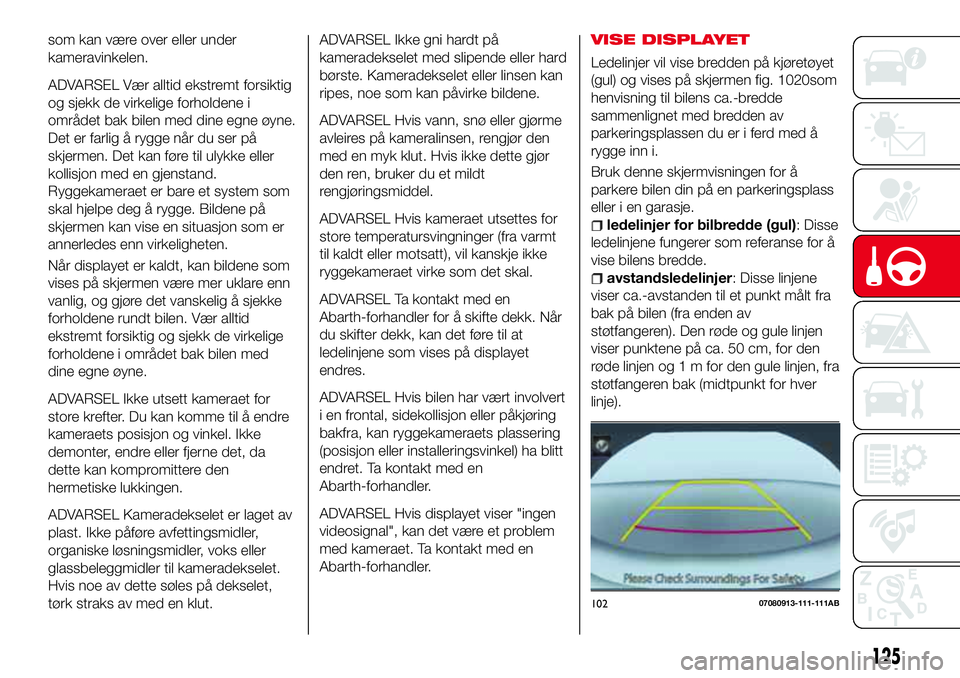

som kan være over eller under
kameravinkelen.
ADVARSEL Vær alltid ekstremt forsiktig
og sjekk de virkelige forholdene i
området bak bilen med dine egne øyne.
Det er farlig å rygge når du ser på
skjermen. Det kan føre til ulykke eller
kollisjon med en gjenstand.
Ryggekameraet er bare et system som
skal hjelpe deg å rygge. Bildene på
skjermen kan vise en situasjon som er
annerledes enn virkeligheten.
Når displayet er kaldt, kan bildene som
vises på skjermen være mer uklare enn
vanlig, og gjøre det vanskelig å sjekke
forholdene rundt bilen. Vær alltid
ekstremt forsiktig og sjekk de virkelige
forholdene i området bak bilen med
dine egne øyne.
ADVARSEL Ikke utsett kameraet for
store krefter. Du kan komme til å endre
kameraets posisjon og vinkel. Ikke
demonter, endre eller fjerne det, da
dette kan kompromittere den
hermetiske lukkingen.
ADVARSEL Kameradekselet er laget av
plast. Ikke påføre avfettingsmidler,
organiske løsningsmidler, voks eller
glassbeleggmidler til kameradekselet.
Hvis noe av dette søles på dekselet,
tørk straks av med en klut.ADVARSEL Ikke gni hardt på
kameradekselet med slipende eller hard
børste. Kameradekselet eller linsen kan
ripes, noe som kan påvirke bildene.
ADVARSEL Hvis vann, snø eller gjørme
avleires på kameralinsen, rengjør den
med en myk klut. Hvis ikke dette gjør
den ren, bruker du et mildt
rengjøringsmiddel.
ADVARSEL Hvis kameraet utsettes for
store temperatursvingninger (fra varmt
til kaldt eller motsatt), vil kanskje ikke
ryggekameraet virke som det skal.
ADVARSEL Ta kontakt med en
Abarth-forhandler for å skifte dekk. Når
du skifter dekk, kan det føre til at
ledelinjene som vises på displayet
endres.
ADVARSEL Hvis bilen har vært involvert
i en frontal, sidekollisjon eller påkjøring
bakfra, kan ryggekameraets plassering
(posisjon eller installeringsvinkel) ha blitt
endret. Ta kontakt med en
Abarth-forhandler.
ADVARSEL Hvis displayet viser "ingen
videosignal", kan det være et problem
med kameraet. Ta kontakt med en
Abarth-forhandler.VISE DISPLAYET
Ledelinjer vil vise bredden på kjøretøyet
(gul) og vises på skjermen fig. 1020som
henvisning til bilens ca.-bredde
sammenlignet med bredden av
parkeringsplassen du er i ferd med å
rygge inn i.
Bruk denne skjermvisningen for å
parkere bilen din på en parkeringsplass
eller i en garasje.
ledelinjer for bilbredde (gul): Disse
ledelinjene fungerer som referanse for å
vise bilens bredde.
avstandsledelinjer: Disse linjene
viser ca.-avstanden til et punkt målt fra
bak på bilen (fra enden av
støtfangeren). Den røde og gule linjen
viser punktene på ca. 50 cm, for den
røde linjen og 1 m for den gule linjen, fra
støtfangeren bak (midtpunkt for hver
linje).
10207080913-111-111AB
125

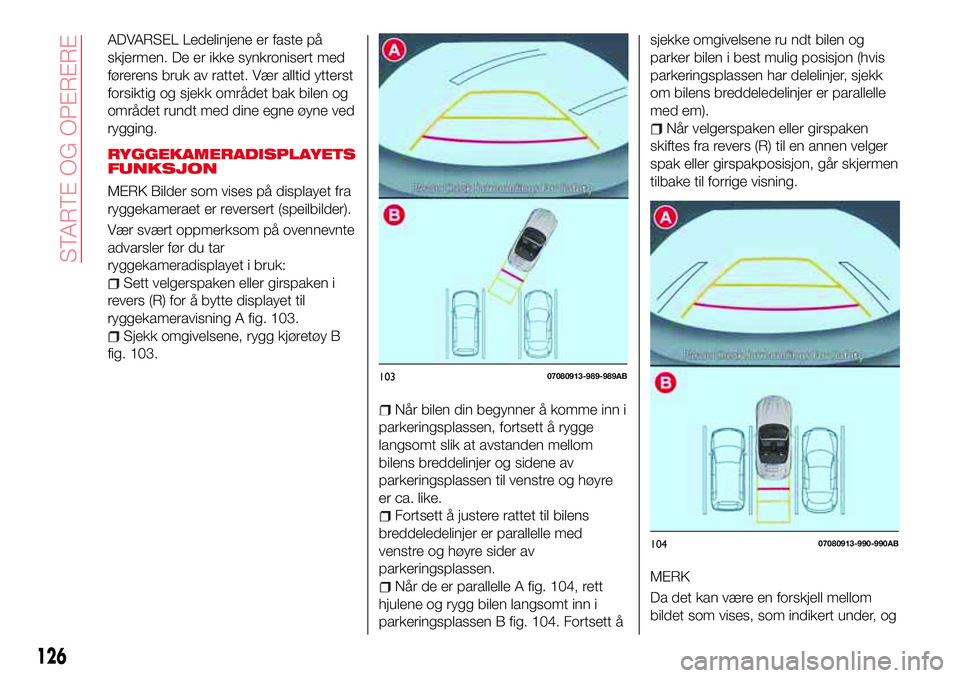

ADVARSEL Ledelinjene er faste på
skjermen. De er ikke synkronisert med
førerens bruk av rattet. Vær alltid ytterst
forsiktig og sjekk området bak bilen og
området rundt med dine egne øyne ved
rygging.
RYGGEKAMERADISPLAYETSFUNKSJON
MERK Bilder som vises på displayet fra
ryggekameraet er reversert (speilbilder).
Vær svært oppmerksom på ovennevnte
advarsler før du tar
ryggekameradisplayet i bruk:
Sett velgerspaken eller girspaken i
revers (R) for å bytte displayet til
ryggekameravisning A fig. 103.
Sjekk omgivelsene, rygg kjøretøy B
fig. 103.
Når bilen din begynner å komme inn i
parkeringsplassen, fortsett å rygge
langsomt slik at avstanden mellom
bilens breddelinjer og sidene av
parkeringsplassen til venstre og høyre
er ca. like.
Fortsett å justere rattet til bilens
breddeledelinjer er parallelle med
venstre og høyre sider av
parkeringsplassen.
Når de er parallelle A fig. 104, rett
hjulene og rygg bilen langsomt inn i
parkeringsplassen B fig. 104. Fortsett åsjekke omgivelsene ru ndt bilen og
parker bilen i best mulig posisjon (hvis
parkeringsplassen har delelinjer, sjekk
om bilens breddeledelinjer er parallelle
med em).
Når velgerspaken eller girspaken
skiftes fra revers (R) til en annen velger
spak eller girspakposisjon, går skjermen
tilbake til forrige visning.
MERK
Da det kan være en forskjell mellom
bildet som vises, som indikert under, og
10307080913-989-989AB
10407080913-990-990AB
126
STARTE OG OPERERE

de faktiske forholdene ved parkering,
skal du alltid kontrollere sikkerheten bak
bilen og området omkring direkte med
dine egne øyne.
På bildet av parkeringsplassen (eller
garasjen) som vises på skjermen, kan
bakenden og avstandsledelinjene
fremstå som innrettet på skjermen, men
de er kanskje ikke helt innrettet med
bakken.
når du parkerer på en
parkeringsplass med delelinje bare på
den ene siden, vises delelinjen og bilens
breddeledelinje som innrettet på
displayet, men de er kanskje ikke
innrettet på bakken.
JUSTERING AV
BILDEKVALITET
160)
Bildekvaliteten kan justeres når
velgerspaken eller girspaken er i revers
(R).
Det er fire innstillinger som kan justeres,
inkludert skarphet, kontrast, nyanse og
farge. Når du justerer, vær
oppmerksom på bilens omgivelser:
velg ikonetfig. 105 på skjermen
for å vise fanene;
velg ønsket faneelement;
juster skarphet, kontrast, nyanse og
farge med glidebryteren. Hvis du vil
nullstille, trykker du på nullstill-knappen;
velg ikonet på skjermen for å lukke
fanen.
ADVARSEL Justering av bildekvaliteten
på ryggeskjermen må alltid gjøres når
bilen står stille. Ikke juster
bildekvaliteten på ryggeskjermen når
bilen kjøres. Det er farlig å justere
bildekvaliteten (skarphet, kontrast, farge
og nyanse) på ryggeskjermen når bilen
kjøres, da det kan distrahere føreren og
forårsake en alvorlig ulykke.
FORSIKTIG
159)Parkering og andre potensielt farlige
manøvreringer er imidlertid alltid førerens
ansvar. Mens du utfører disse manøvrene,
må du alltid forsikre deg om at ingen folk
(spesielt barn) eller dyr befinner seg i
området for manøveren. Kameraet er et
hjelpemiddel for føreren, men føreren må
ikke bli uoppmerksom under potensielt
farlige manøvere, selv de som utføres ved
lav fart. Hold alltid lav fart, slik at du er klar
til å bremse i tilfelle hindringer.
160)Juster alltid bildekvaliteten på
displayet med ryggekameravisningen når
bilen står stille. Ikke juster bildekvaliteten på
visningen når du kjører. Det er farlig å
justere bildekvaliteten på skjermen som
skarphet, kontrast, farge og nyanse når du
kjører bilen, da det kan distrahere deg og
trekke din oppmerksomhet fra manøvrering
av bilen. Det kan resultere i en ulykke.
10507080914-111-111
127

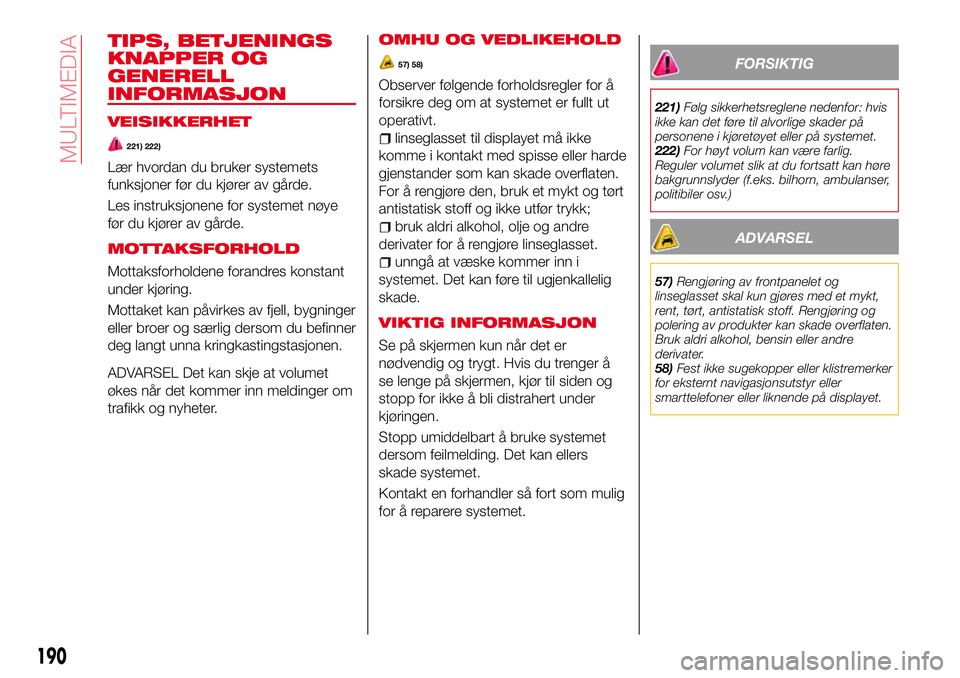

TIPS, BETJENINGS
KNAPPER OG
GENERELL
INFORMASJON
VEISIKKERHET
221) 222)
Lær hvordan du bruker systemets
funksjoner før du kjører av gårde.
Les instruksjonene for systemet nøye
før du kjører av gårde.
MOTTAKSFORHOLD
Mottaksforholdene forandres konstant
under kjøring.
Mottaket kan påvirkes av fjell, bygninger
eller broer og særlig dersom du befinner
deg langt unna kringkastingstasjonen.
ADVARSEL Det kan skje at volumet
økes når det kommer inn meldinger om
trafikk og nyheter.OMHU OG VEDLIKEHOLD
57) 58)
Observer følgende forholdsregler for å
forsikre deg om at systemet er fullt ut
operativt.
linseglasset til displayet må ikke
komme i kontakt med spisse eller harde
gjenstander som kan skade overflaten.
For å rengjøre den, bruk et mykt og tørt
antistatisk stoff og ikke utfør trykk;
bruk aldri alkohol, olje og andre
derivater for å rengjøre linseglasset.
unngå at væske kommer inn i
systemet. Det kan føre til ugjenkallelig
skade.
VIKTIG INFORMASJON
Se på skjermen kun når det er
nødvendig og trygt. Hvis du trenger å
se lenge på skjermen, kjør til siden og
stopp for ikke å bli distrahert under
kjøringen.
Stopp umiddelbart å bruke systemet
dersom feilmelding. Det kan ellers
skade systemet.
Kontakt en forhandler så fort som mulig
for å reparere systemet.
FORSIKTIG
221)Følg sikkerhetsreglene nedenfor: hvis
ikke kan det føre til alvorlige skader på
personene i kjøretøyet eller på systemet.
222)For høyt volum kan være farlig.
Reguler volumet slik at du fortsatt kan høre
bakgrunnslyder (f.eks. bilhorn, ambulanser,
politibiler osv.)
ADVARSEL
57)Rengjøring av frontpanelet og
linseglasset skal kun gjøres med et mykt,
rent, tørt, antistatisk stoff. Rengjøring og
polering av produkter kan skade overflaten.
Bruk aldri alkohol, bensin eller andre
derivater.
58)Fest ikke sugekopper eller klistremerker
for eksternt navigasjonsutstyr eller
smarttelefoner eller liknende på displayet.
190
MULTIMEDIA
