2017 Abarth 124 Spider instrument panel

For de følgende varsellampene:
Hovedvarsellampe;
Bremsesystem varsellampe;
ABS varsellampe;
Ladesystem varsellampe;
Motorolje varsellampe;
Feilsignal;
Varsellampe for høy
kjølevæsketemperatur;
Varsellampe for automatisk girkasse;
Funksjonsfeil ved servostyring
varsellampe;
Varsellampe for kollisjonspute /
setebeltestrammer-systemet;
Varsellampe for aktivt panser;
Lavt drivstoffnivå varsellampe;
Varsellampe for setebelte;
Varsellampe for setebelte;
Varsellampe dør på gløtt;
Varsellampe for lavt spylervæskenivå;
Varsellampe for Tyre Pressure
Monitoring System;
NØKKEL varsellampe;
LED-frontlys NØKKEL varsellampe;
Skrunøkkel varsellampe;
TCS / DSC-indikatorlampe;
Varsellampe for DSC AV;
Sikkerhet varsellampe;
Varsellampe for deaktivering av
passasjerens kollisjonspute (der dette
finnes).Lyset slås på når tenningen slås på for
en driftskontroll, og slukker noen få
sekunder etter eller når motoren har blitt
startet. Dersom lampen ikke slår seg på
eller forblir tent, kontakt en
Abarth-forhandler.
Kun for “Varsellampe for
bremsesystem”: lampen tennes med
kontinuerlig lys når parkeringsbremser
er i bruk.
52
KJENNE INSTRUMENTPANELET

VARSELLAMPER PÅ INSTRUMENTPANELET
Røde varsellamper
Varsellampe Hva de betyr
PARKERINGSBREMS ADVARSEL - VARSELLAMPE INSPEKSJON / ADVARSEL LAVT
BREMSEVÆSKENIVÅ
Varsel for parkeringsbrems / Varsellampe inspeksjon
Lampen lyser når parkeringsbremsen er brukt med tenningen satt i START eller ON. Den slukker
når parkeringsbremsen har blitt sluppet helt opp.
Varsel lavt bremsevæskenivå
Dersom varsellampen for bremsen forblir tent selv om parkeringsbremsen har blitt sluppet opp,
kan bremsevæskenivået være lavt eller det kan være et problem ved bremsesystemet. Parker
kjøretøyet øyeblikkelig på et trygt sted og kontakt en Abarth-forhandler.
VIKTIG Kjør ikke med varsellampen for bremsesystemet tent. Kontakt en Abarth-forhandler for å
få bremsene sjekket så raskt som mulig. Det er farlig å kjøre med varsellampen for
bremsesystemet tent. Det indikerer at dine bremser muligens ikke virker i det hele tatt eller at de
kan svikte når som helst. Dersom denne lampen tent, få bremsene sjekket umiddelbart, etter at
du har sjekket at parkeringsbremsen er helt frigjort.
VIKTIG I tillegg, kan bremsingens virksomhetsgrad reduseres så du trenger å trykke ned
bremsepedalen med mer kraft enn vanlig for å stoppe kjøretøyet.
Stopp kjøretøyet øyeblikkelig på et trygt sted og kontakt en Abarth-forhandler.
EBD (elektronisk bremsekraftfordeling) SYSTEM VARSEL
Dersom kontrollenheten til EBD (Elektronisk bremsekraftfordeling) konstaterer at noen av
komponentene opererer feil, kan kontrollenheten tenne varsellampen for bremsesystemet, og
ABS-varsellampen samtidig. Problemet er mest sansynlig ved systemet for elektronisk
bremsekraftfordeling. Stopp kjøretøyet øyeblikkelig på et trygt sted og kontakt en
Abarth-forhandler.
VIKTIG Kjør ikke med både ABS-varsellampen og varsellampen for bremsene tent. Kontakt en
Abarth-forhandler for å få bremsene sjekket så raskt som mulig. Det er farlig å kjøre når
varsellampen for bremsesystemet og ABS-varsellampen er tent samtidig. Når begge lampene er
tent, kan bakhjulene låses raskere ved en bråbrems enn under normale forhold.
VARSELLAMPE FOR LADESYSTEMET
Dersom varsellampen lyser under kjøring, indikerer den en funksjonsfeil ved
vekselstrømdynamoen eller ved ladesystemet. Kjør til siden av veien og parker utenfor veien.
Stopp kjøretøyet øyeblikkelig på et trygt sted og kontakt en Abarth-forhandler.
VIKTIG Fortsett ikke å kjøre når varsellampen for ladesystemet er tent fordi motoren kan stoppe
uventet.
53

Varsellampe Hva de betyr

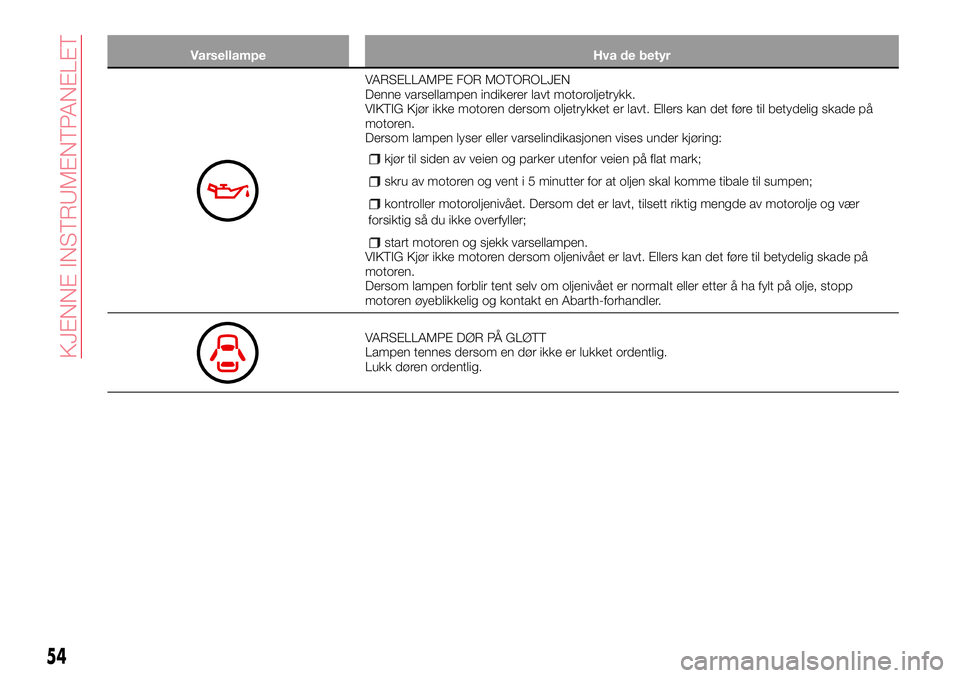

VARSELLAMPE FOR MOTOROLJEN
Denne varsellampen indikerer lavt motoroljetrykk.
VIKTIG Kjør ikke motoren dersom oljetrykket er lavt. Ellers kan det føre til betydelig skade på
motoren.
Dersom lampen lyser eller varselindikasjonen vises under kjøring:
kjør til siden av veien og parker utenfor veien på flat mark;
skru av motoren og vent i 5 minutter for at oljen skal komme tibale til sumpen;
kontroller motoroljenivået. Dersom det er lavt, tilsett riktig mengde av motorolje og vær
forsiktig så du ikke overfyller;
start motoren og sjekk varsellampen.VIKTIG Kjør ikke motoren dersom oljenivået er lavt. Ellers kan det føre til betydelig skade på
motoren.
Dersom lampen forblir tent selv om oljenivået er normalt eller etter å ha fylt på olje, stopp
motoren øyeblikkelig og kontakt en Abarth-forhandler.
VARSELLAMPE DØR PÅ GLØTT
Lampen tennes dersom en dør ikke er lukket ordentlig.
Lukk døren ordentlig.
54
KJENNE INSTRUMENTPANELET

Varsellampe Hva de betyr

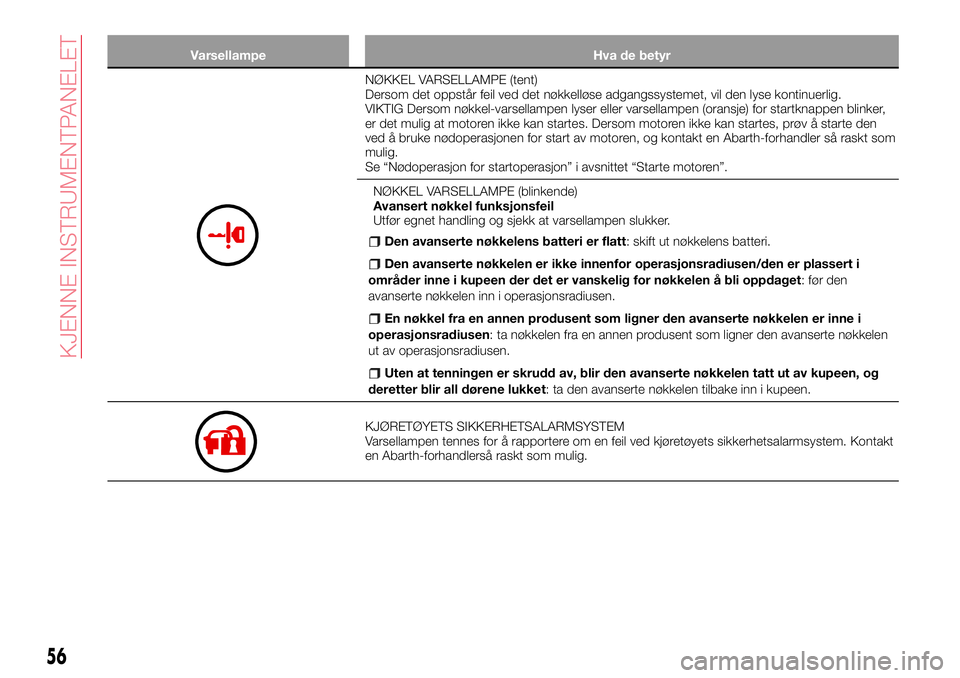

NØKKEL VARSELLAMPE (tent)
Dersom det oppstår feil ved det nøkkelløse adgangssystemet, vil den lyse kontinuerlig.
VIKTIG Dersom nøkkel-varsellampen lyser eller varsellampen (oransje) for startknappen blinker,
er det mulig at motoren ikke kan startes. Dersom motoren ikke kan startes, prøv å starte den
ved å bruke nødoperasjonen for start av motoren, og kontakt en Abarth-forhandler så raskt som
mulig.
Se “Nødoperasjon for startoperasjon” i avsnittet “Starte motoren”.
NØKKEL VARSELLAMPE (blinkende)
Avansert nøkkel funksjonsfeil
Utfør egnet handling og sjekk at varsellampen slukker.
Den avanserte nøkkelens batteri er flatt: skift ut nøkkelens batteri.
Den avanserte nøkkelen er ikke innenfor operasjonsradiusen/den er plassert i
områder inne i kupeen der det er vanskelig for nøkkelen å bli oppdaget: før den
avanserte nøkkelen inn i operasjonsradiusen.
En nøkkel fra en annen produsent som ligner den avanserte nøkkelen er inne i
operasjonsradiusen: ta nøkkelen fra en annen produsent som ligner den avanserte nøkkelen
ut av operasjonsradiusen.
Uten at tenningen er skrudd av, blir den avanserte nøkkelen tatt ut av kupeen, og
deretter blir all dørene lukket: ta den avanserte nøkkelen tilbake inn i kupeen.
KJØRETØYETS SIKKERHETSALARMSYSTEM
Varsellampen tennes for å rapportere om en feil ved kjøretøyets sikkerhetsalarmsystem. Kontakt
en Abarth-forhandlerså raskt som mulig.
56
KJENNE INSTRUMENTPANELET

Varsellampe Hva de betyr

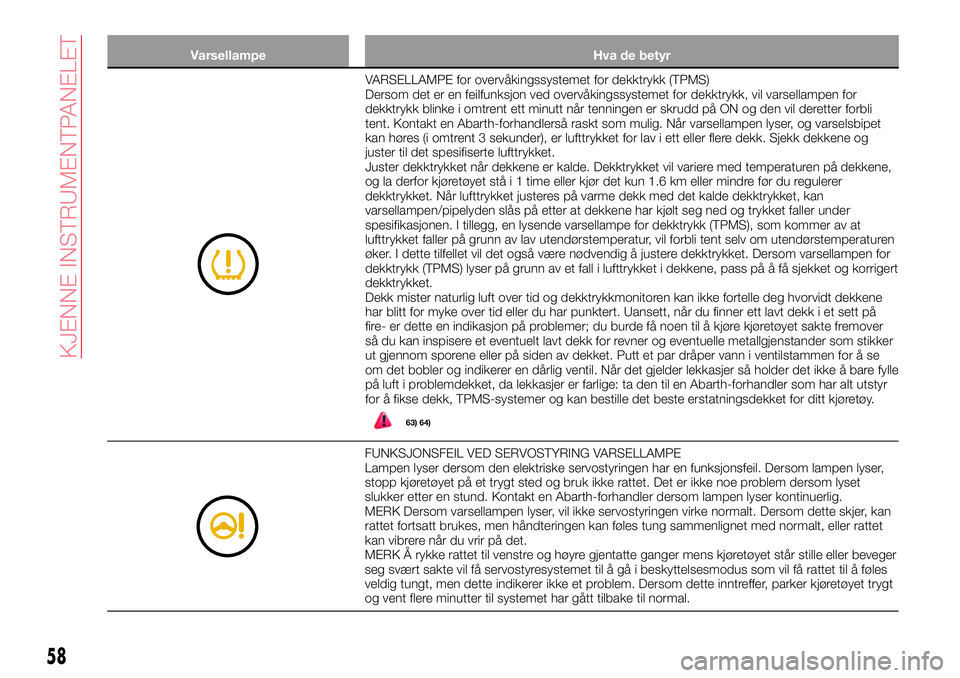

VARSELLAMPE for overvåkingssystemet for dekktrykk (TPMS)
Dersom det er en feilfunksjon ved overvåkingssystemet for dekktrykk, vil varsellampen for
dekktrykk blinke i omtrent ett minutt når tenningen er skrudd på ON og den vil deretter forbli
tent. Kontakt en Abarth-forhandlerså raskt som mulig. Når varsellampen lyser, og varselsbipet
kan høres (i omtrent 3 sekunder), er lufttrykket for lav i ett eller flere dekk. Sjekk dekkene og
juster til det spesifiserte lufttrykket.
Juster dekktrykket når dekkene er kalde. Dekktrykket vil variere med temperaturen på dekkene,
og la derfor kjøretøyet stå i 1 time eller kjør det kun 1.6 km eller mindre før du regulerer
dekktrykket. Når lufttrykket justeres på varme dekk med det kalde dekktrykket, kan
varsellampen/pipelyden slås på etter at dekkene har kjølt seg ned og trykket faller under
spesifikasjonen. I tillegg, en lysende varsellampe for dekktrykk (TPMS), som kommer av at
lufttrykket faller på grunn av lav utendørstemperatur, vil forbli tent selv om utendørstemperaturen
øker. I dette tilfellet vil det også være nødvendig å justere dekktrykket. Dersom varsellampen for
dekktrykk (TPMS) lyser på grunn av et fall i lufttrykket i dekkene, pass på å få sjekket og korrigert
dekktrykket.
Dekk mister naturlig luft over tid og dekktrykkmonitoren kan ikke fortelle deg hvorvidt dekkene
har blitt for myke over tid eller du har punktert. Uansett, når du finner ett lavt dekk i et sett på
fire- er dette en indikasjon på problemer; du burde få noen til å kjøre kjøretøyet sakte fremover
så du kan inspisere et eventuelt lavt dekk for revner og eventuelle metallgjenstander som stikker
ut gjennom sporene eller på siden av dekket. Putt et par dråper vann i ventilstammen for å se
om det bobler og indikerer en dårlig ventil. Når det gjelder lekkasjer så holder det ikke å bare fylle
på luft i problemdekket, da lekkasjer er farlige: ta den til en Abarth-forhandler som har alt utstyr
for å fikse dekk, TPMS-systemer og kan bestille det beste erstatningsdekket for ditt kjøretøy.
63) 64)
FUNKSJONSFEIL VED SERVOSTYRING VARSELLAMPE
Lampen lyser dersom den elektriske servostyringen har en funksjonsfeil. Dersom lampen lyser,
stopp kjøretøyet på et trygt sted og bruk ikke rattet. Det er ikke noe problem dersom lyset
slukker etter en stund. Kontakt en Abarth-forhandler dersom lampen lyser kontinuerlig.
MERK Dersom varsellampen lyser, vil ikke servostyringen virke normalt. Dersom dette skjer, kan
rattet fortsatt brukes, men håndteringen kan føles tung sammenlignet med normalt, eller rattet
kan vibrere når du vrir på det.
MERK Å rykke rattet til venstre og høyre gjentatte ganger mens kjøretøyet står stille eller beveger
seg svært sakte vil få servostyresystemet til å gå i beskyttelsesmodus som vil få rattet til å føles
veldig tungt, men dette indikerer ikke et problem. Dersom dette inntreffer, parker kjøretøyet trygt
og vent flere minutter til systemet har gått tilbake til normal.
58
KJENNE INSTRUMENTPANELET

Varsellamper Hva de betyr

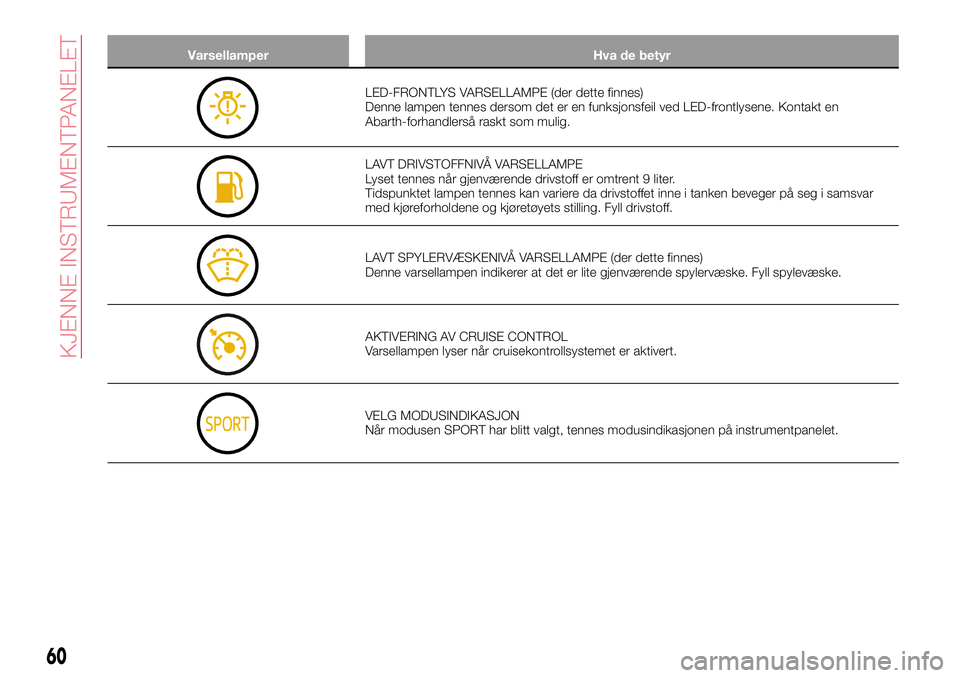

LED-FRONTLYS VARSELLAMPE (der dette finnes)
Denne lampen tennes dersom det er en funksjonsfeil ved LED-frontlysene. Kontakt en
Abarth-forhandlerså raskt som mulig.
LAVT DRIVSTOFFNIVÅ VARSELLAMPE
Lyset tennes når gjenværende drivstoff er omtrent 9 liter.
Tidspunktet lampen tennes kan variere da drivstoffet inne i tanken beveger på seg i samsvar
med kjøreforholdene og kjøretøyets stilling. Fyll drivstoff.
LAVT SPYLERVÆSKENIVÅ VARSELLAMPE (der dette finnes)
Denne varsellampen indikerer at det er lite gjenværende spylervæske. Fyll spylevæske.
AKTIVERING AV CRUISE CONTROL
Varsellampen lyser når cruisekontrollsystemet er aktivert.
VELG MODUSINDIKASJON
Når modusen SPORT har blitt valgt, tennes modusindikasjonen på instrumentpanelet.
60
KJENNE INSTRUMENTPANELET

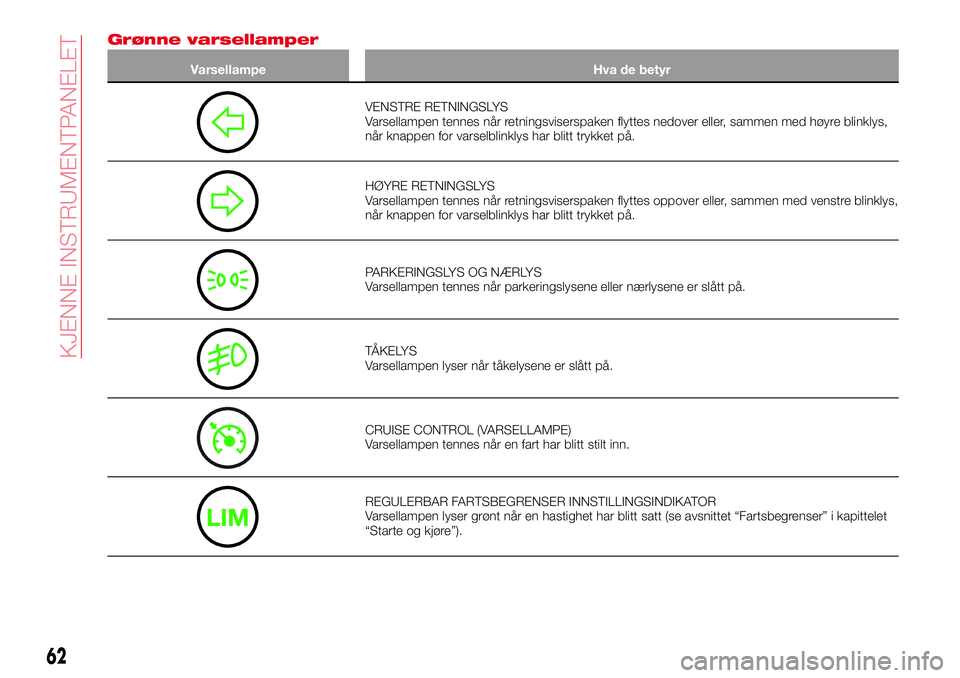

Grønne varsellamper
Varsellampe Hva de betyr
VENSTRE RETNINGSLYS
Varsellampen tennes når retningsviserspaken flyttes nedover eller, sammen med høyre blinklys,
når knappen for varselblinklys har blitt trykket på.
HØYRE RETNINGSLYS
Varsellampen tennes når retningsviserspaken flyttes oppover eller, sammen med venstre blinklys,
når knappen for varselblinklys har blitt trykket på.
PARKERINGSLYS OG NÆRLYS
Varsellampen tennes når parkeringslysene eller nærlysene er slått på.
TÅKELYS
Varsellampen lyser når tåkelysene er slått på.
CRUISE CONTROL (VARSELLAMPE)
Varsellampen tennes når en fart har blitt stilt inn.
REGULERBAR FARTSBEGRENSER INNSTILLINGSINDIKATOR
Varsellampen lyser grønt når en hastighet har blitt satt (se avsnittet “Fartsbegrenser” i kapittelet
“Starte og kjøre”).
62
KJENNE INSTRUMENTPANELET

Varsellampe (rød farge) på dashbordet
Varsellampe Hva de betyr
VARSELLAMPE FOR SETEBELTE
Varsellampen for setebelte tennes dersom noen sitter i førerens eller passasjerens sete og
setebeltet ikke har blitt festet, når tenningen står i ON.
Dersom førerens eller passasjerens setebelte ikke er festet (kun når noen sitter på
passasjersetet) og kjøretøyet kjøres i en hastighet på over 20 km/t, blinker varsellampen. Etter en
kort tid vil LED-lampen stoppe å blinke, men den forblir tent.
Dersom et setebelte forblir ufestet, vil LED-lampen blinke igjen for en gitt tidsperiode.
Dersom førerens eller passasjerens setebelte ikke er festet etter at LED-lampen slås på, og
kjøretøyets hastighet overskrider 20 km/t, vil LED-lampen blinke igjen.
Passasjer klassifikasjonssystem: for at sensoren til passasjer kvalifikasjonssystemet skal
virke ordentlig, må dere ikke legge og sitte på ekstra seteputer på passasjersetet. Det kan da
hende at sensoren ikke virker ordentlig fordi den ekstra seteputen skaper sensor-interferens.
Varsellampe (oransje farge) på dashbordet
Varsellampe Hva de betyr
INDIKATORLAMPE FOR DEAKTIVERING AV PASSASJERKOLLISJONSPUTE
Lyset slås på når tenningen slås på for en driftskontroll, og slukker noen få sekunder etter eller
når motoren har blitt startet. Dersom lampen ikke slår seg på eller forblir tent, kontakt en
Abarth-forhandler.
64
KJENNE INSTRUMENTPANELET
