2017.75 OPEL INSIGNIA BREAK Instruktionsbok

Bilvård247
5.Ta bort och ersätt blinkerslampan.
6. Fäst lampsockeln på lamp‐ enheten.
7. Fäst lampenheten i bilens kaross och dra åt låsmuttrarna inifrån
lastrummet. Sätt dit kåpan.
Lampenhet i bakluckan
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den. Var
försiktig så att kabelkanalen förblir
i läge.

248Bilvård4.Vrid lamphållaren moturs och ta ut
den ur lampenheten.
Dimbakljus ( 1)
Backljus ( 2)
5. Ta ut lampan ur lampsockeln och byt ut den.
Dimbakljus
Backljus
6. Sätt i lampsockeln i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruven från
insidan. Sätt dit kåpan.
Sports Tourer
Lampenheten i karossen
1. Öppna kåporna med en skruvmej‐
sel. Skruva loss och ta bort båda
skruvarna.

Bilvård249
2. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
3. Vrid blinkerslamphållaren moturs och ta ut den ur lampenheten.
4. Ta ut lampan ur blinkerslamp‐sockeln och byt ut den.
5. Fäst lampsockeln på lamp‐ enheten.
6. Fäst lampenheten i karossen och dra åt skruvarna. Stäng kåporna.
Lampenhet i bakluckan
1.Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.

250Bilvård
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Var
försiktig så att kabelkanalen förblir
i läge.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
Dimbakljus ( 1)
Backljus ( 2)
5. Ta ut lampan ur lampsockeln och byt ut den.
Dimbakljus
Backljus
6. Sätt i lampsockeln i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruven från
insidan. Sätt dit kåpan.

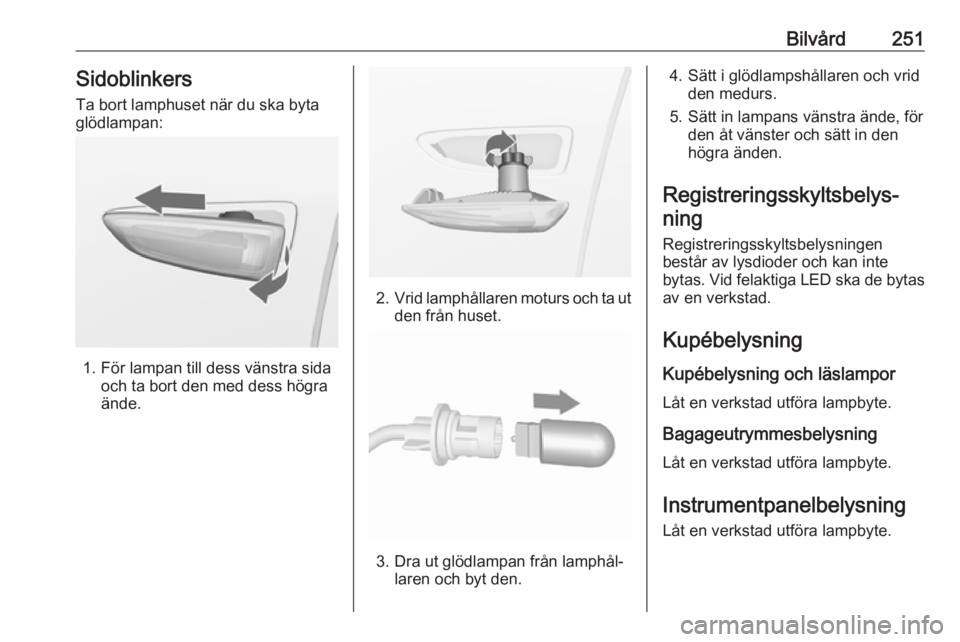

Bilvård251SidoblinkersTa bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

252BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut säkringen.

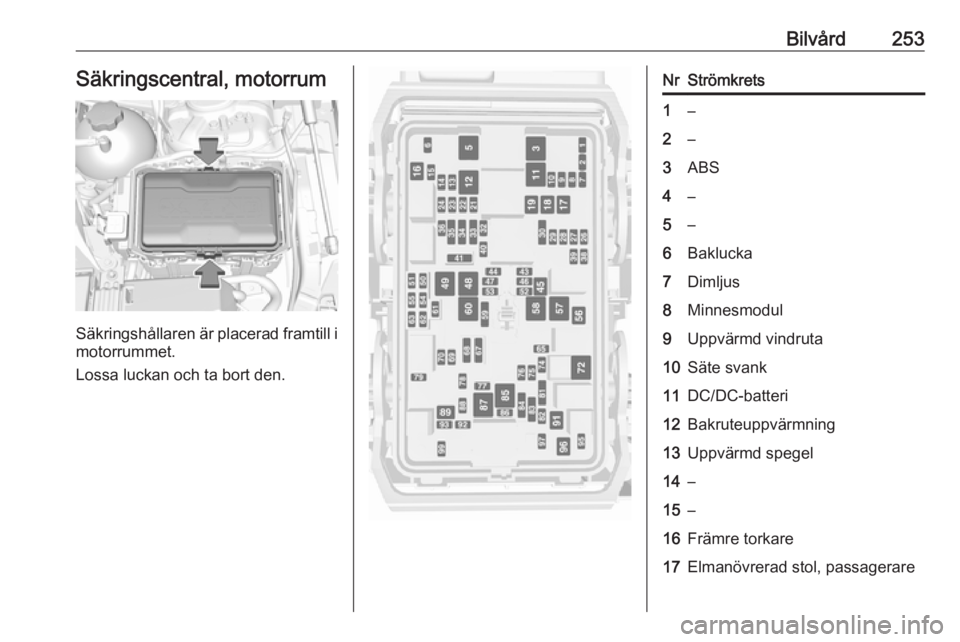

Bilvård253Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1–2–3ABS4–5–6Baklucka7Dimljus8Minnesmodul9Uppvärmd vindruta10Säte svank11DC/DC-batteri12Bakruteuppvärmning13Uppvärmd spegel14–15–16Främre torkare17Elmanövrerad stol, passagerare

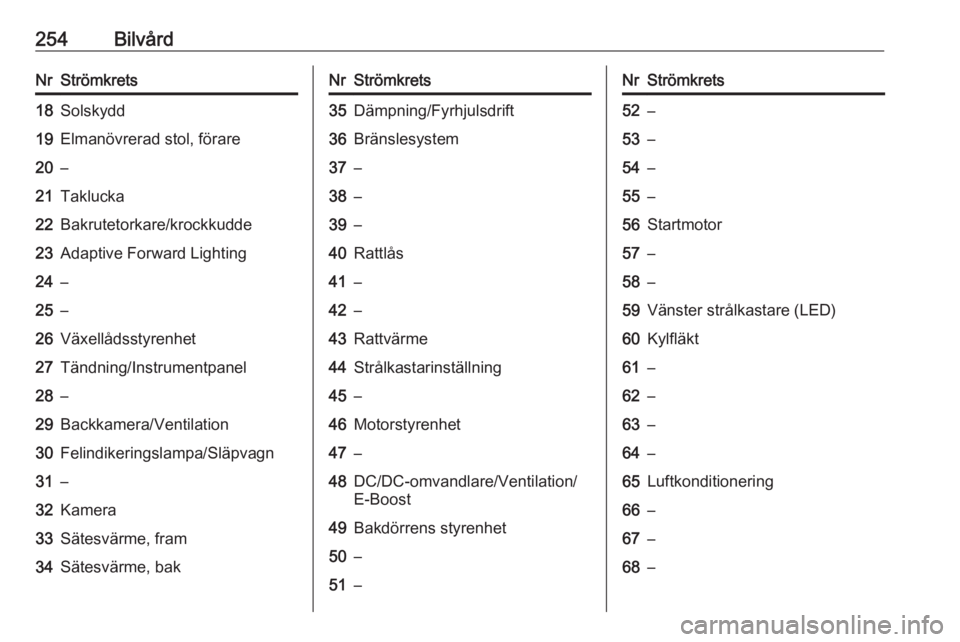

254BilvårdNrStrömkrets18Solskydd19Elmanövrerad stol, förare20–21Taklucka22Bakrutetorkare/krockkudde23Adaptive Forward Lighting24–25–26Växellådsstyrenhet27Tändning/Instrumentpanel28–29Backkamera/Ventilation30Felindikeringslampa/Släpvagn31–32Kamera33Sätesvärme, fram34Sätesvärme, bakNrStrömkrets35Dämpning/Fyrhjulsdrift36Bränslesystem37–38–39–40Rattlås41–42–43Rattvärme44Strålkastarinställning45–46Motorstyrenhet47–48DC/DC-omvandlare/Ventilation/
E-Boost49Bakdörrens styrenhet50–51–NrStrömkrets52–53–54–55–56Startmotor57–58–59Vänster strålkastare (LED)60Kylfläkt61–62–63–64–65Luftkonditionering66–67–68–
