2017.75 OPEL INSIGNIA BREAK Instruktionsbok

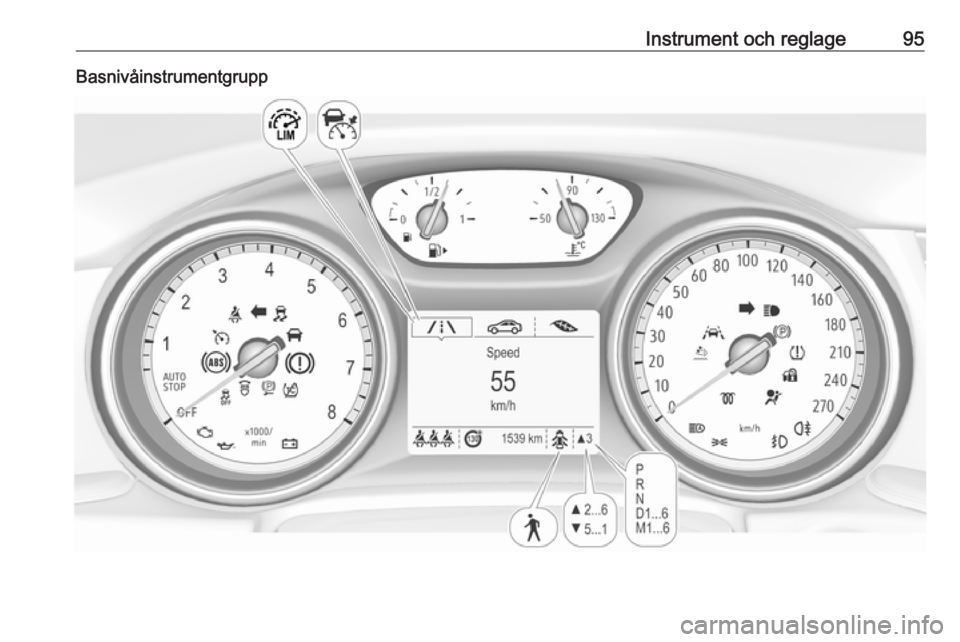

Instrument och reglage95Basnivåinstrumentgrupp

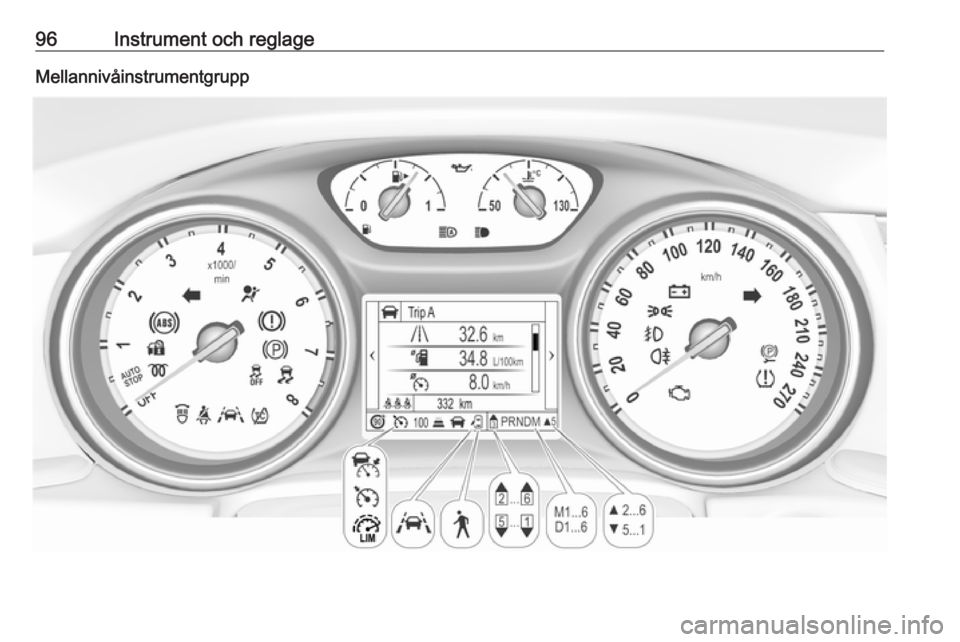

96Instrument och reglageMellannivåinstrumentgrupp

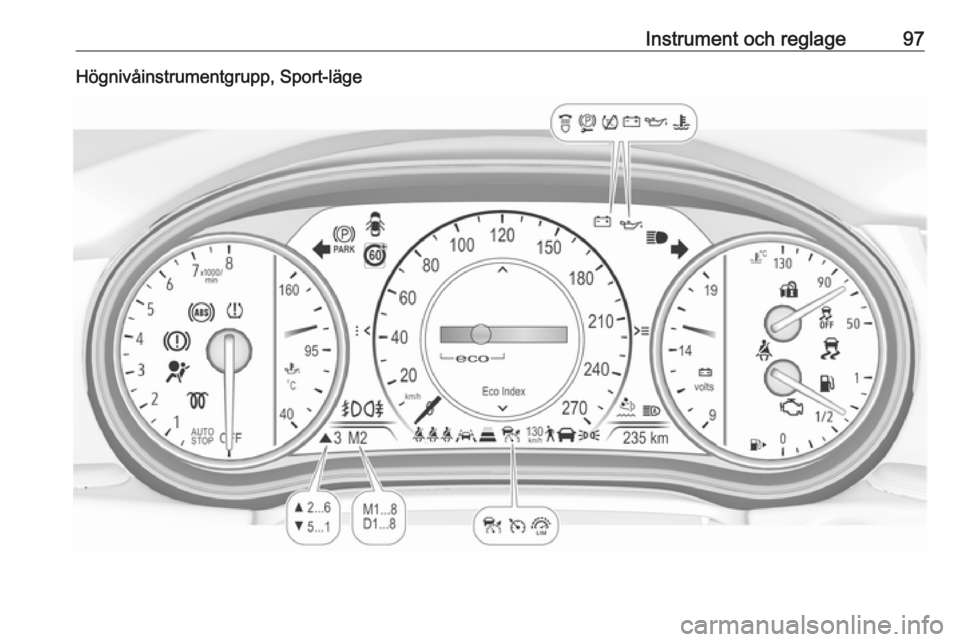

Instrument och reglage97Högnivåinstrumentgrupp, Sport-läge

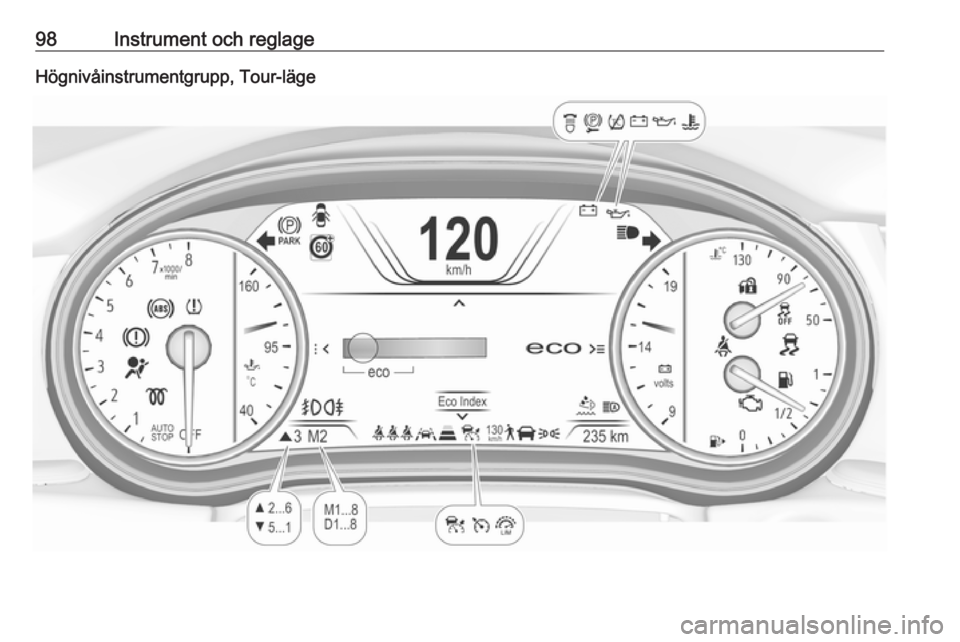

98Instrument och reglageHögnivåinstrumentgrupp, Tour-läge

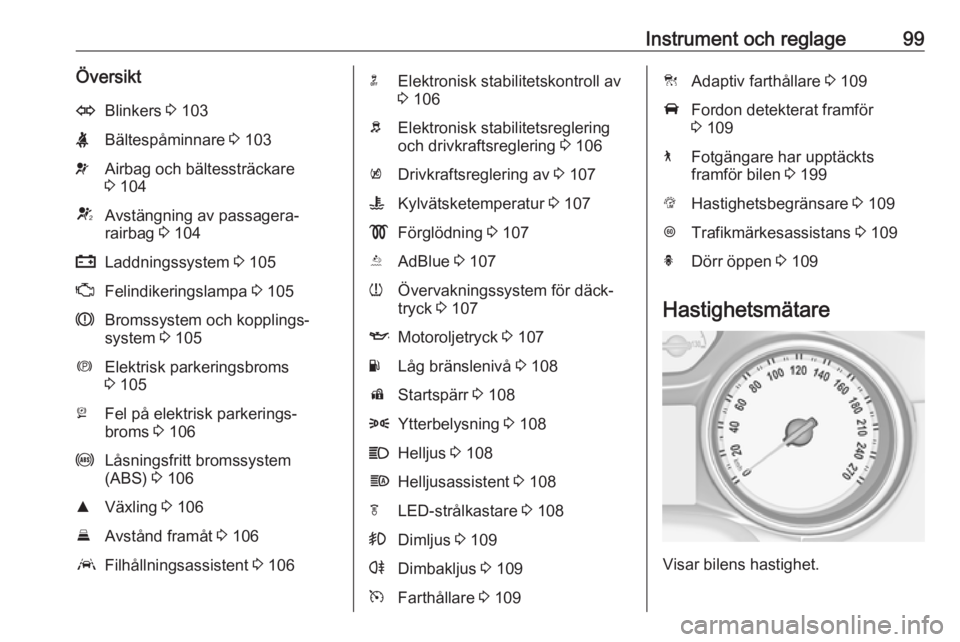

Instrument och reglage99ÖversiktOBlinkers 3 103XBältespåminnare 3 103vAirbag och bältessträckare
3 104VAvstängning av passagera‐
rairbag 3 104pLaddningssystem 3 105ZFelindikeringslampa 3 105RBromssystem och kopplings‐
system 3 105mElektrisk parkeringsbroms
3 105jFel på elektrisk parkerings‐
broms 3 106uLåsningsfritt bromssystem
(ABS) 3 106RVäxling 3 106EAvstånd framåt 3 106aFilhållningsassistent 3 106nElektronisk stabilitetskontroll av
3 106bElektronisk stabilitetsreglering
och drivkraftsreglering 3 106kDrivkraftsreglering av 3 107WKylvätsketemperatur 3 107!Förglödning 3 107YAdBlue 3 107wÖvervakningssystem för däck‐
tryck 3 107IMotoroljetryck 3 107YLåg bränslenivå 3 108dStartspärr 3 1088Ytterbelysning 3 108CHelljus 3 108fHelljusassistent 3 108fLED-strålkastare 3 108>Dimljus 3 109rDimbakljus 3 109mFarthållare 3 109CAdaptiv farthållare 3 109AFordon detekterat framför
3 1097Fotgängare har upptäckts
framför bilen 3 199LHastighetsbegränsare 3 109LTrafikmärkesassistans 3 109hDörr öppen 3 109
Hastighetsmätare
Visar bilens hastighet.

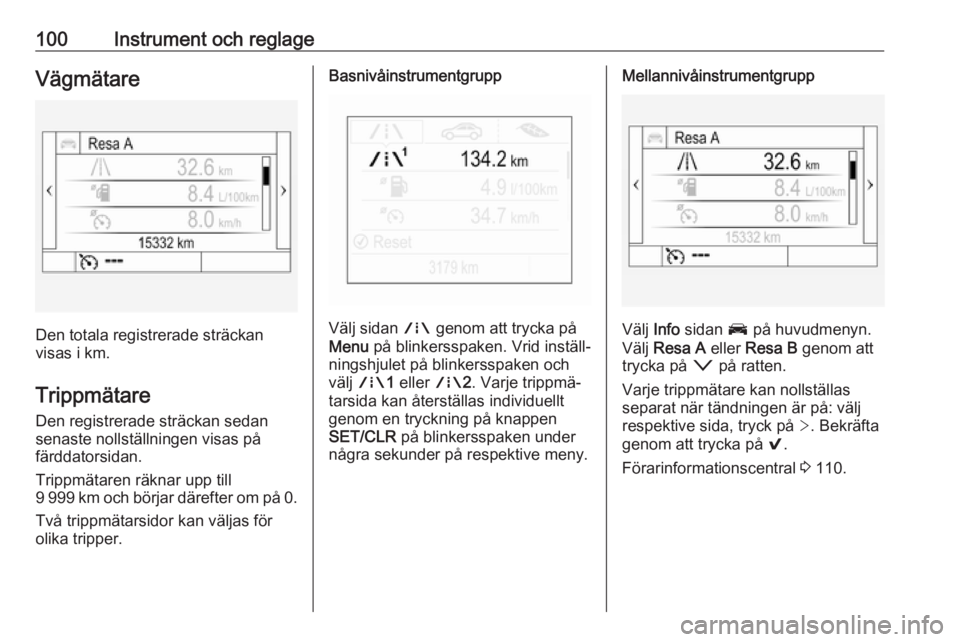

100Instrument och reglageVägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan
senaste nollställningen visas på
färddatorsidan.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Två trippmätarsidor kan väljas för
olika tripper.
Basnivåinstrumentgrupp
Välj sidan ; genom att trycka på
Menu på blinkersspaken. Vrid inställ‐
ningshjulet på blinkersspaken och
välj ; 1 eller ;2. Varje trippmä‐
tarsida kan återställas individuellt
genom en tryckning på knappen
SET/CLR på blinkersspaken under
några sekunder på respektive meny.
Mellannivåinstrumentgrupp
Välj Info sidan J på huvudmenyn.
Välj Resa A eller Resa B genom att
trycka på o på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: välj
respektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Förarinformationscentral 3 110.

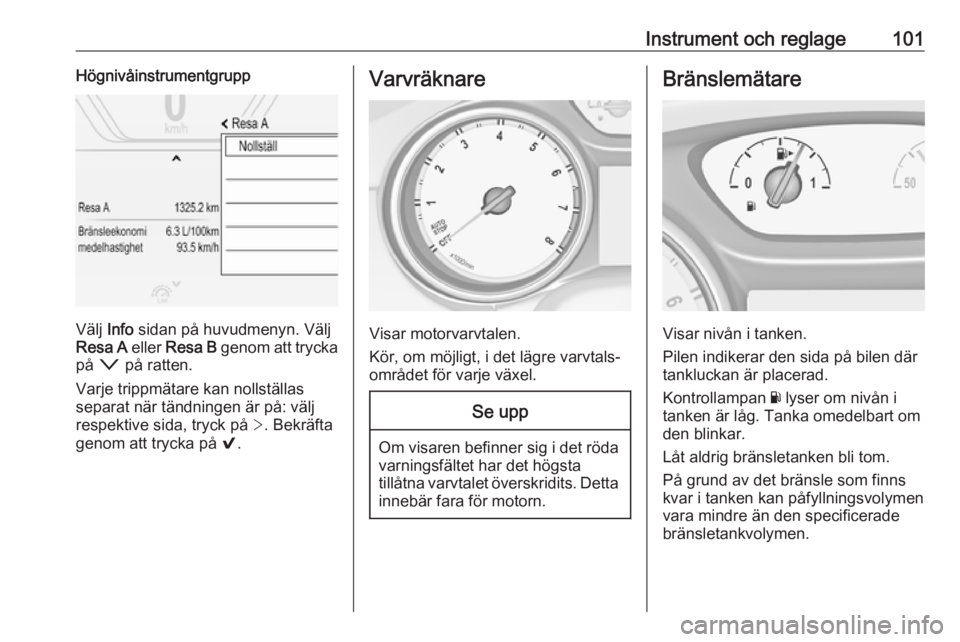

Instrument och reglage101Högnivåinstrumentgrupp
Välj Info sidan på huvudmenyn. Välj
Resa A eller Resa B genom att trycka
på o på ratten.
Varje trippmätare kan nollställas
separat när tändningen är på: välj
respektive sida, tryck på >. Bekräfta
genom att trycka på 9.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i tanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.

102Instrument och reglageTemperaturmätaremotorkylvätska
Visar kylvätsketemperaturen
50°:motorns drifttemper‐
atur har ännu inte
uppnåtts90° (det
mittre
området):normal drifttemperatur130°:temperaturen för hög
Observera!
Om motorns kylvätsketemperatur är för hög stannar du bilen och kör
motorn på tomgång. Fara för
motorn. Kontrollera kylvätskenivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐ landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 110.
På basnivådisplayen väljer du ?
genom att trycka på MENU på
blinkersspaken. Vrid inställnings‐
ratten för att välja sidan Återstående
oljelivslängd .
