Auton hoito247
Renkaankorjaussarja sijaitsee tava‐
ratilassa vasemmalla puolella kannen
takana.
1. Ota renkaankorjaussarja loke‐ rosta.
2. Poista kompressori.3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5.Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan
lähelle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.

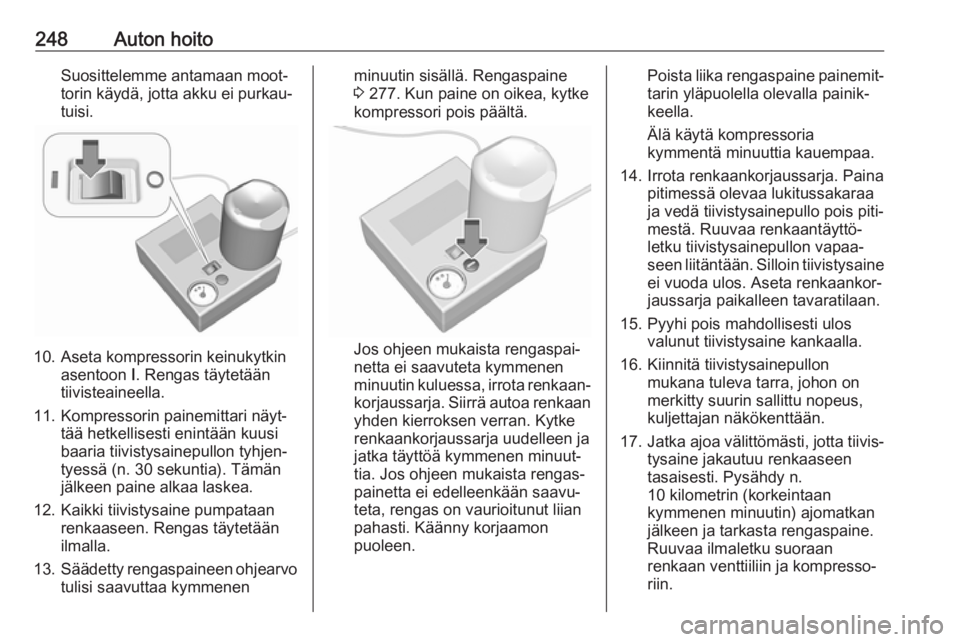

248Auton hoitoSuosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään
tiivisteaineella.
11. Kompressorin painemittari näyt‐ tää hetkellisesti enintään kuusi
baaria tiivistysainepullon tyhjen‐
tyessä (n. 30 sekuntia). Tämän
jälkeen paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.
13. Säädetty rengaspaineen ohjearvo
tulisi saavuttaa kymmenen
minuutin sisällä. Rengaspaine
3 277. Kun paine on oikea, kytke
kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta kymmenen
minuutin kuluessa, irrota renkaan‐ korjaussarja. Siirrä autoa renkaan
yhden kierroksen verran. Kytke
renkaankorjaussarja uudelleen ja
jatka täyttöä kymmenen minuut‐
tia. Jos ohjeen mukaista rengas‐
painetta ei edelleenkään saavu‐
teta, rengas on vaurioitunut liian
pahasti. Käänny korjaamon
puoleen.
Poista liika rengaspaine painemit‐
tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria kymmentä minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n.
10 kilometrin (korkeintaan
kymmenen minuutin) ajomatkan
jälkeen ja tarkasta rengaspaine.
Ruuvaa ilmaletku suoraan
renkaan venttiiliin ja kompresso‐
riin.

Auton hoito249
Jos rengaspaine on yli 1,3 baaria,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut alle
1,3 bariin, autoa ei saa enää käyt‐ tää. Käänny korjaamon puoleen.
18. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu seitsemän baarin kohdalla.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C lämpöti‐
lasta lähtien.
Mukana toimitettujen sovittimien
avulla voidaan täyttää muita esineitä
ilmalla, esim. jalkapalloja, ilmapat‐
joja, täytettäviä kumiveneitä jne.
Sovittimet sijaitsevat kompressorin
alapuolella. Poista ne ruuvaamalla
kompressorin ilmaletku paikalleen ja
poistamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 246.Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai
siirrä valintavipu asentoon P.
● Ota varapyörä esiin 3 252.
● Vaihda aina vain yksi pyörä kerrallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Pehmeällä alustalla aseta nostu‐ rin alle tukeva aluskappale (enint.
1 cm paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.
● Älä ryömi nosturin varassa olevan auton alle.

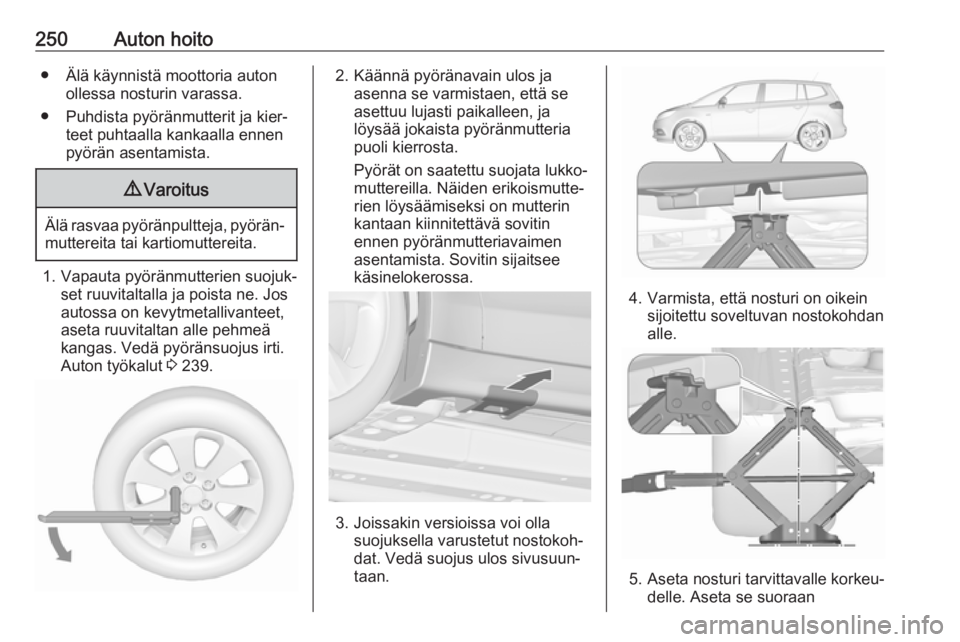

250Auton hoito● Älä käynnistä moottoria autonollessa nosturin varassa.
● Puhdista pyöränmutterit ja kier‐ teet puhtaalla kankaalla ennen
pyörän asentamista.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Vapauta pyöränmutterien suojuk‐
set ruuvitaltalla ja poista ne. Jos
autossa on kevytmetallivanteet,
aseta ruuvitaltan alle pehmeä
kangas. Vedä pyöränsuojus irti.
Auton työkalut 3 239.
2. Käännä pyöränavain ulos ja
asenna se varmistaen, että se
asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐
rien löysäämiseksi on mutterin
kantaan kiinnitettävä sovitin
ennen pyöränmutteriavaimen
asentamista. Sovitin sijaitsee
käsinelokerossa.
3. Joissakin versioissa voi olla suojuksella varustetut nostokoh‐
dat. Vedä suojus ulos sivusuun‐
taan.
4. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan
alle.
5. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan

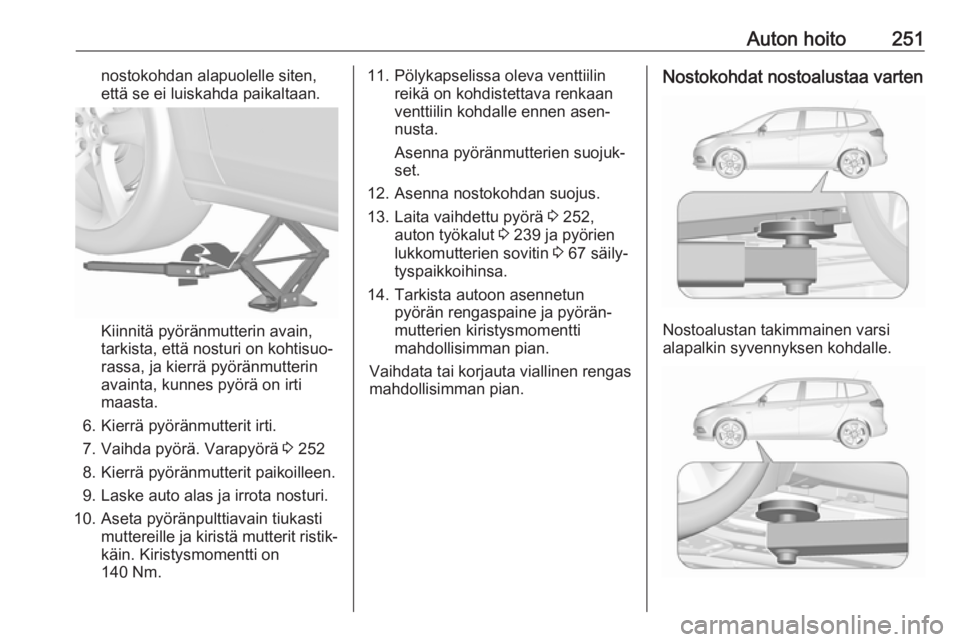

Auton hoito251nostokohdan alapuolelle siten,
että se ei luiskahda paikaltaan.
Kiinnitä pyöränmutterin avain,
tarkista, että nosturi on kohtisuo‐
rassa, ja kierrä pyöränmutterin
avainta, kunnes pyörä on irti
maasta.
6. Kierrä pyöränmutterit irti.
7. Vaihda pyörä. Varapyörä 3 252
8. Kierrä pyöränmutterit paikoilleen. 9. Laske auto alas ja irrota nosturi.
10. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristik‐käin. Kiristysmomentti on
140 Nm.
11. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
12. Asenna nostokohdan suojus. 13. Laita vaihdettu pyörä 3 252,
auton työkalut 3 239 ja pyörien
lukkomutterien sovitin 3 67 säily‐
tyspaikkoihinsa.
14. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
mutterien kiristysmomentti
mahdollisimman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.Nostokohdat nostoalustaa varten
Nostoalustan takimmainen varsi
alapalkin syvennyksen kohdalle.

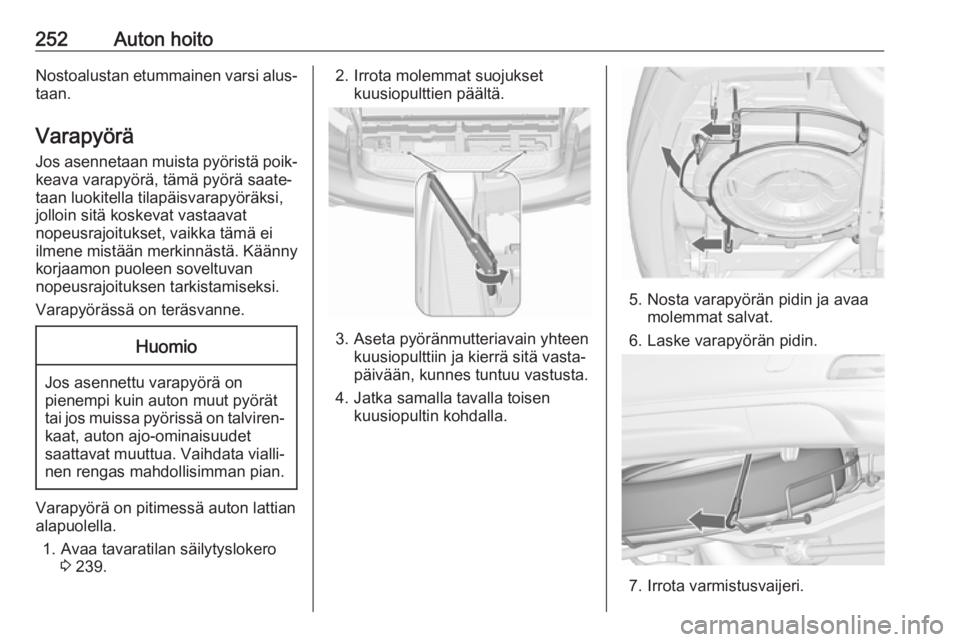

252Auton hoitoNostoalustan etummainen varsi alus‐
taan.
Varapyörä
Jos asennetaan muista pyöristä poik‐ keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat
nopeusrajoitukset, vaikka tämä ei
ilmene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan
nopeusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Varapyörä on pitimessä auton lattian
alapuolella.
1. Avaa tavaratilan säilytyslokero 3 239.
2. Irrota molemmat suojukset
kuusiopulttien päältä.
3. Aseta pyöränmutteriavain yhteenkuusiopulttiin ja kierrä sitä vasta‐
päivään, kunnes tuntuu vastusta.
4. Jatka samalla tavalla toisen kuusiopultin kohdalla.
5. Nosta varapyörän pidin ja avaamolemmat salvat.
6. Laske varapyörän pidin.
7. Irrota varmistusvaijeri.

Auton hoito253
8.Laske varapyörä täysin alas ja ota
se pois.
9. Vaihda pyörä. Vaurioitunut pyörä on kiinnitettävätavaratilaan, katso alla.
10. Nosta tyhjää varapyörän pidintä ja
kiinnitä varmistusvaijeri.
11. Nosta varapyörän pidintä lisää ja lukitse molemmat salvat. Salpo‐
jen avoimet puolet on kohdistet‐
tava ajosuuntaan.
12. Sulje varapyörän pidin kiertämällä
kumpaakin kuusiopulttia myötä‐
päivään pyöränmutteriavaimella.
13. Asenna suojukset kummankin kuusiopultin päälle.
14. Säilytä pyöränmutteriavain janosturi säilytystilassa takaluukun
edessä.
15. Sulje tavaratilan säilytyslokeron peite.
Asettaessasi varapyörää varapyörän pitimeen varmista, että pyörä on
asetettu siten, että venttiili on syven‐
nyksen yläpuolella.
Vaurioituneen täysikokoisen
pyörän säilyttäminen
tavaratilassa
Varapyörän pidintä ei ole suunniteltu
muun kokoisille pyörille kuin varapyö‐
rälle.
Vaurioitunutta varapyörää leveämpi pyörä täytyy säilyttää tavaratilassa ja
kiinnittää hihnalla. Auton työkalut
3 239.
Kolmannen istuinrivin istuimet tulee taittaa alas 3 80.
1. Sijoita pyörä lähelle tavaratilan vasenta sivuseinää.
2. Kiinnitä hihnan silmukalla varus‐
tettu pää vasemman puolen
etukiinnityslenkkiin.
3. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
kiinnityslenkkiin.

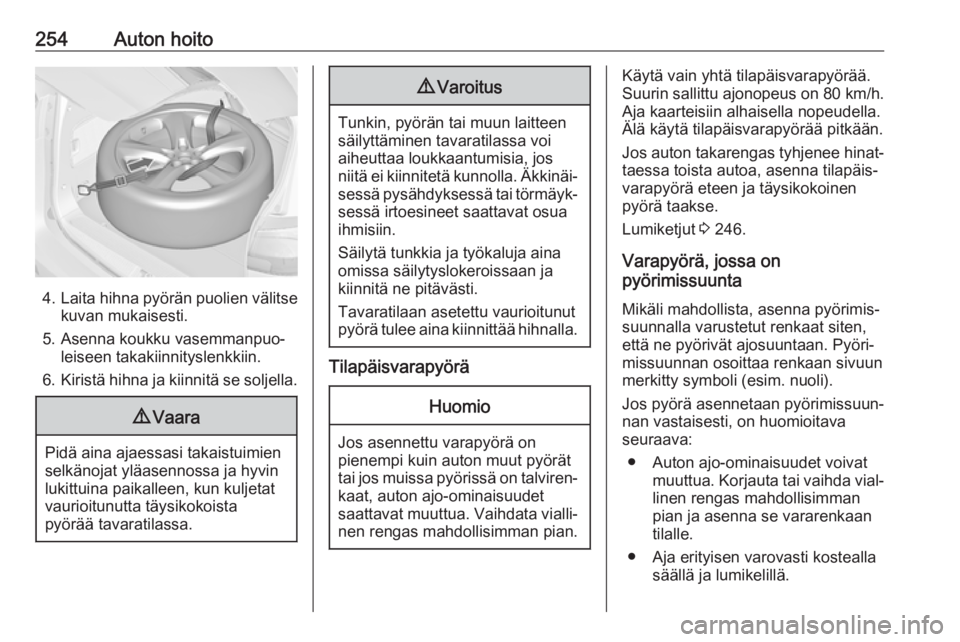

254Auton hoito
4.Laita hihna pyörän puolien välitse
kuvan mukaisesti.
5. Asenna koukku vasemmanpuo‐ leiseen takakiinnityslenkkiin.
6. Kiristä hihna ja kiinnitä se soljella.
9 Vaara
Pidä aina ajaessasi takaistuimien
selkänojat yläasennossa ja hyvin
lukittuina paikalleen, kun kuljetat
vaurioitunutta täysikokoista
pyörää tavaratilassa.
9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi
aiheuttaa loukkaantumisia, jos
niitä ei kiinnitetä kunnolla. Äkkinäi‐ sessä pysähdyksessä tai törmäyk‐
sessä irtoesineet saattavat osua
ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.
Tilapäisvarapyörä
Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 246.
Varapyörä, jossa on
pyörimissuunta
Mikäli mahdollista, asenna pyörimis‐suunnalla varustetut renkaat siten,että ne pyörivät ajosuuntaan. Pyöri‐
missuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava
seuraava:
● Auton ajo-ominaisuudet voivat muuttua. Korjauta tai vaihda vial‐
linen rengas mahdollisimman
pian ja asenna se vararenkaan
tilalle.
● Aja erityisen varovasti kostealla säällä ja lumikelillä.
