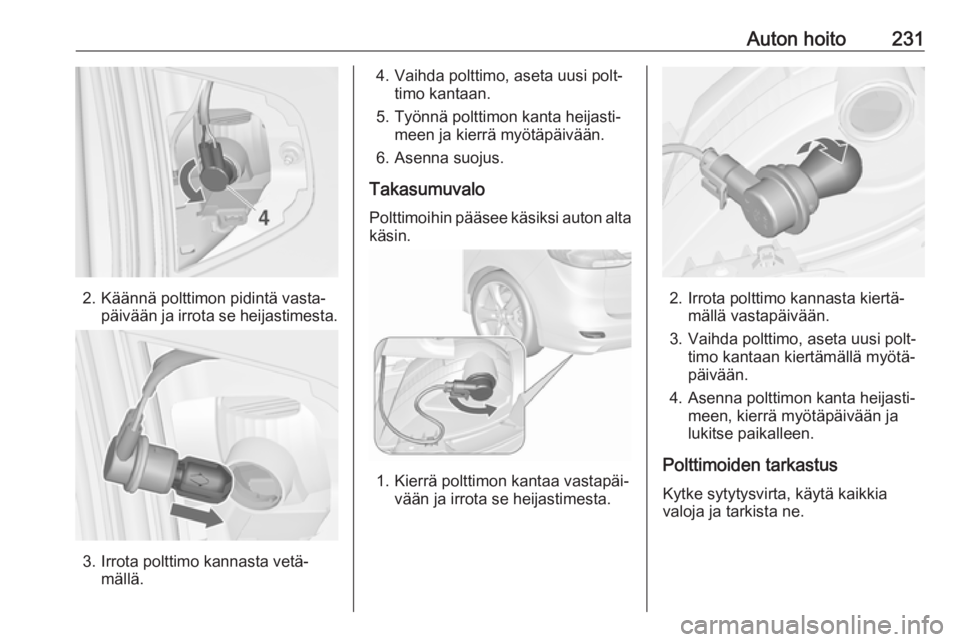

Auton hoito231
2. Käännä polttimon pidintä vasta‐päivään ja irrota se heijastimesta.
3. Irrota polttimo kannasta vetä‐mällä.
4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus.
Takasumuvalo Polttimoihin pääsee käsiksi auton alta
käsin.
1. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja
lukitse paikalleen.
Polttimoiden tarkastus
Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.

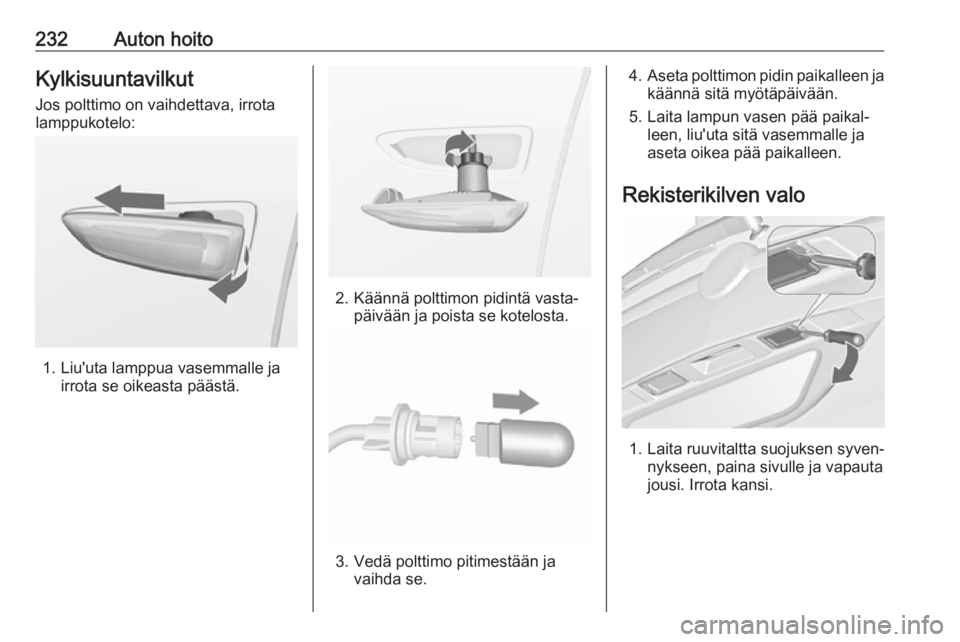

232Auton hoitoKylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.

Auton hoito233
2. Irrota polttimo kannasta vetä‐mällä.
3. Vaihda polttimo ja aseta se kantaan.
4. Paina kansi koteloon.
Sisävalot Sisävalot, lukuvalot
Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa autoissa sisätilassa säilytysloke‐ron takana tai oikealla ajettavissa autoissa käsinelokeron takana
● tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.

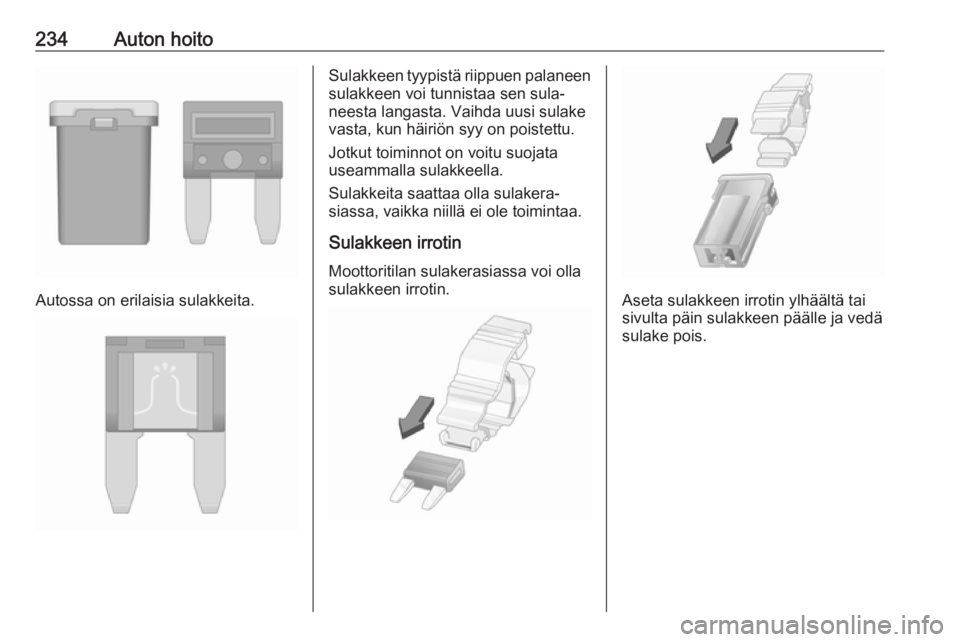

234Auton hoito
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneensulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

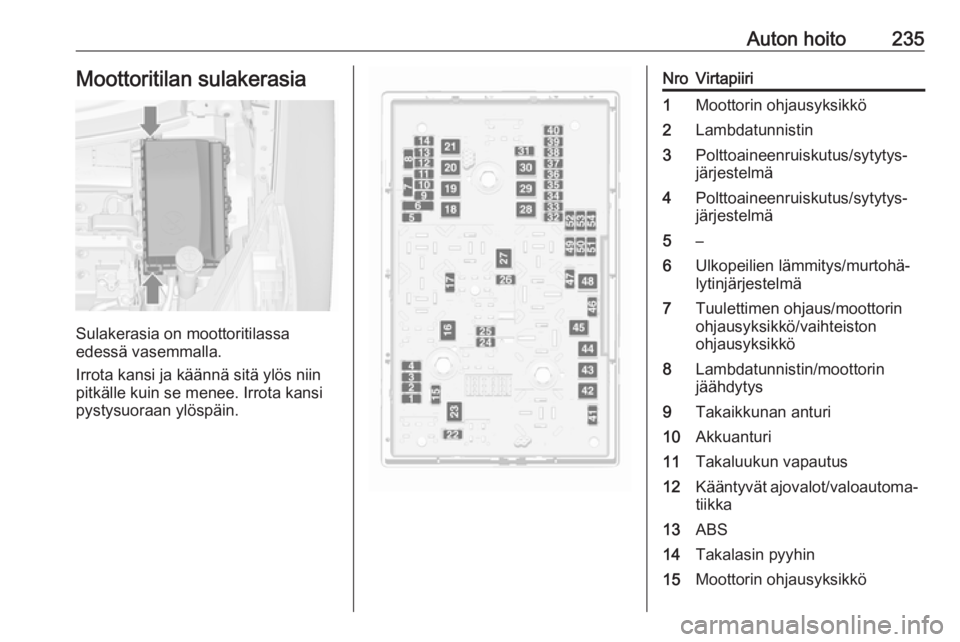

Auton hoito235Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.
NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus/sytytys‐
järjestelmä4Polttoaineenruiskutus/sytytys‐
järjestelmä5–6Ulkopeilien lämmitys/murtohä‐
lytinjärjestelmä7Tuulettimen ohjaus/moottorin
ohjausyksikkö/vaihteiston
ohjausyksikkö8Lambdatunnistin/moottorin
jäähdytys9Takaikkunan anturi10Akkuanturi11Takaluukun vapautus12Kääntyvät ajovalot/valoautoma‐ tiikka13ABS14Takalasin pyyhin15Moottorin ohjausyksikkö

236Auton hoitoNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus22Vasen kaukovalo (halogeeni)23–24Oikea ajovalo (LED)25Vasen ajovalo (LED)26Etusumuvalot27Dieselpolttoaineen lämmitin28Stop-start-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐ tiikkaNroVirtapiiri34Pakokaasujen kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskusohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottoriNroVirtapiiri53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriöitä.
Kojelaudan sulakerasia

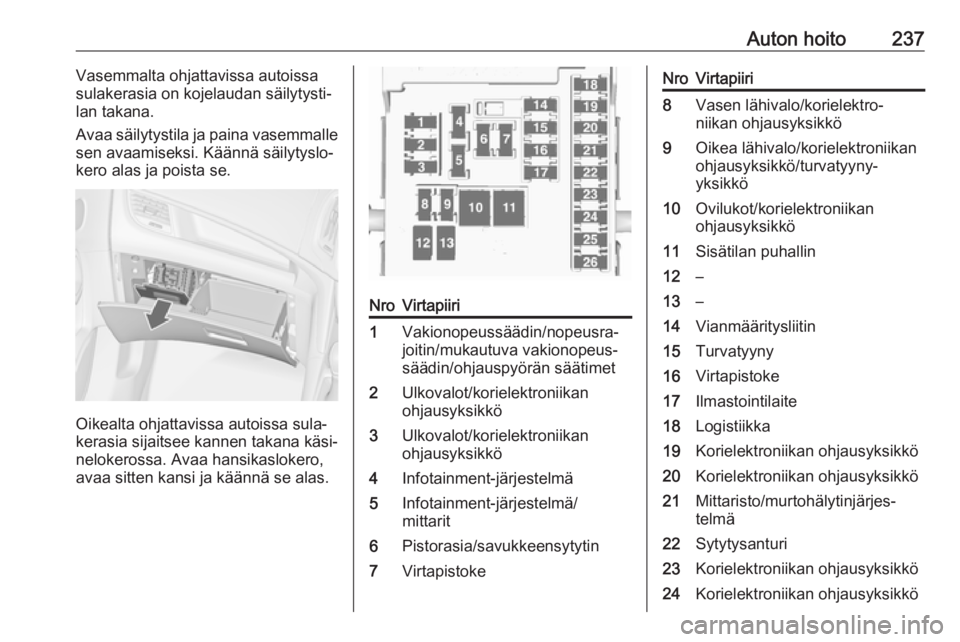

Auton hoito237Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Vakionopeussäädin/nopeusra‐
joitin/mukautuva vakionopeus‐
säädin/ohjauspyörän säätimet2Ulkovalot/korielektroniikan
ohjausyksikkö3Ulkovalot/korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä/
mittarit6Pistorasia/savukkeensytytin7VirtapistokeNroVirtapiiri8Vasen lähivalo/korielektro‐
niikan ohjausyksikkö9Oikea lähivalo/korielektroniikan
ohjausyksikkö/turvatyyny-
yksikkö10Ovilukot/korielektroniikan
ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo/murtohälytinjärjes‐
telmä22Sytytysanturi23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö

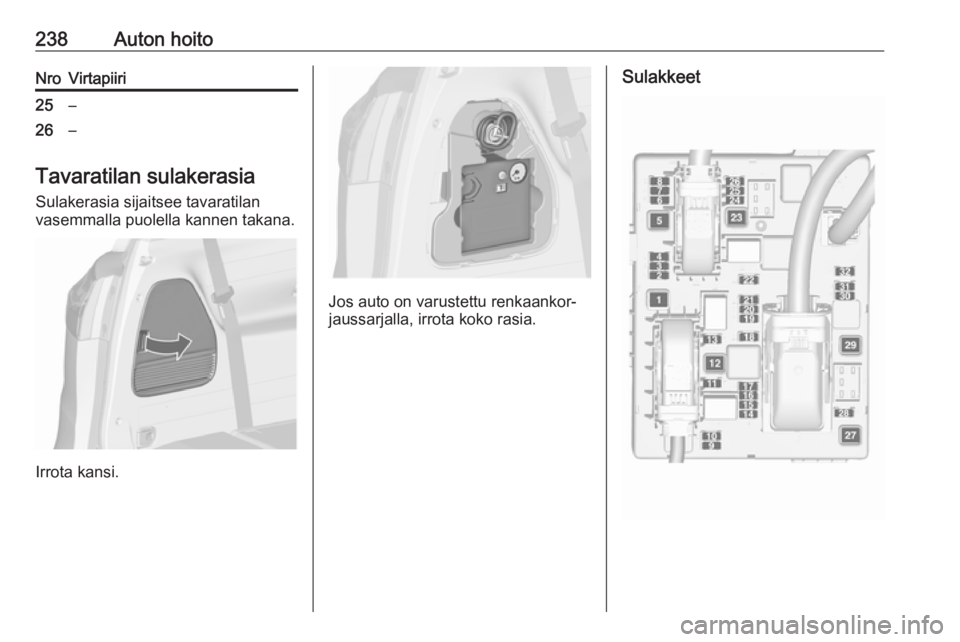

238Auton hoitoNroVirtapiiri25–26–
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan
vasemmalla puolella kannen takana.
Irrota kansi.
Jos auto on varustettu renkaankor‐
jaussarjalla, irrota koko rasia.
Sulakkeet
