2017.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

Säilytys95Lastaustietoa
● Raskaat esineet tulee asettaatavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta
raskaat esineet pinon alimmai‐
siksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 89.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä kuljeta mitään esineitä tava‐ ratilan suojan äläkä kojelaudan
päällä.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 265) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
75 kg autoissa ilman kattokaiteita
ja 100 kg kattokaiteilla varuste‐
tuissa autoissa. Kattokuorma
muodostuu kattotelineen ja kuor‐ man yhteenlasketusta painosta.

96Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 97
Ohjauspyörän säätö ..................97
Ohjauspyörän kauko-ohjaus .....97
Lämmitettävä ohjauspyörä ........97
Äänitorvi .................................... 98
Tuulilasin pyyhin-/pesulaite .......98
Takalasin pyyhin/pesulaite ........99
Ulkolämpötila ........................... 100
Kello ........................................ 100
Virtapistokkeet ......................... 102
Savukkeensytytin ....................103
Tuhkakupit ............................... 103
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................. 103
Mittaristo .................................. 103
Nopeusmittari .......................... 103
Matkamittari ............................. 104
Osamatkamittari ......................104
Kierroslukumittari .....................104
Polttoainemittari .......................105
Polttoaineen valintapainike ......105
Moottorin jäähdytysnesteen lämpömittari ............................ 106
Huoltonäyttö ............................ 107Merkkivalot.............................. 107
Suuntavilkku ............................ 110
Turvavyömuistutin ...................111
Turvatyynyt ja turvavyönkiristimet .................. 111
Turvatyynyn poistaminen käytöstä .................................. 112
Latausjärjestelmä ....................112
Toimintavian merkkivalo ..........112
Jarru- ja kytkinjärjestelmä ........112
Polkimen käyttö .......................113
Sähkötoiminen seisontajarru ...113
Sähkötoimisen seisontajarrun vika ......................................... 113
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 113
Vaihteensiirto ........................... 114
Ohjaustehostin ........................ 114
Etäisyyden osoitus edessä olevaan kohteeseen ...............114
Kaistavahti ............................... 114
Elektroninen ajonvakautusjär‐ jestelmä pois päältä ...............114
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............114
Luistonestojärjestelmä pois päältä ...................................... 114
Hehkutus ................................. 115
Dieselhiukkassuodatin .............115AdBlue..................................... 115
Rengaspaineiden valvontajärjestelmä ................. 115
Moottorin öljynpaine ................115
Polttoaine vähissä ...................116
Ajonestin .................................. 116
Ulkovalot .................................. 116
Kaukovalot ............................... 116
Kaukovaloapu .......................... 116
LED-ajovalot ............................ 116
Sumuvalot ............................... 116
Takasumuvalo ......................... 116
Vakionopeussäädin .................116
Mukautuva vakionopeussäädin ................117
Auto havaittu edessä ...............117
Nopeusrajoitin ......................... 117
Liikennemerkkien tunnistus .....117
Ovi auki ................................... 117
Tietonäytöt ................................. 118
Kuljettajan tietokeskus .............118
Infonäyttö ................................. 122
Auton viestit ............................... 124
Varoitusäänet .......................... 124
Pariston jännite ........................124
Auton räätälöinti .........................125
Telematiikan huolto ...................128
OnStar ..................................... 128

Mittarit ja käyttölaitteet97Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Infotainment-järjestelmää, joitakin
kuljettajan apujärjestelmiä ja kytket‐
tyä matkapuhelinta voidaan käyttää
ohjauspyörän säätimillä.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Kuljettajan apujärjestelmät 3 175.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

98Mittarit ja käyttölaitteetOhjauspyörän suositeltavat tarttuma‐
kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 156.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:taukopyyhintä tai automaatti‐
nen pyyhintä sadetunnisti‐
mellaOFF:pois päältä
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐
päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Säädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäin

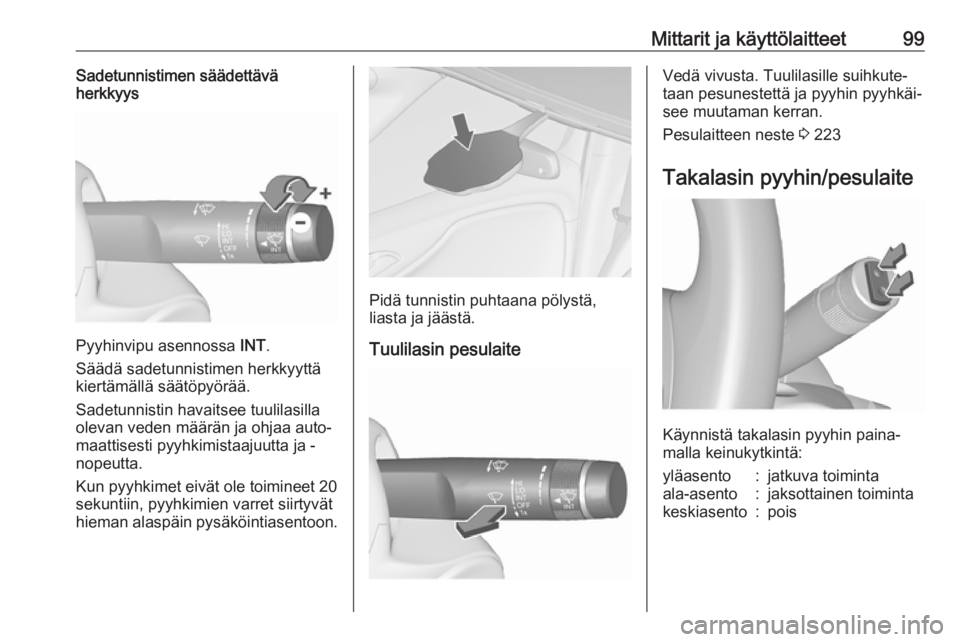

Mittarit ja käyttölaitteet99Sadetunnistimen säädettävä
herkkyys
Pyyhinvipu asennossa INT.
Säädä sadetunnistimen herkkyyttä
kiertämällä säätöpyörää.
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti pyyhkimistaajuutta ja -
nopeutta.
Kun pyyhkimet eivät ole toimineet 20
sekuntiin, pyyhkimien varret siirtyvät
hieman alaspäin pysäköintiasentoon.
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 223
Takalasin pyyhin/pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois

100Mittarit ja käyttölaitteet
Paina vipua. Takalasille suihkutetaanpesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä käytä tätä toimintoa takalasin
ollessa jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa.
Auton räätälöinti 3 125.
Takalasin pesulaite poistetaan
käytöstä, kun neste on liian vähissä.
Ulkolämpötila
Kuvassa näkyy R 4.0 IntelliLink -
näyttö.
Kuvassa näkyy Navi 950 -näyttö.
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Jos ulkolämpötila laskee 3 °C:een,
kuljettajan tietokeskuksessa näkyy
varoitusviesti.
9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.

Mittarit ja käyttölaitteet101Auton kokoonpanosta riippuen● R 4.0 IntelliLink-näyttö tai
● Navi 950 -näyttö
on saatavana.
R 4.0 IntelliLink
Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .
Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.
Aseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän
asetuksia varten.
Kosketa + ja - asetusten säätämi‐
seksi.Navi 950
Paina HOME , valitse Asetukset ja
sitten Kellonaika ja päivämäärä .
Automaattinen ajan säätö
Järjestelmä vastaanottaa jatkuvasti
aika- ja päivämäärätietoja.
Jos haluat aika- ja päivämääräase‐
tuksen päivittyvän automaattisesti,
aktivoi RDS-kellon synkronointi .
Jos haluat asettaa ajan ja päivämää‐
rän manuaalisesti, poista kohdan
RDS-kellon synkronointi aktivointi.
Aseta aika
Säätääksesi aika-asetukset valitse
Aseta aika .

102Mittarit ja käyttölaitteet
Säädä asetukset halutuiksi.
Set date (Aseta päivämäärä)
Säätääksesi päivämääräasetukset valitse Aseta päiväys . Säädä asetuk‐
set halutuiksi.
Ajan näyttömuoto
Valitse Aseta aikaformaatti halutun
aikaformaatin asettamista varten.
Näyttöön avautuu alavalikko. Ota
käyttöön 12 tuntia tai 24 tuntia .
Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa. Käännä kansi alaspäin.
Lisää 12 voltin pistorasioita on taka‐ konsolissa
ja tavaratilan vasemmassa sivusei‐
nässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
