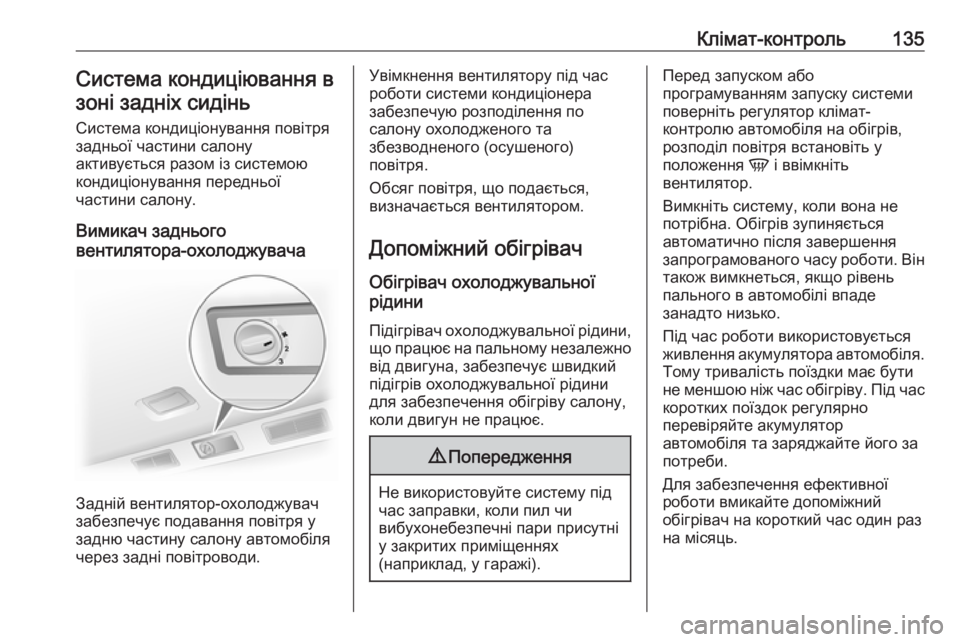

Клімат-контроль135Система кондиціювання взоні задніх сидінь
Система кондиціонування повітря
задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Вимикач заднього
вентилятора-охолоджувача
Задній вентилятор-охолоджувач
забезпечує подавання повітря у
задню частину салону автомобіля
через задні повітроводи.
Увімкнення вентилятору під час
роботи системи кондиціонера
забезпечую розподілення по
салону охолодженого та
збезводненого (осушеного)
повітря.
Обсяг повітря, що подається,
визначається вентилятором.
Допоміжний обігрівач
Обігрівач охолоджувальної
рідини
Підігрівач охолоджувальної рідини,
що працює на пальному незалежно від двигуна, забезпечує швидкий
підігрів охолоджувальної рідини для забезпечення обігріву салону,
коли двигун не працює.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском або
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів,
розподіл повітря встановіть у
положення V і ввімкніть
вентилятор.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
пального в автомобілі впаде
занадто низько.
Під час роботи використовується живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.

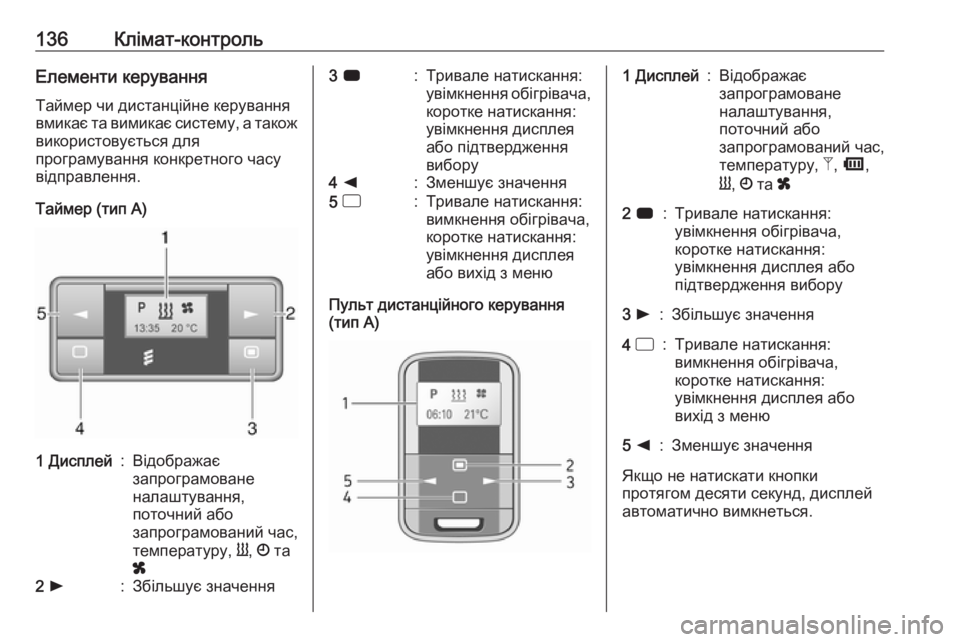

136Клімат-контрольЕлементи керуванняТаймер чи дистанційне керуваннявмикає та вимикає систему, а також використовується для
програмування конкретного часу відправлення.
Таймер (тип А)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Y, Ö та
x2 l:Збільшує значення3 7:Тривале натискання:
увімкнення обігрівача, коротке натискання:
увімкнення дисплея
або підтвердження
вибору4 k:Зменшує значення5 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея
або вихід з меню
Пульт дистанційного керування
(тип А)
1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y , Ö та x2 7:Тривале натискання:
увімкнення обігрівача,
коротке натискання:
увімкнення дисплея або
підтвердження вибору3 l:Збільшує значення4 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея або
вихід з меню5 k:Зменшує значення
Якщо не натискати кнопки
протягом десяти секунд, дисплей
автоматично вимкнеться.

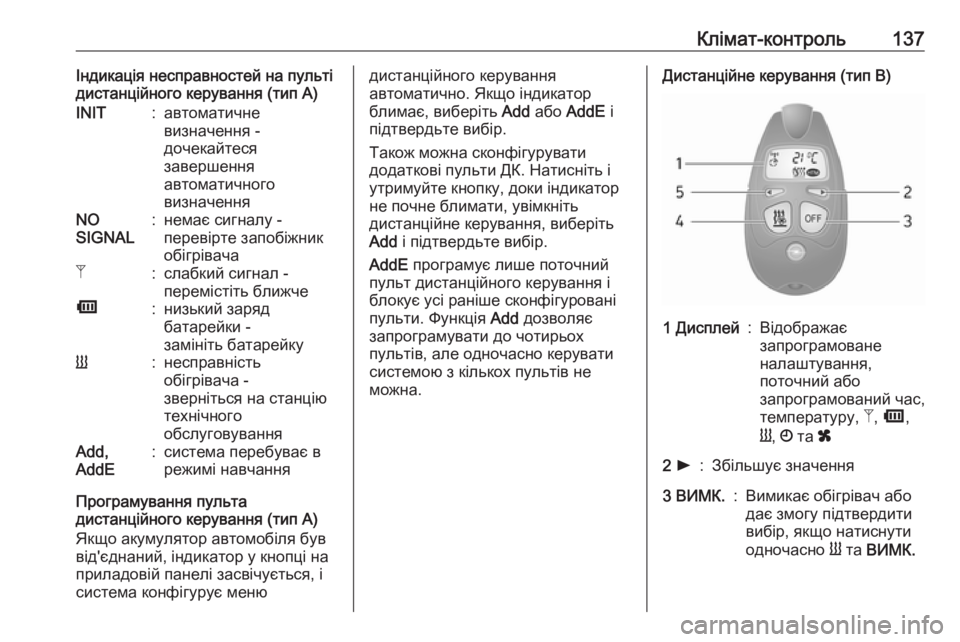

Клімат-контроль137Індикація несправностей на пульті
дистанційного керування (тип А)INIT:автоматичне
визначення -
дочекайтеся
завершення
автоматичного
визначенняNO
SIGNAL:немає сигналу -
перевірте запобіжник
обігрівачаZ:слабкий сигнал -
перемістіть ближчеÜ:низький заряд
батарейки -
замініть батарейкуY:несправність
обігрівача -
зверніться на станцію
технічного
обслуговуванняAdd,
AddE:система перебуває в
режимі навчання
Програмування пульта
дистанційного керування (тип А)
Якщо акумулятор автомобіля був
від'єднаний, індикатор у кнопці на
приладовій панелі засвічується, і
система конфігурує меню
дистанційного керування
автоматично. Якщо індикатор
блимає, виберіть Add або AddE і
підтвердьте вибір.
Також можна сконфігурувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне блимати, увімкніть
дистанційне керування, виберіть
Add і підтвердьте вибір.
AddE програмує лише поточний
пульт дистанційного керування і
блокує усі раніше сконфігуровані
пульти. Функція Add дозволяє
запрограмувати до чотирьох
пультів, але одночасно керувати
системою з кількох пультів не
можна.Дистанційне керування (тип B)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y , Ö та x2 l:Збільшує значення3 ВИМК.:Вимикає обігрівач або
дає змогу підтвердити
вибір, якщо натиснути
одночасно Y та ВИМК.

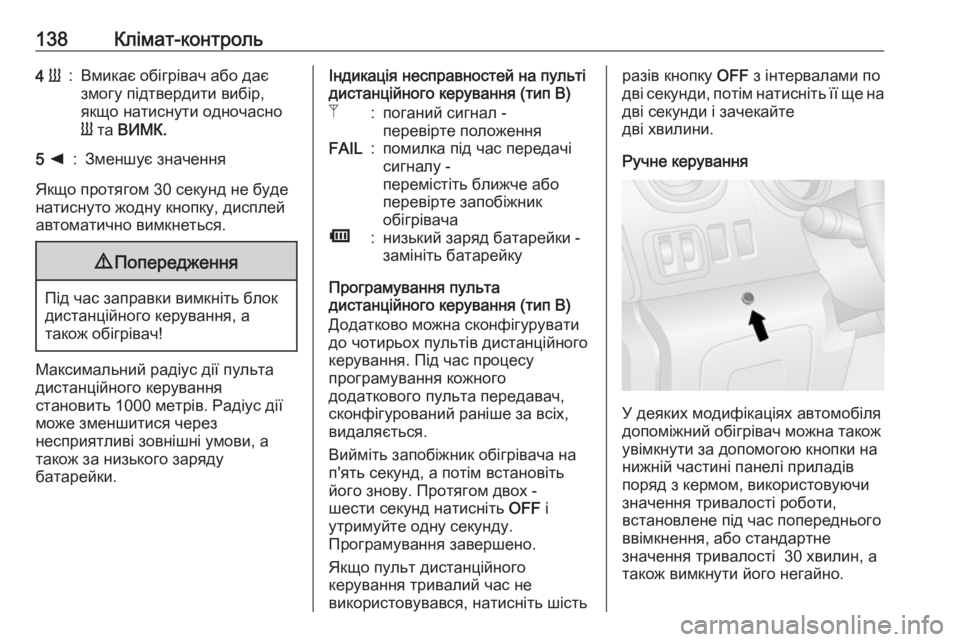

138Клімат-контроль4 Y:Вмикає обігрівач або дає
змогу підтвердити вибір,
якщо натиснути одночасно
Y та ВИМК.5 k:Зменшує значення
Якщо протягом 30 секунд не буде
натиснуто жодну кнопку, дисплей
автоматично вимкнеться.
9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Максимальний радіус дії пульта дистанційного керування
становить 1000 метрів. Радіус дії
може зменшитися через
несприятливі зовнішні умови, а
також за низького заряду
батарейки.
Індикація несправностей на пульті
дистанційного керування (тип В)Z:поганий сигнал -
перевірте положенняFAIL:помилка під час передачі
сигналу -
перемістіть ближче або
перевірте запобіжник
обігрівачаÜ:низький заряд батарейки -
замініть батарейку
Програмування пульта
дистанційного керування (тип В)
Додатково можна сконфігурувати
до чотирьох пультів дистанційного
керування. Під час процесу
програмування кожного
додаткового пульта передавач,
сконфігурований раніше за всіх,
видаляється.
Вийміть запобіжник обігрівача на
п'ять секунд, а потім встановіть
його знову. Протягом двох -
шести секунд натисніть OFF і
утримуйте одну секунду.
Програмування завершено.
Якщо пульт дистанційного
керування тривалий час не
використовувався, натисніть шість
разів кнопку OFF з інтервалами по
дві секунди, потім натисніть її ще на
дві секунди і зачекайте
дві хвилини.
Ручне керування
У деяких модифікаціях автомобіля
допоміжний обігрівач можна також увімкнути за допомогою кнопки на
нижній частині панелі приладів поряд з кермом, використовуючи
значення тривалості роботи,
встановлене під час попереднього
ввімкнення, або стандартне
значення тривалості 30 хвилин, а
також вимкнути його негайно.

Клімат-контроль139Дія підтверджується індикатором у
кнопці.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає блимати символ заряду батарейки.
Відкрийте кришку і замініть
батарейку (для типу A – CR 2430,
для типу B – 2CR 11108 чи їхній
еквівалент). Переконайтеся, що
нову батарейку вставлено
правильно – позитивним полюсом
( < ) до позитивних контактів.
Поверніть кришку на місце на
зафіксуйте її.
Утилізуйте старі батарейки згідно з
нормами захисту навколишнього
середовища.Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Експлуатація (тип А)
Обігрів Y
Виберіть Y на панелі меню і
натисніть G на підтвердження
вибору. Попередньо задана
тривалість обігріву, наприклад,
L 30 , миготить на дисплеї.
Заводське налаштування -
30 хвилин.
Налаштуйте тривалість обігріву
кнопками k і l і підтвердіть вибір.
Можна встановлювати тривалість
роботи від десяти до 120 хвилин.
Звертайте увагу на тривалість
обігріву у зв'язку зі споживанням
електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y на панелі меню і
натисніть d.
Вентиляція x
Виберіть x на панелі меню і
натисніть G на підтвердження
вибору.Налаштуйте тривалість вентиляції
кнопками k і l і підтвердіть вибір.
Можна встановлювати тривалість
роботи від десяти до 120 хвилин.
Звертайте увагу на тривалість
обігріву у зв'язку зі споживанням
електроенергії.
Щоб вимкнути обігрів, знову
виберіть x на панелі меню і
натисніть d.
Програмування P
Можна запрограмувати до трьох
варіантів часу відправлення - або
на один день, або на
один тиждень.
● Виберіть P на панелі меню і
натисніть G на підтвердження
вибору.
● Виберіть відповідний номер необхідного налаштування: P1,
P2 або P3 і підтвердьте вибір.
● Виберіть F і підтвердьте вибір.
● Виберіть день тижня або групу днів і підтвердіть вибір.
● Виберіть годину і підтвердьте вибір.

140Клімат-контроль●Виберіть хвилини і підтвердьте
вибір.
● Виберіть Y чи x і підтвердьте
вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.
● Виберіть тривалість і підтвердіть вибір.
● Для виходу натисніть d.
За потреби повторіть процедуру програмування інших слотів
пам'яті.
Щоб активувати потрібний слот
пам'яті, виберіть P1, P2 або P3 і
натисніть On на підтвердження вибору.
Після активації програми
одночасно відображатимуться
символи P і Y.
Щоб вимкнути слот пам'яті,
виберіть P1, P2 або P3 і натисніть
Off на підтвердження вибору.
Обігрів автоматично припиняється
через п'ять хвилин після
запрограмованого часу
відправлення.Примітка
Система дистанційного керування
має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи
HIGH). Система запускається
автоматично в інтервалі від п'яти
до 60 хвилин до
запрограмованого часу
відправлення.
Налаштування часу й дня тижня Þ
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно
скинути.
● Виберіть F в панелі меню і
підтвердіть вибір.
● Виберіть Þ в панелі меню і
підтвердіть вибір.
● Змініть значення годин кнопками k і l і підтвердіть
вибір.
● Змініть значення хвилин кнопками k і l і підтвердіть
вибір.
● Для виходу натисніть d.● Виберіть F в панелі меню і
підтвердіть вибір.
● Виберіть Mo в панелі меню і
підтвердіть вибір.
● Змініть день тижня кнопками k і l і підтвердіть вибір.
● Для виходу натисніть d.
Інтенсивність обігріву
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити на рівні ECO або HIGH.
● Виберіть Y в панелі меню і
підтвердіть вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.
● Для виходу натисніть d.
Експлуатація (тип В)
Обігрів Y або вентиляція x
У разі необхідності виберіть режим
роботи Y або x.
● Тричі натисніть кнопку l.
● Одночасно натисніть Y і OFF -
Y або x почне блимати.

Клімат-контроль141● Виберіть кнопками k та l
режим Y або x.
● На підтвердження одночасно натисніть Y і OFF .
Увімкніть, натиснувши Y на
одну секунду. На екрані з'явиться
попередньо встановлене значення
тривалості обігріву, наприклад, 30.
Заводське налаштування -
30 хвилин.
Тривалість обігріву можна
встановлювати з інтервалами по
десять хвилин. Звертайте увагу на тривалість обігріву у зв'язку зі
споживанням електроенергії.
● Натисніть l чотири рази.
● Одночасно натисніть Y і OFF -
Y /x почне блимати.
● Виберіть потрібну тривалість обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Для вимкнення натисніть OFF.Програмування y
Система розраховує тривалість
роботи обігрівача в залежності від
температури в салоні автомобіля.
● Двічі натисніть k.
● Одночасно натисніть Y і OFF -
y почне блимати.
● Виберіть час відправлення кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Увімкніть, натиснувши Y на
одну секунду - на екрані з'явиться
позначка HTM.
Коли настане заданий час
відправлення, обігрів автоматично
вимкнеться. Можна також вимкнути
обігрів вручну.
● Двічі натисніть k.
● Натисніть OFF на
одну секунду - позначка HTM
згасне.Установлення часу
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька, час
необхідно скинути.
● Натисніть l один раз.
● Одночасно натисніть Y і OFF -
Ö почне блимати.
● Встановіть час кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Інтенсивність обігріву
Бажану інтенсивність обігріву для запрограмованого часу
відправлення можна встановити у
діапазоні від C1 або C5.
● Тричі натисніть кнопку k.
● Одночасно натисніть Y і OFF -
Y почне блимати.
● Встановіть рівень обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Щоб побачити на екрані
температуру в пасажирському
відділенні, двічі натисніть l.

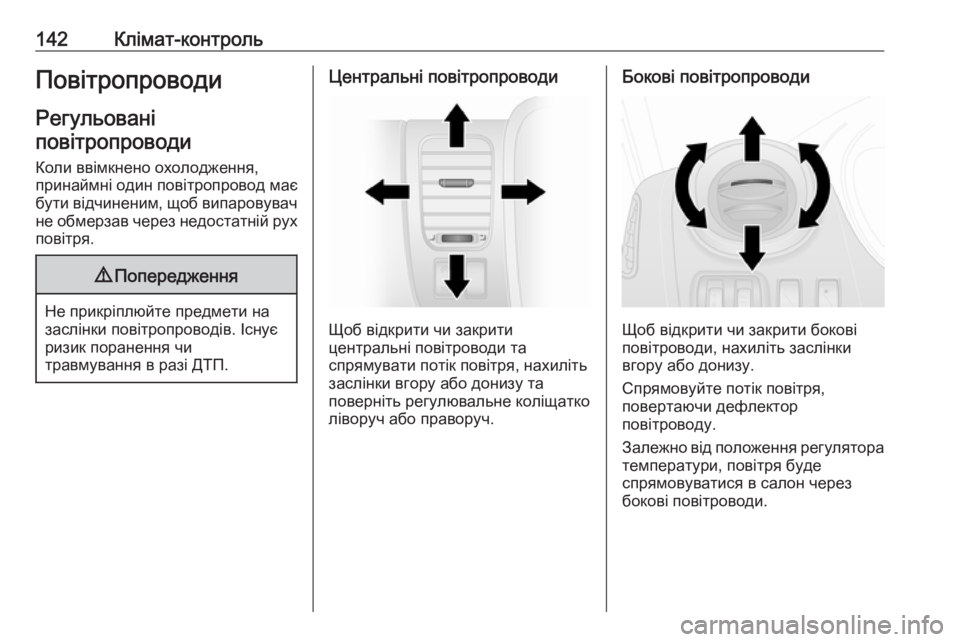

142Клімат-контрольПовітропроводи
Регульовані повітропроводи
Коли ввімкнено охолодження,
принаймні один повітропровод має
бути відчиненим, щоб випаровувач не обмерзав через недостатній рух
повітря.9 Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. Існує
ризик поранення чи
травмування в разі ДТП.
Центральні повітропроводи
Щоб відкрити чи закрити
центральні повітроводи та
спрямувати потік повітря, нахиліть
заслінки вгору або донизу та
поверніть регулювальне коліщатко
ліворуч або праворуч.
Бокові повітропроводи
Щоб відкрити чи закрити бокові
повітроводи, нахиліть заслінки
вгору або донизу.
Спрямовуйте потік повітря,
повертаючи дефлектор
повітроводу.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові повітроводи.
