2017.5 OPEL MOVANO_B Instruktionsbog (in Danish)

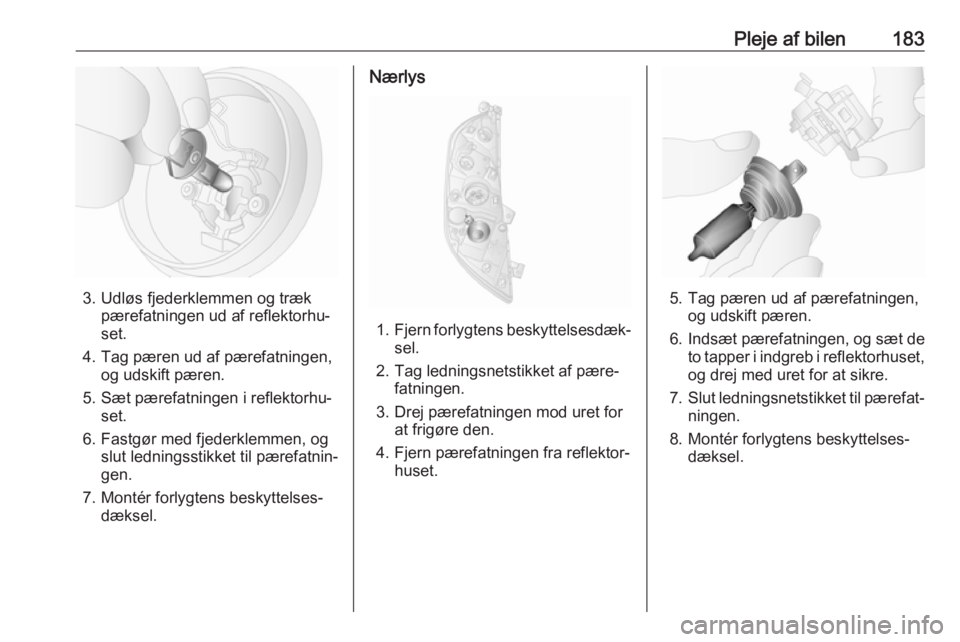

Pleje af bilen183
3. Udløs fjederklemmen og trækpærefatningen ud af reflektorhu‐
set.
4. Tag pæren ud af pærefatningen, og udskift pæren.
5. Sæt pærefatningen i reflektorhu‐ set.
6. Fastgør med fjederklemmen, og slut ledningsstikket til pærefatnin‐
gen.
7. Montér forlygtens beskyttelses‐ dæksel.
Nærlys
1. Fjern forlygtens beskyttelsesdæk‐
sel.
2. Tag ledningsnetstikket af pære‐ fatningen.
3. Drej pærefatningen mod uret for at frigøre den.
4. Fjern pærefatningen fra reflektor‐ huset.
5. Tag pæren ud af pærefatningen,og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Montér forlygtens beskyttelses‐ dæksel.

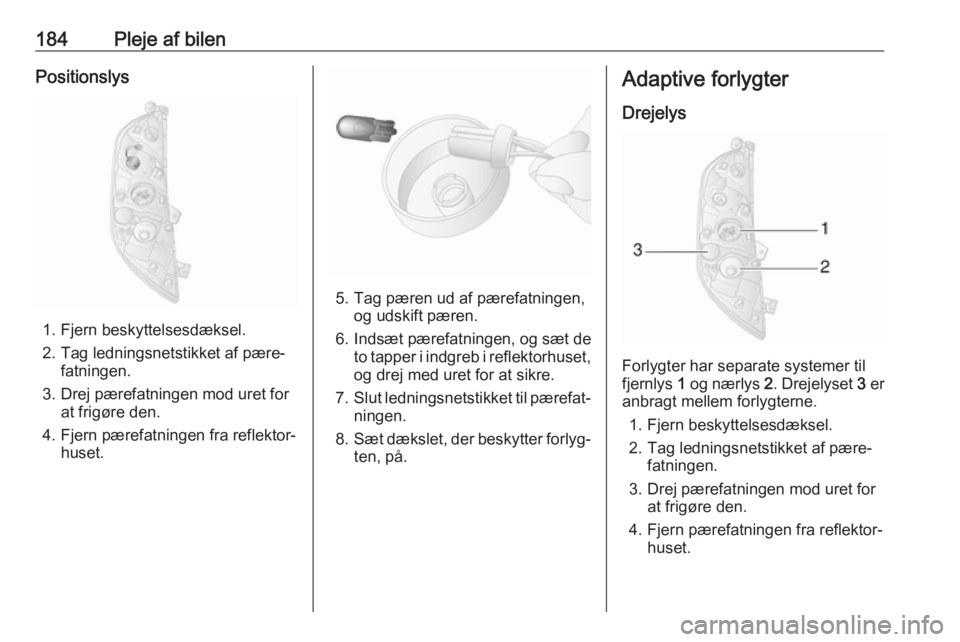

184Pleje af bilenPositionslys
1. Fjern beskyttelsesdæksel.
2. Tag ledningsnetstikket af pære‐ fatningen.
3. Drej pærefatningen mod uret for at frigøre den.
4. Fjern pærefatningen fra reflektor‐ huset.
5. Tag pæren ud af pærefatningen, og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Sæt dækslet, der beskytter forlyg‐
ten, på.
Adaptive forlygter
Drejelys
Forlygter har separate systemer til
fjernlys 1 og nærlys 2. Drejelyset 3 er
anbragt mellem forlygterne.
1. Fjern beskyttelsesdæksel.
2. Tag ledningsnetstikket af pære‐ fatningen.
3. Drej pærefatningen mod uret for at frigøre den.
4. Fjern pærefatningen fra reflektor‐ huset.

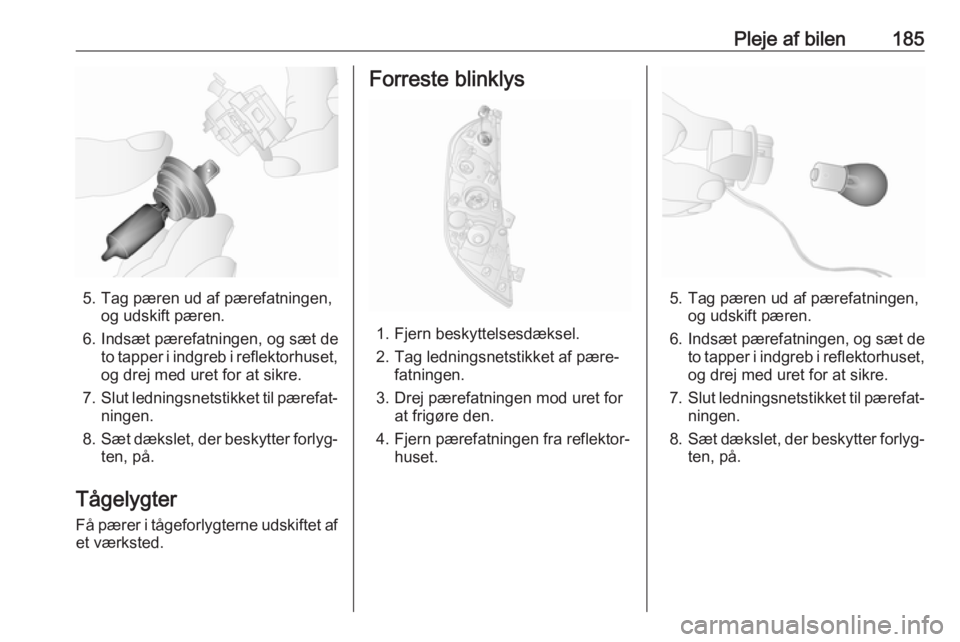

Pleje af bilen185
5. Tag pæren ud af pærefatningen,og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Sæt dækslet, der beskytter forlyg‐
ten, på.
Tågelygter Få pærer i tågeforlygterne udskiftet afet værksted.
Forreste blinklys
1. Fjern beskyttelsesdæksel.
2. Tag ledningsnetstikket af pære‐ fatningen.
3. Drej pærefatningen mod uret for at frigøre den.
4. Fjern pærefatningen fra reflektor‐ huset.
5. Tag pæren ud af pærefatningen, og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Sæt dækslet, der beskytter forlyg‐
ten, på.

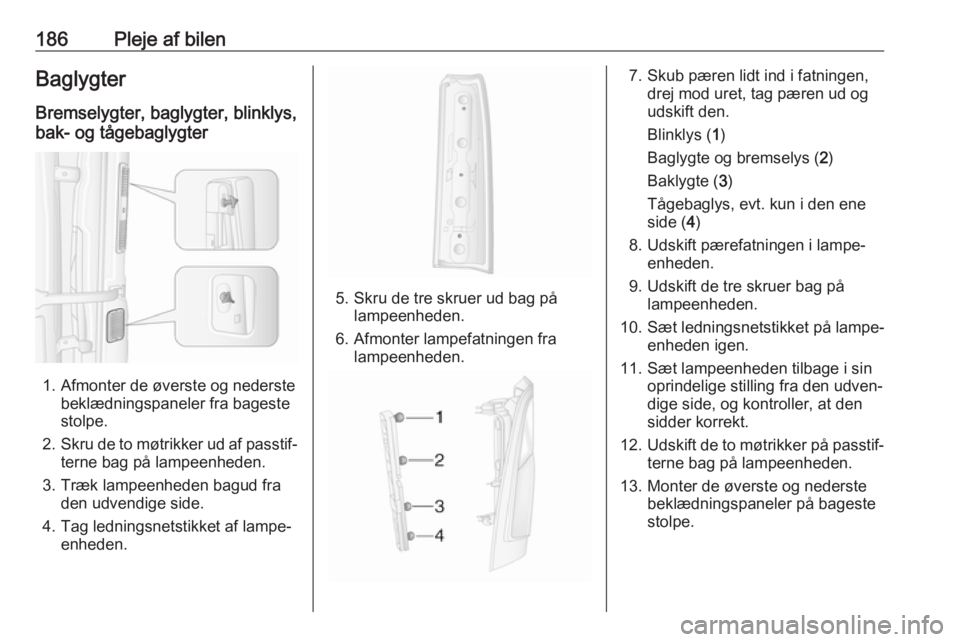

186Pleje af bilenBaglygter
Bremselygter, baglygter, blinklys,
bak- og tågebaglygter
1. Afmonter de øverste og nederste beklædningspaneler fra bageste
stolpe.
2. Skru de to møtrikker ud af passtif‐
terne bag på lampeenheden.
3. Træk lampeenheden bagud fra den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Skru de tre skruer ud bag på lampeenheden.
6. Afmonter lampefatningen fra lampeenheden.
7. Skub pæren lidt ind i fatningen,drej mod uret, tag pæren ud og
udskift den.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklygte ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
8. Udskift pærefatningen i lampe‐ enheden.
9. Udskift de tre skruer bag på lampeenheden.
10. Sæt ledningsnetstikket på lampe‐ enheden igen.
11. Sæt lampeenheden tilbage i sin oprindelige stilling fra den udven‐dige side, og kontroller, at den
sidder korrekt.
12. Udskift de to møtrikker på passtif‐
terne bag på lampeenheden.
13. Monter de øverste og nederste beklædningspaneler på bageste
stolpe.

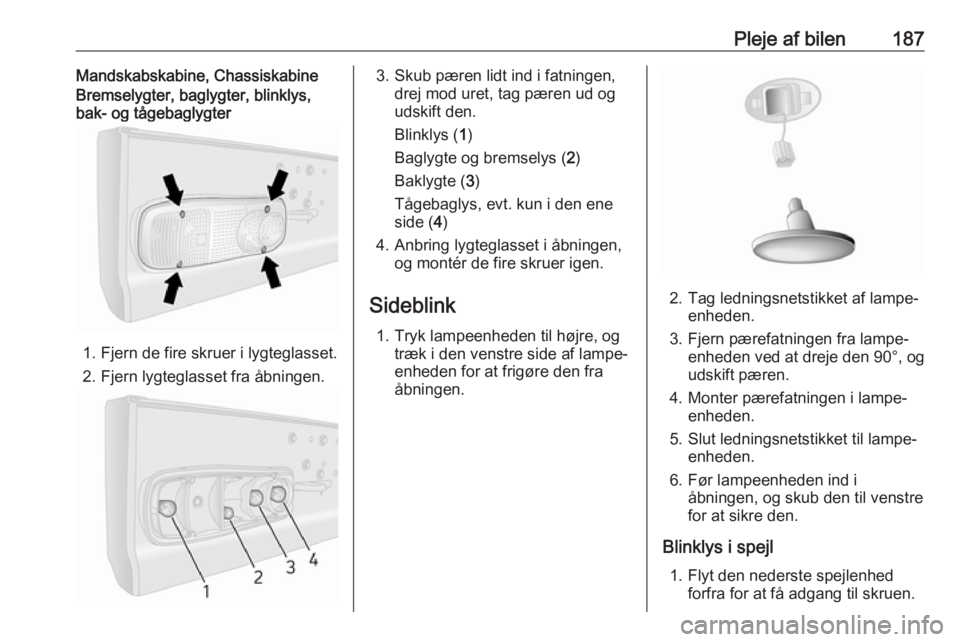

Pleje af bilen187Mandskabskabine, ChassiskabineBremselygter, baglygter, blinklys,
bak- og tågebaglygter
1. Fjern de fire skruer i lygteglasset.
2. Fjern lygteglasset fra åbningen.
3. Skub pæren lidt ind i fatningen, drej mod uret, tag pæren ud og
udskift den.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklygte ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
4. Anbring lygteglasset i åbningen, og montér de fire skruer igen.
Sideblink 1. Tryk lampeenheden til højre, og træk i den venstre side af lampe‐
enheden for at frigøre den fra
åbningen.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Fjern pærefatningen fra lampe‐ enheden ved at dreje den 90°, ogudskift pæren.
4. Monter pærefatningen i lampe‐ enheden.
5. Slut ledningsnetstikket til lampe‐ enheden.
6. Før lampeenheden ind i åbningen, og skub den til venstre
for at sikre den.
Blinklys i spejl 1. Flyt den nederste spejlenhed forfra for at få adgang til skruen.

188Pleje af bilen2.Skru skruen ud med en torxskrue‐
trækker.
3. Afmonter lampefatningen bagfra på den nederste spejlenhed.
4. Udskift pæren.
5. Montér pærefatningen i den nederste spejlenhed.
6. Udskift skruen.
Højtplaceret stoplys
1. Afmonter dækslet indvendigt på bagdøren.
2. Skru møtrikken ud af passtiften bag på lampeenheden.
3. Fjern lampeenheden fra åbningen
på den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Fjern pærefatningen fra lampe‐ enheden, og udskift pæren.
6. Monter pærefatningen i lampe‐ enheden, og sæt ledningsnetstik‐
ket på lampeenheden igen.
7. Sæt lampeenheden tilbage i åbningen, og kontroller, at den
sidder korrekt.
8. Udskift møtrikken på passtiften bag på lampeenheden.
9. Monter dækslet indvendigt på bagdøren.

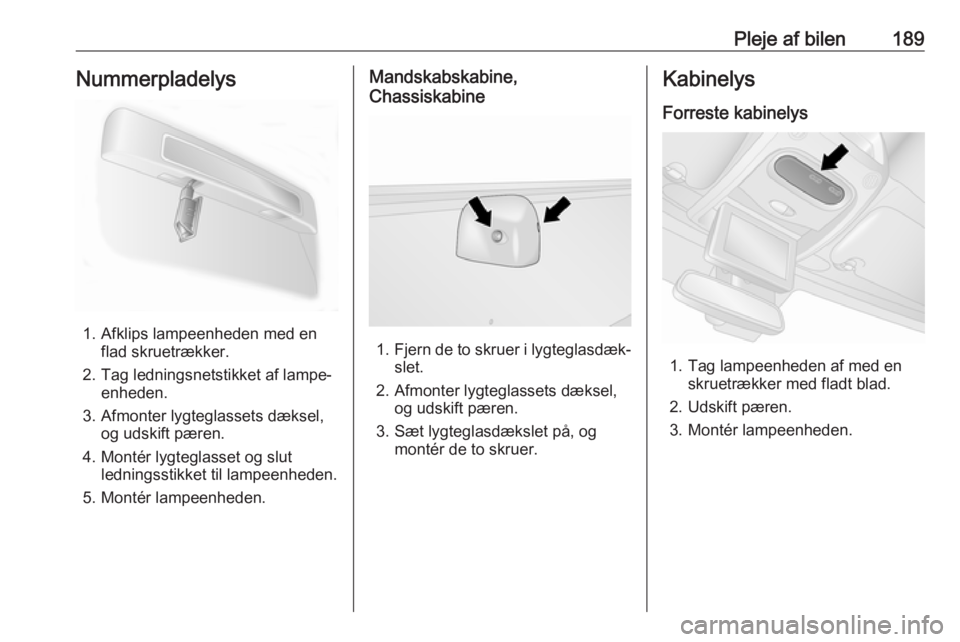

Pleje af bilen189Nummerpladelys
1. Afklips lampeenheden med enflad skruetrækker.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Montér lygteglasset og slut ledningsstikket til lampeenheden.
5. Montér lampeenheden.
Mandskabskabine,
Chassiskabine
1. Fjern de to skruer i lygteglasdæk‐
slet.
2. Afmonter lygteglassets dæksel, og udskift pæren.
3. Sæt lygteglasdækslet på, og montér de to skruer.
Kabinelys
Forreste kabinelys
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Udskift pæren.
3. Montér lampeenheden.

190Pleje af bilenLastrumsbelysning
1. Tag lampeenheden af med enskruetrækker med fladt blad.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Montér lygteglasset og slut ledningsstikket til lampeenheden.
5. Montér lampeenheden.
Lys i fordørsbeklædning
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Drej pærefatningen mod uret for at frigøre den.
3. Udskift pæren, og sæt pærefat‐ ningen i.
4. Montér lampeenheden.
Bageste kabinelys
Få pærerne udskiftet af et værksted.
HandskerumslysFå pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.
