Automašīnas kopšana255Miglas lukturi
1. Atdaliet vāciņu, ievietojotpadziļinājumā skrūvgriezi, un
noņemiet to.
2. Izskrūvējiet skrūvi un noņemiet priekšējo plāksnīti.
3. Izskrūvējiet trīs skrūves unizņemiet luktura bloku virzienā uz
priekšu.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
5. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
6. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
7. Ievietojiet spuldzes patronu luktura blokā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
8. Uzstādiet luktura korpusu, pievelkot trīs skrūves.

256Automašīnas kopšana9. Piestipriniet priekšējo plāksnīti unpievelciet skrūvi.
10. Salieciet un nofiksējiet pārsegu.
Gabarītlukturi
Gabarītlukturi un bremžu lukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Lukturu bloks virsbūvē
1. Noņemiet pārsegu attiecīgajā pusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet lukturu bloku no padziļinājuma un izņemiet to.
4. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.

Automašīnas kopšana2575. Izņemiet un nomainietaizmugurējā pagrieziena rādītāja
spuldzi.
6. Piestipriniet spuldžu turētāju lukturu blokam.
7. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriežņus no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.
Lukturu bloks bagāžas
nodalījuma durvīs
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet lukturu blokuno padziļinājumiem un izņemiet
to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
5. Izņemiet spuldzi un nomainiet to:

258Automašīnas kopšana
Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes turētāju aizmugurējā lukturu blokā.
Pievienojiet spraudsavienojumu
lukturu blokam. Piestipriniet
lukturu bloku pie bagāžas
nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

Automašīnas kopšana2593. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv
no LED lukturiem un nav maināms. Ja
LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju bloki:
● dzinēja nodalījums
● instrumentu panelis
● bagāžas nodalījumu
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

260Automašīnas kopšanaDrošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

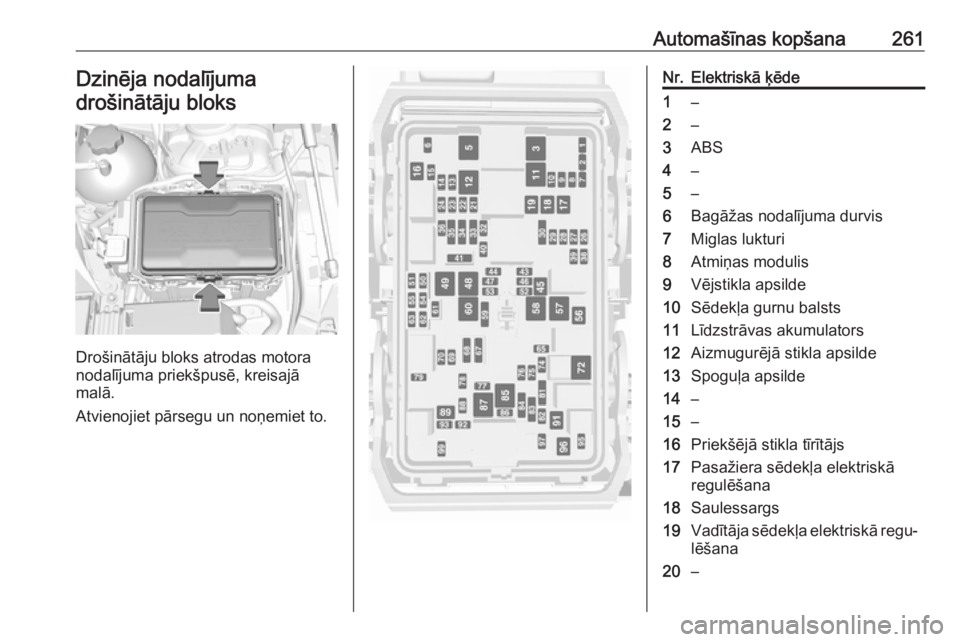

Automašīnas kopšana261Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.
Nr.Elektriskā ķēde1–2–3ABS4–5–6Bagāžas nodalījuma durvis7Miglas lukturi8Atmiņas modulis9Vējstikla apsilde10Sēdekļa gurnu balsts11Līdzstrāvas akumulators12Aizmugurējā stikla apsilde13Spoguļa apsilde14–15–16Priekšējā stikla tīrītājs17Pasažiera sēdekļa elektriskā
regulēšana18Saulessargs19Vadītāja sēdekļa elektriskā regu‐
lēšana20–

262Automašīnas kopšanaNr.Elektriskā ķēde21Jumta lūka22Aizmugurējais stikla tīrītājs/
drošības gaisa spilvens23Adaptīvais priekšējais apgai‐
smojums24–25–26Pārnesumkārbas vadības modulis27Aizdedze/instrumentu panelis28–29Atpakaļskata kamera/ventilā‐
cijas atvere30Kļūmju indikatora lampiņa/
piekabe31–32Kamera33Sēdekļu apsilde priekšā34Sēdekļu apsilde aizmugurē35Amortizācija/pilnpiedziņa36Degvielas sistēma37–38–Nr.Elektriskā ķēde39–40Stūres bloķēšanas mehāni‐
smam vajadzīga apkope41–42–43Stūres rata apsilde44Priekšējo lukturu gaismas kūļa
augstuma regulēšana45–46Motora vadības modulis47–48Līdzstrāvas pārveidotājs/ventilā‐ cijas atvere/E-Boost49Aizmugurējo durvju vadības
modulis50–51–52–53–54–55–56Starteris57–Nr.Elektriskā ķēde58–59Kreisais priekšējais lukturis
(LED)60Dzesēšanas ventilators61–62–63–64–65Klimata kontrole66–67–68–69Labais tālās gaismas lukturis
(halogēnu)/labais priekšējais
lukturis (LED)70Kreisās puses tālā gaisma (halo‐ gēnu)71–72Starteris73–74Pārnesumkārbas vadības
modulis75Motora vadības modulis
