Körning och hantering215Se upp
Systemet är avsett att hjälpa
föraren att urskilja vissa trafikskyl‐ tar inom ett definierat hastighets‐
område. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns
upphör.
Låt inte denna speciella funktion förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till
vägförhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla
ansvaret för framförandet av bilen.
Filhållningsassistent
Filhållningsassistenten hjälper till att
undvika krockar på grund av att man
lämnar en fil oavsiktligt. Den främre
kameran observerar de filmarker‐
ingar som bilen körs mellan. Om bilen
närmar sig en filmarkering vrids ratten
försiktigt för att föra tillbaka bilen till
filen. Vrid ratten i samma riktning om
systemets styrning inte är tillräcklig.
Vrid ratten försiktigt åt andra hållet om du tänker byta fil.
Om en filmarkering korsas signifikant
startar filhållningsassistenten en
visuell och akustisk varning.
Systemet antar att filen lämnas
oavsiktligt
● utan att blinkers används
● blinkers används i motsatt rikt‐ ning jämfört med den riktning
som filen lämnas i
● utan bromsning
● utan acceleration
● utan aktiv styrning.
Observera!
Systemet slås av vid upptäckt av
tvetydiga filmarkeringar, t.ex. i
områden med pågående vägarbe‐
ten.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.Inkoppling
Filhållningsassistenten aktiveras
genom att man trycker på a. Lysdio‐
den i knappen tänds för att indikera att
systemet är på.
När kontrollampan a i instrument‐
gruppen eller head-up-displayen
lyser grönt är systemet redo att
användas.

216Körning och hanteringSystemet fungerar bara vid hastig‐
heter mellan 60 km/h och 180 km/h
och om det finns filmarkeringar.
Systemet vrider ratten försiktigt och
kontrollampan a ändrar färg till gul
om bilen närmar sig en upptäckt filmarkering utan att använda blinkers
i den riktningen.
Systemet varnar genom att blinka
a tillsammans med tre klockljud från
respektive riktning om en fil lämnas i
betydande omfattning.
Systemet fungerar endast när det kan
detektera en filmarkering.
Om systemet upptäcker filmarker‐
ingar på ena sidan av vägen assiste‐
rar det endast på denna sida.
Filhållningsassistenten upptäcker om
du kör utan att ha händerna på ratten.
I så fall visas ett meddelande i förar‐
informationscentralen och en
varningssignal ljuder ända tills du
placerar händerna på ratten igen.
FrånkopplingDu kan inaktivera systemet genom att
trycka på a. Lampan i slocknar.Systemets begränsningar
Det kan hända att systemet inte fung‐
erar som det ska under följande
omständigheter:
● Fordonshastigheten ligger utan‐ för intervallet 60–180 km/h.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
● Solen skiner rakt in i kameralin‐ sen.
● Framförvarande bilar som är nära
● Doserade vägar
● Vägkanter
● Vägar med dåliga filmarkeringar● Plötsliga ändringar av ljusförhål‐ landena
● Ändringar av bilen, t.ex. däcken.
Stäng av systemet om det störs av
tjärfläckar, skuggor, sprickor i vägba‐
nan, tillfälliga filmarkeringar vid
vägarbeten eller andra fel på vägen.9 Varning
Rikta alltid din uppmärksamhet
mot vägen och håll bilen rätt place‐
rad i filen. I annat fall kan följden
bli att bilen skadas, personskador
eller dödsfall.
Filhållningsassistenten styr inte
fordonet kontinuerligt.
Systemet kanske inte håller fordo‐
net i filen eller varnar även om en
filmarkering upptäcks.
Filhållningsassistentens styrning
är eventuellt inte tillräcklig för att
undvika ett filbyte.
Det kan hända att systemet inte
upptäcker körning utan händerna
på ratten på grund av yttre
omständigheter (vägens skick och

Körning och hantering217yta, väder etc). Föraren har det
fulla ansvaret för att styra bilen och är alltid skyldig att hålla händerna
på ratten vid körning.
Om systemet används när man
drar en släpvagn eller på hala
vägar kan följden bli att man
tappar kontrollen över fordonet
och krockar. Slå av systemet.Bränsle
Bränsle till bensinmotorer Använd endast blyfritt bränsle med
den europeiska standarden
EN 228 respektive E DIN 51626-1
eller något likvärdigt bränsle.
Motorn kan köras på bränsle som
innehåller upp till 10 % etanol (t.ex.
E10).
Fyll på bränsle med rekommenderat
oktantal. Ett lägre oktantal kan
försämra motoreffekten och vridmo‐
mentet och öka bränsleförbrukningen
något.Se upp
Använd inte bränsle eller bränsle‐
tillsatser som innehåller metall‐
komponenter som manganbase‐
rade tillsatser. Detta kan leda till
motorskador.
Se upp
Användning av ett bränsle som
inte uppfyller EN 228 respektive DIN 51626-1 eller något likvärdigt
bränsle kan leda till avsättningar
eller motorskador.
Se upp
Användning av bränsle med lägre
oktantal än det lägsta möjliga kan
leda till okontrollerad förbränning
och skador på motorn.
De motorspecifika kraven vad gäller oktantal finns i motordataöversikten
3 275. Om det finns en landsspecifik
etikett på tankluckan gäller informa‐
tionen på denna i stället för de
motorspecifika kraven.
Bränsle till dieselmotorer
Använd endast dieselbränsle enligt
EN 590.
I länder utanför EU ska du använda
Euro Diesel med en svavelkoncent‐
ration på under 50 ppm.

218Körning och hanteringSe upp
Användning av ett bränsle som
inte uppfyller EN 590 eller likvär‐
digt kan leda till effektförlust, ökat
slitage eller motorskador.
Använd inte marina dieseloljor,
eldningsoljor, Aquazole eller liknande diesel-vattenemulsioner. Det är inte
tillåtet att använda dieselbränslen
som förtunnats med bränslen för
bensinmotorer.
Tankning
9 Fara
Innan tankningen påbörjas slår du
av tändningen och eventuella
externa värmare med förbrän‐
ningskammare.
Vid tankningen måste bensinstat‐
ionens bruks- och säkerhetsföre‐
skrifter följas.
9 Fara
Bränsle är brännbart och explo‐
sivt. Rök inte! Undvik öppen eld
och gnistbildning!
Om det luktar bränsle i bilen måste
du låta en verkstad åtgärda orsa‐
ken omedelbart.
Se upp
Om du har tankat fel bränsle ska
du inte slå på tändningen.
Tankluckan är placerad baktill på
bilens högra sida.
Det går endast att öppna tankluckan när bilen är upplåst. Lossa tankluckan
genom att trycka på den.
Tankning av bensin och diesel

Körning och hantering219Placera munstycket rakt mot påfyll‐
ningsröret och tryck in det lagom hårt.
För att tanka, sätt in pumpmunstycket helt och starta pumpen.
Efter att bränslepåfyllningen stängts
av automatiskt kan tanken fyllas på
ytterligare med hjälp av pumpmun‐ stycket högst två gånger.Se upp
Tvätta omedelbart av utrunnet
bränsle.
Stäng luckan och se till att den
spärras.
Feltankningsskydd
9 Varning
Försök inte att öppna bränslepå‐
fyllningsrörets lucka manuellt på
bilar med feltankningsskydd.
Du kan fastna med fingrarna om
du gör det.
Alla bilar är utrustade med feltank‐ ningsskydd.
Feltankningsskyddet ser till att bräns‐
lepåfyllningsrörets lucka bara kan
öppnas med ett munstycke för rätt
bränsle eller en tratt för påfyllning i
nödsituationer.
I en nödsituation kan du fylla på
bränsle med en reservdunk. En tratt
måste användas för att öppna påfyll‐
ningsrörets lock.Tratten är placerad i bagageutrym‐
met.
Placera tratten rakt mot påfyllnings‐
röret och tryck in den lagom hårt.
Använd tratten för att fylla på bränsle
via påfyllningsröret.
Förvara tratten i bagageutrymmet
efter påfyllningen.
Bränsleförbrukning -CO 2-utsläpp
Bränsleförbrukningen (totalt) för Opel Insignia ligger inom området 6,1 till
4,0 l/100 km

220Körning och hanteringBeroende på land visas bränsleför‐
brukningen i km/l.
CO 2utsläppet (blandad körning)
ligger på mellan 138 och 105 g/km.
För specifika värden för din bil, se EG- intyget om överensstämmelse som
medföljer bilen eller övriga nationella
registreringshandlingar.
Allmän information
Den officiella bränslekonsumtionen
och specifika siffrorna för koldioxidut‐ släpp som nämns här gäller EU-
grundmodellen med standardutrust‐
ning.
Uppgifter om bränsleförbrukning och
koldioxidutsläpp bestäms enligt
förordningen (EG) nr 715/2007 (i
gällande version), och tar hänsyn till bilens vikt i det skick den körs, enligt
specifikationerna i förordningen.
Siffrorna tillhandahålls endast som
jämförelse mellan olika fordonsvari‐
anter och ska inte betraktas som en
garanti för faktisk bränsleförbrukning
hos en specifik bil. Ytterligare utrust‐
ning kan resultera i högre resultat än
den angivna förbrukningen ochkoldioxidutsläppen. Bränsleförbruk‐
ningen beror till stor del på den
personliga körstilen samt på väg- och
trafikförhållandena.Dragkrok
Allmän information
Den fabriksmonterade draganord‐
ningen fälls upp under den bakre
kofångarens ytterhölje.
Låt en verkstad utföra en eftermon‐
tering. Eventuellt måste ändringar
som berör kylningen, värmeskydds‐
plåten eller andra aggregat utföras.
Använd endast en draganordning
som är godkänd för bilen.
För att undvika skada på bilen kan
den motormanövrerade bakluckan
inte manövreras med fjärrkontrollen
då ett släp är elektroniskt anslutet.
Funktionen för detektering av trasiga glödlampor för släpvagnens broms‐
ljus kan inte detektera om bara någon lampa är trasig. Vid t.ex. fyra gånger
fem watts glödlampor detekteras
trasiga lampor bara om endast en
femwattslampa eller ingen lampa lyser.
Montering av draganordning kan
täcka bogseröglans öppning. Om så
är fallet använder du dragkulans balk för bogsering.

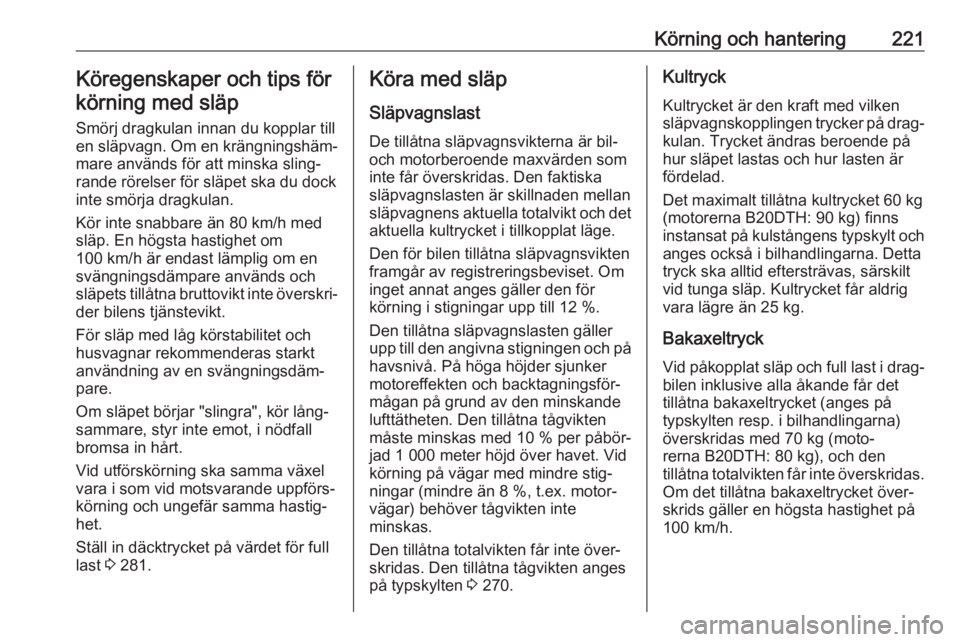

Körning och hantering221Köregenskaper och tips för
körning med släp
Smörj dragkulan innan du kopplar till
en släpvagn. Om en krängningshäm‐
mare används för att minska sling‐
rande rörelser för släpet ska du dock
inte smörja dragkulan.
Kör inte snabbare än 80 km/h med släp. En högsta hastighet om
100 km/h är endast lämplig om en
svängningsdämpare används och
släpets tillåtna bruttovikt inte överskri‐
der bilens tjänstevikt.
För släp med låg körstabilitet och
husvagnar rekommenderas starkt
användning av en svängningsdäm‐
pare.
Om släpet börjar "slingra", kör lång‐
sammare, styr inte emot, i nödfall
bromsa in hårt.
Vid utförskörning ska samma växel
vara i som vid motsvarande uppförs‐
körning och ungefär samma hastig‐ het.
Ställ in däcktrycket på värdet för full
last 3 281.Köra med släp
Släpvagnslast
De tillåtna släpvagnsvikterna är bil-
och motorberoende maxvärden som
inte får överskridas. Den faktiska
släpvagnslasten är skillnaden mellan
släpvagnens aktuella totalvikt och det
aktuella kultrycket i tillkopplat läge.
Den för bilen tillåtna släpvagnsvikten
framgår av registreringsbeviset. Om
inget annat anges gäller den för
körning i stigningar upp till 12 %.
Den tillåtna släpvagnslasten gäller upp till den angivna stigningen och på havsnivå. På höga höjder sjunkermotoreffekten och backtagningsför‐
mågan på grund av den minskande
lufttätheten. Den tillåtna tågvikten
måste minskas med 10 % per påbör‐
jad 1 000 meter höjd över havet. Vid körning på vägar med mindre stig‐
ningar (mindre än 8 %, t.ex. motor‐ vägar) behöver tågvikten inte
minskas.
Den tillåtna totalvikten får inte över‐ skridas. Den tillåtna tågvikten anges
på typskylten 3 270.Kultryck
Kultrycket är den kraft med vilken
släpvagnskopplingen trycker på drag‐ kulan. Trycket ändras beroende på
hur släpet lastas och hur lasten är fördelad.
Det maximalt tillåtna kultrycket 60 kg
(motorerna B20DTH: 90 kg) finns
instansat på kulstångens typskylt och
anges också i bilhandlingarna. Detta
tryck ska alltid eftersträvas, särskilt
vid tunga släp. Kultrycket får aldrig
vara lägre än 25 kg.
Bakaxeltryck
Vid påkopplat släp och full last i drag‐
bilen inklusive alla åkande får det
tillåtna bakaxeltrycket (anges på
typskylten resp. i bilhandlingarna)
överskridas med 70 kg (moto‐
rerna B20DTH: 80 kg), och den
tillåtna totalvikten får inte överskridas.
Om det tillåtna bakaxeltrycket över‐
skrids gäller en högsta hastighet på
100 km/h.

222Körning och hanteringDraganordningSe upp
Den infällbara kopplingskul‐
stången kan inte tas bort från
bilen. Vid körning utan släp fäller du in kopplingskulstången.
9 Varning
Se till att ingen person befinner sig
i kopplingskulstångens svängzon.
Risk för personskador.
Vid frigöring av den undanstop‐
pade kulkopplingsstången måste
du se till att du står till vänster om
handtaget.
Lossa den undanstoppade
kulstången
Dra i handtaget som är placerat till
vänster om nummerskylten under bakre stötfångarhöljet i en vinkel av
cirka 45° mot marken.
Ett surrande ljud hörs som en varning när frigöringshandtaget dras ut och
dragkulan går in ingrepp.
Ta den lossade kopplingskulstången
och lyft upp den tills den går i ingrepp.
Se till att kopplingskulstången går i
ingrepp korrekt och att det frigjorda
handtaget styrs tillbaka till sitt dolda
utgångsläge, annars slutar inte det
surrande ljudet.
