2017.5 OPEL INSIGNIA BREAK Instruktionsbok

Bilvård2395. Ta bort och ersätt lampan:
Dimbakljus
Backljus
6. Sätt i lamphållaren i bakljus‐ enheten. Anslut kontakten till
lampenheten. Sätt dit lamp‐ enheten på bakluckan och dra åt
skruven från insidan. Sätt dit
kåpan.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

240Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● bagageutrymme
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

Bilvård241

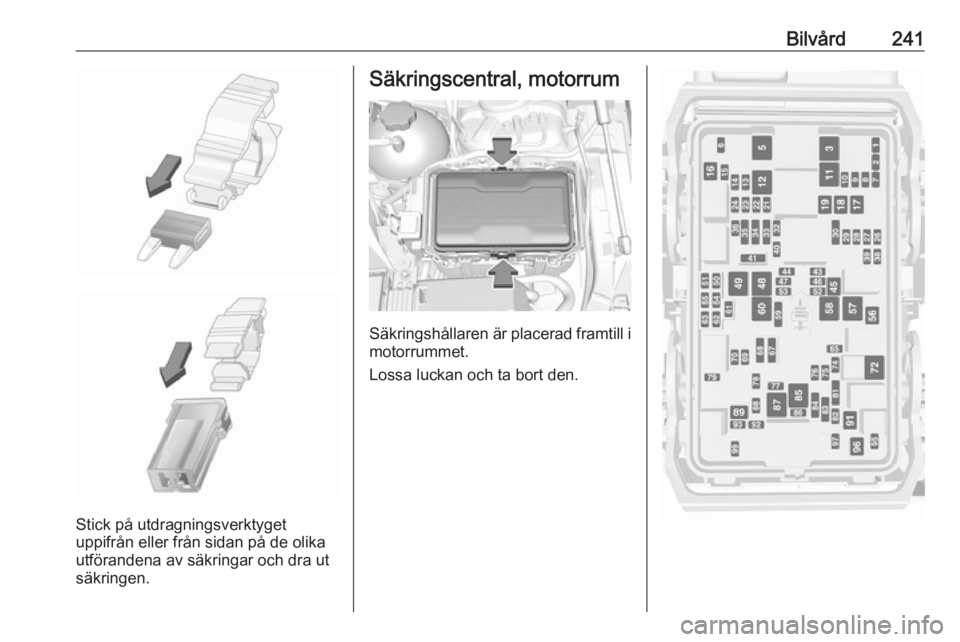

Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.

242BilvårdNrStrömkrets1–2–3ABS4–5–6Baklucka7Dimljus8Minnesmodul9Uppvärmd vindruta10Säte svank11DC/DC-batteri12Bakruteuppvärmning13Uppvärmd spegel14–15–16Främre torkare17Elmanövrerad stol, passagerareNrStrömkrets18Solskydd19Elmanövrerad stol, förare20–21Taklucka22Bakrutetorkare/krockkudde23Adaptive Forward Lighting24–25–26Växellådsstyrenhet27Tändning/Instrumentpanel28–29Backkamera/Ventilation30Felindikeringslampa/Släpvagn31–32Kamera33Sätesvärme, fram34Sätesvärme, bakNrStrömkrets35Dämpning/Fyrhjulsdrift36Bränslesystem37–38–39–40Rattlås41–42–43Rattvärme44Strålkastarinställning45–46Motorstyrenhet47–48DC/DC-omvandlare/Ventilation/
E-Boost49Bakdörrens styrenhet50–51–

Bilvård243NrStrömkrets52–53–54–55–56Startmotor57–58–59Vänster strålkastare (LED)60Kylfläkt61–62–63–64–65Luftkonditionering66–67–68–NrStrömkrets69Höger helljus (halogen)/höger
strålkastare (LED)70Vänster helljus (halogen)71–72Startmotor73–74Växellådsstyrenhet75Motorstyrenhet76Avgasminskningssystem77–78Signalhorn79Spolarsystem80–81Motorstyrenhet82–83Tändspole84Tändspole85DrivlinaNrStrömkrets86–87Dieselbränsleuppvärmning88Luftlucka89–90–91–92Efterförångningspump93Elektroniskt nyckelsystem94–95Kylvätskepump96Dieselbränsleuppvärmning97–98–99Kylvätskepump
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.

244BilvårdOm säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen.
Lossa luckan på sidan och ta bort
den.
I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handsk‐
facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Elektrisk fönsterhiss vänster2Elektrisk fönsterhiss höger3Karosstyrenhet4Klimatregleringsfläkt5Karosstyrenhet6Dragkrokssats7Baksäte, elektrisk infällning8Karosstyrenhet9Motorstyrenhet10Head-up-display11NO x-minskning/Rörvärmare12NO
x-minskning/Sotsensor13UREA-modul14Rattvärme15Växellådsstyrenhet16Förstärkare17Larm

Bilvård245NrStrömkrets18Karosstyrenhet19UREA-modul20Karosstyrenhet21Karosstyrenhet22Karosstyrenhet23Elektriskt rattlås24Airbag25Diagnoskontakt26Eluttag lastutrymme27EBCM-ventil28Polisutrustning29–30–31Rattreglage32Tändningslås33Luftkonditionering34Central gateway-modulNrStrömkrets35AUX/USB-kontakt36Trådlös laddare37Bakre torkare38Onstar39Display40Parkeringshjälp41Takkonsol42RadioBilverktygVerktyg
Bilar med däckreparationssats
Verktygen och bogseröglan är
placerade i en låda tillsammans med
däckreparationssatsen under golv‐
luckan i bagageutrymmet.
Däckreparationssats 3 252.

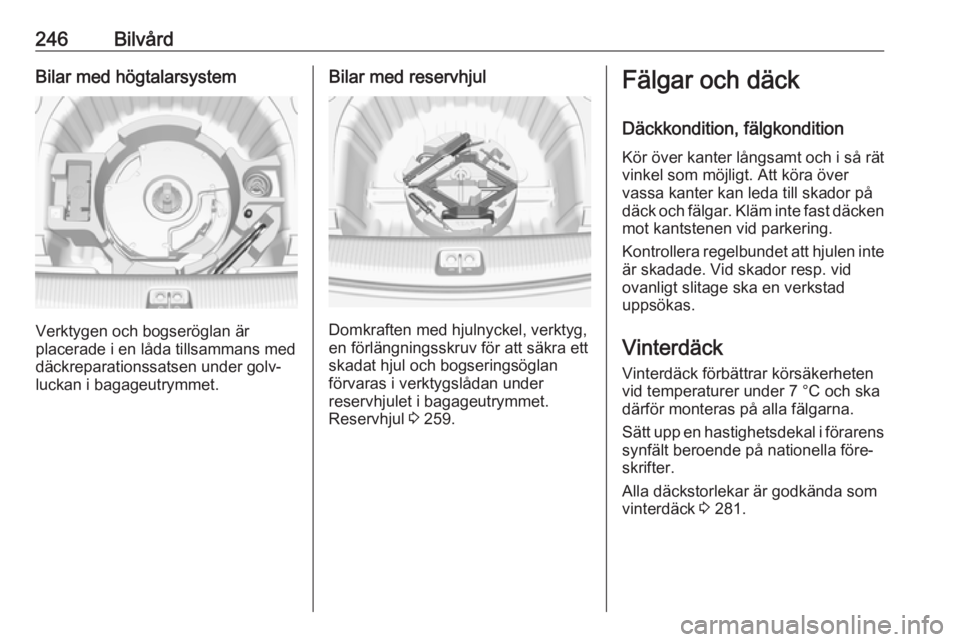

246BilvårdBilar med högtalarsystem
Verktygen och bogseröglan är
placerade i en låda tillsammans med
däckreparationssatsen under golv‐
luckan i bagageutrymmet.
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan
förvaras i verktygslådan under
reservhjulet i bagageutrymmet.
Reservhjul 3 259.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 281.
