2017.5 OPEL CORSA E Instruktionsbog (in Danish)

Opbevaring63
Spænd spændeskruen på pedal‐
armsbeslaget helt til med hånden.
Fastgør begge cykelhjul på hjulhol‐
derne med stropperne.
Kontroller at cyklen sidder godt fast.
Forsigtig
Sørg for, at afstanden mellem
cykel og bil er mindst 5 cm. Løsn
om nødvendigt styret, og drej det
sidelæns.
Indstillingerne af hjulholderne og
drejegrebet på pedalarmsholderne
for hver enkelt cykel bør noteres og
gemmes. Korrekt forindstilling bety‐
der, at det bliver lettere at montere
cyklen igen.
Bemærkninger
Det anbefales at fastgøre et advar‐
selsskilt bagest på cyklen for at øge
synligheden.
Aftagning af en cykel fra
hæk-bagagebæreren
Løsn stropperne på begge cykelhjul.
Hold fast på cyklen, løsn spænde‐
skruen på pedalarmsbeslaget, løft
derefter beslaget og tag det af.
Sammenklapning af
hæk-bagagebæreren
Skub pedalarmsbeslagene ind i
pedalarmsholderen som vist på illu‐
strationen.

64Opbevaring
Sæt stropperne i holderne og træk sålangt nedefter som muligt.
Tryk på udløserarmen og skyd hjul‐
holderne så langt ind som muligt.
Udløs låsearmen på diagonalstiveren og fæld begge pedalarmsholdere
ned.
9 Advarsel
Risiko for klemning.
Drej først højre spændearm ( 1)
fremad og derpå venstre spændearm ( 2 ), indtil de kan placeres i deres
fordybninger.

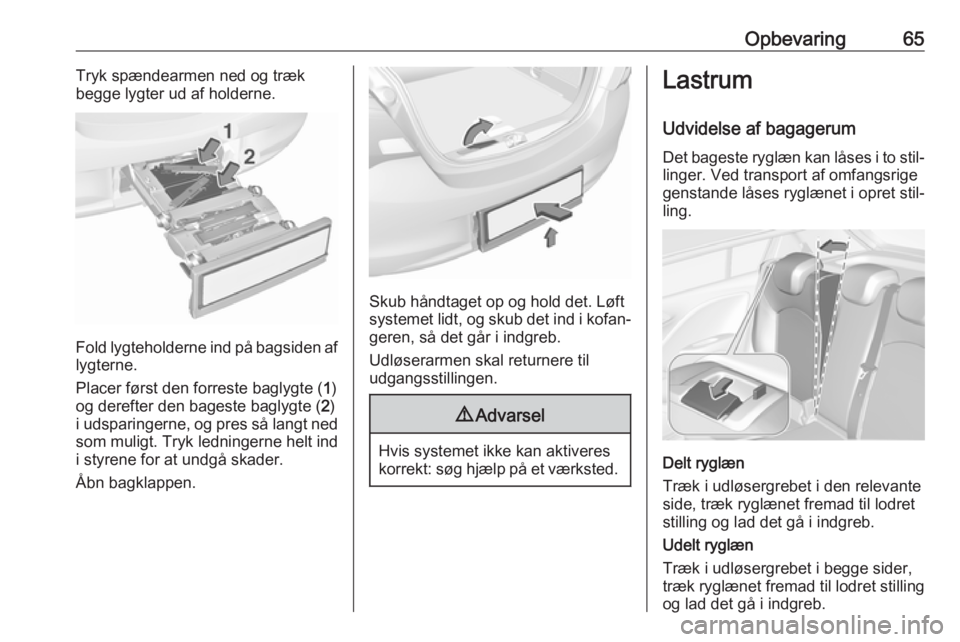

Opbevaring65Tryk spændearmen ned og træk
begge lygter ud af holderne.
Fold lygteholderne ind på bagsiden af lygterne.
Placer først den forreste baglygte ( 1)
og derefter den bageste baglygte ( 2)
i udsparingerne, og pres så langt ned
som muligt. Tryk ledningerne helt ind
i styrene for at undgå skader.
Åbn bagklappen.
Skub håndtaget op og hold det. Løft systemet lidt, og skub det ind i kofan‐ geren, så det går i indgreb.
Udløserarmen skal returnere til
udgangsstillingen.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Udvidelse af bagagerumDet bageste ryglæn kan låses i to stil‐
linger. Ved transport af omfangsrige
genstande låses ryglænet i opret stil‐
ling.
Delt ryglæn
Træk i udløsergrebet i den relevante
side, træk ryglænet fremad til lodret
stilling og lad det gå i indgreb.
Udelt ryglæn
Træk i udløsergrebet i begge sider,
træk ryglænet fremad til lodret stilling og lad det gå i indgreb.

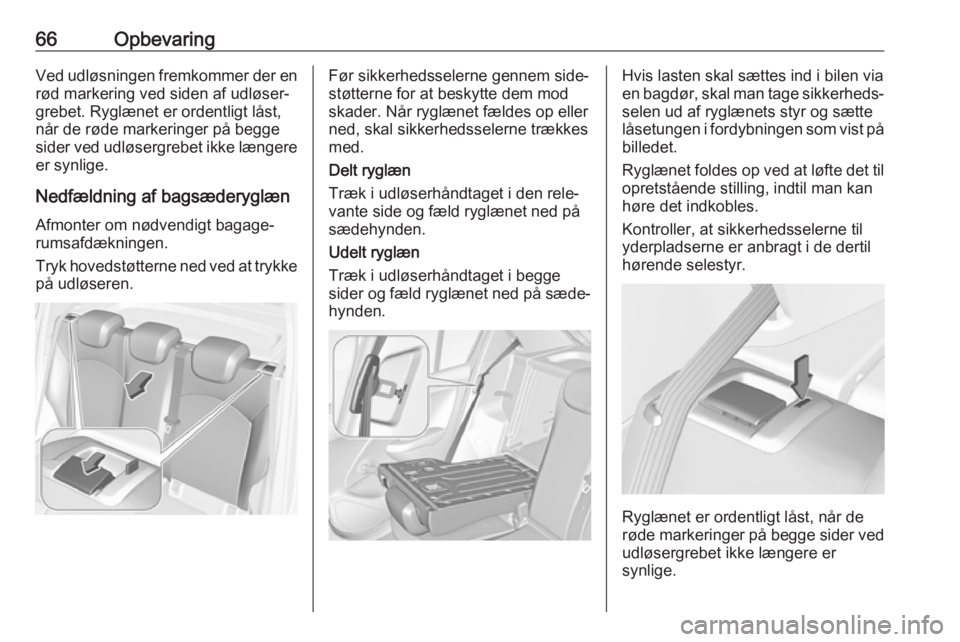

66OpbevaringVed udløsningen fremkommer der enrød markering ved siden af udløser‐grebet. Ryglænet er ordentligt låst,
når de røde markeringer på begge
sider ved udløsergrebet ikke længere er synlige.
Nedfældning af bagsæderyglæn Afmonter om nødvendigt bagage‐
rumsafdækningen.
Tryk hovedstøtterne ned ved at trykke på udløseren.Før sikkerhedsselerne gennem side‐
støtterne for at beskytte dem mod
skader. Når ryglænet fældes op eller ned, skal sikkerhedsselerne trækkes
med.
Delt ryglæn
Træk i udløserhåndtaget i den rele‐
vante side og fæld ryglænet ned på
sædehynden.
Udelt ryglæn
Træk i udløserhåndtaget i begge
sider og fæld ryglænet ned på sæde‐
hynden.Hvis lasten skal sættes ind i bilen via
en bagdør, skal man tage sikkerheds‐ selen ud af ryglænets styr og sætte
låsetungen i fordybningen som vist på
billedet.
Ryglænet foldes op ved at løfte det til opretstående stilling, indtil man kan
høre det indkobles.
Kontroller, at sikkerhedsselerne til
yderpladserne er anbragt i de dertil
hørende selestyr.
Ryglænet er ordentligt låst, når de
røde markeringer på begge sider ved
udløsergrebet ikke længere er
synlige.

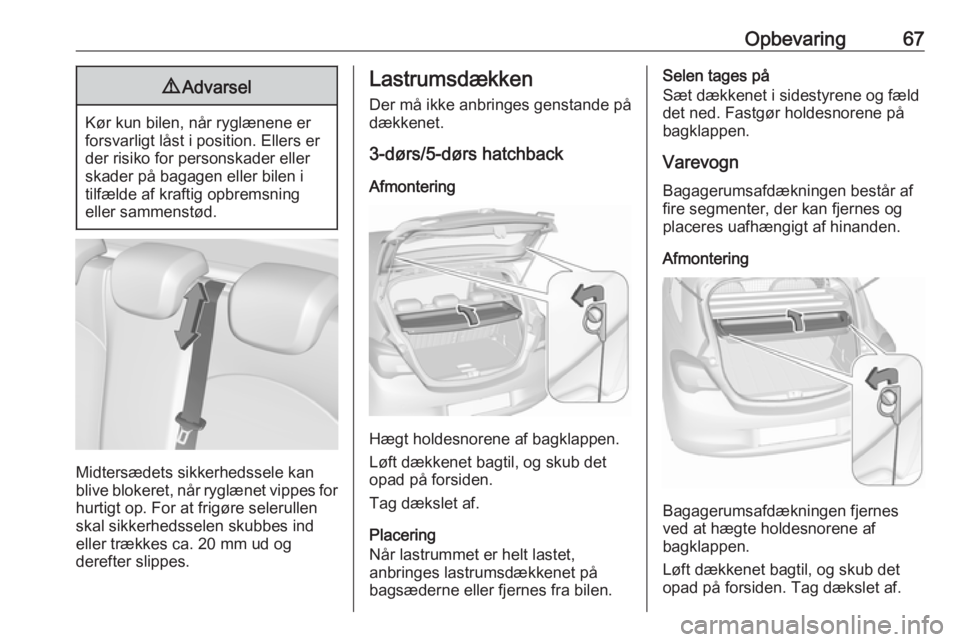

Opbevaring679Advarsel
Kør kun bilen, når ryglænene er
forsvarligt låst i position. Ellers er
der risiko for personskader eller skader på bagagen eller bilen i
tilfælde af kraftig opbremsning
eller sammenstød.
Midtersædets sikkerhedssele kan blive blokeret, når ryglænet vippes for
hurtigt op. For at frigøre selerullen
skal sikkerhedsselen skubbes ind
eller trækkes ca. 20 mm ud og
derefter slippes.
Lastrumsdækken
Der må ikke anbringes genstande på
dækkenet.
3-dørs/5-dørs hatchback
Afmontering
Hægt holdesnorene af bagklappen.
Løft dækkenet bagtil, og skub det opad på forsiden.
Tag dækslet af.
Placering
Når lastrummet er helt lastet,
anbringes lastrumsdækkenet på
bagsæderne eller fjernes fra bilen.
Selen tages på
Sæt dækkenet i sidestyrene og fæld
det ned. Fastgør holdesnorene på
bagklappen.
Varevogn
Bagagerumsafdækningen består af
fire segmenter, der kan fjernes og
placeres uafhængigt af hinanden.
Afmontering
Bagagerumsafdækningen fjernes
ved at hægte holdesnorene af
bagklappen.
Løft dækkenet bagtil, og skub det opad på forsiden. Tag dækslet af.

68Opbevaring
De tre andre segmenter (i rækkeføl‐
gen 1 til 3) tages ud ved at løfte dem
bagtil, frigøre dem, dreje og tage dem
ud.
Selen tages på
Sæt segmenterne på plads i række‐
følgen 3 til 1. Sæt segmenterne ind i
fordybningerne i siden.
Segmenterne overlapper hinanden i
samlingerne, når de lukkes.
For at installere bagagerumsafdæk‐
ningen, indsæt afdækningen i side‐
styrene og fæld den ned. Fastgør
holdesnorene på bagklappen.
Gulvafdækning
Gulvafdækning, bag
Løft gulvafdækningen bag for at få
adgang til havariudstyret.
Værktøj 3 208.
På modeller med et dækreparations‐
sæt i højre side af lastrummet kan
reservehjulsfordybningen bruges
som et ekstra opbevaringsrum.
Lappesæt 3 216.
Dobbelt lastrumsgulv Det dobbelte lastrumsgulv kan sættes
i lastrummet i to positioner:
● direkte over afdækningen til reservehjulsfordybningen eller
gulvafdækningen
● eller i lastrummets øverste åbnin‐
ger
Lastrumsgulvet tages af ved at bruge
fordybningen og trække bagud.
Lastrumsgulvet sættes i ved at
skubbe det fremefter i den tilhørende
føring og derefter sænke det.
Hvis gulvet er monteret i den øverste
position, kan rummet mellem last‐
rumsgulvet og afdækningen til reser‐
vehjulsfordybningen bruges som et
opbevaringsrum.

Opbevaring69Hvis bagsæderyglænene er vippet
fremefter, fås der i denne position et næsten helt fladt lastrum.
Det dobbelte lastrumsgulv kan klare
en belastning på højst 100 kg. I den
nederste position kan det dobbelte
lastrumsgulv holde den maksimalt
tilladte last.
Surrekroge 3-dørs/5-dørs hatchback
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Varevogn
Læs kan sikres med fire surrings‐
kroge i lastrummet
Advarselstrekant
Advarselstrekanten findes i lastrum‐
met under bagklappen.

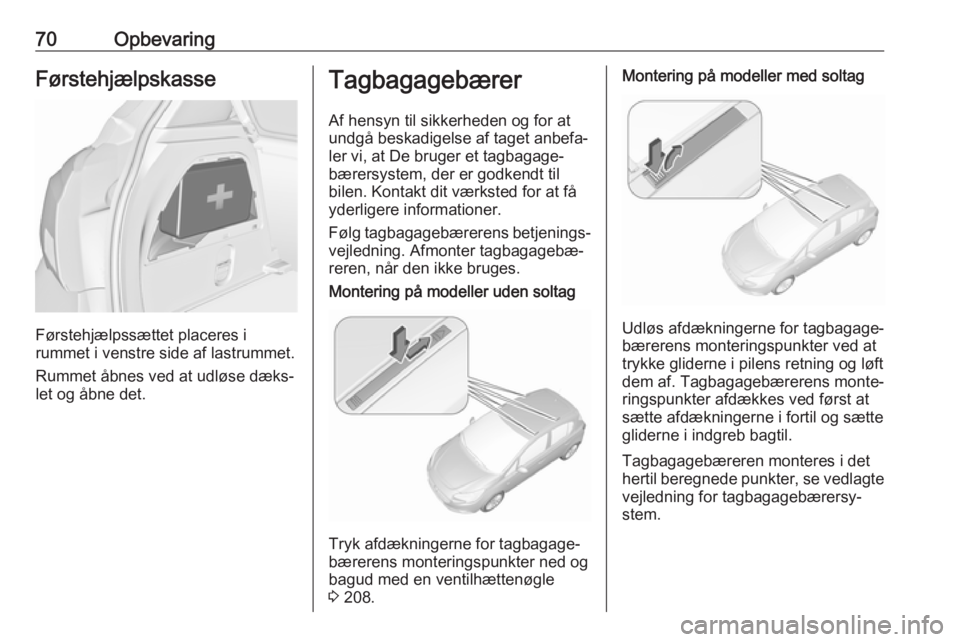

70OpbevaringFørstehjælpskasse
Førstehjælpssættet placeres i
rummet i venstre side af lastrummet.
Rummet åbnes ved at udløse dæks‐
let og åbne det.
Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bilen. Kontakt dit værksted for at få
yderligere informationer.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.Montering på modeller uden soltag
Tryk afdækningerne for tagbagage‐
bærerens monteringspunkter ned og
bagud med en ventilhættenøgle
3 208.
Montering på modeller med soltag
Udløs afdækningerne for tagbagage‐
bærerens monteringspunkter ved at
trykke gliderne i pilens retning og løft
dem af. Tagbagagebærerens monte‐
ringspunkter afdækkes ved først at
sætte afdækningerne i fortil og sætte gliderne i indgreb bagtil.
Tagbagagebæreren monteres i det
hertil beregnede punkter, se vedlagte
vejledning for tagbagagebærersy‐
stem.
