Klíče, dveře a okna39Rozezní se výstražná zvuková
signalizace a v DIC se zobrazí
příslušná zpráva.Výstraha
Důrazně doporučujeme provádět
manuální zavírání stahovací
střechy ve dvou osobách.
Ruční ovládání stahovací střechy je povoleno pouze pro zavírání.
Před zahájením ovládání si
kompletně prostudujte následující
popis.
Manuální zavírání neprovádějte,
pokud se vozidlo nachází na
svahu nebo v náklonu.
Před zahájením zavírání
demontujte velký spojler.
Po zavření nechte stahovací
střechu opravit v servisu.
Připravte si následující nástroje, jež
jsou pro manuální ovládání nezbytné:
● imbusový klíč se šestihranem 4 mm na dlouhé straně a se
šestihranem 6 mm na straně
krátké – nachází se v odkládací
schránce v palubní desce
● dva provazy, jež se nacházejí v odkládací schránce v palubní
desce
● šroubovák, který se nachází ve schránce s nářadím
v zavazadlovém prostoru 3 216
1. Vypněte zapalování.
2. Otevřete víko zavazadlového prostoru a ze schránky s nářadímvyjměte šroubovák.3. Na vnitřní straně horního okraje víka zavazadlového prostoru je
páčka pro odjištění víka stahovací střechy. Nahmatejte tuto páčku
a otočte ji směrem dolů, čímž
odjistíte západku.
Poznámky
Počínaje následujícím krokem nelze otevřít víko zavazadlového prostoru.
Ze schránky s nářadím vyjměte
šroubovák pro další operaci. Je
možné, že zavazadlový prostor
nebude možné otevřít, dokud
vozidlo nebude přistaveno do
servisu. Proto ze zavazadlového
prostoru vyjměte všechny potřebné
předměty.

40Klíče, dveře a okna4. Uzavřete víko zavazadlovéhoprostoru.
5. Na obou stranách současnězvedněte víko stahovací střechy
vzhůru, přibližně do zpola
zvednuté polohy.
6. Zasuňte inbusový klíč 4 mm do vyznačeného místa na jednotce
pohonu klapek. Tímto inbusovým klíčem otočte po směru
hodinových ručiček v celém
rozsahu až k dorazu, aby se boční klapky otočily dovnitř.
7. Víko stahovací střechy otevřete do jeho koncové polohy.8. Na obou stranách sejměteplastové kryty, a to zatlačením
a posunutím směrem dozadu, viz
obrázek.

Klíče, dveře a okna419. Na otočných závěsech na oboustranách jsou viditelné značky.
10. Přiložené provazy provlékněte kolem vyznačeného místa
u závěsu na obou stranách
a konec provazu protáhněte
smyčkou, viz obrázek.
11. Konec každého z těchto provazů položte směrem dopředu.
12. Zvednutím předního oblouku ( 1)
a současně napínacího oblouku
( 2 ) na obou stranách vytáhněte
stahovací střechu.
13. Přední oblouk ( 1) posuňte k rámu
čelního skla.
14. Vyjměte malé víčko v rámu čelního skla pomocí šroubováku,
který zasunete do vybrání v tomto
víčku.

42Klíče, dveře a okna
15. Zasuňte inbusový klíč 6 mm douzávěru a otočením tohoto
inbusového klíče po směru
hodinových ručiček do jeho
koncové polohy zajistěte
západku.16. Na obou stranách zvedněte napínací oblouk ( 2) stahovací
střechy. Pomalým tlakem zvedněte víko stahovací střechy
přibližně do zpola zvednuté
polohy a poté je nechte zasunout
do zavřené polohy.
17. Napínací oblouk ( 2) stahovací
střechy spusťte dolů.
Poznámky
V této poloze lze s vozidlem dojet do servisu a stahovací střechu nechat
opravit. Stahovací střecha není
zcela vodotěsná a není zajištěna v zadní části.
K úplnému zajištění stahovací
střechy proveďte následující krok.18. Obě strany napínacího oblouku silně zatlačte směrem dolů.
Zároveň pomocí šroubováku
navléknutého do smyčky pomalu,
plynule táhněte za tento provaz
směrem vpřed. Druhou rukou se
případně opřete o rám dveří.
Tento úkon proveďte na obou
stranách, čímž stahovací střechu
zajistíte v zadní části.
Po provedení posledního kroku lze
víko zavazadlového prostoru opět
otevřít. Vyjmutí provazů nechte na
servisní dílně.
Pokud jsou tyto provazy upevněny,
stahovací střecha se nesmí otevírat.

Klíče, dveře a okna43Spojler
Ve vaku za opěradly zadních sedadel
se nacházejí dva spojlery. Sklopte
opěradla zadních sedadel dolů
3 73, otevřete upevňovací prvky
Velcro a vak vysuňte z vybrání.
● Malý spojler lze umístit mezi opěrky hlavy zadních sedadel.
● Velký spojler lze umístit za přední
sedadla.
Na usměrňovač vzduchu neumisťujte žádné předměty.
Aby tyto deflektory bylo možné
namontovat, musí být stahovací
střecha otevřená.
Namontování malého spojleru
● Sklopte dolů levé zadní opěradlo
3 73.
● Z vedení mezi opěrkami hlavy
zadních sedadel sejměte kryt
jeho posunutím stranou, k levé
straně vozidla.
● Zasuňte adaptér spojleru s vyvýšením do protilehlého
vybrání ve vedení.
● Spojler ve vedení posuňte směrem k pravé straně vozidla
tak, aby zapadl.
● Zadní opěradlo zvedněte.
Odmontování spojleru provedete
postupem v opačném pořadí.
Namontování velkého spojleru ● Tento spojler vyjměte z vaku.

44Klíče, dveře a okna
● Vysuňte čtyři zajišťovací kolíkyspojleru: horní kolíky, pružinou
předepnuté, vyskočí, jestliže jimi
otočíte z držáků na obou
stranách, spodní kolíky vyskočí, jestliže zvednete západky
u suvných prvků na obou
stranách.
● Spojler rozložte.● Využijte závěsů za předními sedadly – zajišťovací kolíky na
pravé straně zasuňte do vybrání
v čalounění na pravé straně,
v blízkosti zadního sedadla.
Deflektor mírně prohněte v jeho
střední části a zajišťovací kolíky
na levé straně zasuňte do
vybrání v čalounění na levé
straně. Zajistěte, aby všechny
kolíky správně zapadly. Spojler
stlačte v jeho střední části
směrem dolů.● Horní část vyklopte vzhůru, do vertikální polohy.
Když je namontován velký spojler,
nelze sedět na zadních sedadlech.
Jestliže vertikální část spojleru není
využívána, lze ji složit dolů.
Při zavření stahovací střechy může
spojler zůstat namontován.
Pro odmontování složte vertikální
část spojleru dolů. Spojler poněkud
zvedněte v jeho střední části a na
obou stranách jej vyjměte z vybrání.

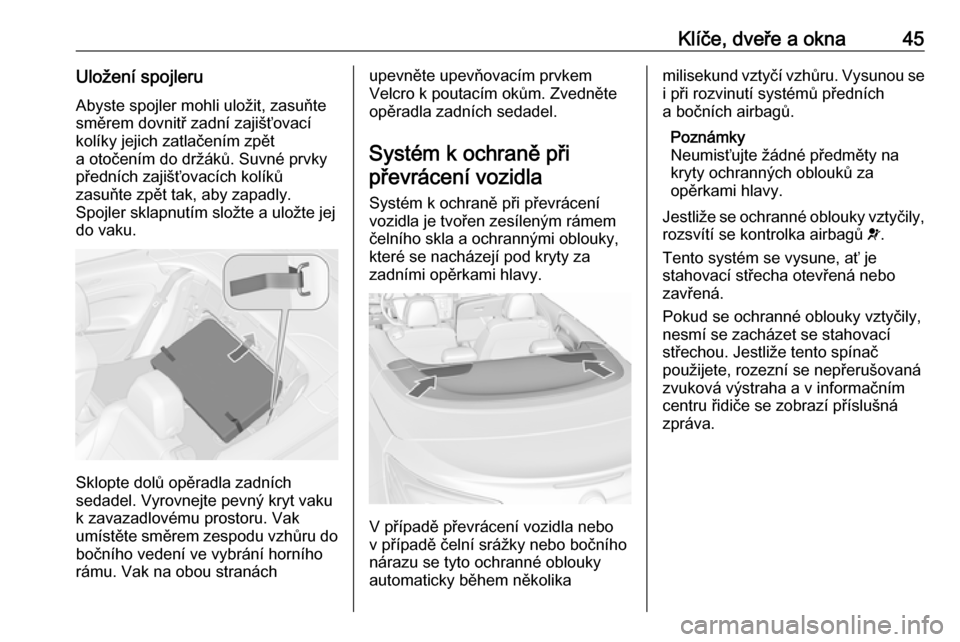

Klíče, dveře a okna45Uložení spojleruAbyste spojler mohli uložit, zasuňte
směrem dovnitř zadní zajišťovací
kolíky jejich zatlačením zpět
a otočením do držáků. Suvné prvky
předních zajišťovacích kolíků
zasuňte zpět tak, aby zapadly.
Spojler sklapnutím složte a uložte jej
do vaku.
Sklopte dolů opěradla zadních
sedadel. Vyrovnejte pevný kryt vaku
k zavazadlovému prostoru. Vak
umístěte směrem zespodu vzhůru do
bočního vedení ve vybrání horního
rámu. Vak na obou stranách
upevněte upevňovacím prvkem
Velcro k poutacím okům. Zvedněte
opěradla zadních sedadel.
Systém k ochraně při převrácení vozidla
Systém k ochraně při převrácení
vozidla je tvořen zesíleným rámem
čelního skla a ochrannými oblouky,
které se nacházejí pod kryty za
zadními opěrkami hlavy.
V případě převrácení vozidla nebo
v případě čelní srážky nebo bočního nárazu se tyto ochranné oblouky
automaticky během několika
milisekund vztyčí vzhůru. Vysunou se
i při rozvinutí systémů předních
a bočních airbagů.
Poznámky
Neumisťujte žádné předměty na
kryty ochranných oblouků za
opěrkami hlavy.
Jestliže se ochranné oblouky vztyčily, rozsvítí se kontrolka airbagů v.
Tento systém se vysune, ať je
stahovací střecha otevřená nebo zavřená.
Pokud se ochranné oblouky vztyčily,
nesmí se zacházet se stahovací
střechou. Jestliže tento spínač
použijete, rozezní se nepřerušovaná
zvuková výstraha a v informačním
centru řidiče se zobrazí příslušná
zpráva.

46Sedadla, zádržné prvkySedadla, zádržné
prvkyOpěrky hlavy ................................ 46
Aktivní opěrky hlavy ..................48
Přední sedadla ............................ 48
Poloha sedadla .......................... 48
Manuální nastavení sedadla .....49
Sklopení sedadla .......................51
Seřízení elektricky nastavitelného sedadla ............53
Loketní opěrka ........................... 54
Topení ....................................... 55
Ventilace .................................... 55
Bezpečnostní pásy ......................55
Tříbodový bezpečnostní pás .....57
Systém airbagů ............................ 58
Systém čelních airbagů .............62
Boční airbagy ............................ 62
Vypnutí airbagu ......................... 63
Dětské zádržné prvky ..................64
Dětské zádržné systémy ...........64
Místa pro instalaci dětských zádržných systémů ................... 66Dětské zádržné systémyISOFIX ...................................... 69
Top-tether upevňovací poutka ...69Opěrky hlavy
Poloha9 Varování
Jezděte pouze s opěrkou hlavy
nastavenou do správné polohy.
Horní okraj opěrky hlavy by měl být v úrovni s horní částí hlavy. Pokud
není možné, pro velmi vysoké
cestující, takto opěrku nastavit,
musíte ji vysunout do nejvyšší polohy;
pro velmi malé cestující ji nastavte do
nejnižší polohy.
