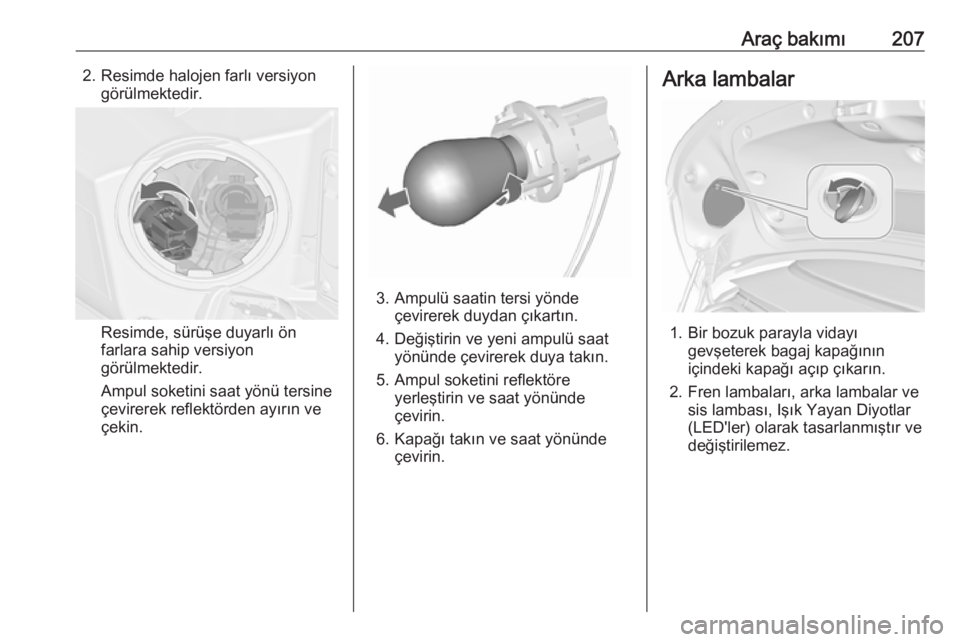

Araç bakımı2072. Resimde halojen farlı versiyongörülmektedir.
Resimde, sürüşe duyarlı ön
farlara sahip versiyon
görülmektedir.
Ampul soketini saat yönü tersine
çevirerek reflektörden ayırın ve
çekin.
3. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Arka lambalar
1. Bir bozuk parayla vidayı gevşeterek bagaj kapağınıniçindeki kapağı açıp çıkarın.
2. Fren lambaları, arka lambalar ve sis lambası, Işık Yayan Diyotlar
(LED'ler) olarak tasarlanmıştır ve
değiştirilemez.

208Araç bakımı

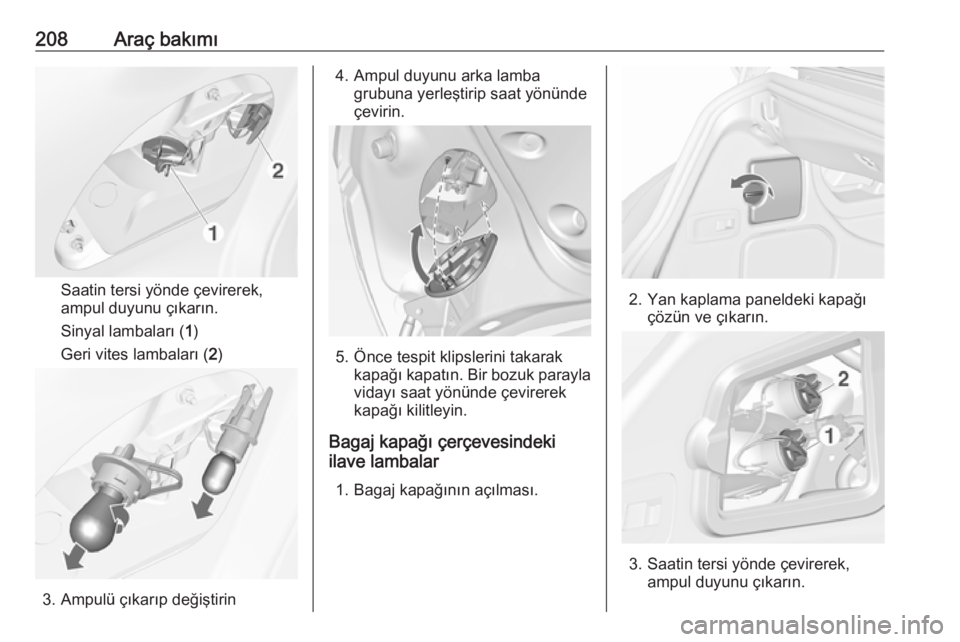

Saatin tersi yönde çevirerek,
ampul duyunu çıkarın.
Sinyal lambaları ( 1)
Geri vites lambaları ( 2)
3. Ampulü çıkarıp değiştirin
4. Ampul duyunu arka lamba
grubuna yerleştirip saat yönünde
çevirin.
5. Önce tespit klipslerini takarak kapağı kapatın. Bir bozuk parayla
vidayı saat yönünde çevirerek
kapağı kilitleyin.
Bagaj kapağı çerçevesindeki
ilave lambalar
1. Bagaj kapağının açılması.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Saatin tersi yönde çevirerek,ampul duyunu çıkarın.

Araç bakımı209Sinyal lambaları (1)
Arka lambalar ( 2)
4. Ampulü çıkarıp değiştirin.
5. Ampul duyunu muhafazaya yerleştirin ve saat yönünde
çevirin.
6. Yan kaplama kapağını takın.

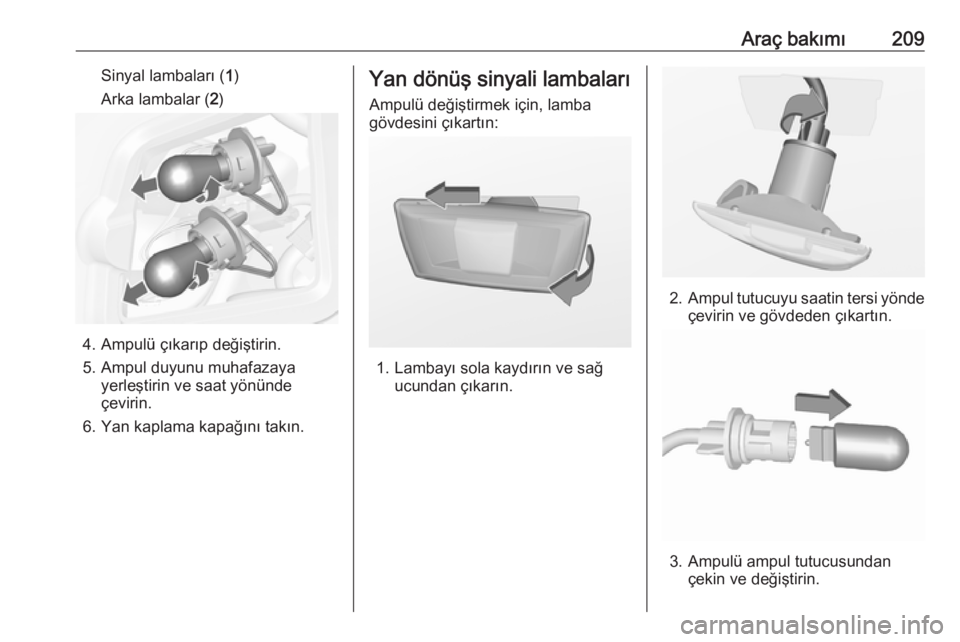

Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

210Araç bakımı4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

Araç bakımı211Elektronik sistem

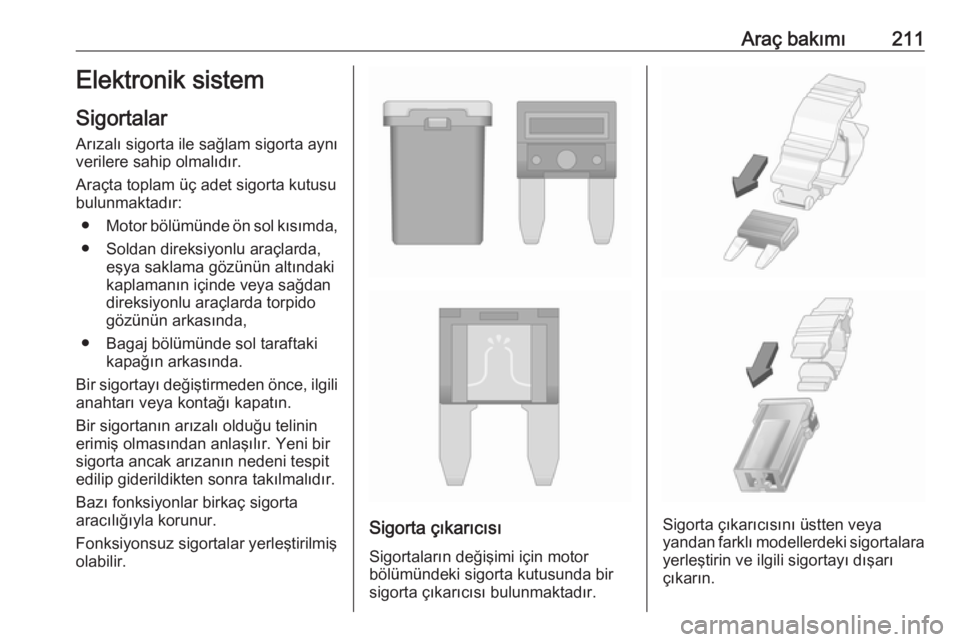

Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
● Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

212Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

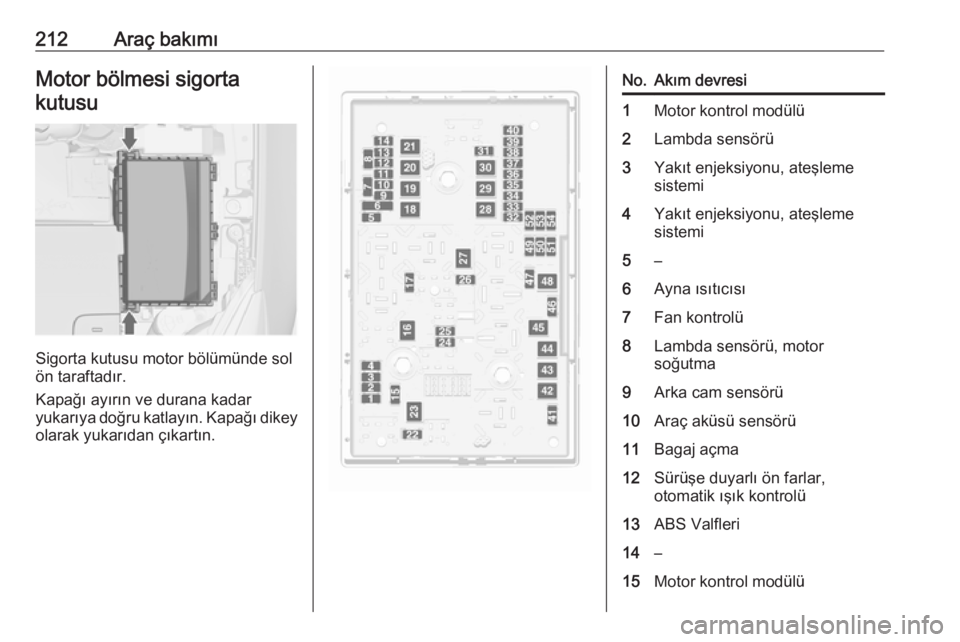

No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–15Motor kontrol modülü

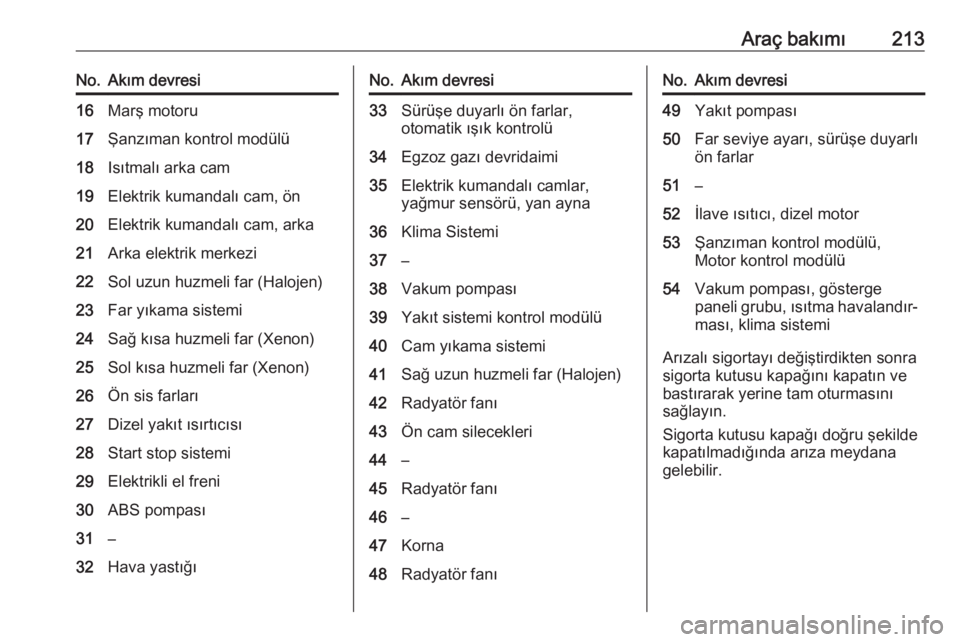

Araç bakımı213No.Akım devresi16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–32Hava yastığıNo.Akım devresi33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–47Korna48Radyatör fanıNo.Akım devresi49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

214Araç bakımıGösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.

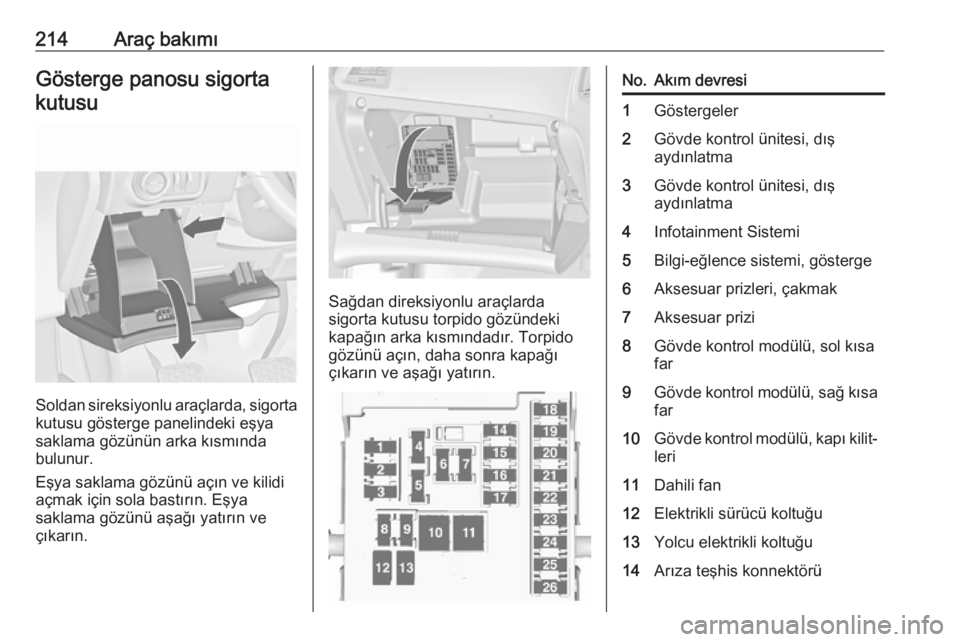

No.Akım devresi1Göstergeler2Gövde kontrol ünitesi, dış
aydınlatma3Gövde kontrol ünitesi, dış
aydınlatma4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizleri, çakmak7Aksesuar prizi8Gövde kontrol modülü, sol kısa
far9Gövde kontrol modülü, sağ kısa
far10Gövde kontrol modülü, kapı kilit‐
leri11Dahili fan12Elektrikli sürücü koltuğu13Yolcu elektrikli koltuğu14Arıza teşhis konnektörü
