2017.5 OPEL CASCADA Sürücü El Kitabı (in Turkish)

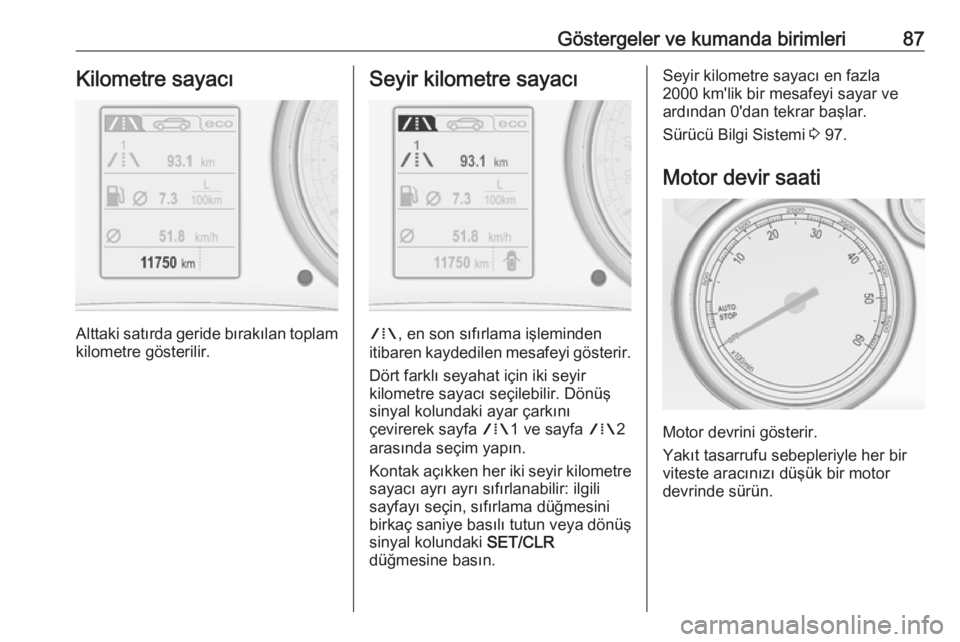

Göstergeler ve kumanda birimleri87Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre gösterilir.
Seyir kilometre sayacı
W , en son sıfırlama işleminden
itibaren kaydedilen mesafeyi gösterir.
Dört farklı seyahat için iki seyir
kilometre sayacı seçilebilir. Dönüş
sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her iki seyir kilometre sayacı ayrı ayrı sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş
sinyal kolundaki SET/CLR
düğmesine basın.
Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi 3 97.
Motor devir saati
Motor devrini gösterir.
Yakıt tasarrufu sebepleriyle her bir
viteste aracınızı düşük bir motor
devrinde sürün.

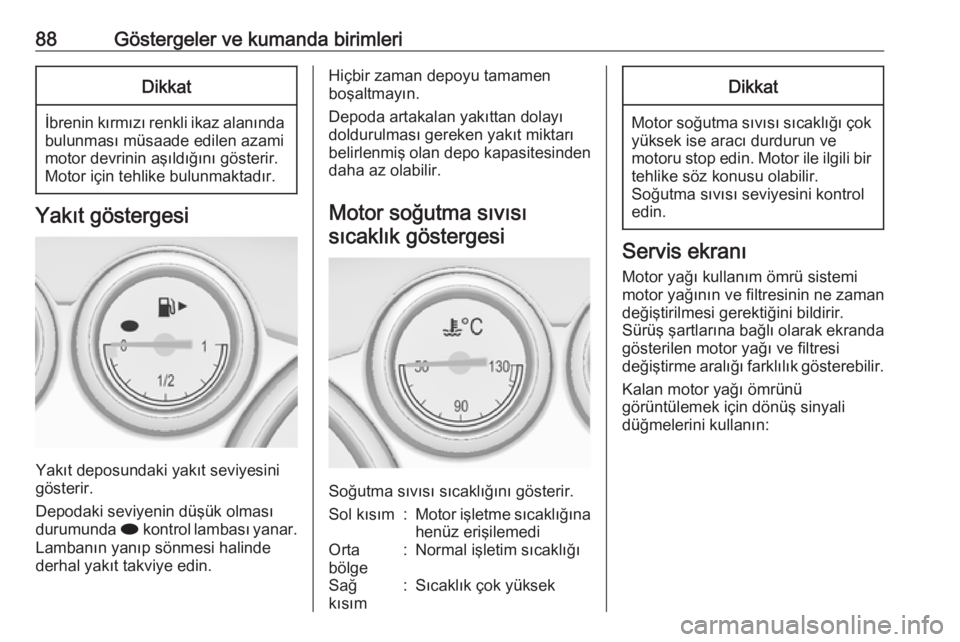

88Göstergeler ve kumanda birimleriDikkat
İbrenin kırmızı renkli ikaz alanındabulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki yakıt seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Motor soğutma sıvısısıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
Sol kısım:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığıSağ
kısım:Sıcaklık çok yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan motor yağı ömrünü
görüntülemek için dönüş sinyali
düğmelerini kullanın:

Göstergeler ve kumanda birimleri89
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .
Geri kalan motor yağı ömrü süresi,
Sürücü bilgi sisteminde yüzde
cinsinden gösterilir.
SıfırlaSıfırlamak için,dönüş sinyali kolu
üzerindeki SET/CLR öğesini birkaç
saniye basılı tutun. Kalan motor yağı
ömrü sayfası etkin olmalıdır. Kontağı
açın, ama motoru çalıştırmayın.
Sistemin düzgün çalışmasını
sağlamak için, her yağ değişiminde
sistem sıfırlanmalıdır. Bir servise
başvurun.
Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde, Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 97.
Servis/bakım bilgisi 3 241.Kontrol lambaları
Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:kırmızı:tehlike, önemli hatırlatmasarı:uyarı, açıklama, arızayeşil:etkinleştirme onayımavi:etkinleştirme onayıbeyaz:etkinleştirme onayı
Gösterge panelindeki kontrol
lambaları

90Göstergeler ve kumanda birimleriOrta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 90XEmniyet kemeri takma uyarısı
3 91vHava yastığı ve kemer gerdiri‐
ciler ve koruyucu çubuklar
3 91VHava yastığının devre dışı bıra‐
kılması 3 91pŞarj sistemi 3 92ZArıza gösterge lambası 3 92RFren ve debriyaj sistemi 3 92-Pedala basın 3 92mElektrikli park freni 3 93jElektrikli park freni arızası
3 93uAnti blokaj fren sistemi (ABS)
3 93RVites yükseltme 3 93cServo direksiyon 3 93)Şerit değiştirme uyarısı 3 94aElektronik Stabilite Kontrolü
kapalı 3 94bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 94kÇekiş Kontrol Sistemi kapalı
3 94!Ön ısıtma 3 94%Dizel partikül filtresi 3 94YAdBlue 3 95wLastik basıncı kontrol sistemi
3 95IMotor yağ basıncı 3 95iDüşük yakıt seviyesi 3 95dElektronik şifreli devre kesici
(immobilizer) 3 968Dış aydınlatma 3 96CUzun hüzmeli far 3 96lUzun hüzmeli far asistanı
3 96fSürüşe duyarlı ön farlar (AFL)
3 96>Sis farı 3 96rArka sis lambası 3 96mHız Sabitleme Sistemi (Cruise
control) 3 96AÖnde araç tespit edildi 3 97hKapı açık 3 97
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.

Göstergeler ve kumanda birimleri91Kısa süre yanarsaPark lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 203,
Sigortalar 3 211.
Dönüş sinyal lambaları 3 123.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemergerdiriciler ve koruyucu çubuklar
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiriciler veya
açılabilir koruyucu çubuklarında bir
arıza vardır. Bir kaza anında hava yastıkları, kemer gerdiricileri ve
koruyucu çubukları tetiklenmeyebilir.
Kemer gerdiricilerin hava
yastıklarının veya açılabilir koruyucu
çubukların bir defa devreyegirmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 58, 3 55.
Devrilme koruma sistemi 3 45.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.
Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 63.

92Göstergeler ve kumanda birimleri9Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemiKontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 200.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 157.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 157.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 143.
Yanıp sönerse Anahtar 3 17 ile motoru çalıştırmak
için debriyaj pedalına basılmalıdır,
3 142.

Göstergeler ve kumanda birimleri93Bazı versiyonlarda, Sürücü Bilgi
Sisteminde debriyaj pedalına
basılmasını belirten bir mesaj çıkar
3 104.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda Elektrikli park freni devrededir
3 157.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 157.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin sıfırlanması için elektrikli park freninidevreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 156.
Vites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde bir kontrol
lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde (DIC) daha
yüksek bir vitesin rakamını belirten bir sembol R gösterilir veya tam sayfa
olarak açılır.
EcoFlex sürüş asistanı 3 97.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 143.

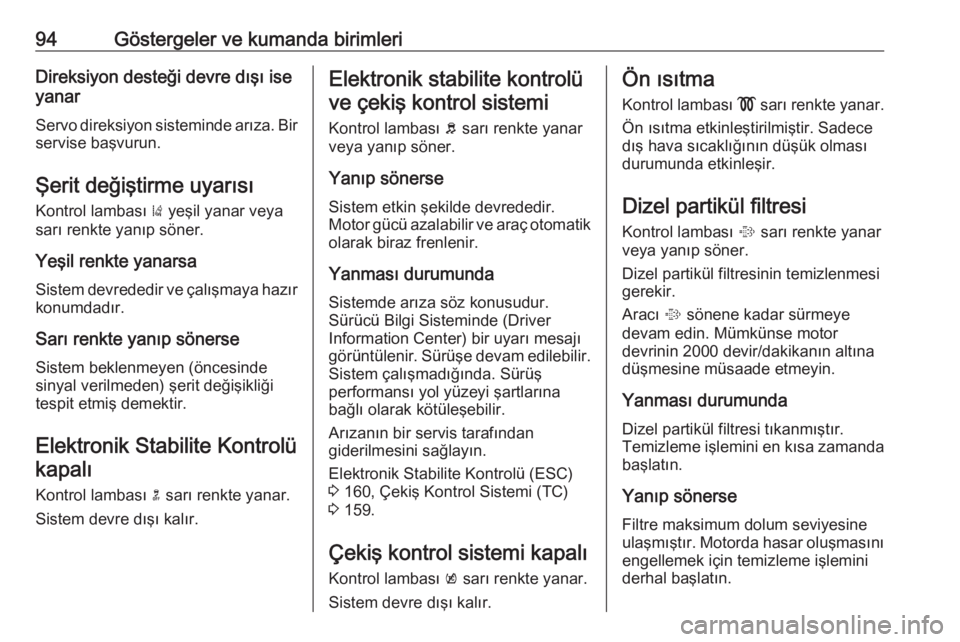

94Göstergeler ve kumanda birimleriDireksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir
servise başvurun.
Şerit değiştirme uyarısı Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesindesinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite Kontrolükapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Yanması durumunda Sistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir. Sürüşe devam edilebilir. Sistem çalışmadığında. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik Stabilite Kontrolü (ESC)
3 160, Çekiş Kontrol Sistemi (TC)
3 159.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
