Conduite et utilisation175la molette de réglage pour choisir la
page d'indication de distance vers
l'avant.
La distance minimale indiquée est de 0,5 seconde.
S'il n'y a pas de véhicule à l'avant ou
si le véhicule à l'avant est hors de
portée, deux tirets sont indiqués :
-.- s.
Aide au stationnement
Aide au stationnement arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs
pendant la marche arrière et l'uti‐
lisation du système d'aide au
stationnement arrière.
L'aide au stationnement arrière faci‐
lite les manœuvres en mesurant la
distance entre le véhicule et les
obstacles présents à l'arrière. Il
informe et avertit le conducteur par des signaux sonores.
Le système possède quatre capteurs de stationnement à ultrasons dispo‐
sés dans le pare-chocs arrière.
Activation
Le système est automatiquement prêt
à fonctionner lorsque la marche
arrière est engagée.
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement

176Conduite et utilisationdangereux derrière le véhicule. L'in‐
tervalle entre les signaux sonores se
réduit au fur et à mesure que le
véhicule se rapproche de cet obsta‐
cle. Lorsque la distance est inférieure
à environ 30 cm, le signal sonore est
continu.
En outre, la distance par rapport aux
obstacles peut également être affi‐
chée au centre d'informations du
conducteur.
Désactivation
Le système se désactive automati‐
quement lorsque la marche arrière
est engagée.
Pour réactiver le système, engager la marche arrière.
La désactivation manuelle est égale‐ ment possible. Pour cela, appuyer sur
le bouton d'aide au stationnement
r .
Lorsque le système est désactivé, la
diode du bouton s'éteint.
De plus, Aide stationnement
désactivée s'affiche sur le DIC lors‐
que le système est désactivé manuel‐ lement.
Défaillance
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires,
comme des capteurs recouverts de
neige, un message s'affiche au
Centre d'informations du conducteur.
Messages du véhicule 3 106.Aide au stationnement
avant-arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
L'aide au stationnement avant-arrière mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Le système émet
des signaux sonores et affiche des
messages.

Conduite et utilisation177
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Le signal en cas d'obstacles à l'avant retentit via les haut-parleurs avant ;
pour les obstacles à l'arrière, il retentit
via les haut-parleurs arrière.
Bouton d'aide au stationnement et
logique de fonctionnement
L'aide au stationnement avant-arrière
est dotée du bouton r. Si le
véhicule est en outre équipé d'un système avancé d'aide au stationne‐
ment (voir la description distincte ci-
après), le système est équipé du
bouton D. Les deux systèmes
seront actionnés en appuyant sur
D .
Une pression courte sur r ou D
désactive ou active l'aide au station‐
nement avant.
Une pression longue sur D
(une seconde environ) active ou désactive le système avancé d'assis‐ tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pressioncourte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.
● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au
stationnement avant-arrière sont actifs : une pression courte
désactive les deux systèmes.

178Conduite et utilisationActivation
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et
arrière est prête à fonctionner.
L'aide au stationnement avant est
également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une LED allumée dans le bouton de
l'aide au stationnement r ou D
indique que le système est prêt à
fonctionner.
Si le véhicule dépasse une vitesse de 11 km/h, l'aide au stationnementavant est désactivée. L'aide au
stationnement avant est toujours
réactivée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement
dangereux derrière et devant le
véhicule. Selon le côté du véhicule le
plus proche d'un obstacle, vous
entendez les signaux d'avertisse‐
ment sonores sur le côté correspon‐
dant du véhicule. L'intervalle entre lessignaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
La distance jusqu'aux obstacles est
également affichée sur le DIC 3 98.
La distance vers l'obstacle avant et
arrière est indiquée par des lignes de distance qui se modifient autour du
véhicule.
Les obstacles à l'arrière sont indiqués
simultanément de manière sonore et
visuelle.
Les obstacles à l'avant sont d'abord
indiqués visuellement. À des distan‐
ces inférieures à 80 cm, un signal
sonore est également émis.
L'indication de la distance affichée
sur le centre d'informations du
conducteur peut être interrompue par les messages véhicule ayant uneplus grande priorité. Pour faire à
nouveau apparaître l'indication de
distance, approuver le message en
appuyant sur SET/CLR au niveau du
levier des clignotants.
Désactivation
L'aide au stationnement arrière se désactive automatiquement lorsque
l'on quitte la marche arrière.
L'aide au stationnement avant désac‐ tivée automatiquement à une vitesse
supérieure à 11 km/h.

Conduite et utilisation179

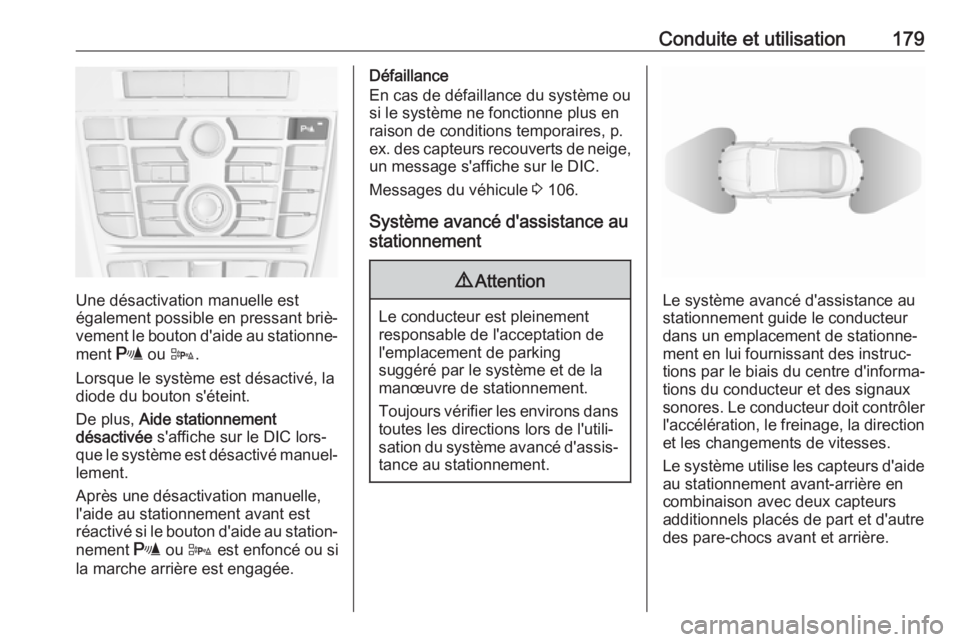

Une désactivation manuelle est
également possible en pressant briè‐ vement le bouton d'aide au stationne‐
ment r ou D.
Lorsque le système est désactivé, la
diode du bouton s'éteint.
De plus, Aide stationnement
désactivée s'affiche sur le DIC lors‐
que le système est désactivé manuel‐
lement.
Après une désactivation manuelle,
l'aide au stationnement avant est réactivé si le bouton d'aide au station‐
nement r ou D est enfoncé ou si
la marche arrière est engagée.
Défaillance
En cas de défaillance du système ou si le système ne fonctionne plus en
raison de conditions temporaires, p.
ex. des capteurs recouverts de neige,
un message s'affiche sur le DIC.
Messages du véhicule 3 106.
Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de stationne‐
ment en lui fournissant des instruc‐
tions par le biais du centre d'informa‐
tions du conducteur et des signaux
sonores. Le conducteur doit contrôler l'accélération, le freinage, la direction
et les changements de vitesses.
Le système utilise les capteurs d'aide au stationnement avant-arrière en
combinaison avec deux capteurs
additionnels placés de part et d'autre
des pare-chocs avant et arrière.

180Conduite et utilisationBouton d'aide au stationnement D
et logique de fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière (voir description
plus haut) sont tous deux actionnés
en appuyant sur D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement avant.
Une pression longue sur D
(une seconde environ) active ou
désactive le système avancé d'assis‐
tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au
stationnement avant-arrière sont
actifs : une pression courte
désactive les deux systèmes.
Activation
Lors de la recherche d'un emplace‐
ment de stationnement, le système
est préparé à fonctionner en
appuyant sur D pendant
une seconde environ.
Le système ne peut être activé et rechercher un emplacement de
stationnement que jusqu'à une
vitesse de 30 km/h au maximum.
La distance parallèle maximale auto‐
risée entre le véhicule et la rangée
des véhicules stationnés est de
1,8 mètres.
Fonctionnement
Quand le véhicule passe le long d'une rangée de voitures et que le système
est activé, le système avancé d'as‐
sistance au stationnement
commence à rechercher un emplace‐
ment de stationnement adéquat.
Lorsqu'un emplacement adéquat est

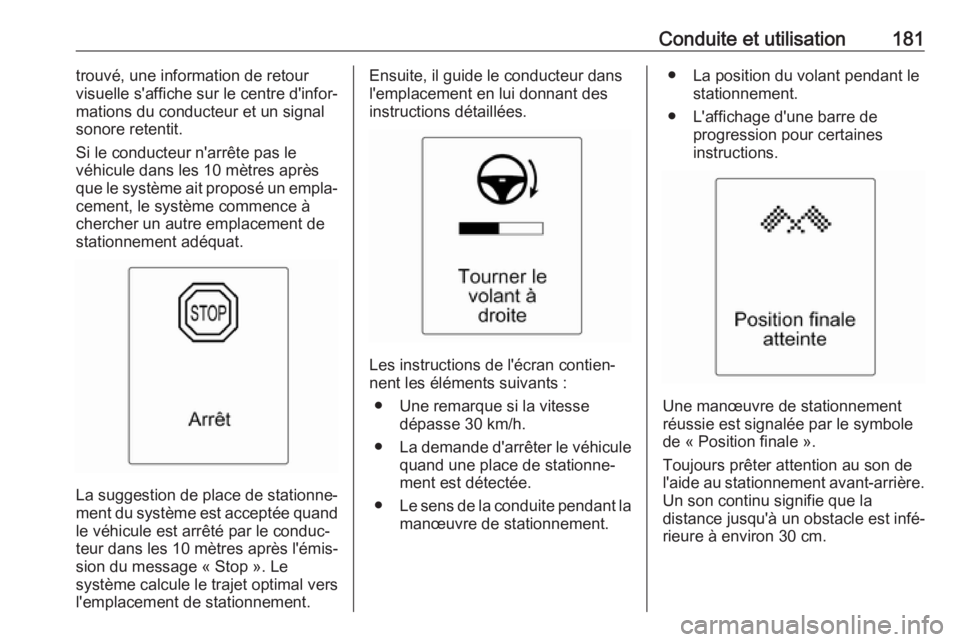

Conduite et utilisation181trouvé, une information de retour
visuelle s'affiche sur le centre d'infor‐
mations du conducteur et un signal
sonore retentit.
Si le conducteur n'arrête pas le
véhicule dans les 10 mètres après
que le système ait proposé un empla‐
cement, le système commence à
chercher un autre emplacement de
stationnement adéquat.
La suggestion de place de stationne‐
ment du système est acceptée quand
le véhicule est arrêté par le conduc‐
teur dans les 10 mètres après l'émis‐
sion du message « Stop ». Le
système calcule le trajet optimal vers
l'emplacement de stationnement.
Ensuite, il guide le conducteur dans
l'emplacement en lui donnant des instructions détaillées.
Les instructions de l'écran contien‐
nent les éléments suivants :
● Une remarque si la vitesse dépasse 30 km/h.
● La demande d'arrêter le véhicule
quand une place de stationne‐
ment est détectée.
● Le sens de la conduite pendant la
manœuvre de stationnement.
● La position du volant pendant le stationnement.
● L'affichage d'une barre de progression pour certaines
instructions.
Une manœuvre de stationnement
réussie est signalée par le symbole
de « Position finale ».
Toujours prêter attention au son de l'aide au stationnement avant-arrière.
Un son continu signifie que la
distance jusqu'à un obstacle est infé‐
rieure à environ 30 cm.

182Conduite et utilisationChangement du côté de
stationnement
Le système est configuré pour
rechercher par défaut des emplace‐
ments de stationnement du côté
passager. Pour détecter des empla‐
cements de stationnement côté
conducteur, activer le clignotant côté
conducteur pendant la durée de la
recherche.
Dès que le clignotant est arrêté, le
système recherche à nouveau les
emplacements de stationnement côté
passager.
Priorités d'affichage
Après avoir activé le système avancé d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancé
d'assistance au stationnement et
poursuivre la manœuvre de station‐nement, approuver le message en
appuyant sur SET/CLR sur le levier
des clignotants.
Désactivation
Le système est désactivé :
● par une courte pression sur D
si le système avancé d'assis‐
tance au stationnement et l'aide
au stationnement avant-arrière sont activés ;
● par une longue pression sur D
si le système avancé d'assis‐
tance au stationnement est
activé ;
● la manœuvre de stationnement a
réussi ;
● en roulant à plus de 30 km/h ;
● en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● le système présente un défaut ;
● le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de parking ;
● le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de stationnement
se poursuit. Si l'objet n'est pas
enlevé, le système est désactivé.
Appuyer sur D pendant environ
une seconde pour activer le système et rechercher une nouvelle place de
stationnement.
